Intelligente vorgefertigte kastenförmige Außenstation

Was ist diese Ausrüstung?

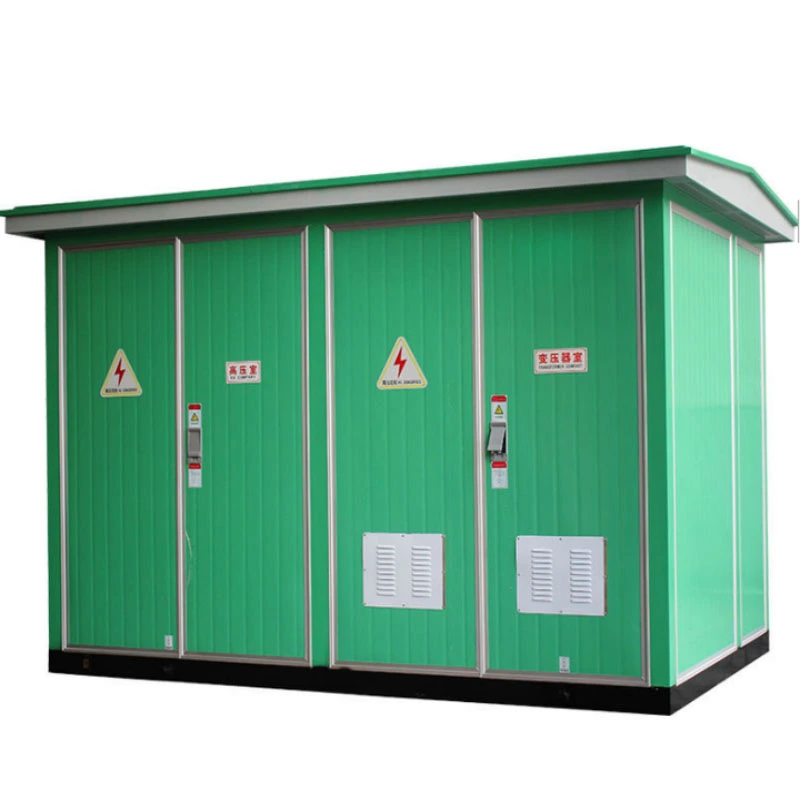

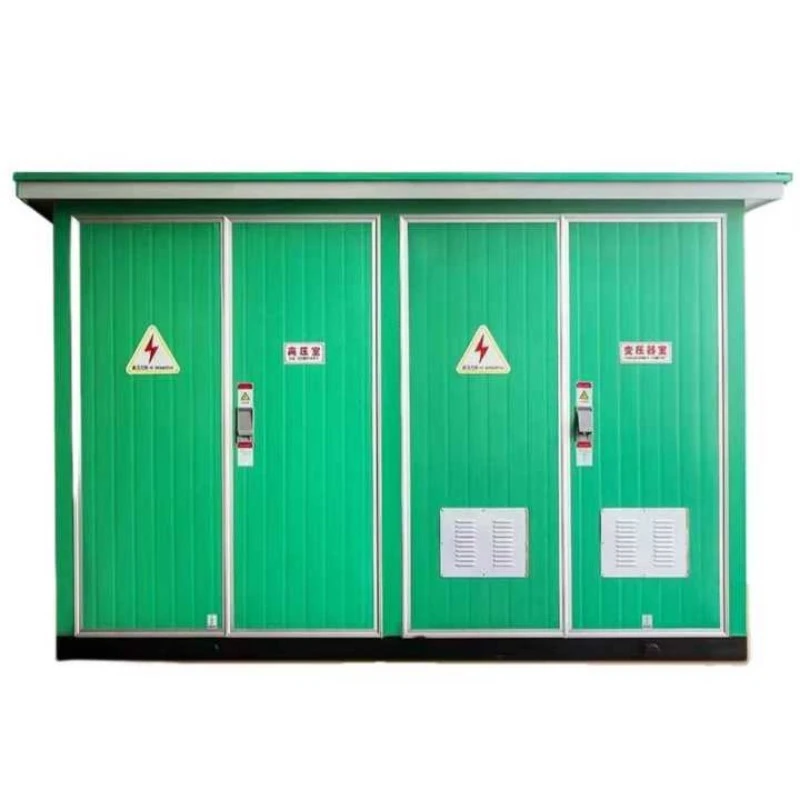

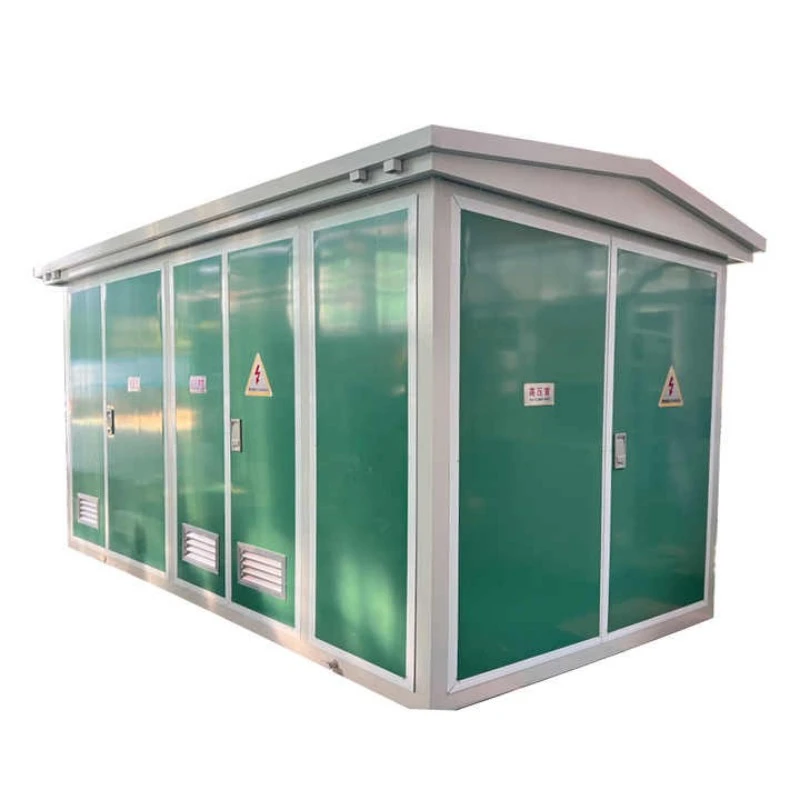

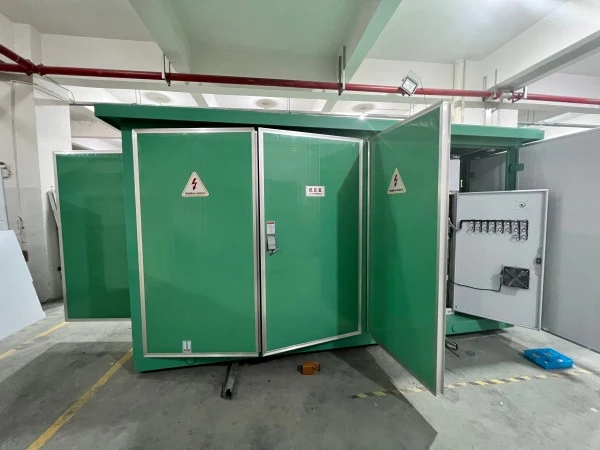

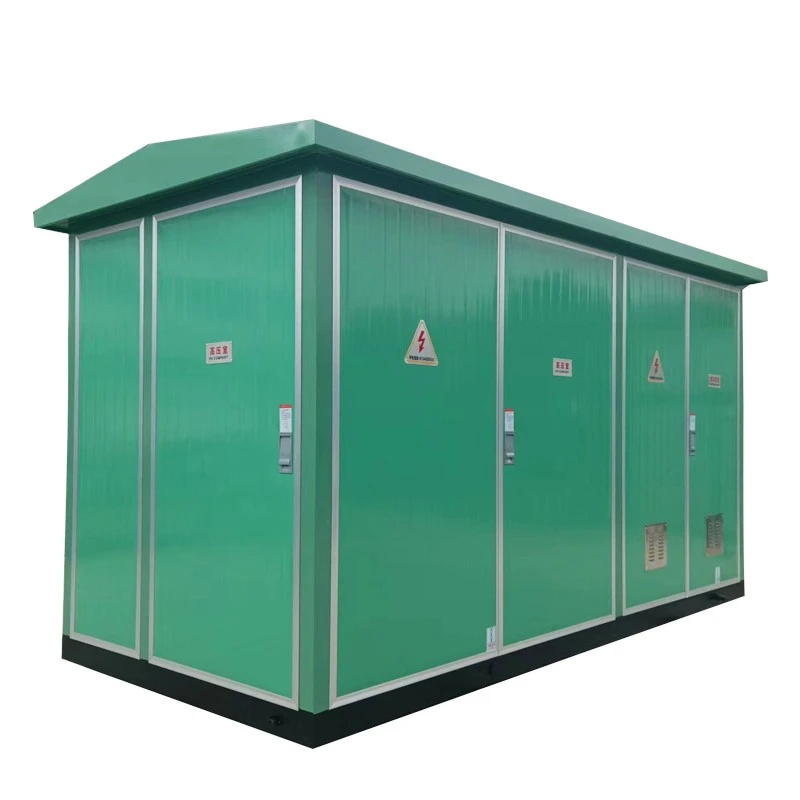

Die intelligente vorgefertigte kastenförmige Außenstation YB-24 ist eine werkseitig montierte, kompakte Stromverteilungseinheit, die integriert werden kannHochspannungsschaltanlagen, einen Leistungstransformator und Niederspannungsverteilungsgeräte in einem einzigen wetterfesten Gehäuse. Es gehört zur Familie der vorgefertigten Umspannwerke, auch bekannt als „Kompakt-Umspannwerke“ oder „Paket-Umspannwerke“.

Aufschlüsselung des Modellcodes:

YB – Vorgefertigte Kasten-Umspannstation

24 – Designseriencode, der intelligente Steuerung und modulare Konfiguration darstellt

Was macht es?

Die Kernfunktion dieser Geräte besteht darin, elektrische Hochspannungsenergie (typischerweise 10 kV oder 35 kV) zu empfangen, sie über einen integrierten Transformator auf Niederspannung (400 V/380 V) herunterzuwandeln und sie sicher an Endverbraucher wie Wohngemeinschaften, Gewerbeflächen, Fabriken oder Ladestationen für Elektrofahrzeuge zu verteilen.

Im Gegensatz zu herkömmlichen zivil gebauten Umspannwerken ist beim YB-24 keine Montage einzelner Komponenten vor Ort erforderlich. Es ist vollständig vorverdrahtet, vorgetestet und wird als einzelne Einheit versendet. Es verwendet einen ölfreien Trockentransformator oder einen mit biologisch abbaubarem Öl gefüllten Transformator (optional) und basiert auf natürlicher oder forcierter Luftkühlung. Das intelligente Steuerungssystem ermöglicht die Ferndatenerfassung, Fehleralarmierung und automatische Umschaltung und ist somit ideal für Smart-Grid-Anwendungen.

Produktvorteile

Die intelligente vorgefertigte kastenförmige Außenstation YB-24 bietet klare Vorteile gegenüber herkömmlichen Umspannstationen:

1. Platzsparend und schnelle Installation

Nimmt nur 40 % der Grundfläche eines herkömmlichen Umspannwerks ein

Kann innerhalb von 2–3 Tagen auf einer einfachen Betonplatte installiert werden

Es sind keine separaten Geräteräume oder Lüftungsschächte erforderlich

2. Hohe Intelligenz

Standardmäßig ausgestattet mit RTU (Remote Terminal Unit)

Unterstützt 4G/5G- oder Glasfaserkommunikation

Echtzeitüberwachung von Spannung, Strom, Leistungsfaktor, Temperatur und Türstatus

Fernauslösung/-schließung und Parametereinstellung

3. Sicherheit und Umweltschutz

Ölfreie Ausführung optional (Trockentransformator)

Lichtbogensicherer Hochspannungsraum

Die Schutzart IP54 verhindert das Eindringen von Staub und Wasser

Kabeleinführung von unten, wodurch freiliegende stromführende Teile entfallen

4. Kostengünstiger Lebenszyklus

30–40 % geringere Anfangsinvestition als zivile Umspannwerke

60 % Reduzierung der Tiefbaukosten

Geringere Wartungskosten durch modularen Komponentenaustausch

5. Anpassungsfähigkeit an raue Umgebungen

Betriebstemperaturbereich: -25 °C bis +55 °C

Korrosionsschutzbeschichtung für Küsten- oder Industriegebiete

Internes Heizsystem optional für kalte Regionen

Produktmerkmal

Produktanwendung

Die intelligente vorgefertigte kastenförmige Außenstation YB-24 eignet sich für eine Vielzahl von Szenarien, in denen schnelle Bereitstellung, geringer Platzbedarf und intelligenter Betrieb erforderlich sind.

Produktionsdetails

1. Gehäuseherstellung

CNC-Stanzen, Biegen und Schweißen für hohe Präzision

Zweischichtige Pulverbeschichtung (Zink-reiche Grundierung + Polyester-Decklack) ≥80μm

Salzsprühtest ≥500 Stunden

Dach mit 5°-Neigung, um Wasseransammlungen zu verhindern

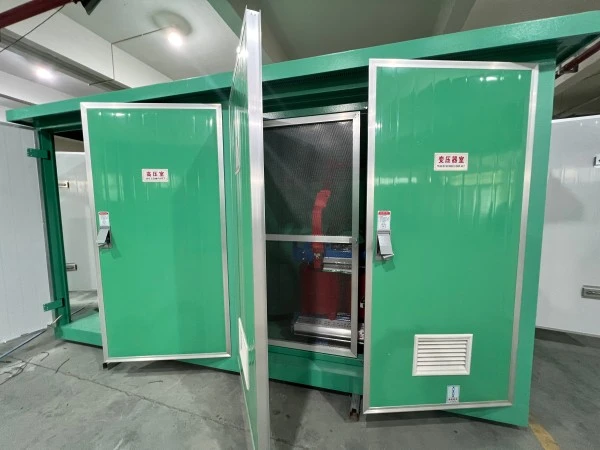

2. Internes Layout

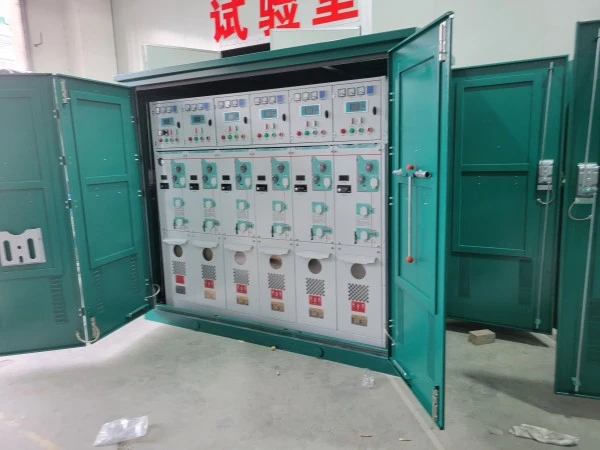

HV-Raum: SF6-Ringleitung oder Lasttrennschalter, Blitzableiter, Hochspannungssicherung

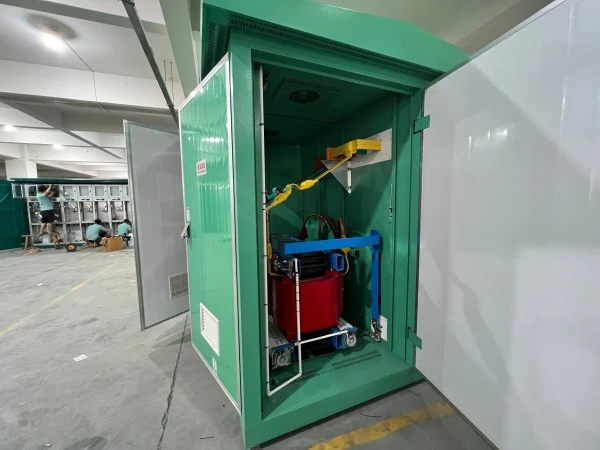

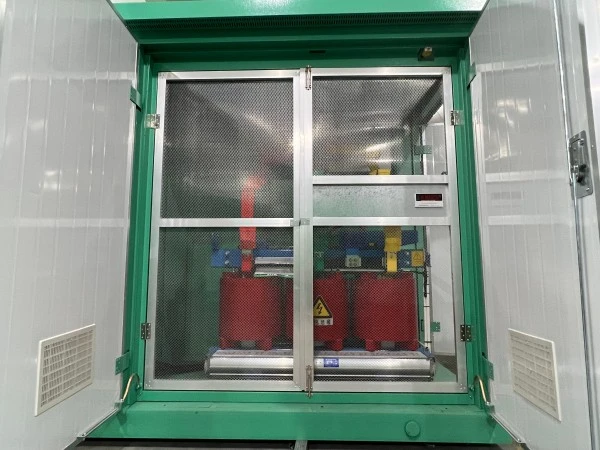

Transformatorfach: Transformator auf Rollen montiert, abnehmbare Frontplatte für einfache Wartung

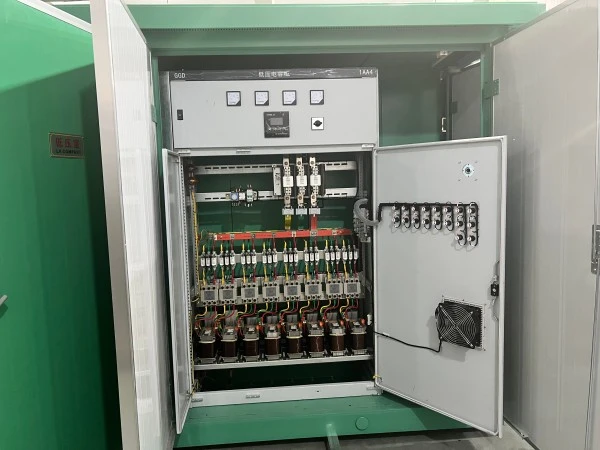

Niederspannungsfach: Hauptschalter, Abzweigschalter, automatische Kondensatorbank, intelligentes Überwachungsterminal

Alle Abteile durch feuerfeste Metalltrennwände getrennt (Klasse A)

3. Details zum intelligenten System

Temperaturüberwachung: PT100-Sensoren an Transformatorwicklungen und Gehäuseinnenraum

Türstatus: Magnetkontaktschalter mit Alarm zur Wolke

Energiemessung: bidirektionaler Zähler der Klasse 1 oder 0,5S

Fernbedienung: Unterstützt IEC 60870-5-101/104, DNP3.0

Lokale Steuerung: Passwortgeschütztes HMI mit Ereignisprotokollierung

4. Kabeleinführung und Erdung

Unterer Kabeleingang mit Gummitüllen (Schutzart IP54 erhalten)

Spezielle Kupfer-Erdungsschiene (40×4 mm) in allen Fächern

Erdungswiderstand ≤4Ω

5. Qualitätsprüfung vor der Lieferung

Spannungsfestigkeitstest bei Netzfrequenz (35 kV für die Hochspannungsseite, 2,5 kV für die Niederspannungsseite)

Transformator-Windungsverhältnis und Leerlaufverlusttest

Intelligenter Systemkommunikationstest (30 Minuten kontinuierlicher Ping)

Regentest (simuliert 10 mm/min für 1 Stunde)

Verpackung und Kundendienst

Verpackung

Gesamte Einheit in Stretchfolie + Wellpappenecken eingewickelt

Holzpalettenbasis mit Gabelstaplerschlitzen

Trockenmittelbeutel im Inneren des Gehäuses, um Feuchtigkeit während des Transports zu verhindern

Alle Außenöffnungen mit wasserfestem Klebeband abgedichtet

Verpflichtung zum Kundendienst

Garantiezeitraum: 12 Monate ab Versanddatum (verlängerbar auf 24 oder 36 Monate mit kostenpflichtigem Servicevertrag)

Häufig gestellte Fragen (FAQ)

F1: Ist die intelligente vorgefertigte kastenförmige Außenstation YB-24 für Küstengebiete mit hohem Salzgehalt geeignet?

A: Ja. Das Standardgehäuse verfügt über eine korrosionsbeständige Pulverbeschichtung mit einer Dicke von ≥80 μm und besteht einen 500-Stunden-Salzsprühtest. Für stark korrosive Umgebungen (z. B. Häfen, Chemieanlagen) bieten wir Gehäuse aus Edelstahl 304/316 und zusätzliche Beschichtungen auf internen Sammelschienen an.

F2: Kann der Transformator ausgetauscht werden, ohne die gesamte Umspannstation auszutauschen?

A: Ja. Der Transformatorraum ist mit abnehmbaren Seitenwänden und Rollschienen ausgestattet. Der Transformator kann von vorne oder von der Seite herausgezogen werden und eine Ersatzeinheit kann eingesetzt werden, ohne die HV- oder LV-Abteilung zu beeinträchtigen. Diese Modularität ist ein Schlüsselmerkmal des YB-24-Designs.

F3: Unterstützt das intelligente System die Verbindung mit einem SCADA-System eines Drittanbieters?

A: Ja. Der Standardcontroller unterstützt Modbus RTU über RS485 und Modbus TCP über Ethernet. Es kann auch für die Protokolle IEC 60870-5-101/104 oder DNP3.0 konfiguriert werden. Für die Systemintegration stellen wir eine vollständige Registerkarte zur Verfügung.

F4: Darf der YB-24 im Hinblick auf Lärmgrenzwerte in der Nähe von Wohngebäuden aufgestellt werden?

A: Ja. Mit einem Trockentransformator beträgt der Geräuschpegel ≤55 dB in 1 Meter Entfernung, was den Grenzwerten für Wohngebiete entspricht. Bei in Öl getauchten Transformatoren fügen wir Vibrationsdämpfungspolster und ein Schallschutzgehäuse im Inneren des Transformatorraums hinzu, wodurch der Lärm auf ≤48 dB reduziert wird.

F5: Was ist die Standardlieferzeit?

A: Bei Standardkonfigurationen (800 kVA oder weniger, IP54, Stahlgehäuse, mit Ringhaupteinheit) erfolgt die Lieferung 15–20 Werktage nach Auftragsbestätigung. Sonderanfertigungen (Edelstahl, Sonderfarbe, zusätzliche Höhe für Oberleitungseinführung) benötigen 25–30 Arbeitstage.

F6: Welche Transformatortypen sind für den YB-24 erhältlich?

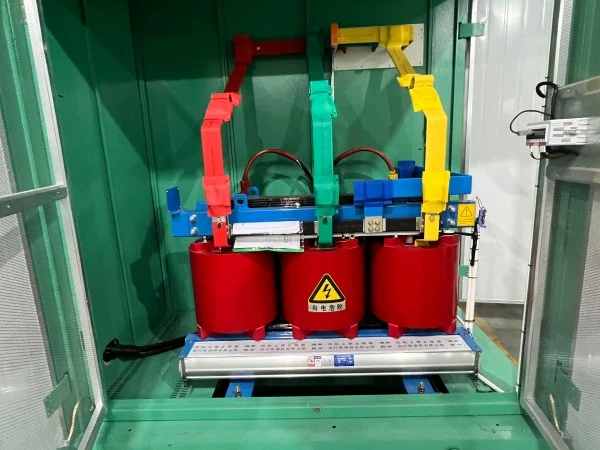

A: Der YB-24 kann mit konfiguriert werdenÖltransformatorenB. S13/S20 oder mit Epoxidharz gegossene Trockentransformatoren wie SCB13/SCB14, je nach Projektanforderungen, Installationsumgebung, Brandschutzanforderungen und lokalen Standards.
