Kompaktes amerikanisches Umspannwerk mit Transformatoröl-Isolierkasten

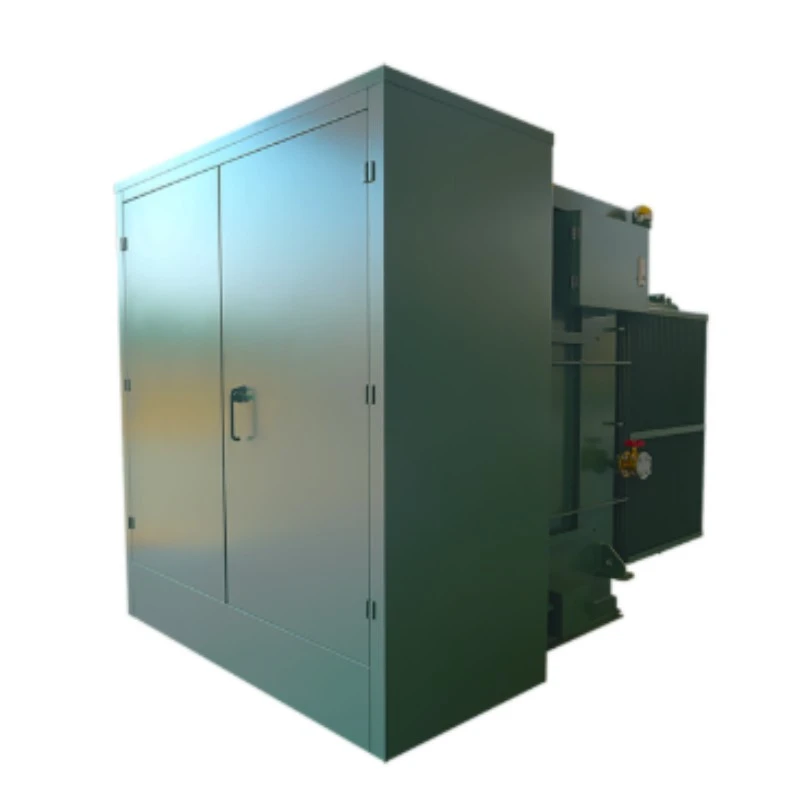

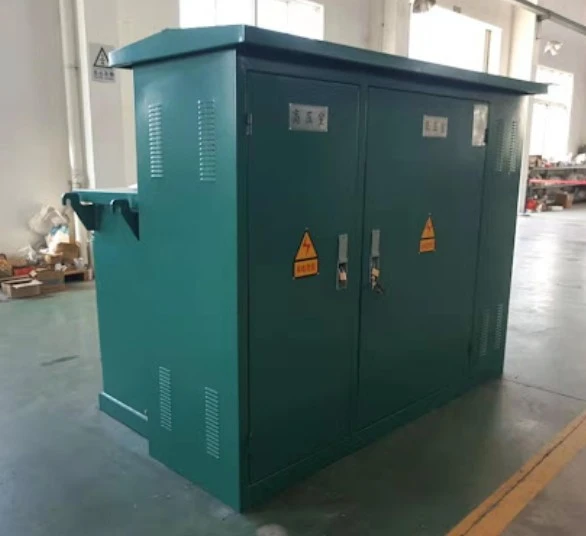

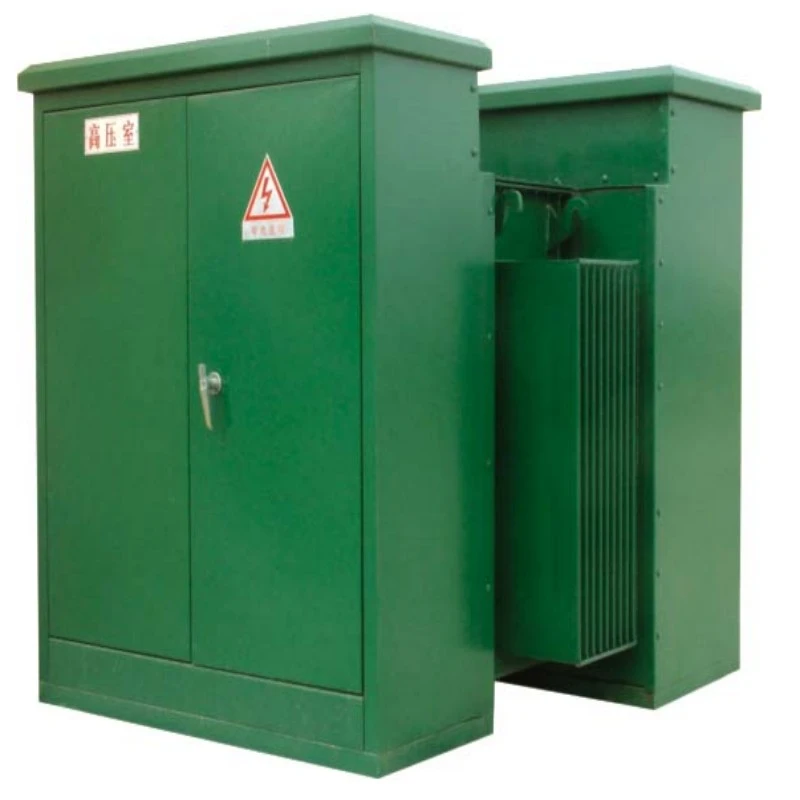

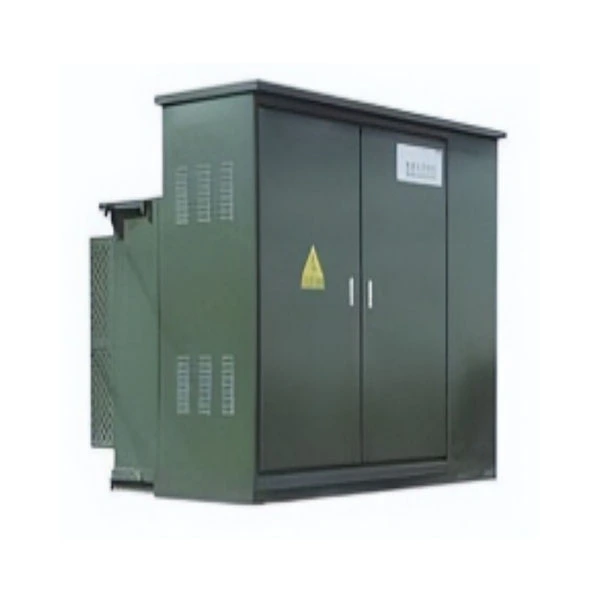

Die Transformator-Ölisolierungs-Box-Type Compact American Type Substation ist eine vollständig integrierte, vorgefertigte Stromverteilungslösung. Per Definition handelt es sich um eine kompakte, auf einem Rahmen montierte Baugruppe, die Folgendes kombiniert:Hochspannungsschaltanlagen, ein in Öl getauchter Leistungstransformator und Niederspannungsverteilertafeln in einem einzigen, abgedichteten Metallgehäuse.

Was es ist:

Im Gegensatz zu herkömmlichen Umspannwerken im europäischen Stil, bei denen die Komponenten getrennt sind, ist dies der FallAmerikanische Einheitnutzt das Transformatoröl sowohl als elektrischen Isolator als auch als Kühlmedium. Der Transformatorkessel ist strukturell in das Gehäuse integriert, wodurch ein einheitlicher, „kastenartiger“ Formfaktor entsteht.

Was es macht:

Dieses Umspannwerk ist für die Umwandlung von Hochspannungs-Primärstrom (typischerweise 12 kV bis 36 kV) in nutzbaren Niederspannungsstrom (208 V bis 480 V) ausgelegt. Es erfüllt drei wichtige Funktionen:

1. Spannungsabsenkung: Reduziert die Mittelspannung auf die Betriebsspannung.

2. Schutz: Enthält Sicherungen und Leistungsschalter, um nachgeschaltete Netze vor Fehlern zu schützen.

3. Verteilung: Verwaltet und verteilt Strom an Wohngemeinschaften, Gewerbezentren oder Industrieanlagen.

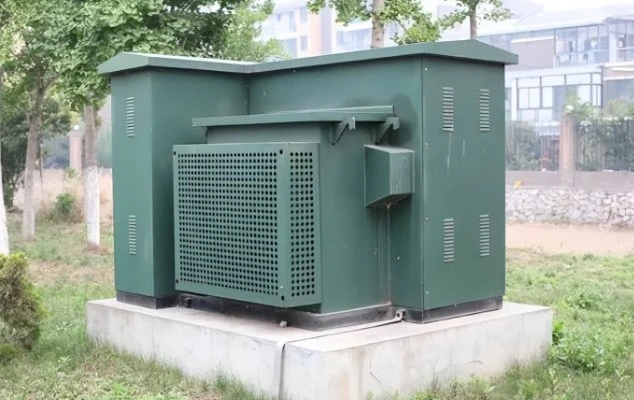

Die ölisolierte Transformator-Umspannstation des kompakten amerikanischen Typs „Box-Type“ eignet sich hervorragend für Umgebungen, in denen der Platz knapp ist, die Zuverlässigkeit aber nicht beeinträchtigt werden darf. Ein separater eingezäunter Hof oder ein Betongewölbe ist nicht mehr erforderlich, da alle spannungsführenden Teile vollständig umschlossen sind.

Produktparameter (Spezifikation)

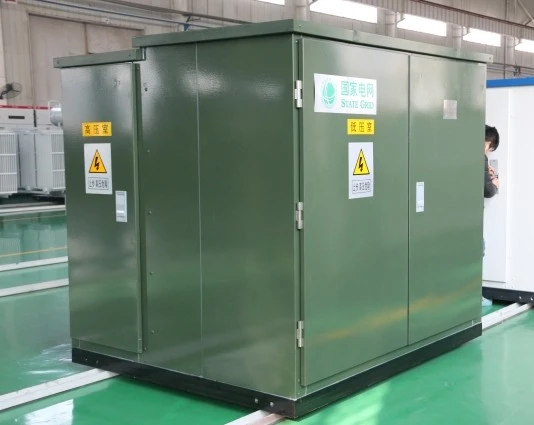

Produkteigenschaften und Anwendung

F1: Was unterscheidet die ölisolierte kastenförmige kompakte amerikanische Umspannstation des Transformators von einem standardmäßigen, auf einer Unterlage montierten Transformator?

A1: Der Unterschied liegt in der Integration. Ein Standardtransformator mit Pad-Montage ist nur ein Transformator. Unsere kastenförmige, kompakte amerikanische Umspannstation umfasst einen Hochspannungsraum mit Lasttrennschaltern und Sicherungen sowie ein Niederspannungs-Leistungsschalterfeld. Es handelt sich um eine „Umspannstation in einer Box“, während eine Standardeinheit einfach ein Transformator ist. Die Ölisolierung sorgt außerdem für eine hervorragende Lichtbogenlöschfähigkeit bei Fehlern.

F2: Welchen Nutzen hat die Ölisolierung für meinen Betrieb in extremen Klimazonen?

A2: Transformatorenöl hat eine höhere Spannungsfestigkeit als Luft und eine deutlich bessere Wärmeleitfähigkeit. In heißen Klimazonen (bis zu 50 °C) absorbiert das Öl die Wärme vom Kern und den Spulen und leitet sie über die gewellten Tankwände ab. In kalten Klimazonen behält das Öl eine stabile Viskosität bei und verhindert so interne Lichtbögen. Dadurch ist die Transformator-Ölisolierungs-Box-Type Compact American Type Substation ideal für Wüsten, Küstenregionen und schneebedeckte Gebirgspässe.

F4: Kann ich die Konfiguration des Niederspannungsausgangs anpassen?

A4: Ja. Wir bieten konfigurierbare Niederspannungsschalttafeln mit 2 bis 8 Ausgängen, einschließlich MCCB-Ausgängen (Molded Case Circuit Breaker). Sie können auch Messfächer, Blitzableiter und Kondensatoren zur automatischen Leistungsfaktorkorrektur hinzufügen.

Anwendungsszenarien

1. Wohnsiedlungen: Versorgt unterirdische Versorgungsnetze für Wohnkomplexe.

2. Wind- und Solarparks: Erhöht die Generatorspannung oder verringert die Netzspannung für die Hilfsenergie.

3. Ladestationen für Elektrofahrzeuge: Bietet dedizierten 480-V-3-Phasen-Strom für schnelle Gleichstromladegeräte.

4. Industrieparks: Dient als temporäre oder permanente kompakte Umspannstation für Baustrom.

5. Stadterneuerungsprojekte: Ersetzt alte Gewölbetransformatoren, bei denen Überschwemmungsgefahr besteht.

Produktionsdetails und Wettbewerbsvorteile

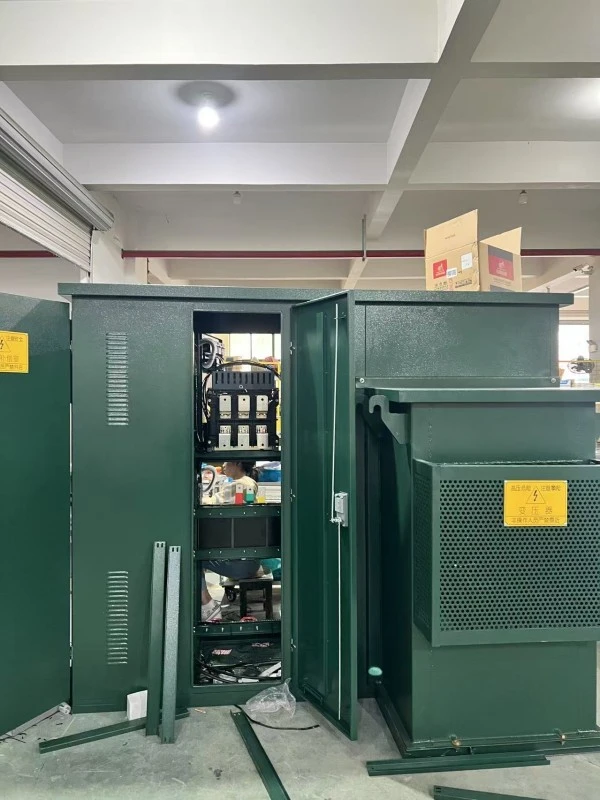

Detaillierte Komponenten:

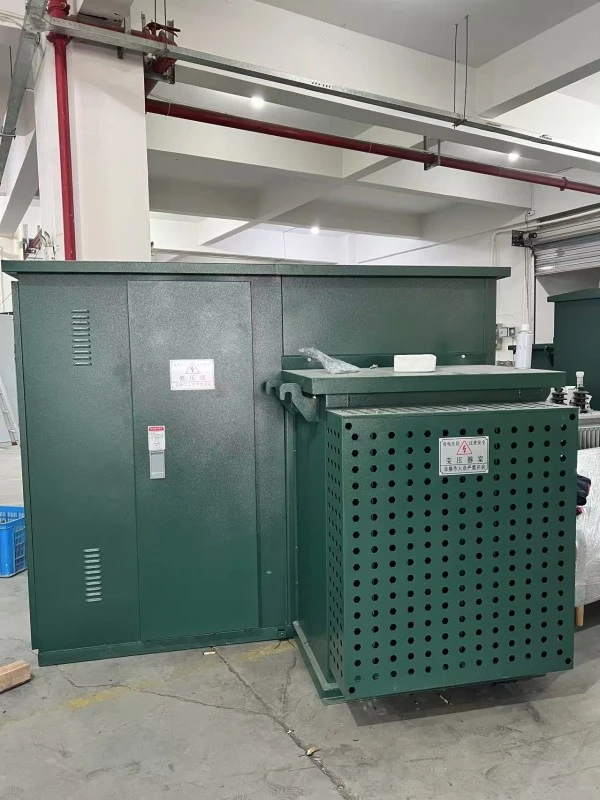

● Tankkonstruktion: Unser Tank besteht aus 2,5 mm – 3,0 mm kaltgewalztem Stahl (Konkurrenten verwenden oft 1,5 mm). Die gewellten Lamellen werden robotergeschweißt, um Öllecks zu 100 % zu verhindern.

● Kern und Wicklungen: Wir verwenden hochpermeablen kornorientierten Siliziumstahl (Sorte M4). Die Kupferwicklungen (nicht Aluminium) sind vollständig geglüht, um Hystereseverluste zu reduzieren.

● Ölqualität: Wir füllen mit inhibiertem Transformatorenöl (IEC 60296-Standard) mit einer Durchbruchspannung >60 kV. Optional: Natürlicher Ester (Pflanzenöl) für biologisch abbaubare Anforderungen.

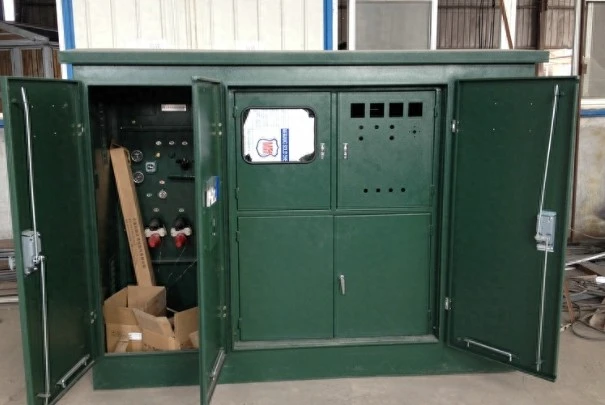

● HV-Schalter: Enthält einen 4-Positionen-Lasttrennschalter (geschlossen/offen/geerdet/verbunden) mit sichtbaren Bruchanzeigen.

● Lacksystem: 5-Stufen-Vorbehandlung + zinkhaltiger Epoxidgrundierung + Polyester-Decklack. Salt spray tested for 500+ hours.

Produktionsvorteile gegenüber Wettbewerbern:

Häufig gestellte Fragen

F1: Die ölisolierte Transformator-Box-Type Compact American Type Substation kam mit niedrigem Öldruck an. Ist es undicht?

A: Nein. Wir versenden die Geräte mit einer kleinen Stickstoffdecke, um Oxidation zu verhindern. Das Manometer zeigt möglicherweise Null an. Nach dem Einfüllen mit frischem Öl bis zur Füllstandsanzeige (ca. 5–10 cm über dem Kern) lassen Sie es 6 Stunden ruhen. Sollte der Füllstand innerhalb von 24 Stunden wieder sinken, kontaktieren Sie uns für eine Dichtungsprüfung.

F4: Bieten Sie Ersatzteile für die kastenförmige kompakte amerikanische Umspannstation mit Transformatorölisolierung an?

A: Ja. Wir haben Hochspannungssicherungen (Bay-o-Net-Stil), Niederspannungsschutzschalter, Ölstandsanzeigen, Überdruckventile und Dichtungssätze für mehr als 10 Jahre auf Lager. Bestellen Sie jedes Ersatzteil über unser Webportal für den Versand innerhalb von 48 Stunden.

F5: Wie prüfe ich die Ölqualität nach 2 Betriebsjahren?

A: Verwenden Sie einen Öl-Durchschlagsfestigkeitstester (ASTM D877). Nehmen Sie eine Probe aus dem unteren Ablassventil. Die Spannungsfestigkeit sollte >30kV betragen. Wenn die Spannung unter 20 kV fällt, filtern Sie das Öl oder ersetzen Sie es. Wir empfehlen eine jährliche Analyse gelöster Gase (DGA) für Geräte über 1000 kVA.

F6: Ist die kastenförmige kompakte amerikanische Umspannstation mit Ölisolierung für Transformatoren mit Smart-Grid-Systemen kompatibel?

A: Absolut. Zu den optionalen Add-ons gehören: 4G/5G-Fernüberwachungseinheiten (Öltemperatur, Druck, Laststrom) und RS485/Modbus RTU-Ports. Sie können es direkt in Ihr SCADA-System integrieren.

Kundendienst

Garantiezeitraum: 12 Monate ab Inbetriebnahmedatum oder 14 Monate ab Versanddatum (je nachdem, was zuerst eintritt).

Abdeckung: Alle Herstellungsfehler, einschließlich Kernfehler, Wicklungskurzschlüsse, Öllecks an Schweißnähten uswSchaltanlagemechanischer Fehler.
