Spannungsschwankungen, Blitzstöße und ständige Überlastungen führen häufig zu Wicklungsverformungen und vorzeitigen Isolationsausfällen in Stromverteilungsnetzen. Als spezialisierte Fabrik für Leistungstransformatoren mit Sitz in China beseitigt Lugao Power Co., Ltd. diese Übertragungsschwachstellen durch unsere präzisionsgewickelten Kupferwicklungen, fortschrittliche Kernglühtechnologie und hochbelastbare Ölisolationssysteme. Seit 2016 liefert unsere ISO9001- und SGS-zertifizierte Produktionsstätte robuste Auf- und Abspanneinheiten, die extreme Netzstörungen absorbieren und Umspannwerke und Industrieanlagen mit stabiler Spannungsregelung und langfristiger elektrischer Zuverlässigkeit versorgen.
Welche elektrischen und mechanischen Kräfte bestimmen die Leistung von Hochspannungstransformatoren?
Im Gegensatz zu Standard-Verteilungstransformatoren, die nur die Mittelspannungsumwandlung übernehmen, müssen sich Leistungstransformatorlösungen mit zwei widersprüchlichen Anforderungen auseinandersetzen: Sie müssen die Ausgangsspannung des Generators auf die Übertragungsebene hochsetzen – oder Hochspannungsleistung mit hoher Kapazität auf die Verteilungsebene heruntertransformieren – und gleichzeitig den immensen elektromagnetischen Kräften und Kurzschlussstromstößen standhalten, die bei Netzfehlern entstehen.
Herkömmliche Wicklungsstrukturen neigen unter anhaltenden radialen elektromagnetischen Kräften zur Verformung oder sogar zum Zusammenbruch, was möglicherweise plötzliche Kurzschlüsse zwischen den Windungen und einen katastrophalen Ausfall auslöst. Unsere maßgeschneiderten Einheiten verfügen über ein optimiertes Kernklemmsystem, eine hochfeste Isolierplatte und eine starre Tankstruktur. Durch diese Konstruktion wird eine vollständige Entkopplung der axialen und radialen elektromagnetischen Kräfte erreicht, wodurch Wicklungsverschiebungen und ein übermäßiger Temperaturanstieg an Hotspots wirksam verhindert werden. Dank dieses optimierten mechanischen DesignsLugao-Leistungstransformatorenbieten eine Verlängerung der Lebensdauer um bis zu 28 % unter langfristigen, kontinuierlichen und hochbelasteten Übertragungsbedingungen.
Wie verhindern Kernmetallurgie und Wickeltechniken Hotspots und Isolationsalterung?
Bei der Prüfung qualifizierter Leistungstransformatorlieferanten sollten sich die Ingenieurteams der Versorgungsunternehmen auf die Auswahl des Kernmaterials, die Wickeltechnik und die Koordination der integralen Isolierung konzentrieren. Zyklische Belastungsschwankungen während der Langzeitübertragung führen leicht zu örtlicher Überhitzung an Kernverbindungen und Wicklungsleitern, was den Ölabbau, die Versprödung der Papierisolierung und einen irreversiblen dielektrischen Durchschlag weiter beschleunigt.
|
Interne Komponente
|
Auswahl des Grundmaterials
|
Kern-/Wicklungsbehandlung
|
Leistungsindikator
|
Primäre Fehlerverhütung
|
|
Kernlaminierungen mit hoher Permeabilität
|
Hochwertiger kaltgewalzter kornorientierter Siliziumstahl (27QG120)
|
Stufenüberlappungsverbindung und Spannungsarmglühen
|
Leerlaufverlust ≤ Standard IEC 60076
|
Verhindert Kernsättigung und Flussleck-Hotspots
|
|
Präzisionsgewickelte HV/LV-Wicklungen
|
Sauerstofffreie Kupferleiter + hochwertige Kraftpapierisolierung
|
Kontinuierliche spiralförmige Wicklung und Vakuumtrocknung
|
Dynamische Kurzschlussfestigkeit ≥ 2,5 % Reaktanzabweichung
|
Verhindert ein Knicken der Wicklung bei plötzlichen Fehlerströmen
|
|
Hochleistungstankstruktur
|
Hochfester Baustahl (Q345R)
|
Roboterschweißen und Druckdichtigkeitsprüfung (0,3 MPa)
|
Leckrate Null (24-Stunden-Tauchtest)
|
Verhindert das Austreten von Öl und das Platzen des Tanks unter internem Lichtbogendruck
|
|
Fortschrittliches Ölisolationssystem
|
Hochwertiges Mineralöl oder biologisch abbaubare natürliche Esterflüssigkeit
|
Vakuumölbefüllung und Heißölumlauftrocknung
|
Durchbruchspannung ≥ 60 kV (IEC 60156)
|
Verhindert Teilentladung und beschleunigt die Wärmeableitung
|
Welche maßgeschneiderten Spannungs-, Kapazitäts- und Kühlarten kann Lugao liefern?
Lugao Power Co., Ltd. besitzt eine ISO9001- und SGS-zertifizierte Produktionswerkstatt, die mit professionellen Kernschneidelinien, Wickelmaschinen, Vakuumtrocknungsöfen und Testfeldern mit voller Leistung ausgestattet ist. Alle Produkte werden in strikter Übereinstimmung mit den internationalen Standards IEC, GB, CE und CCC hergestellt und ermöglichen einen direkten Plug-and-Play-Austausch, ohne dass die ursprünglichen Umspannwerkslayouts geändert werden müssen.
Spannungsklassen und Kapazitätsbereiche
Lugao entwickelt mehrere Spannungsklassen für Leistungstransformatoren, um den unterschiedlichen Übertragungsebenen und Anforderungen des Verteilungsnetzes gerecht zu werden:
· 132 kV/110 kV Aufwärts-/Abwärtstransformator:Konzipiert für große Umspannwerke, Netzanbindungssysteme von Kraftwerken und schwere Industriegebiete, die eine große Stromübertragung erfordern. Es verfügt über eine robuste, in Öl getauchte Tankstruktur mit ONAN- oder ONAF-Kühlung, zeichnet sich durch eine außergewöhnliche Kurzschlussfestigkeit und extrem niedrige Teilentladungswerte (≤ 5 pC) aus und erleichtert gleichzeitig die Inspektion und Wartung von Buchsen und Stufenschaltern.
· 33-kV-/35-kV-Leistungstransformator:Geeignet für mittelgroße Industrieanlagen, Umspannwerke für Windparks und Campus-Verteilungsnetze. Es vereint hohe Effizienz mit kompakter Stellfläche und bietet flexible Kühloptionen und anpassbare Spannungsabgriffe zur Anpassung an Netzspannungsschwankungen.
· 11-kV-Verteilungstransformator:Ideal für Gewerbekomplexe, Wohnanlagen und ländliche Elektrifizierungsprojekte. Es verfügt über ein gewelltes Öltankdesign, das einen Ölausdehnungsbehälter überflüssig macht, wodurch die Wartungshäufigkeit reduziert und ein zuverlässiger Betrieb in rauen Außenumgebungen gewährleistet wird.
Optionen für die Kühlmethode
Alle Lugao-Transformer-Einheiten bieten flexible Kühlkonfigurationen, um die thermische Leistung je nach Standortbedingungen zu optimieren:
· ONAN (Oil Natural Air Natural):Verlässt sich zur Kühlung auf natürliche Konvektion – ideal für Anwendungen mit mittlerer Last und günstigen Umgebungsbedingungen.
· ONAF (Oil Natural Air Forced):Verstärkt die natürliche Ölzirkulation durch Zwangsluftkühlventilatoren und erhöht die kontinuierliche Überlastkapazität um etwa 30 %.
· OFAF (Oil Forced Air Forced):Setzt eine erzwungene Ölzirkulation mit Zwangsluftwärmetauschern ein und ermöglicht so eine maximale Wärmeableitung für Leistungstransformatorinstallationen mit hoher Kapazität in anspruchsvollen Umgebungen.
Wie wählt man die ideale Leistungstransformatorkonfiguration für Umspannwerke mit begrenztem Platzangebot aus?
LeistungstransformatorBei der Auswahl müssen Platzbeschränkungen am Standort, Lastwachstumsprognosen und Anforderungen an den Grad der Netzstörung umfassend berücksichtigt werden. Für herkömmliche große Umspannwerke mit großer Stellfläche sind herkömmliche dreiphasige Ölbadanlagen mit externen Heizkörpern die bevorzugte Lösung. Sie sorgen für eine gleichmäßige elektromagnetische Spannungsverteilung und Wartungsteams können Durchführungen und Stufenschalter problemlos prüfen, ohne benachbarte Geräte abzuschalten.
Für städtische unterirdische Umspannwerke und kompakte GIS-Installationen (gasisolierte Umspannwerke) sind Designs mit niedrigerem Profil und integrierten Kühlerpaneelen besser geeignet. Lugao bietet eine maßgeschneiderte Optimierung der Grundfläche, wodurch der Gesamtflächenbedarf um bis zu 15 % reduziert wird und gleichzeitig eine gleichbleibende Stromversorgungskapazität und Kühleffizienz aufrechterhalten werden, um den modernen Anforderungen des städtischen Netzausbaus gerecht zu werden.
Wie lassen sich hohe Öltemperaturen und Teilentladungsstöße im Langzeitbetrieb lösen?
Die in Lugao-Transformatoren verwendeten Komponenten lösen effektiv zwei häufige Betriebsprobleme: übermäßiger Öltemperaturanstieg und unkontrollierte Teilentladung (PD). Eine längere Einwirkung von Hochspannungsbelastungen und kontinuierlichen Lastströmen führt zu erheblichen Kupfer- und Eisenverlusten, was zu einer Verschlechterung der Durchschlagsfestigkeit des Isolieröls und einer Verschlechterung der Isolierung zwischen den Wicklungen führt. Dies wiederum führt zu Teilentladungen und Gasansammlungen, was möglicherweise zu katastrophalen Überschlägen führen kann.
Unser exklusiver integrierter Heißölkreislauf und Vakuumtrocknungsprozess sorgt in Kombination mit einer hocheffizienten Kühlerbank für eine kontinuierliche Zirkulation und Kühlung des Isolieröls. Es regelt die Oberöltemperatur stabil unter 75 °C während des 24-Stunden-Dauer-Volllastbetriebs (Umgebungstemperatur ≤ 40 °C), sorgt für einen vollständigen dielektrischen Schutz der Wickelpapierisolierung, stabilisiert das interne Gasgleichgewicht und vermeidet lokale Entladungen und Ölzersetzungen durch Hotspot-Ansammlungen.
Sehen Sie sich unsere Produktionslinie anVideo
Erleben Sie Lugaos Leistungstransformator-Fertigungskompetenz aus erster Hand: [Klicken Sie hier, um unsere vollständige Produktionstour auf YouTube anzusehen]
Entdecken Sie verwandte Produkte

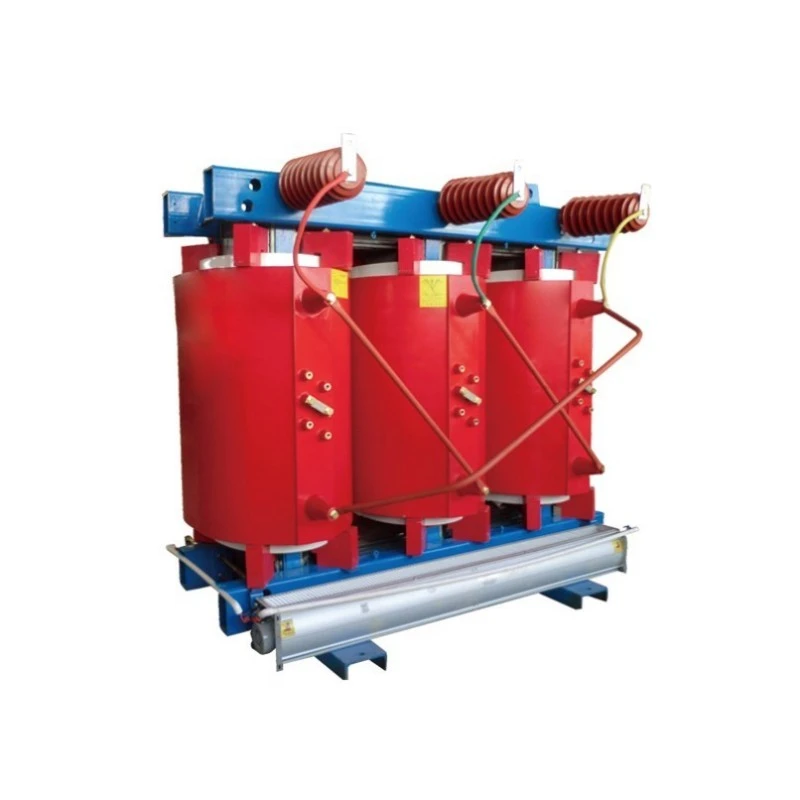

· [10-KV-Trockentransformator aus amorpher Legierung] – Ideal für energieeffiziente Verteilungsanwendungen in Innenräumen.
· [33-kV-35-kV-Öltransformator] – Robuste Mittelspannungslösung für Industrie- und erneuerbare Projekte.
· [132 kV, 110 kV, 50 MVA, 125 MVA Öltransformator] – Hochleistungs-Backbone für Versorgungsübertragungsnetze.

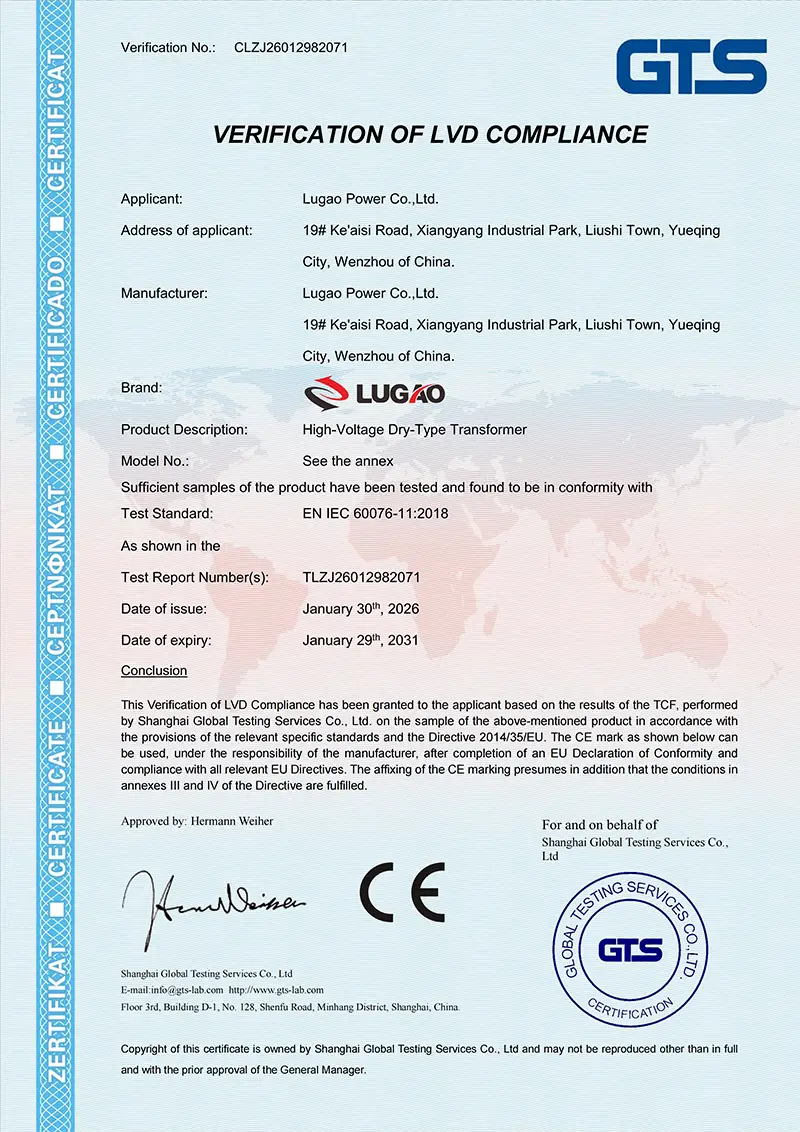

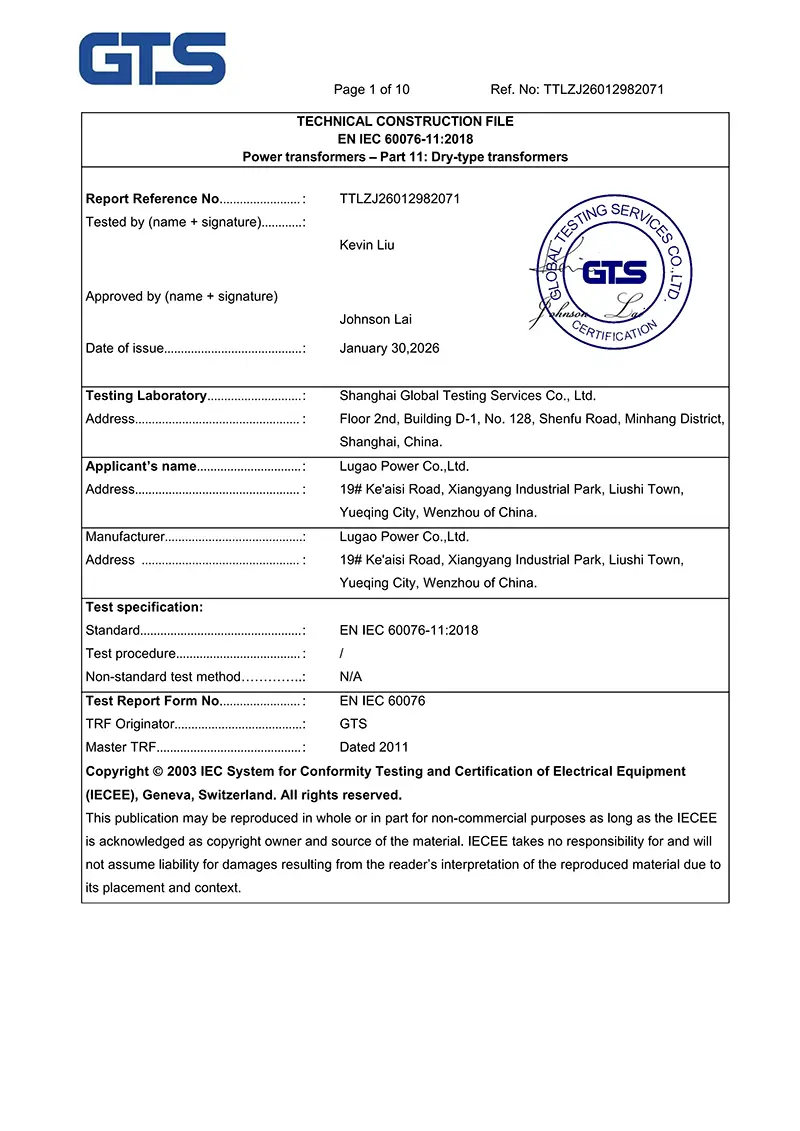

Quellen: Offizielle technische Dokumentation von Lugao Power Co., Ltd. und zertifizierte Testberichte nach IEC-Standard.
