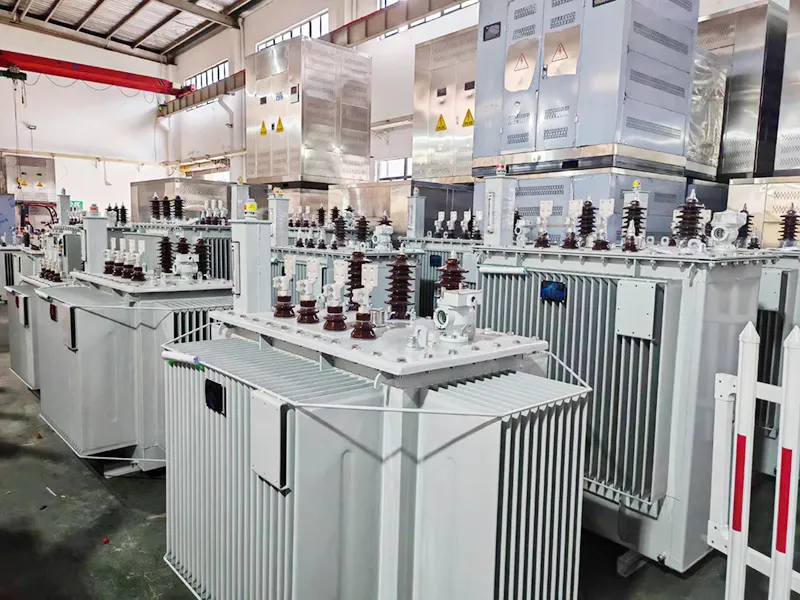

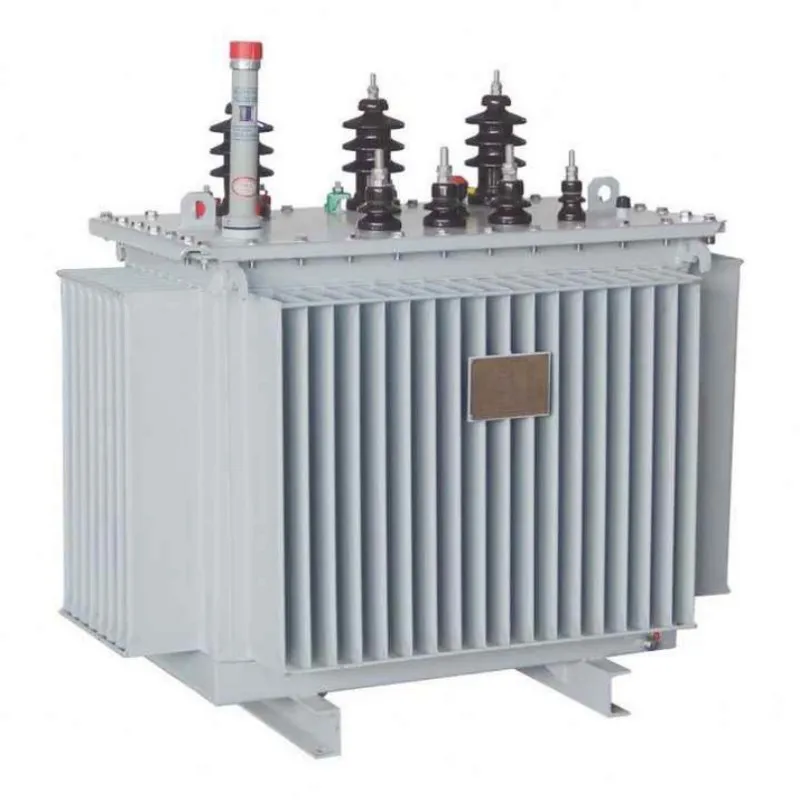

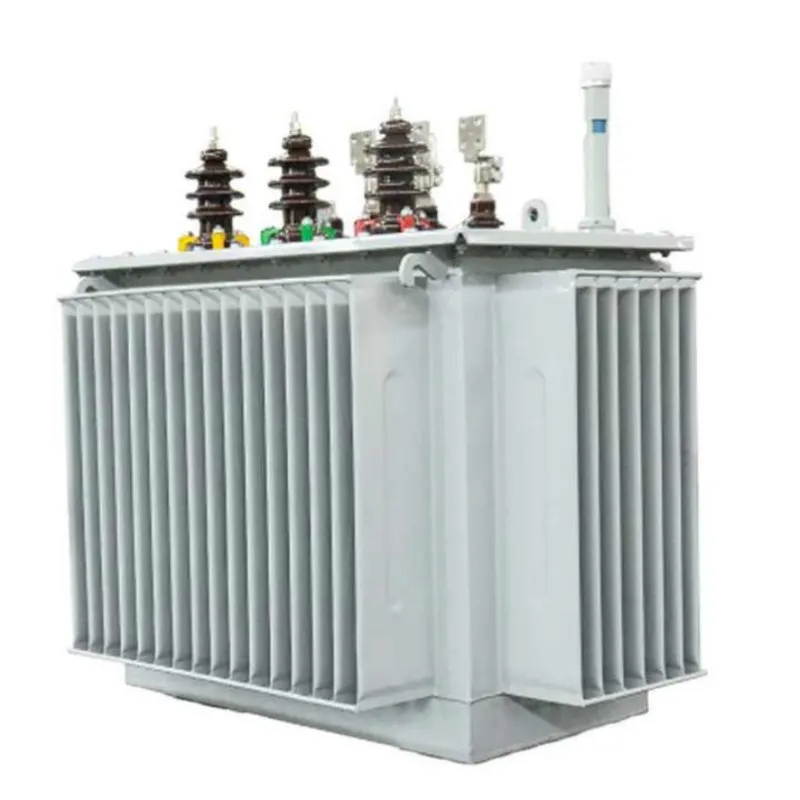

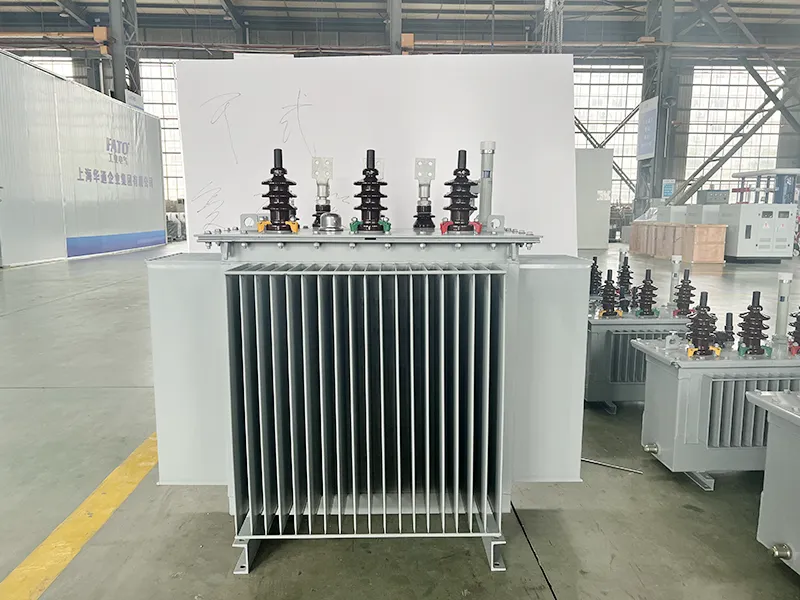

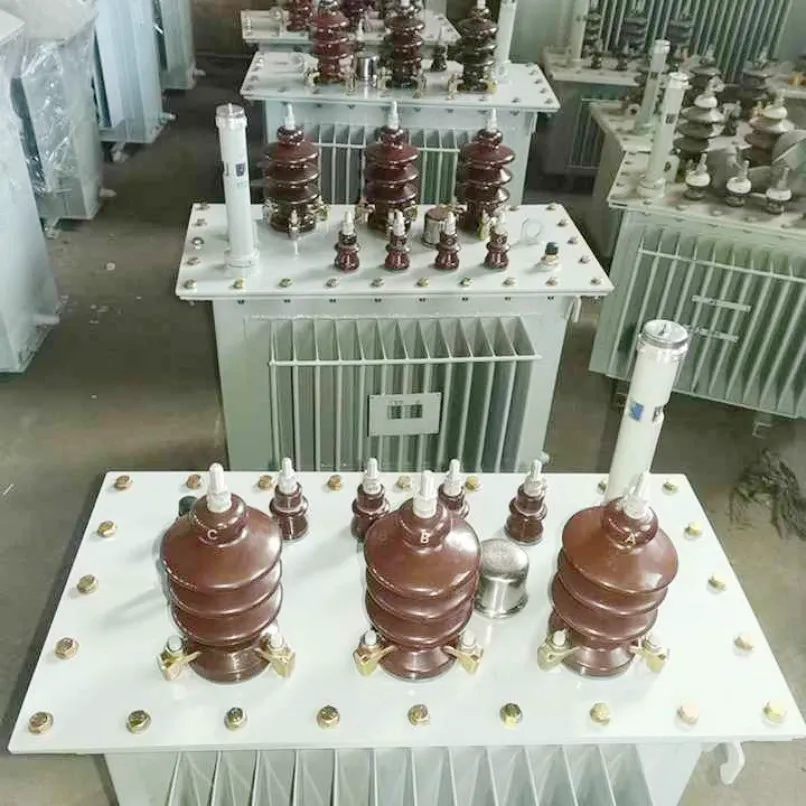

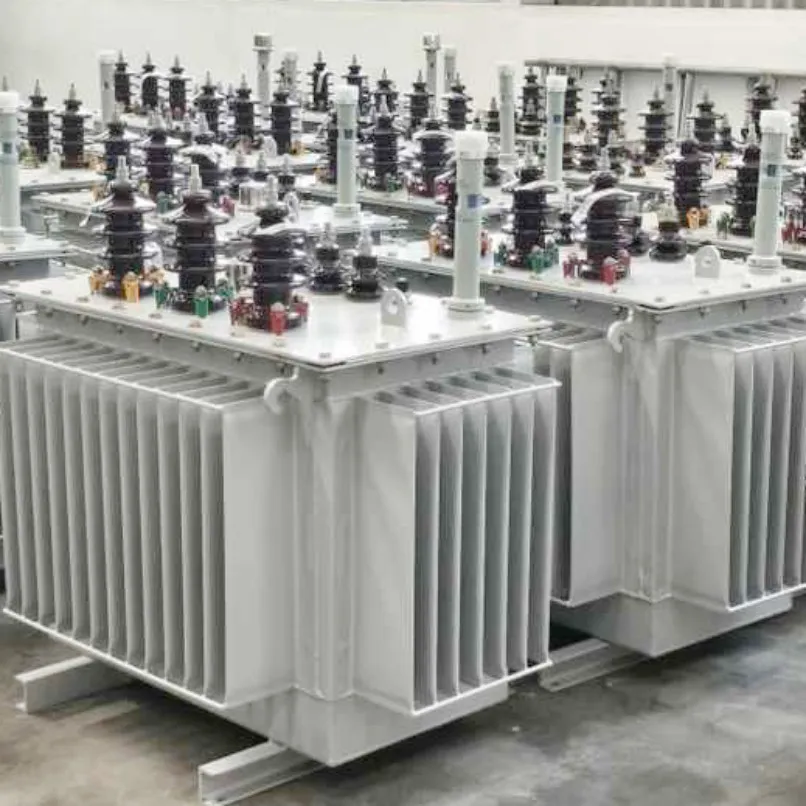

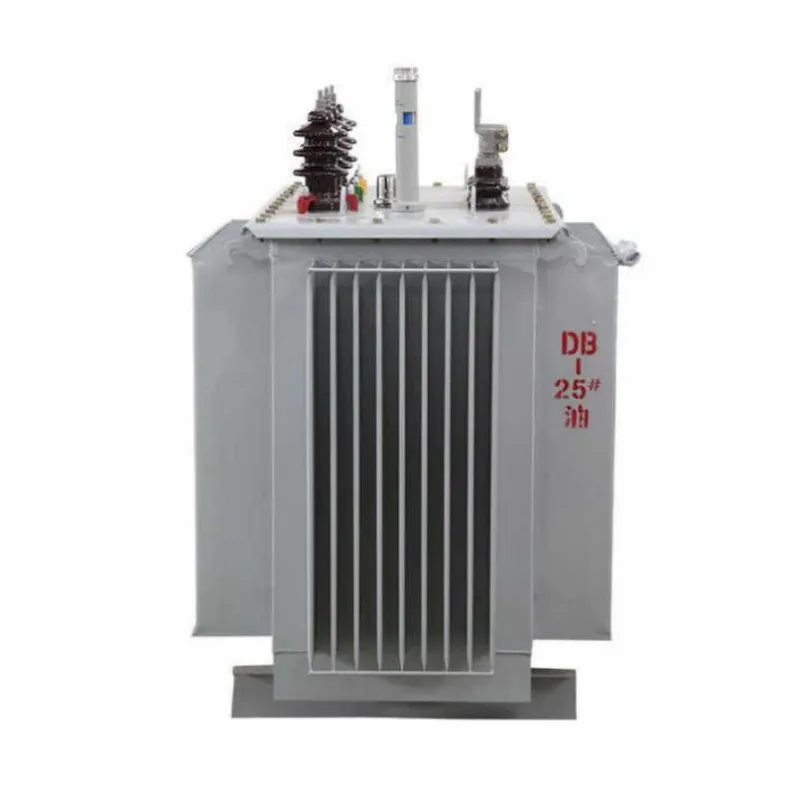

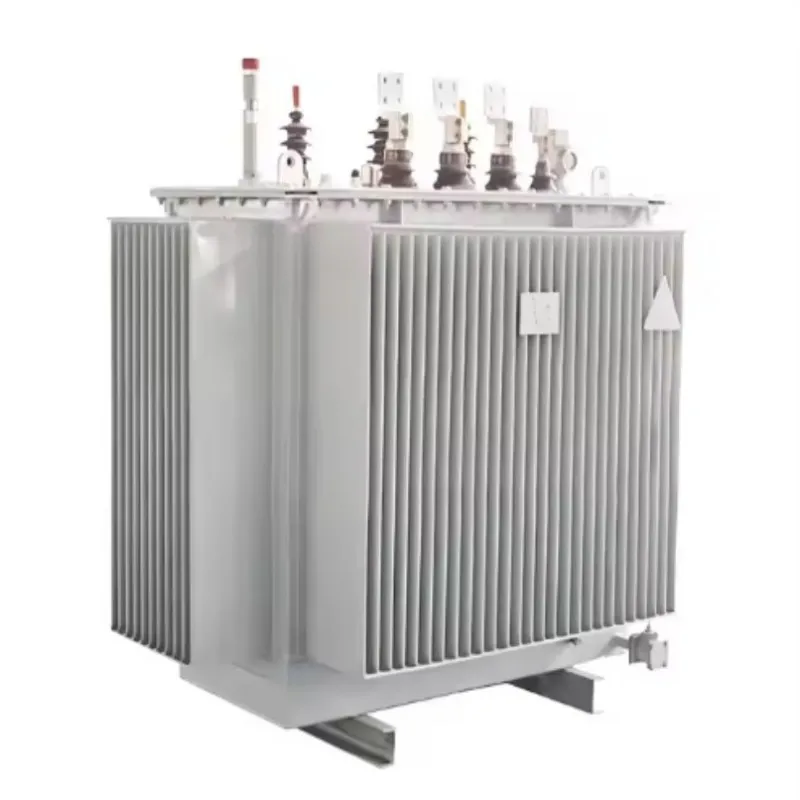

Ölgekühlter Energieverteilungstransformator

Unser in Öl getauchter Energieverteilungstransformator ist für die Umwandlung von Mittel- oder Hochspannungsstrom (z. B. 11 kV, 22 kV oder 33 kV) in einen standardisierten Niederspannungsausgang (z. B. 400 V oder 230 V) ausgelegt, der für den Endverbraucher geeignet ist. Dieses Produkt ist ideal für Stromverteilungsnetze, die eine zuverlässige Spannungsregelung, hohe Überlastfähigkeit und langfristige Haltbarkeit erfordern.

DerTransformatorverfügt über einen verlustarmen kornorientierten Siliziumstahlkern und hochleitfähige Kupferwicklungen, wodurch Leerlauf- und Lastverluste deutlich reduziert werden. Das in Öl getauchte Kühlsystem sorgt für eine effiziente Wärmeableitung, während die vollständig abgedichtete Struktur das Eindringen von Feuchtigkeit und Öloxidation verhindert, wodurch der Wartungsaufwand reduziert und die Betriebslebensdauer verlängert wird.

Produkteigenschaften und Anwendung

Merkmale

1. Erfüllt oder übertrifft die IEC-, ANSI-, GB- und SANS-Standards

2. Vollständig versiegelte Struktur mit gewelltem Tankdesign

3. Hohe Überlastfähigkeit und thermische Stabilität

4. Geräuscharmer Betrieb und hohe Effizienz

5. Kompaktes Design, geeignet für Mast- oder Bodeninstallationen

6. Robuste Kurzschlussfestigkeit

7. Einfache Installation und geringer Wartungsaufwand

8. Lange Lebensdauer mit lebenslangem Service-Support

9. Erhältlich mit mehreren Abgriffbereichen zur Spannungsregelung

10. Umweltfreundliche Isolieröloptionen verfügbar

Fragen und Antworten: Wichtige Einblicke in ölgekühlte Stromverteilungstransformatoren

F: Was ist ein Abwärtstransformator?

A: Ein Abwärtstransformator ist eine Art elektrischer Transformator, der eine hohe Eingangsspannung auf eine niedrigere Ausgangsspannung reduziert. Es besteht aus mehr Windungen in der Primärwicklung und weniger Windungen in der Sekundärwicklung. Diese Art vonLeistung Transformatorist in Stromverteilungssystemen unerlässlich, um Industrieanlagen, Gewerbegebäude und Wohngebiete sicher mit nutzbaren Spannungsniveaus zu versorgen.

F: Was macht diesen Abwärtstransformator energieeffizient?

A: Unser Transformator verwendet hochpermeablen kaltgewalzten kornorientierten Siliziumstahl und optimierte Kernverbindungsstrukturen, die Hysterese- und Wirbelstromverluste deutlich reduzieren. Dies führt zu geringeren Leerlauf- und Lastverlusten im Vergleich zu herkömmlichen Transformatoren, was die Betriebskosten direkt senkt.

F: Wie verbessert das Ölkühlungssystem die Leistung?

A: Das Isolieröl dient sowohl als dielektrisches Medium als auch als Kühlmittel. Es leitet die Wärme effizient vom Kern und den Wicklungen an die Tankoberfläche ab, wo sie an die Umgebung abgegeben wird. Dies gewährleistet einen stabilen Betrieb auch unter Dauerhochlast- oder Hochtemperaturbedingungen.

F: Ist dieser Transformator für den Außenbereich geeignet?

A: Ja. Das vollständig abgedichtete Tankdesign aus Wellpappe schützt interne Komponenten vor Feuchtigkeit, Staub und korrosiven Umgebungen. Es ist ideal für Außeninstallationen wie Umspannwerke, Industriehöfe und ländliche Stromverteilungsnetze.

Hauptanwendungsszenarien

Industrieanlagen:Bietet zuverlässigen Niederspannungsstrom für Fabriken, Verarbeitungsbetriebe und schwere Maschinen.

Gewerbebauten:Wird in Einkaufszentren, Bürokomplexen und Hotels verwendet, um die Mittelspannung auf ein sicheres Niveau herunterzuregeln.

Stromverteilung für Privathaushalte:Installiert in kommunalen Umspannwerken oder an Masten montierten Konfigurationen zur Versorgung von Haushalten.

Erneuerbare Energiesysteme:Integriert sich in Solarparks und Windkraftanlagen zur Spannungsregulierung und Netzanbindung.

Infrastrukturprojekte:Geeignet für Flughäfen, Eisenbahnen, Krankenhäuser und Rechenzentren, die eine hohe Zuverlässigkeit erfordern.

Produktparameter (Spezifikation)

Tabelle: Öltransformator mit Abwärtstransformator – Typische Spezifikationen (11 kV / 0,4 kV)

Öltransformator vs. Trockentransformator

Wählen Sie einÖltransformatorin folgenden Situationen:wenn eine Außeninstallation erforderlich ist; wenn eine höhere Energieeffizienz erforderlich ist; wenn eine höhere Überlastkapazität erforderlich ist; wenn mittlere oder große Kapazität benötigt wird; oder wenn Sie eine kostengünstige Stromverteilungslösung suchen.

Wählen Sie in folgenden Situationen einen Trockentransformator:wenn der Transformator im Innenbereich installiert ist; wenn der Brandschutz von entscheidender Bedeutung ist; wenn die Verwendung ölbasierter Medien vor Ort verboten ist; oder wenn das Projekt Krankenhäuser, Einkaufszentren, Rechenzentren oder Hochhäuser umfasst.

Zusammenfassung:Öltransformatoren eignen sich besser für Stromverteilungsanwendungen im Freien, in der Industrie und im öffentlichen Netz.Trockentransformatoreneignen sich besser für den Innenbereich und Orte mit strengen Brandschutzanforderungen.

Produktionsdetails

Kernmaterial und -prozess

Der Kern besteht aus kaltgewalztem kornorientiertem Siliziumstahl mit hoher Permeabilität und einer abgestuften Überlappungsverbindung, wodurch Leerlaufverluste minimiert und der Magnetisierungsstrom reduziert werden. Der Kern ist mit halbtrockenem Glasband umwickelt, um strukturelle Integrität und geringe Geräuschentwicklung zu gewährleisten.

Wickelstruktur

Hochspannungs- und Niederspannungswicklungen bestehen aus sauerstofffreien Kupferleitern. Niederspannungswicklungen weisen eine Folien- oder Spiralstruktur mit längs verlaufenden Ölkanälen auf, wodurch die mechanische Festigkeit und die Kurzschlussfestigkeit erhöht werden.

Isolier- und Kühlsystem

Es wird hochwertiges Mineralöl oder umweltfreundliche Isolierflüssigkeit mit hohem Brennpunkt verwendet. Das Öl-Papier-Isoliersystem wird Vakuumtrocknungs- und Ölfüllprozessen unterzogen, um Restfeuchtigkeit und Luft zu entfernen und so eine hohe Durchschlagsfestigkeit und langfristige Zuverlässigkeit zu gewährleisten.

Tank und Abdichtung

Das gewellte Tankdesign sorgt für einen Ausgleich der Wärmeausdehnung, ohne dass ein Ausdehnungsgefäß erforderlich ist. Die vollständig abgedichtete Struktur verhindert Öloxidation und das Eindringen von Feuchtigkeit, reduziert die Wartungshäufigkeit und verlängert die Öllebensdauer.

Zur Standardausstattung gehört

1. Ölstandsanzeige mit Alarm bei niedrigem Füllstand

2. Überdruckventil

3. Zeigerthermometer mit Alarmkontakten

4. Optionales Gasrelais zur Fehlererkennung

Warum sollten Sie sich für einen Abwärtstransformator von Lugao entscheiden?

Der in Öl getauchte Abwärtstransformator von Lugao ist für die Reduzierung der Mittel- oder Hochspannung, z. B. 11 kV, 22 kV, 33 kV, auf Niederspannung, z. B. 400 V oder 230 V, für eine sichere Stromverteilung ausgelegt.

Hohe Effizienz:Der verlustarme Siliziumstahlkern reduziert Leerlaufverluste und spart Energie.

Stabile Leistung:Kupferwicklungen und eine optimierte Struktur sorgen für eine stabile Spannungsausgabe.

Starke Kühlfähigkeit:Das ölgekühlte Kühlsystem sorgt für eine hervorragende Wärmeableitung und unterstützt einen Langzeitbetrieb.

Vollständig versiegelter Tank:Verhindert Feuchtigkeit, Staub und Öloxidation und reduziert so den Wartungsaufwand.

Hohe Kurzschlussfestigkeit:Eine starke Wicklungs- und Klemmstruktur verbessert die Sicherheit bei Netzfehlern.

Verwendung im Freien:Geeignet für Umspannwerke, Fabriken, ländliche Netze, Gewerbegebäude und Projekte im Bereich erneuerbare Energien.

Kundenspezifisches Design verfügbar:Spannung, Kapazität, Vektorgruppe, Zapfbereich, Kühlmethode und Tanktyp können individuell angepasst werden.

Strenge Tests vor der Auslieferung:Each transformer is tested for voltage ratio, winding resistance, insulation, no-load loss, load loss, impedance, and oil leakage.

Lugao bietet OEM- und ODM-Transformatorlösungen mit zuverlässiger Qualität, schneller Lieferung und professionellem technischen Support.

Produkt-After-Sales-Service

1. Kostenlose Reparatur oder Ersatz bei Qualitätsproblemen aufgrund von Herstellungsfehlern innerhalb eines Jahres.

2. Schäden, die durch menschliches Versagen oder höhere Gewalt (Blitzschlag, Überschwemmung, Feuer usw.) verursacht werden, fallen nicht unter die Garantie.
