Wenn Stadtplaner mit Landknappheit und explodierenden Immobilienkosten in Wohngebieten konfrontiert sind, fragen sie sich: Welche Umspannwerkskonfiguration bietet die kleinste Stellfläche, ohne die Zuverlässigkeit der Verteilungsnetze im Freien zu beeinträchtigen? Lugao Power Co., Ltd. antwortet darauf mit unseren Umspannwerkslösungen vom amerikanischen Typ, die mit einem charakteristischen Design mit drei Abteilungen – Transformator, Hochspannungs- und Niederspannungsabschnitt – ausgestattet sind und über eine vollständig abgedichtete, in Öl getauchte Transformatoreinheit verfügen, die etwa ein Drittel bis ein Fünftel des Volumens europäischer Umspannwerke einnimmt, was sie zur ultimativen Lösung für die platzbeschränkte städtische Verteilung macht.

So wählen Sie zwischen Amerikanisch undUmspannwerke europäischer Bauartfür Ihr Projekt?

Bei der Bewertung qualifizierter Lieferanten von Kastenumspannwerken stellen sich technische Beschaffungsteams häufig die Frage: Sollten wir amerikanische oder europäische Designstandards für unser Vertriebsnetz festlegen? Die Antwort hängt von der verfügbaren Standortfläche, den regionalen Netzpräferenzen und der Installationsumgebung ab.



Umspannwerke amerikanischer Bauart zeichnen sich durch ein charakteristisches Design mit drei Abteilungen aus – Transformator-, Hochspannungs- und Niederspannungsabschnitt –, wobei der Transformatorraum typischerweise aus einer vollständig abgedichteten, in Öl getauchten Einheit besteht. Bei diesem Design liegt der Schwerpunkt auf einer kompakten Grundfläche, die etwa ein Drittel bis ein Fünftel des Volumens europäischer Einheiten mit gleicher Kapazität bietet. Das reduzierte Volumen macht es besonders geeignet für Außeninstallationen in Wohnanlagen, städtischen Verteilernetzen und platzbeschränkten Höfen, wo die Grundstückskosten unerschwinglich sind.

Im Gegensatz zum raumbasierten europäischen Design, bei dem der Servicezugang Vorrang hat, ist die amerikanische Konfiguration auf Dichte optimiert. Durch die versiegelte Tankkonstruktion sind keine weitläufigen Wartungskorridore mehr erforderlich, sodass die Installation in engen Räumen wie Straßenrändern, kleinen Versorgungsgrundstücken oder innerhalb von Wohnanlagen möglich ist. Diese Raumeffizienz führt direkt zu erheblichen Kosteneinsparungen bei der Landbeschaffung für Entwickler und Versorgungsunternehmen.

Wie stellt Lugao die dielektrische Integrität in einem kompakten Gehäuse sicher?

Umspannwerke amerikanischer Bauart müssen Blitzstößen, Schaltüberspannungen und dauerhafter lastbedingter thermischer Belastung bei deutlich reduziertem Volumen standhalten.LugaoUmspannwerke des amerikanischen Typs werden mit hochdielektrischen Fundamenten konstruiert, die durch strenge Tests validiert wurden: Die Netzfrequenz hält einer Minute lang 42 kV stand und die Hochspannungsseite hält Blitzimpulsen 75 kV stand. Diese Schwellenwerte erfüllen oder übertreffen sowohl amerikanische (ANSI/IEEE) als auch internationale Standards und schützen interne Transformatorwicklungen und Schaltanlagenkomponenten vor Netzstörungen.



Das kompakte Design erfordert ein hervorragendes Wärmemanagement. Unsere Volllast-Temperaturanstiege – etwa 45,1 K an Hochspannungswicklungen und 52,9 K an Niederspannungswicklungen – bleiben durchgängig innerhalb der von der IEEE vorgeschriebenen Grenzwerte. Das Gehäusedesign umfasst optimierte Belüftungswege und Wärmeableitungsflächen, die die Wärme aktiv von kritischen Komponenten ableiten und so lokale Hotspots verhindern, die die Papierisolierung beeinträchtigen und die Ölalterung in der versiegelten Tankumgebung beschleunigen.

Welche Bau- und Umweltschutzmaßnahmen sind integriert?

Das kompakte Umspannwerksgehäuse ist Witterungseinflüssen, Staub und versehentlichen Stößen ausgesetzt und dient als erster Schutz vor Umweltschäden. Umspannwerke vom amerikanischen Typ Lugao erreichen die Schutzart IP44 und bieten einen wirksamen Widerstand gegen das Eindringen von Feststoffpartikeln und Wasserspritzern, was sie ideal für Installationen im Freien macht, die den Elementen ausgesetzt sind. Das aus korrosionsbeständigem Stahl mit korrosionsbeständiger Oberflächenbehandlung gefertigte Gehäuse widersteht extremen Umgebungstemperaturen, hoher Luftfeuchtigkeit und korrosiver Küstenatmosphäre und gewährleistet so die strukturelle Integrität für jahrzehntelangen Einsatz.



Der vollständig abgedichtete Transformatorraum bietet einen zusätzlichen Schutz vor Umwelteinflüssen. Im Gegensatz zu herkömmlichen ölgefüllten Einheiten, die Ausgleichsbehälter und Silikagel-Entlüfter erfordern, verfügen die amerikanischen Einheiten von Lugao über ein vollständig abgedichtetes Design, das das Eindringen von Feuchtigkeit und Öloxidation verhindert und so die mit dem Austausch der Entlüfter und dem Nachfüllen von Öl verbundene Wartung überflüssig macht.

Wie validiert Lugao die Kurzschlussfestigkeit in kompakten Designs?

In Verteilungsnetzen kommt es zwangsläufig zu Fehlerströmen. Die Fähigkeit eines Umspannwerks, diese Ereignisse ohne interne Verformung oder Beschädigung der Sammelschienen zu überstehen, ist nicht verhandelbar. Umspannwerke des amerikanischen Typs Lugao werden auf Kurzschlussfestigkeit getestet – die Nennwerte umfassen beispielsweise 20 kA RMS auf der Hochspannungsseite – wobei Nachprüfungen die Integrität der Sammelschienenverbindungen und keine strukturelle Verformung bestätigen. Die kompakte, starre Tankstruktur erhöht tatsächlich die mechanische Festigkeit, indem sie interne Spannweiten minimiert, die sich unter elektromagnetischen Kräften verbiegen könnten, und stellt so den Projektingenieuren sicher, dass unsere Umspannwerke auch unter den anspruchsvollsten Fehlerbedingungen die Systemstabilität aufrechterhalten.

Welche Kapazitäts-, Spannungs- und Konfigurationsoptionen kann Lugao liefern?

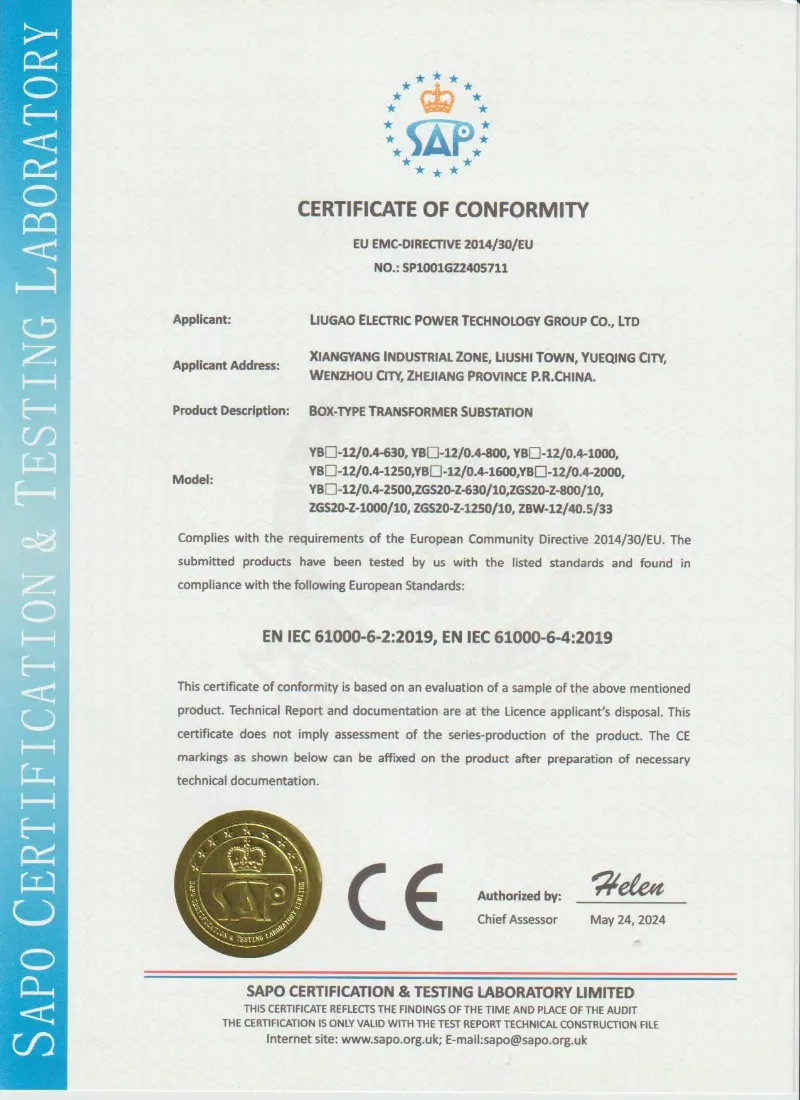

Die ISO9001- und SGS-zertifizierte Produktionswerkstatt von Lugao, ausgestattet mit professionellen Montagelinien und Prüffeldern mit voller Leistung, fertigt Umspannwerke vom amerikanischen Typ in strikter Übereinstimmung mit den internationalen Standards ANSI, IEEE, GB, CE und CCC und unterstützt den direkten Plug-and-Play-Einsatz ohne kostspielige Standortänderungen.

Spannungsklassen und Kapazitätsbereiche

30-kV-/35-kV-Umspannwerk amerikanischer Art:Konzipiert für Umspannwerke, Windpark-Kollektorsysteme und Schwerindustriegebiete, die eine Mittelspannungstransformation mit robuster Kurzschlussfestigkeit und niedrigen Teilentladungsniveaus erfordern. Verfügt über die kompakte Anordnung mit drei Fächern, die für die Installation im Freien optimiert ist.
24 kV (20 kV) Smart/Compact Box-Umspannwerk：Ausgestattet mit intelligenten Modulen auf der Hoch- und Niederspannungsseite, die eine Fernsteuerung, Erfassung, Signalisierung und Regelung für staatliche Netzautomatisierungsanwendungen ermöglichen. Geeignet für städtische Hochhäuser, Wohnhäuser und kommunale Infrastruktur.
11-kV-/10-kV-Umspannwerk:Ideal für Gewerbekomplexe, Wohnanlagen und ländliche Elektrifizierungsprojekte. Verfügt über ein gewelltes Tankdesign oder Optionen für Trockentransformatoren, wodurch der Wartungsaufwand für das Ausdehnungsgefäß entfällt und ein zuverlässiger Betrieb in rauen Außenumgebungen gewährleistet ist.

Transformator- und Schaltanlagenoptionen

Lugao bietet flexible interne Konfigurationen, um den spezifischen Projektanforderungen gerecht zu werden:

· Transformatortyp: Vollständig abgedichtet, in Öl getaucht(S9, S11, S13, SH15) oder Trockenausführung (SCB10, SCB11, SCBH15), je nach Brandschutz- und Umweltanforderungen. Die abgedichtete Tankkonstruktion macht eine Wartung des Ölausdehnungsgefäßes und der Entlüftung überflüssig.

· Hochspannungsschaltanlage:XGN15-, HXGN17- oder KYN28A-Schränke mit Lastschalter- oder Vakuum-Leistungsschalterkonfigurationen, die Ringnetzwerk-, Terminal- oder Dual-Stromversorgungsmodi unterstützen.

· Niederspannungsverteilung:GGD-, GCS- oder MNS-Schaltanlagen mit Eingangs-, Ausgangs- und Blindkompensationsfunktionen, die Schalttafel- oder Schrankaufbauten unterstützen.

Wie wählt man die ideale amerikanische Umspannstation für städtische Standorte mit begrenztem Platzangebot aus?

Für herkömmliche Umspannwerke mit reichlich Stellfläche bleiben konventionelle Gebäudeinstallationen machbar. Städtische Wohnanlagen, überlastete Gewerbegebiete und Straßenrandanlagen erfordern jedoch flächenoptimierte Lösungen. Umspannwerke amerikanischer Bauart eignen sich aufgrund ihres kompakten Volumens (ein Drittel bis ein Fünftel der europäischen Umspannwerke) besonders für solche Anwendungen, bei denen die Grundstückskosten unerschwinglich sind. Lugao bietet eine maßgeschneiderte Optimierung der Grundfläche und reduziert den gesamten Bodenflächenbedarf durch den Einsatz hochdichter Schaltanlagen und integrierter Transformatorkonstruktionen. Die reduzierte Stellfläche ermöglicht die Installation auf kleinen Versorgungsgrundstücken, innerhalb von Wohnanlagen oder entlang von Straßen, ohne die bestehende Infrastruktur zu beeinträchtigen.

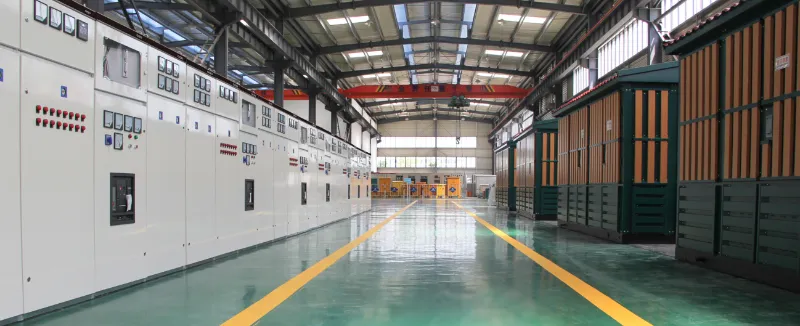

Sehen Sie sich unsere Produktionslinie anVideo

Erleben Sie die herausragenden Fertigungsleistungen von Lugao American Type Substation aus erster Hand:
