Europäischer Hersteller von Umspannwerken, der zuverlässige Stromversorgungslösungen anbietet

Wenn Versorgungsingenieure Verteilungsnetze in Industrieparks und Gewerbekomplexen planen, stellen sie sich häufig die Frage: Welche Umspannwerkskonfiguration bietet hervorragende Wartungsfreundlichkeit und modulare Flexibilität für wachsende Lastanforderungen? Lugao Power Co., Ltd. beantwortet diese Frage mit unseren europäischen Umspannwerkslösungen, die mit einer raumbasierten modularen Konfiguration entwickelt wurden, die Hochspannungs-Schaltanlagen, Transformatoren und Niederspannungsbereiche in einem einzigen Gehäuse trennt, wobei der Wartungszugänglichkeit und der Betriebsflexibilität für IEC-Standardregionen weltweit Priorität eingeräumt wird.

So wählen Sie zwischen europäischen undAmerikanische Umspannwerkefür Ihr Projekt?

Bei der Bewertung qualifizierter Lieferanten von Kastenumspannwerken stellen sich technische Beschaffungsteams immer wieder die Frage: Sollten wir europäische oder amerikanische Designstandards für unser Vertriebsnetz festlegen? Die Antwort hängt vom Anwendungskontext, der Wartungsstrategie und den regionalen Netzpräferenzen ab.

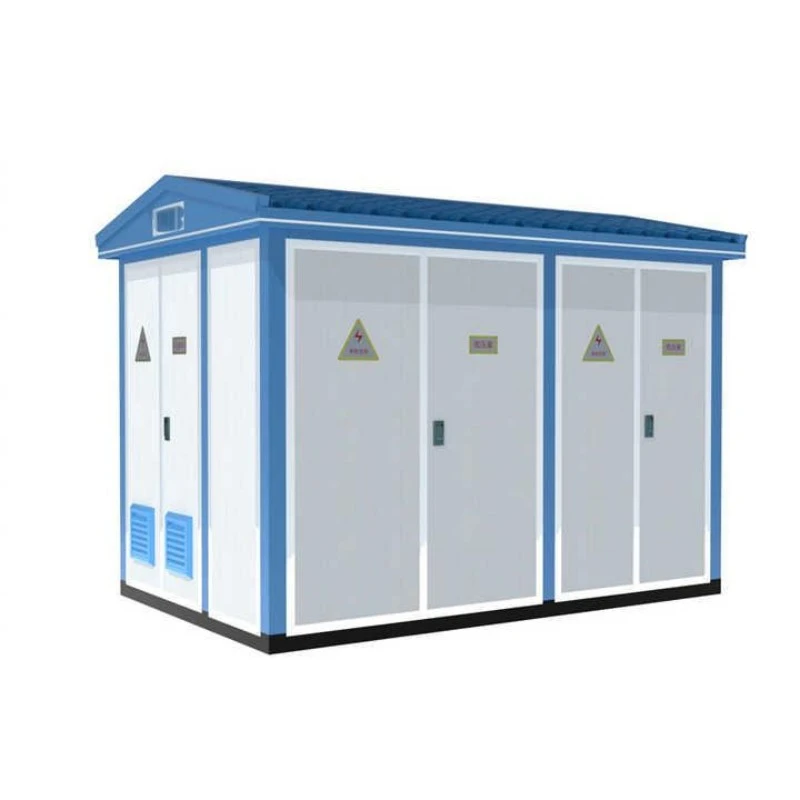

Umspannwerke europäischen Typs verfügen über eine charakteristische raumbasierte, modulare Konfiguration mit separaten Hochspannungsschaltanlagen, Transformatoren und Niederspannungsräumen in einem einzigen Gehäuse. Bei dieser Designphilosophie stehen Wartungsfreundlichkeit und Betriebsflexibilität im Vordergrund, da sowohl Öltransformatoren als auch Trockentransformatoren untergebracht werden können und gleichzeitig ausreichend Arbeitsraum für Inspektions- und Wartungsteams bereitgestellt wird. Diese Konfiguration wird häufig in Industrieparks, Gewerbekomplexen und kommunalen Infrastrukturprojekten in IEC-Standardregionen eingesetzt, in denen die Wartungshäufigkeit höher ist und der Servicezugang von entscheidender Bedeutung ist.

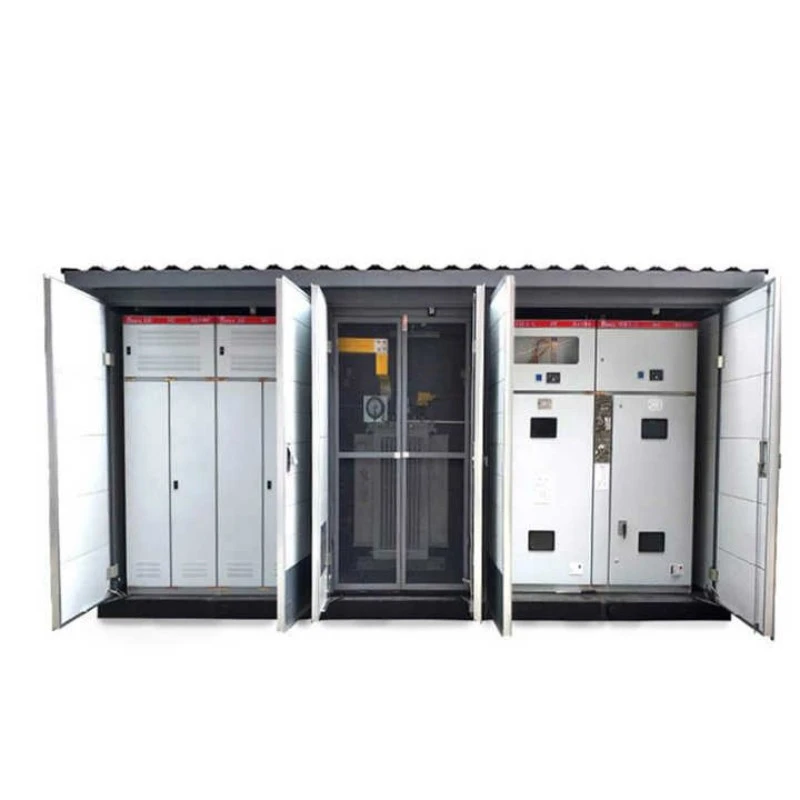

Das modulare Raumdesign ermöglicht einen unabhängigen Zugang zu jedem Fach, sodass das Wartungspersonal den Schaltanlagenabschnitt warten kann, ohne den Transformator abzuschalten, oder einen defekten Niederspannungsschalter austauschen kann, ohne den Hochspannungsbetrieb zu stören. Diese betriebliche Unabhängigkeit führt zu reduzierten Ausfallzeiten, geringeren Wartungskosten und einer verbesserten Systemverfügbarkeit für kritische Infrastrukturen.

Wie entwickelt Lugao dielektrische Integrität und thermische Leistung?

Umspannwerke europäischen Typs müssen Blitzstößen, Schaltüberspannungen und kontinuierlicher lastbedingter thermischer Belastung in allen drei Abteilungen standhalten. Umspannwerke vom europäischen Typ Lugao sind mit Fundamenten mit hoher Dielektrizitätskonstante ausgestattet, die durch strenge Tests validiert wurden: Sie halten einer Netzfrequenz von 42 kV für eine Minute stand und halten Blitzimpulsen bei 75 kV auf der Hochspannungsseite stand und erfüllen oder übertreffen die Normen IEC 62271-202. Diese Schwellenwerte schützen interne Transformatorwicklungen, Schaltanlagenkomponenten und Sammelschienensysteme vor Netzstörungen.

Besonders wichtig ist das Wärmemanagement bei geschlossenen, raumbasierten Konfigurationen. Unsere europäischen Geräte verfügen über optimierte Belüftungswege und Wärmeableitungsflächen, die die Wärme aktiv von kritischen Komponenten ableiten. Der Transformatorraum verfügt über spezielle Luftströmungskanäle, die lokale Hotspots verhindern und thermische Stabilität auch bei kontinuierlichem Volllastbetrieb gewährleisten. Diese thermische Widerstandsfähigkeit verlängert die Lebensdauer der Transformatorisolierung und reduziert die Wartungshäufigkeit Ihrer Investition in einen Leistungstransformator.

Welche baulichen Schutzmaßnahmen und Umweltanpassungen sind integriert?

Die Einhausung des Umspannwerks ist Witterungseinflüssen, Staub und versehentlichen Stößen ausgesetzt und dient als erster Schutz vor Umweltzerstörung. Lugao-Umspannwerke vom europäischen Typ erreichen die Schutzart IP44 und bieten einen wirksamen Widerstand gegen das Eindringen fester Partikel und Wasserspritzer. Das aus korrosionsbeständigem Stahl mit korrosionsbeständiger Oberflächenbehandlung (≥ 2 mm Dicke für kritische Komponenten) gefertigte Gehäuse hält extremen Umgebungstemperaturen, hoher Luftfeuchtigkeit und korrosiver Küstenatmosphäre stand und gewährleistet so die strukturelle Integrität für jahrzehntelangen Einsatz.

Der raumbasierte Modulaufbau ermöglicht zudem eine verbesserte Brandabschnittsunterteilung. Jeder Abschnitt kann unabhängig mit feuerbeständigen Barrieren abgedichtet werden, um die Ausbreitung des Feuers zwischen den Abschnitten zu verhindern und mögliche Zwischenfälle im Entstehungsraum einzudämmen. Besonders wertvoll ist diese Brandschutzfunktion bei gebäudeintegrierten Anlagen in Gewerbeanlagen und kommunalen Infrastrukturprojekten.

Wie validiert Lugao die Kurzschlussfestigkeit in modularen Designs?

In Verteilungsnetzen kommt es zwangsläufig zu Fehlerströmen. Die Fähigkeit eines Umspannwerks, diese Ereignisse ohne interne Verformung oder Beschädigung der Sammelschienen zu überstehen, ist nicht verhandelbar. Lugao-Umspannwerke des europäischen Typs werden auf Kurzschlussfestigkeit getestet – die Nennwerte umfassen beispielsweise 20 kA RMS auf der Hochspannungsseite – wobei Nachprüfungen die Integrität der Sammelschienenverbindungen und keine strukturelle Verformung bestätigen. Die modulare Raumkonfiguration mit ihrer robusten Unterteilung verbessert die Fehlereindämmung durch die physische Trennung von Abschnitten und verhindert so die Ausbreitung von Fehlern von einem Abschnitt auf angrenzende Bereiche.

Welche Kapazitäts-, Spannungs- und Konfigurationsoptionen kann Lugao liefern?

Die ISO9001- und SGS-zertifizierte Produktionswerkstatt von Lugao, ausgestattet mit professionellen Montagelinien und Prüffeldern mit voller Leistung, stellt Umspannwerke europäischer Bauart in strikter Übereinstimmung mit den internationalen Standards IEC, GB, CE und CCC her und unterstützt den direkten Plug-and-Play-Einsatz ohne kostspielige Standortänderungen.

Spannungsklassen und Kapazitätsbereiche

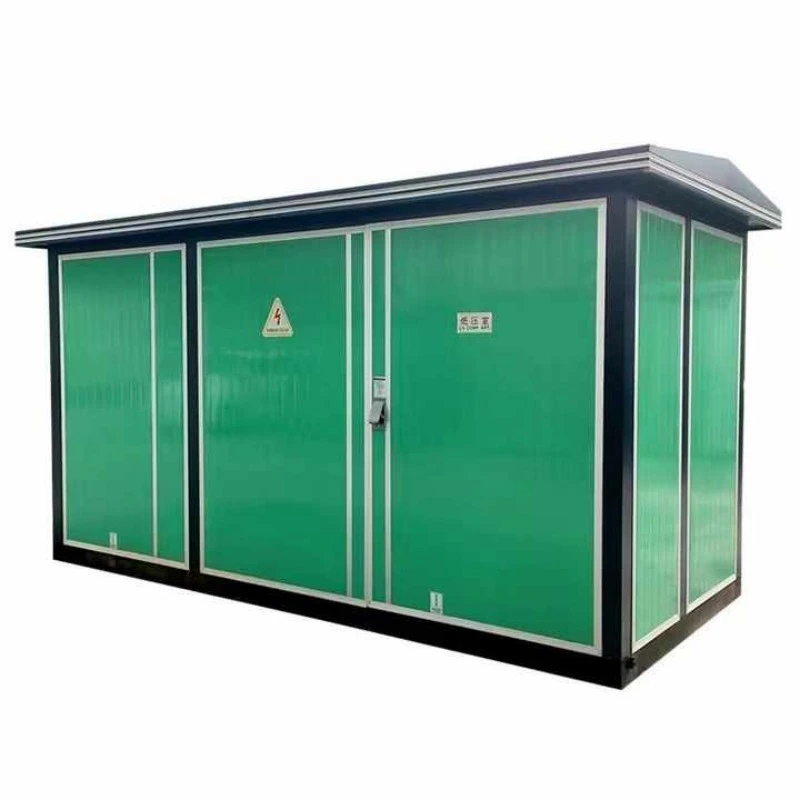

· 30-kV-/35-kV-Umspannwerk europäischer Bauart:Konzipiert für Umspannwerke, Windpark-Kollektorsysteme und Schwerindustriegebiete, die eine Mittelspannungstransformation mit robuster Kurzschlussfestigkeit und niedrigen Teilentladungsniveaus erfordern. Verfügt über separate Fächer für HV-Schaltanlage, Transformator und LV-Verteilung.

· 24-kV-(20-kV)-Smart-/Compact-Box-Umspannwerk:Ausgestattet mit intelligenten Modulen auf der Hoch- und Niederspannungsseite, die eine Fernsteuerung, Erfassung, Signalisierung und Regelung für staatliche Netzautomatisierungsanwendungen ermöglichen. Geeignet für städtische Hochhäuser, Wohnhäuser und kommunale Infrastruktur.

· 11-kV-/10-kV-Verteilungsstation:Ideal für Gewerbekomplexe, Wohnanlagen und ländliche Elektrifizierungsprojekte. Verfügt über flexible Transformatoroptionen, einschließlich ölgetauchter oder trockener Einheiten, wodurch der Wartungsaufwand für das Ausdehnungsgefäß entfällt und ein zuverlässiger Betrieb in rauen Außenumgebungen gewährleistet ist.

Transformator- und Schaltanlagenoptionen

Lugao bietet flexible interne Konfigurationen, um den spezifischen Projektanforderungen gerecht zu werden:

· Transformatortyp:Vollständig abgedichtete Ölbadausführung (S9, S11, S13, SH15) oder Trockenausführung (SCB10, SCB11, SCBH15), je nach Brandschutz- und Umweltanforderungen.

· Hochspannungsschaltanlage:XGN15-, HXGN17- oder KYN28A-Schränke mit Lastschalter- oder Vakuum-Leistungsschalterkonfigurationen, die Ringnetzwerk-, Terminal- oder Dual-Stromversorgungsmodi unterstützen.

· Niederspannungsverteilung:GGD-, GCS- oder MNS-Schaltanlagen mit Eingangs-, Ausgangs- und Blindkompensationsfunktionen, die Schalttafel- oder Schrankaufbauten unterstützen.

Wie wählt man die ideale europäische Umspannstation für städtische Industriestandorte aus?

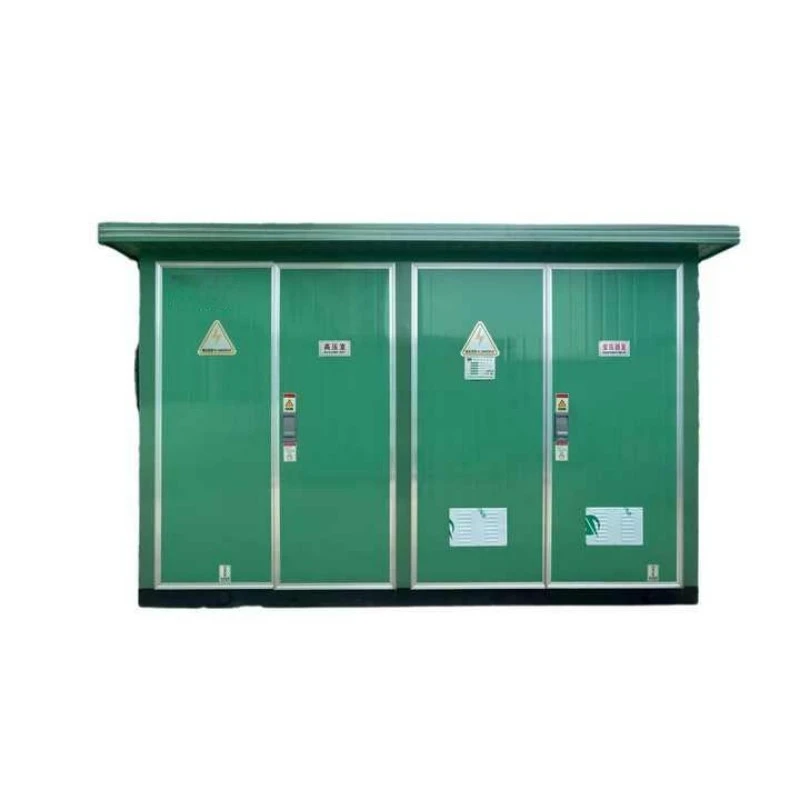

Für Industrieparks und Gewerbekomplexe, in denen die Zugänglichkeit von Diensten und betriebliche Flexibilität von größter Bedeutung sind, bieten Umspannwerke europäischen Typs deutliche Vorteile. Das raumbasierte, modulare Design bietet ausreichend Arbeitsraum für Wartungsteams und ermöglicht eine effiziente Inspektion, Prüfung und den Austausch von Komponenten, ohne angrenzende Abläufe zu stören. Während die Stellfläche größer ist als bei amerikanischen Pendants, senkt die verbesserte Wartungsfreundlichkeit die langfristigen Betriebskosten und verbessert die Systemverfügbarkeit.Lugaobietet eine maßgeschneiderte Optimierung der Grundfläche und reduziert den gesamten Bodenflächenbedarf durch den Einsatz von Schaltanlagen mit hoher Dichte und integrierten Designs, während gleichzeitig die Servicezugangsvorteile der modularen Konfiguration erhalten bleiben.
