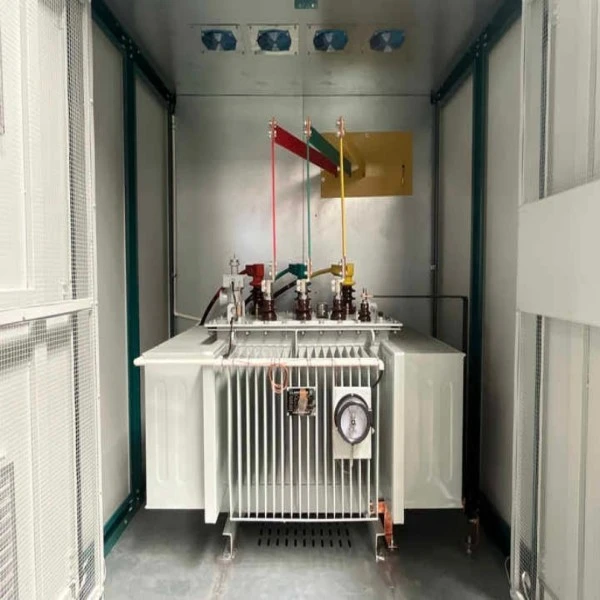

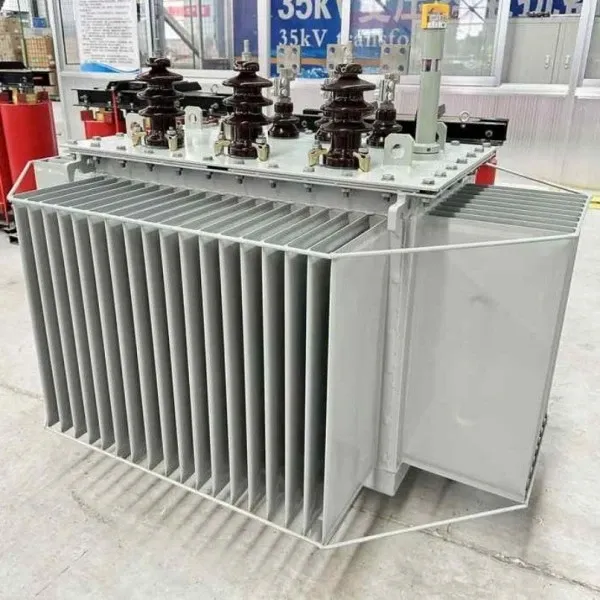

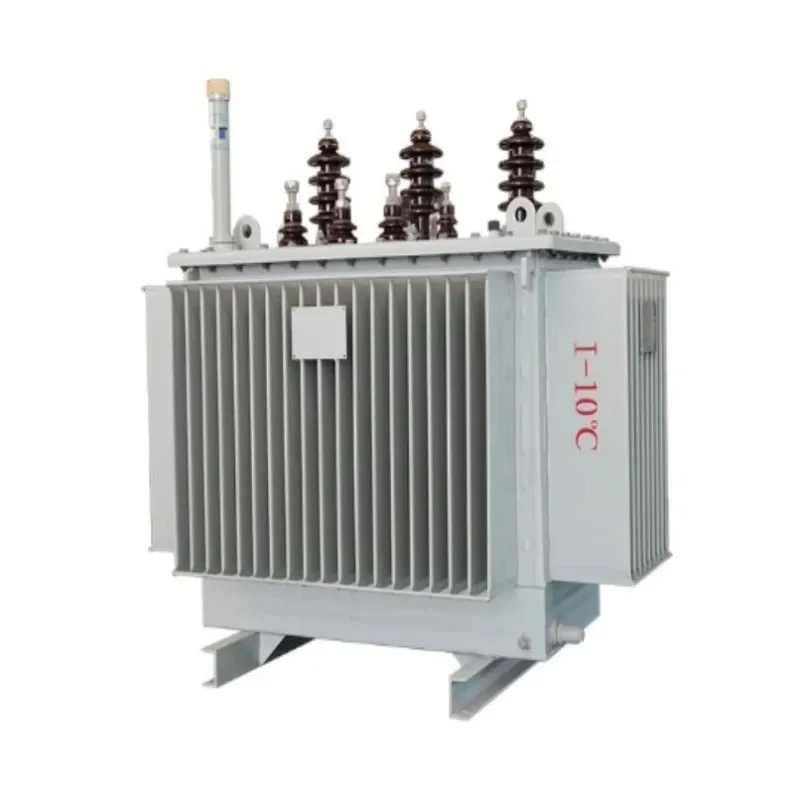

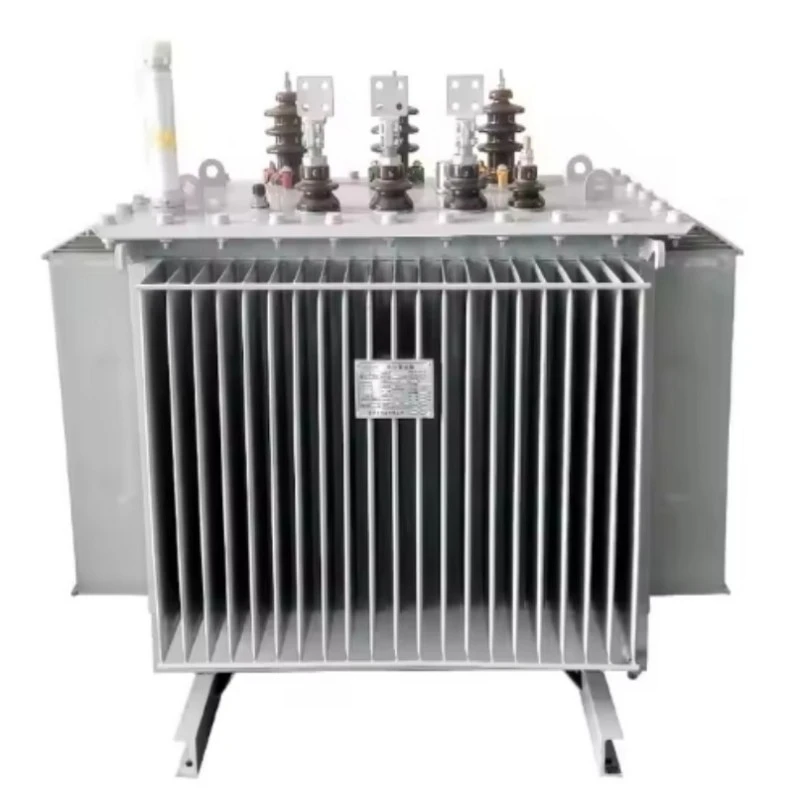

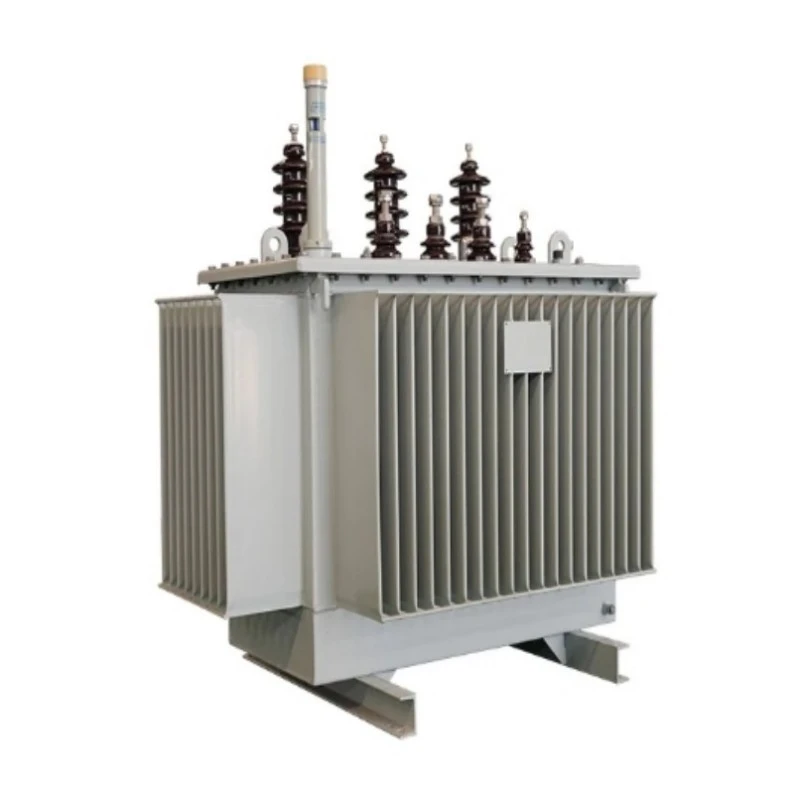

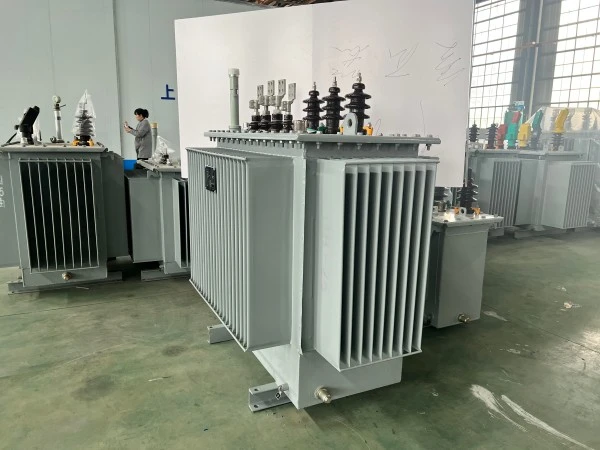

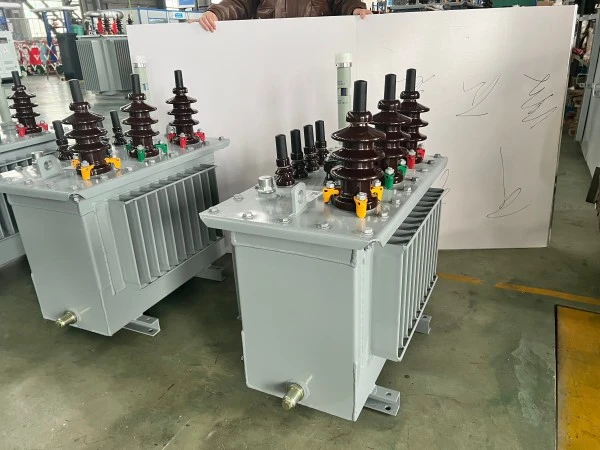

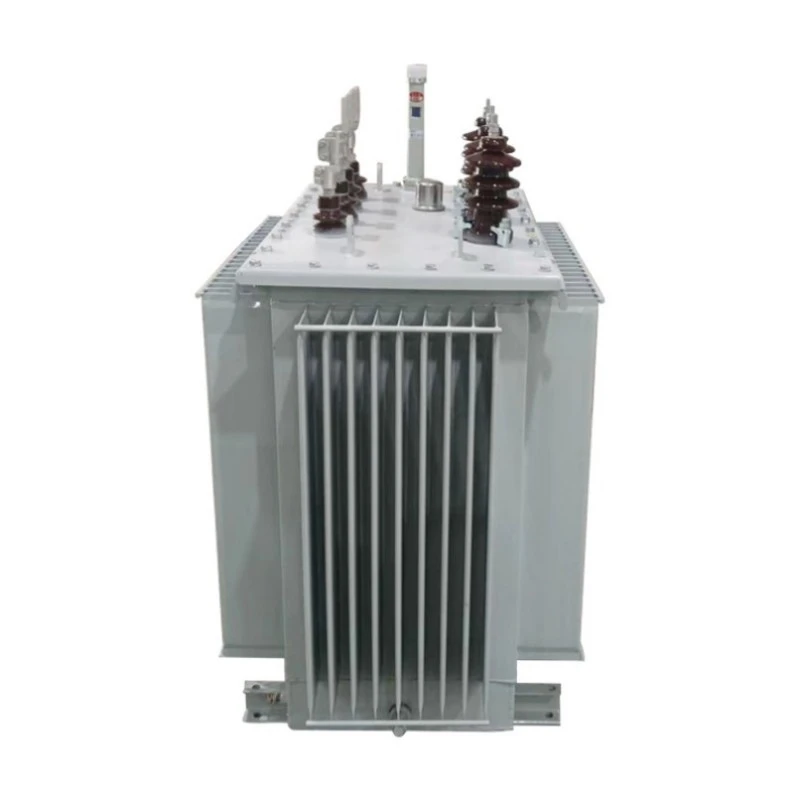

Einphasiger elektrischer Öltransformator S13

Der einphasige elektrische Öltransformator S13 wurde speziell für einphasige Stromversorgungsanwendungen entwickelt, z. B. für die Elektrifizierung ländlicher Gebiete, für die Verteilung an Masten in Wohngebieten und für den leichten gewerblichen Einsatz. Mit dem Kauf dieses Produkts erhalten Sie einen hocheffizienten, verlustarmen Transformator, der die Leerlaufverluste im Vergleich zu herkömmlichen Transformatoren deutlich reduziertS9UndS11-Serieund sorgt so über die gesamte Lebensdauer für messbare Energieeinsparungen.

Dieser Transformator verfügt über einen hochpermeablen kornorientierten Siliziumstahlkern mit abgestufter Überlappungsverbindung oder optional einen amorphen Legierungskern für noch geringere Verluste. Das in Öl getauchte Kühlsystem sorgt für ein hervorragendes Wärmemanagement, während die vollständig abgedichtete Welltankstruktur Öloxidation und das Eindringen von Feuchtigkeit verhindert und so den Wartungsaufwand drastisch reduziert. Sein kompaktes, leichtes Design ermöglicht eine einfache Mastmontage und einen einfachen Transport.

Produkteigenschaften und Anwendung

Merkmale

Erfüllt oder übertrifft die IEC-, ANSI-, GB- und SANS-Standards

Extrem niedriger Leerlaufverlust, bis zu 30 % niedriger als bei der S11-Serie

Vollständig abgedichtete Wellpappentankkonstruktion ohne Ausdehnungsgefäß

Hohe Überlastfähigkeit und hervorragende thermische Stabilität

Geräuscharmer Betrieb, ideal für Wohngebiete

Ausgezeichnete Kurzschlussfestigkeit

Kompakt und leicht für Mast- oder Plattforminstallationen

Großer Spannungsabgriffsbereich für Netzflexibilität

Umweltfreundliche Isolieröloptionen verfügbar

Wartungsfreier Betrieb unter normalen Betriebsbedingungen

Fragen und Antworten: Wichtige Produkteinblicke

F: Was ist ein einphasiger Öltransformator?

A: AEinphasen-Öltransformator ist eine Art Verteiltransformator, der Isolieröl zur Kühlung und Isolierung verwendet und für den Betrieb in einphasigen elektrischen Systemen ausgelegt ist. Es wird häufig in Wohngebieten, ländlichen Stromverteilungen und leichten kommerziellen Anwendungen eingesetzt, bei denen kein dreiphasiger Strom erforderlich ist. Die Ölimmersion sorgt für eine hervorragende Wärmeableitung und schützt interne Komponenten vor Umwelteinflüssen.

F: Wie erreicht die S13-Serie eine höhere Energieeffizienz als die Vorgängermodelle?

A: Die S13-Serie erreicht eine höhere Effizienz durch zwei wichtige Fortschritte: Erstens reduziert die Verwendung von kaltgewalztem kornorientiertem Siliziumstahl mit hoher Permeabilität und einer abgestuften, überlappenden Kernstruktur die Hysterese- und Wirbelstromverluste erheblich. Zweitens reduzieren optionale amorphe Legierungskerne die Leerlaufverluste im Vergleich zu herkömmlichem Siliziumstahl um bis zu 50 %. Diese Verbesserungen führen zu Leerlaufverlustwerten, die 30 % niedriger sind als bei der S11-Serie und weit unter den nationalen Energiestandards.

F: Warum ist die vollständig abgedichtete Struktur für Einphasentransformatoren wichtig?

A: Einphasentransformatoren werden häufig im Freien in Gebieten mit unterschiedlichen Wetterbedingungen installiert. Der vollständig abgedichtete Wellpappentank macht ein Ausdehnungsgefäß überflüssig und verhindert den direkten Kontakt zwischen dem Isolieröl und der atmosphärischen Luft. Dies stoppt die Feuchtigkeitsaufnahme und Öloxidation, die die Hauptursachen für die Verschlechterung der Isolierung sind. Dadurch erfordert der Transformator während seiner Lebensdauer keinen Ölwechsel oder Wartung, was die Betriebskosten erheblich senkt.

F: Kann dieser Transformator in Anwendungen für erneuerbare Energien eingesetzt werden?

A: Ja. Der einphasige Öltransformator S13 eignet sich gut für kleine erneuerbare Energiesysteme, wie z. B. Solaranlagen auf Dächern, Mikro-Wasserkraftprojekte und Energiespeichersysteme für Privathaushalte. Aufgrund seiner hohen Effizienz und Fähigkeit, Spannungsschwankungen zu bewältigen, eignet es sich ideal für die Leistungserhöhung oder -reduzierung in verteilten Erzeugungsanlagen.

Hauptanwendungsszenarien

Ländliche Elektrifizierung:Bietet zuverlässigen einphasigen Strom für abgelegene Dörfer, Bauernhöfe und landwirtschaftliche Betriebe mit minimalen Verlusten.

Mastmontierte Verteilung für Privathaushalte:Ideal für Wohnanlagen, in denen eine einphasige Versorgung Standard ist, mit kompakter Größe und geringem Geräuschpegel.

Leichte Gewerbegebäude:Wird in kleinen Geschäften, Büros und ländlichen Gewerbezentren eingesetzt, die eine effiziente Stromverteilung erfordern.

Integration erneuerbarer Energien:Geeignet zum Erhöhen der Spannung von Solar-PV-Anlagen für Privathaushalte oder zum Verringern der Spannung von Mininetzen.

Temporäre Bauleistung:Das leichte Design ermöglicht einen einfachen Einsatz für den vorübergehenden Strombedarf auf Baustellen.

Produktparameter (Spezifikation)

Tabelle: S13 Einphasen-Öltransformator – Typische Spezifikationen (11 kV / 0,23 kV oder 0,4 kV)*

Produktionsdetails

Kernmaterial und -prozess

Der Kern des einphasigen, in Öl getauchten elektrischen Transformators S13 besteht aus kaltgewalztem, kornorientiertem Siliziumstahl mit hoher Permeabilität und einer 45°-Stufenüberlappungsverbindung. Für Anwendungen, die höchste Effizienz erfordern, ist ein amorpher Legierungskern erhältlich, der die Leerlaufverluste im Vergleich zu herkömmlichem Siliziumstahl um bis zu 50 % reduziert. Der Kern ist präzisionsgeschnitten und mit einer halbtrockenen Glasbandbindung versehen, um Vibrationen und Geräusche zu minimieren.

Wickelstruktur

Sowohl die Hochspannungs- als auch die Niederspannungswicklung sind aus sauerstofffreien Kupferleitern gewickelt, was eine hohe Leitfähigkeit und minimale Widerstandsverluste gewährleistet. Die Niederspannungswicklung weist eine Folien- oder Spiralstruktur mit längs verlaufenden Ölkanälen auf, wodurch die mechanische Festigkeit und die Kurzschlussfestigkeit deutlich verbessert werden.

Isolier- und Kühlsystem

Als Kühl- und Dielektrikum wird standardmäßig hochwertiges mineralisches Isolieröl verwendet. Umweltfreundliche Isolierflüssigkeiten mit hohem Brennpunkt sind auf Anfrage erhältlich. Das Öl-Papier-Isoliersystem durchläuft strenge Vakuumtrocknungs- und Ölfüllprozesse, wodurch Restfeuchtigkeit und Luftblasen entfernt werden und eine Teilentladungs-Einsatzspannung gewährleistet wird, die weit über den Standardanforderungen liegt.

Tank und Abdichtung

Der Tank verfügt über ein Wellplattendesign, das sowohl für Wärmeableitung als auch für den Ausgleich der Wärmeausdehnung sorgt, sodass kein externes Ausdehnungsgefäß erforderlich ist. Die vollständig abgedichtete Struktur verhindert Öloxidation und das Eindringen von Feuchtigkeit und gewährleistet so einen wartungsfreien Betrieb über die gesamte Lebensdauer des Transformators. Zur serienmäßigen Sicherheitsausstattung gehören ein Überdruckventil und eine Ölstandsanzeige.

Fragen und Antworten: Produktion und Qualität

F: Welche Qualitätsprüfungen werden an jedem Transformator durchgeführt?

A: Jeder S13-Einphasentransformator wird vor der Auslieferung einer umfassenden Reihe von Routine- und Typprüfungen unterzogen, darunter Leerlaufverlust- und Lastverlustmessungen, Kurzschlussimpedanztests, induzierte Überspannungsfestigkeitstests, Teilentladungstests und Blitzimpulstests. Alle Testergebnisse sind dokumentiert und nachvollziehbar.

F: Wie trägt die Wellpappentankkonstruktion zur Zuverlässigkeit bei?

A: Das gewellte Tankdesign erfüllt drei entscheidende Funktionen: Es vergrößert die Oberfläche für eine effiziente Wärmeableitung, bietet eine flexible Expansionskapazität, um Änderungen des Ölvolumens mit der Temperatur auszugleichen, und schafft eine vollständig abgedichtete Umgebung, die das Öl von externen Verunreinigungen isoliert. Dadurch entfällt die Notwendigkeit eines Ölausdehnungsgefäßes und eines Entlüftungssystems, was potenzielle Fehlerquellen reduziert und die Wartung vereinfacht.

F: Wie hoch ist die erwartete Lebensdauer dieses Transformators?

A: Unter normalen Betriebsbedingungen ist der einphasige Öltransformator S13 für eine Lebensdauer von mindestens 30 Jahren ausgelegt. Die vollständig abgedichtete Konstruktion und die hochwertigen Materialien gewährleisten eine langfristige Zuverlässigkeit, ohne dass ein Ölwechsel oder eine Wartung des Kerns erforderlich ist.

Fertigungskapazität

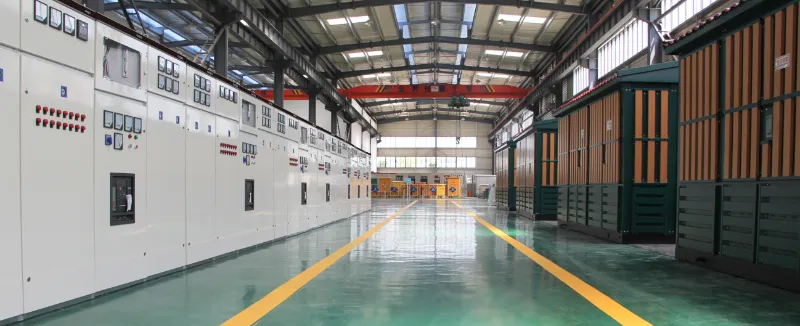

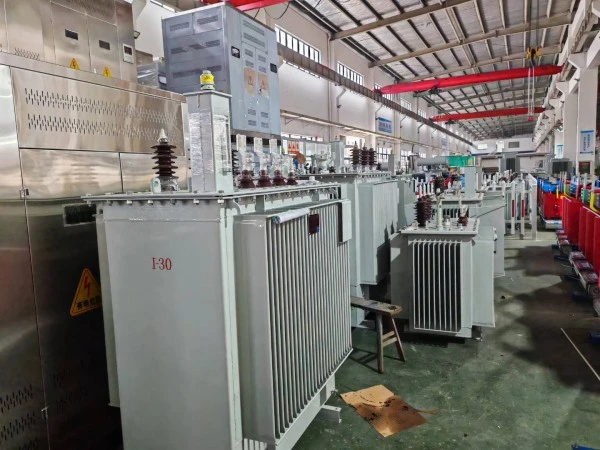

Lugao Power betreibt moderne Transformatorenproduktionslinien, die mit fortschrittlichen Wicklungs-, Kernschneide-, Vakuumtrocknungs- und Prüfgeräten ausgestattet sind. Wir unterstützen die OEM- und ODM-Fertigung und bieten maßgeschneiderte Lösungen für Spannung, Kapazität, Frequenz und internationale Standards, um stabile Qualität und zuverlässige Lieferung zu gewährleisten.

Produkt-After-Sales-Service

Nachdem der Transformator installiert und in Betrieb genommen wurde, ist er garantiert leckagefrei und der Lack blättert garantiert nicht ab oder verblasst. Es wird eine 5-Jahres-Garantie und lebenslanger technischer Support gewährt; Alle Qualitätsprobleme, die bei normalem Gebrauch innerhalb der Garantiezeit auftreten, werden abgedeckt.

Für alle S13-Einphasentransformatoren gilt ein lebenslanger Service-Support, der eine langfristige Verfügbarkeit von Ersatzteilen und technischer Unterstützung gewährleistet.

Die Lebensdauer beträgt unter spezifizierten Betriebsbedingungen mindestens 30 Jahre.

Im Falle eines Geräteausfalls reagiert der Lieferant innerhalb einer Stunde nach Erhalt der Benachrichtigung des Käufers und entsendet im Inland innerhalb von 24 Stunden technisches Personal zum Standort.

Serviceverpflichtung

Der einphasige elektrische Öltransformator S13 wird in strikter Übereinstimmung mit den Anforderungen des Qualitätsmanagementsystems ISO 9001:2015/2018 hergestellt und stellt sicher, dass das Produkt 100 % der Qualitätsstandards erfüllt, bevor es das Werk verlässt.

Unser Unternehmen bietet umfassenden Pre-Sales-, In-Sales- und After-Sales-Service, um die Kundenzufriedenheit sicherzustellen.

Unser Unternehmen bietet 5 Jahre Garantie und lebenslangen technischen Support. Bei Qualitätsproblemen reparieren oder ersetzen wir das Produkt kostenlos und stellen so eine 100-prozentige Kundenzufriedenheit sicher.

Fabrikstärke

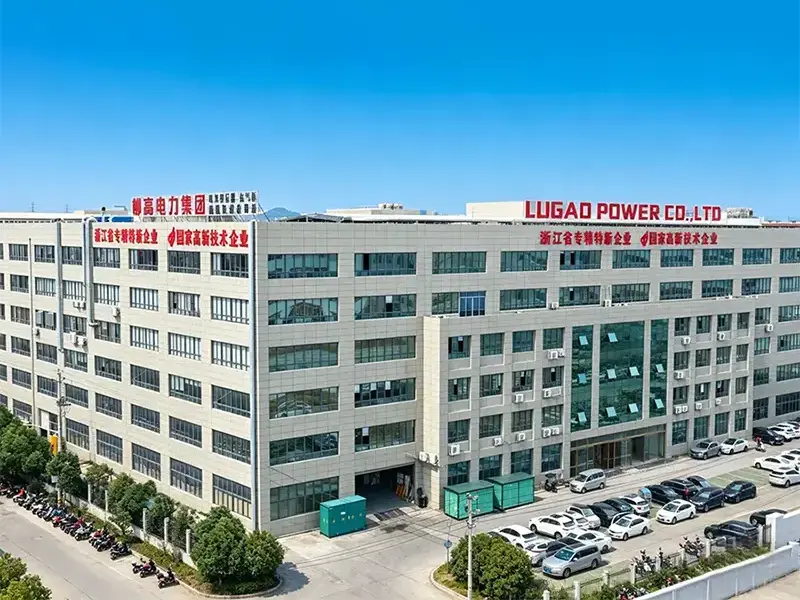

Mit jahrelanger Erfahrung in der Herstellung von Energieübertragungs- und -verteilungsgeräten,Lugao Powerhat eine professionelle Produktionsbasis aufgebaut, die sich der Lieferung zuverlässiger Transformatorlösungen für globale Versorgungsunternehmen, EPC-Auftragnehmer, Industrieanlagen und Projekte im Bereich erneuerbare Energien widmet.
