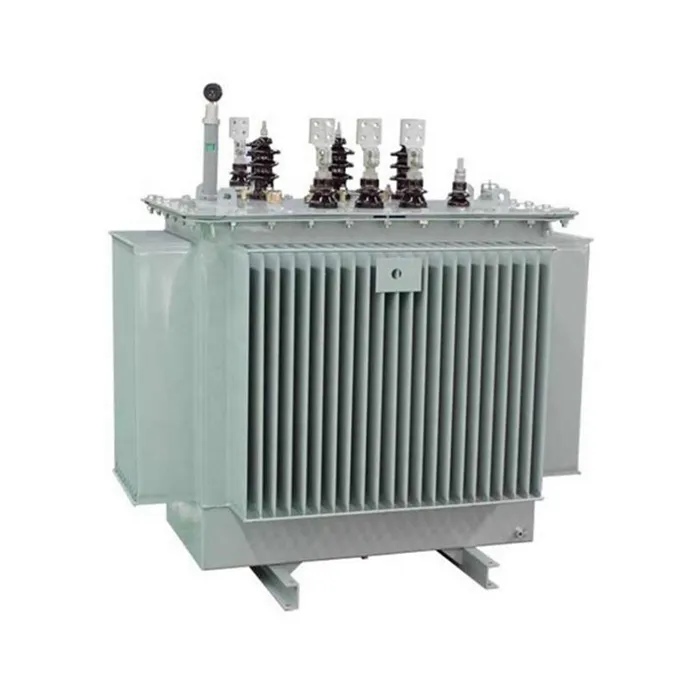

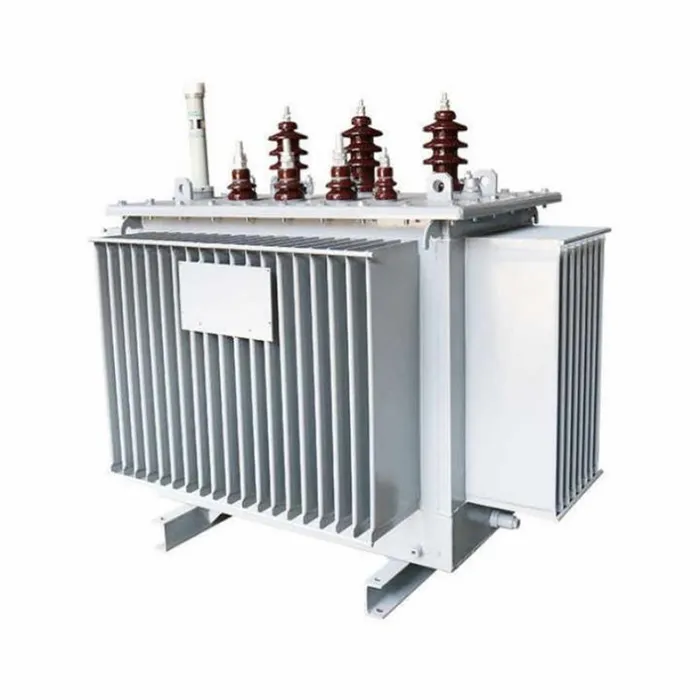

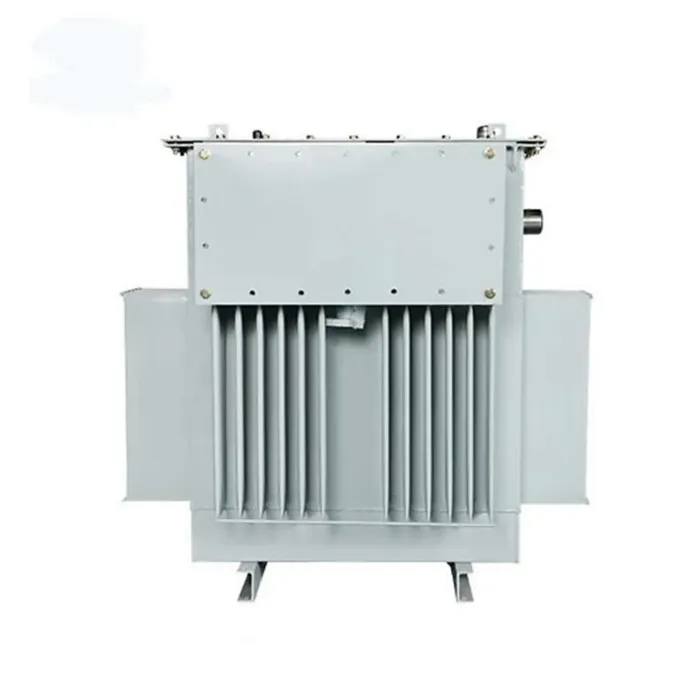

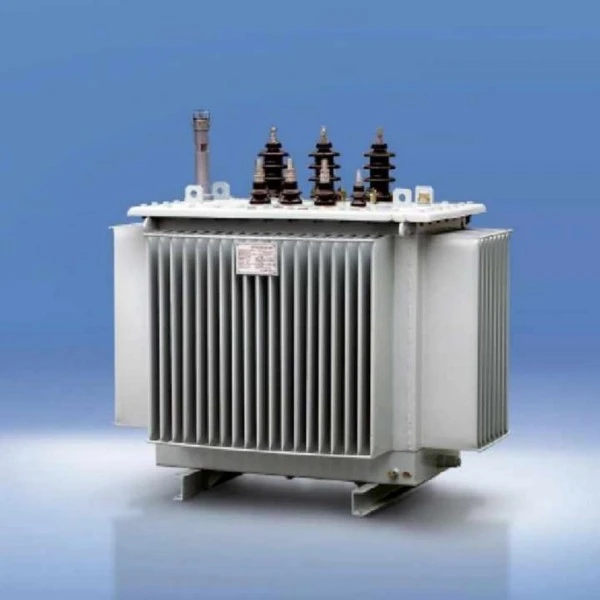

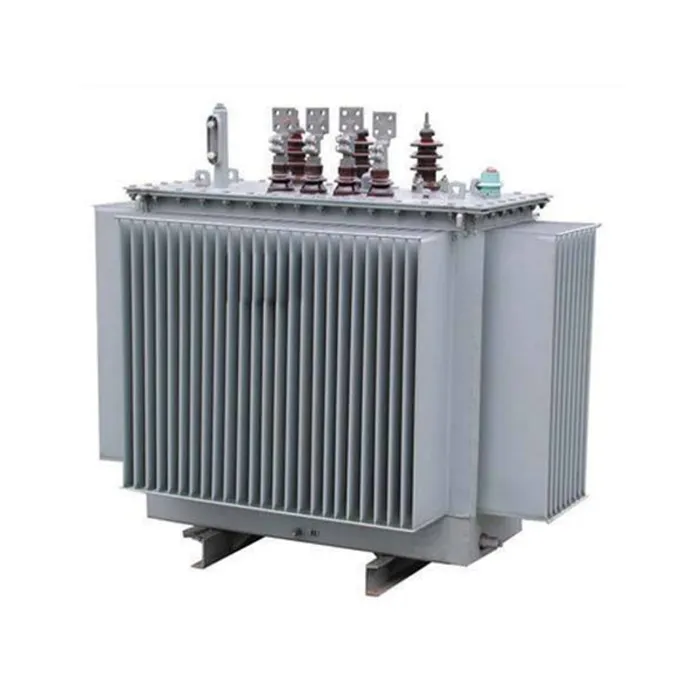

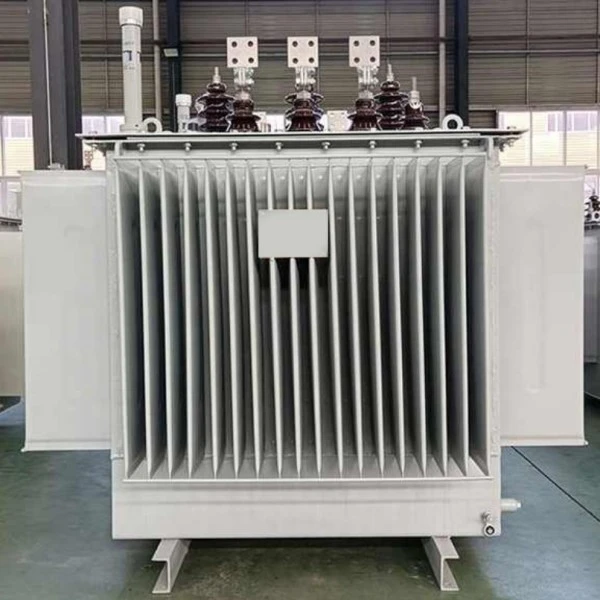

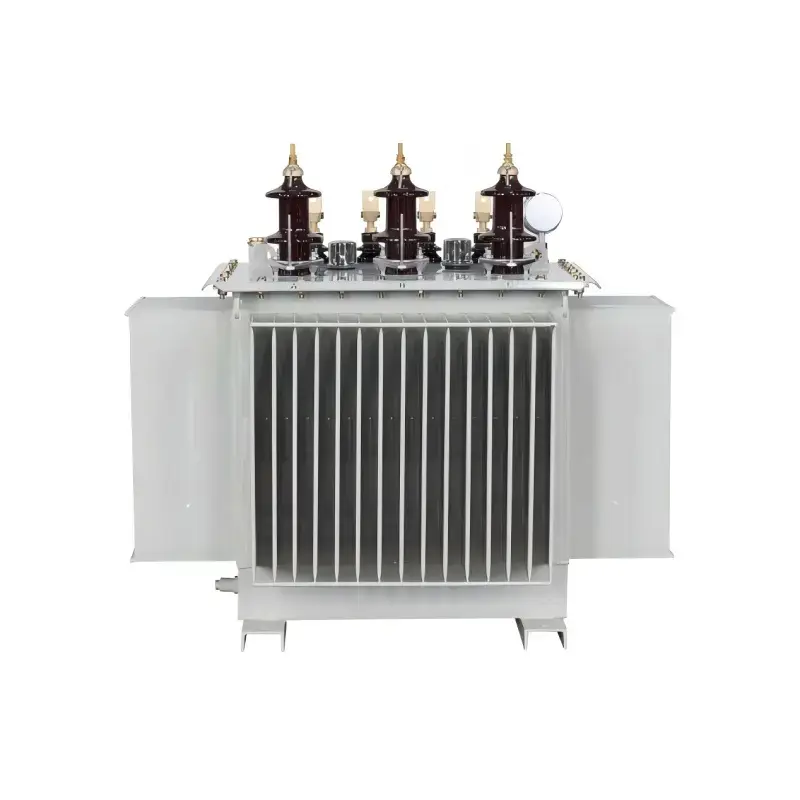

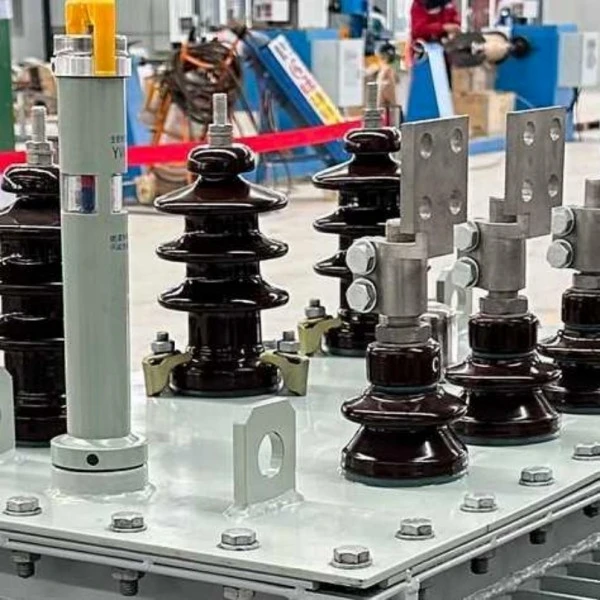

Dreiphasiger ölgefüllter Niederspannungstransformator S9

Der dreiphasige ölgefüllte Niederspannungstransformator S9 unseres Unternehmens ist ein äußerst zuverlässiges Leistungsgerät, das speziell für Niederspannungs-Stromverteilungssysteme entwickelt wurde. Durch den Kauf dieses Produkts erhalten Sie einen hochwertigen Transformator, der stabile Leistung mit Kosteneffizienz kombiniert und in Industrieanlagen, Gewerbegebäuden und Stromverteilungsszenarien für Privathaushalte weit verbreitet ist. Dieses Produkt verwendet hochwertige kaltgewalzte Siliziumstahlbleche und hochreine Kupferwicklungen. Seine optimierte Kernstruktur reduziert effektiv Hysterese- und Wirbelstromverluste und sorgt so für einen langfristig stabilen und zuverlässigen Betrieb. Das in Öl getauchte Isolationskühlsystem sorgt für eine hervorragende Wärmeableitung und Überlastfähigkeit und sorgt für eine stabile Ausgangsspannung auch bei Spannungsschwankungen oder erheblichen Laständerungen. Die vollständig versiegelte Struktur isoliert effektiv Feuchtigkeit und Verunreinigungen von außen, verlängert die Lebensdauer der Geräte und reduziert die Wartungshäufigkeit.

Produktparameter (Spezifikation)

Produkteigenschaften und Anwendung

Produktmerkmale

Energieeffizient und verlustarm:Im Vergleich zur vorherigen S7-Serie weist der S9-Transformator eine durchschnittliche Reduzierung der Leerlaufverluste um etwa 10 %, eine Reduzierung der Lastverluste um etwa 22 % und eine noch deutlichere Reduzierung des Leerlaufstroms um fast 46 % auf. Es handelte sich damals um ein landesweit gefördertes Energiesparprodukt.

Zuverlässiges Strukturdesign:

Kern:S9-Öltransformator aus hochwertigem, kaltgewalztem kornorientiertem Siliziumstahl mit vollständig geneigter, dreistufiger Überlappungskernstruktur, wodurch Verluste und Geräusche effektiv reduziert werden.

Wicklungen:Die Hochspannungswicklung hat eine mehrschichtige zylindrische Struktur, während die Niederspannungswicklung eine zylindrische oder verbesserte Spiralstruktur mit längs verlaufenden Ölkanälen verwendet, was die Wärmeableitung und mechanische Festigkeit verbessert.

Befestigungsvorgang:Alle Befestigungselemente verwenden selbstsichernde Muttern, die ein Lösen verhindern, und eine Kernpositionierungsstruktur sorgt für Stabilität beim Transport und im Langzeitbetrieb, sodass keine Kerninspektion und Hebewartung erforderlich sind.

Vollständig versiegelte Struktur (S9-M-Serie):Der Tank des S9-Verteilungstransformators ist mit gewellten Platten ausgestattet, die eine Atmungsfunktion bieten, um Änderungen des Ölvolumens auszugleichen und den herkömmlichen Ausdehnungsbehälter überflüssig zu machen. Diese vollständig abgedichtete Struktur isoliert das Transformatoröl vollständig von der Außenluft, verhindert wirksam das Eindringen von Sauerstoff und Feuchtigkeit und verzögert so die Alterung des Isolieröls.

Umfassender Sicherheitsschutz: Dreiphasiger ölgefüllter Niederspannungstransformator S9Ausgestattet mit Komponenten wie einem Überdruckventil, einem Zeigerthermometer und einem Gasrelais, die den Druck sofort abbauen, wenn der Innendruck zu hoch wird, und so einen sicheren Gerätebetrieb gewährleisten.

Vorteile der Funktionen

Deutlich reduzierte Betriebskosten:Der Kernvorteil liegt in der Energieeffizienz. Im Vergleich zur S7-Serie reduzieren sich die Betriebskosten des S9-Produkts um ca. 19 %, was im Langzeitbetrieb zu erheblichen Stromeinsparungen führt.

Hohe Betriebssicherheit:Durch eine verbesserte Spulenendenunterstützung, eine neue Isolationsstruktur und ein kurzschlussfestes Design wird die Fähigkeit, plötzlichen Kurzschlüssen standzuhalten, deutlich verbessert. Es hat Kurzschlusstests in einem landesweit anerkannten Testzentrum bestanden und gewährleistet so einen stabilen Betrieb auch unter widrigen Bedingungen wie Netzschwankungen.

Extrem niedrige Wartungskosten:Durch die vollständig abgedichtete Struktur ist kein Austausch des Transformatoröls während der normalen Lebensdauer erforderlich, was den Wartungsaufwand und die Kosten erheblich reduziert.

Hohe Anpassungsfähigkeit und ästhetisches Design:Das gewellte Tankdesign verbessert nicht nur die Effizienz der Wärmeableitung, sondern führt auch zu einem kompakteren und ästhetisch ansprechenderen Produkt, wodurch der Platzbedarf bei der Installation reduziert wird.

Produkte passen sich der Umgebung an

Anwendungsszenarien

Die dreiphasigen ölgefüllten Niederspannungstransformatoren S9 werden hauptsächlich in Terminal-Stromverteilungsanwendungen eingesetzt, bei denen 10-kV- oder 35-kV-Hochspannungsstrom in 400-V-Niederspannungsstrom umgewandelt werden muss. Spezifische Szenarien umfassen:

Geschlossener Typ (Serie S9-M): Besonders geeignet für Branchen wie die Erdöl- und Chemieverarbeitung. Diese Umgebungen enthalten typischerweise große Mengen an Öl und Chemikalien; Die vollständig abgedichtete Struktur isoliert wirksam korrosive Gase, schützt interne Komponenten und gewährleistet einen sicheren Betrieb.

Nicht geschlossener Typ (S9-Serie):Weit verbreitet in Industrie- und Bergbauunternehmen, auf Baustellen, Wohnanlagen, Handelszentren, Flughäfen, Bahnhöfen und anderen allgemeinen Industrie- und Zivilgebäuden als Stromverteilungsknotenpunkte.

Infrastruktur und Landwirtschaft:Wird häufig in U-Bahnen, Bohrplattformen, Ölförderplattformen sowie städtischen und ländlichen landwirtschaftlichen Stromnetzen verwendet, um eine stabile Stromversorgung für verschiedene Geräte bereitzustellen.

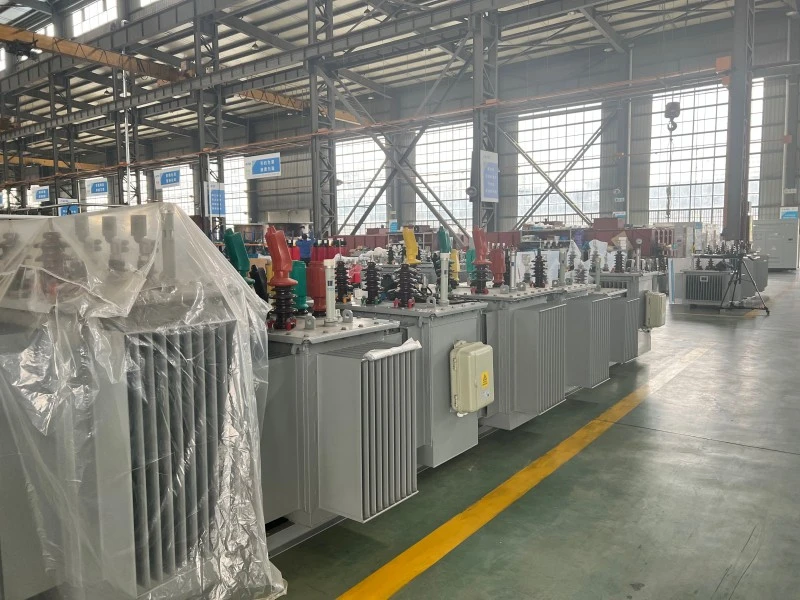

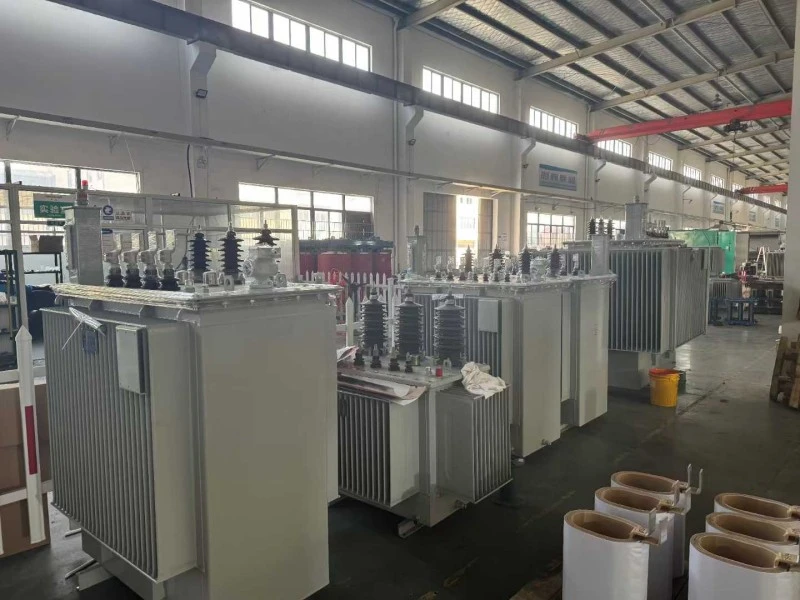

Produktionsdetails

Der dreiphasige Öltransformator wurde in Produktdetails umfassend optimiert. Durch das raffinierte Design der Kernkomponenten wie Kern, Spulen, Öltank und Befestigungselemente werden geringe Verluste, hohe Zuverlässigkeit und Wartungsfreiheit erreicht.

Kernkomponentenstruktur und -prozess

FAQ

Was ist ein dreiphasiger Ölverteilungstransformator S9?

Der dreiphasige Ölverteilungstransformator S9 ist ein Stromverteilungsgerät, das zur Umwandlung von Mittelspannungsstrom wie 6 kV, 10 kV, 11 kV oder 13,8 kV in Niederspannungsstrom wie 0,4 kV, 0,415 kV oder 0,433 kV verwendet wird. Es wird häufig in Industrieanlagen, Gewerbegebäuden, Wohnanlagen, Bergbaustandorten, landwirtschaftlichen Stromnetzen und Versorgungsverteilungssystemen eingesetzt.

Kann das Spannungsverhältnis des Öltransformators S9 individuell angepasst werden?

Ja. Lugao kann das Spannungsverhältnis an das lokale Netz und die Projektanforderungen anpassen. Zu den gängigen Optionen gehören 10 kV/0,4 kV, 11 kV/0,415 kV, 13,8 kV/0,4 kV und andere kundenspezifische Spannungskombinationen. Auch Schaltgruppe, Anzapfbereich, Frequenz und Zubehör können individuell angepasst werden.

Welcher Leistungsbereich ist für diesen Transformator verfügbar?

Der Öl-Verteilungstransformator S9 kann je nach Projektanforderungen mit unterschiedlichen Nennleistungen geliefert werden. Zu den gängigen Kapazitäten gehören 5 kVA, 10 kVA, 30 kVA, 50 kVA, 100 kVA, 250 kVA, 500 kVA, 1000 kVA, 1600 kVA, 2000 kVA und 2500 kVA. Bitte kontaktieren Sie Lugao für eine geeignete Modellauswahl basierend auf Ihrem Lastbedarf.

Was ist der Unterschied zwischen S9- und S11-Öltransformatoren?

Im Vergleich zur S9-Serie ist dieS11-Seriehat normalerweise einen geringeren Leerlaufverlust und eine bessere Energiesparleistung. Der S9-Transformator wird aufgrund seines stabilen Betriebs, seines ausgereiften Designs und seiner Kosteneffizienz immer noch häufig in vielen Verteilungsprojekten eingesetzt. Die endgültige Auswahl hängt vom Projektbudget, den Effizienzanforderungen, den lokalen Standards und den Betriebsbedingungen ab.

Ist der Öltransformator S9 für die Außenaufstellung geeignet?

Ja. Der Öltransformator S9 kann für die Außenaufstellung konzipiert werden. Es kann je nach Projektanforderungen mit einem versiegelten Öltank, einer Korrosionsschutzbeschichtung, einem Überdruckventil, einem Thermometer, einer Ölstandsanzeige und anderem Schutzzubehör ausgestattet werden. Für raue Umgebungen geben Sie bitte vor dem Angebot Höhe, Umgebungstemperatur, Luftfeuchtigkeit und Verschmutzungsgrad an.

Welche Kühlmethode verwendet dieser Transformator?

Der ölgefüllte Verteilungstransformator S9 verwendet üblicherweise ONAN-Kühlung, was Oil Natural Air Natural Cooling bedeutet. Das Transformatoröl zirkuliert auf natürliche Weise im Inneren des Tanks, um Wärme zu übertragen, während die äußere Tankoberfläche die Wärme durch natürliche Luftkühlung ableitet.

Kann Lugao OEM- oder kundenspezifische Transformatordienstleistungen anbieten?

Ja. Lugao bietet OEM- und kundenspezifische Transformatordienstleistungen an. Zu den Anpassungsoptionen gehören Nennkapazität, Spannungsverhältnis, Frequenz, Schaltgruppe, Anzapfbereich, Gehäusedesign, Transformatorzubehör, Lackierfarbe, Typenschild und Verpackungsanforderungen.

Produkt-After-Sales-Service

1. Nachdem der Transformator vor Ort installiert und in Betrieb genommen wurde, ist garantiert, dass er leckagefrei ist und die Farbe garantiert nicht abblättert oder verblasst. Es wird eine Garantie von 5 Jahren gewährt; Alle Qualitätsprobleme, die bei normalem Gebrauch innerhalb der Garantiezeit auftreten, werden von der Garantie abgedeckt.

2. Für alle Produkte gilt ein lebenslanger Service, der die Vollständigkeit des Produktzubehörs gewährleistet.

3. Die Lebensdauer beträgt mindestens 30 Jahre.

4. Im Falle eines Geräteausfalls reagiert der Lieferant innerhalb einer Stunde nach Erhalt der Benachrichtigung des Käufers und entsendet im Inland innerhalb von 24 Stunden technisches Personal zum Standort.

Serviceverpflichtung

1. Unsere Produkte werden in strikter Übereinstimmung mit den Anforderungen des Qualitätsmanagementsystems ISO9001-2015 hergestellt und gewährleisten so eine 100-prozentige Produktqualität, bevor sie das Werk verlassen.

2. Unser Unternehmen bietet umfassenden Pre-Sales-, Verkaufs- und After-Sales-Service, um die Kundenzufriedenheit sicherzustellen.

1. Unser Unternehmen gewährt eine 60-monatige Garantie. Bei Qualitätsproblemen reparieren oder ersetzen wir das Produkt kostenlos und stellen so eine 100-prozentige Kundenzufriedenheit sicher.

Die Konstruktion und Prüfung von Transformatoren muss den folgenden Normen entsprechen:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 „Leistungstransformatoren“

GB/T6451-2015 „Spezifikation und technische Anforderungen für ölgefüllte Leistungstransformatoren“

JB/T3837-2010 „Methode zur Zusammenstellung von Typenbezeichnungen für Transformatorprodukte“

GB/T311.1-3.11-97 „Isolationskoordination und Hochspannungsprüftechniken für Hochspannungsübertragungs- und -transformationsgeräte“

GB10237-88 „Isolationspegel und dielektrische Prüfungen für Leistungstransformatoren – Luftabstände zur externen Isolierung“

GB7595-87 „Qualitätsstandard für Transformatorenöl im Betrieb“

GB7328-87 „Messung des Schallpegels für Transformatoren“

GB7534-87 „Messung der Teilentladung“

GB/T15164-94 „Ladeleitfaden für Öltransformatoren“

DL/T586-95 „Technischer Leitfaden für die Fertigungsüberwachung von Benutzern von Energieanlagen“

GB/T311.1-3.11-97 „Isolationskoordination und Hochspannungsprüftechniken für Hochspannungsübertragungs- und -transformationsgeräte“

GB2536-1990 „Transformatoröl“

JB/T56011-92 „Produktqualitätsklassifizierung für ölgefüllte Leistungstransformatoren“

ZBK41005-89 „Schallpegel von 6-220-KV-Transformatoren“
