Zuverlässiger Schaltanlagenhersteller für den weltweiten industriellen Energiebedarf

Wenn Schutzrelais einen Fehler nicht innerhalb des kritischen 0,1-Sekunden-Fensters beheben, kann der entstehende Lichtbogen die Sammelschienen verdampfen lassen und katastrophale Stromausfälle in Umspannwerken auslösen. Als spezialisierter, in China ansässiger Schaltanlagenhersteller beseitigt Lugao Power Co., Ltd. diese Schwachstellen bei der Verteilung durch unsere IEC-zertifizierten, streng getesteten metallgekapselten Schaltanlagensysteme. Seit 2016 liefert unser ISO9001- und SGS-zertifiziertes Werk luft- und gasisolierte Schaltanlagen, die Versorgungsunternehmen, EPC-Auftragnehmern und Industrieanlagen zuverlässige Plug-and-Play-Schutz- und Steuerungslösungen bieten und so die Inbetriebnahmezeit vor Ort um bis zu 50 % verkürzen.

So wählen Sie zwischen luftisoliert undGasisolierte Schaltanlagefür Ihr Projekt?

Bei der Bewertung qualifizierter Schaltanlagenlieferanten stellen sich technische Beschaffungsteams häufig die Frage: Sollten wir für unser Umspannwerk AIS- oder GIS-Technologie spezifizieren? Die Antwort hängt von der verfügbaren Standortfläche, den Umgebungsbedingungen und der langfristigen Wartungsstrategie ab.



Luftisolierte Schaltanlagen (AIS) verfügen über eine traditionelle, transparente Struktur mit sichtbaren Trennstellen und zugänglichen Sammelschienen. Bei diesem Design stehen einfache Inspektion, unkomplizierte Wartung und Kosteneffizienz im Vordergrund. Die AIS-Lösungen von Lugao, wie etwa die metallgekapselte 13,8-kV-Schaltanlage, sind mit einem robusten Stahlrahmen, hochfesten Isoliermaterialien und Kupfersammelschienen ausgestattet und gewährleisten einen zuverlässigen Betrieb in Standard-Umspannwerksumgebungen, in denen der Platz nicht stark eingeschränkt ist.



Im Gegensatz dazu verfügen gasisolierte Schaltanlagen (GIS) über ein kompaktes, vollständig abgedichtetes Gehäuse, das mit SF6-Gas gefüllt ist und eine außergewöhnliche Spannungsfestigkeit auf einem Bruchteil der Stellfläche bietet. Dieses Design ist ideal für städtische unterirdische Umspannwerke, Hochhäuser und Industriegebiete mit begrenzten Grundstücken.



Beide Designs haben die gleichen Kernvorteile – werkseitige Vorprüfung, modularer Aufbau und schnelle Bereitstellung – aber die Wahl richtet sich letztendlich nach Ihren lokalen Netzstandards, der verfügbaren Standortfläche und den Anforderungen an den Wartungszugang. Lugao bietet beide Konfigurationen mit vollständiger Anpassung an und gewährleistet so eine nahtlose Integration unabhängig von regionalen Projektspezifikationen.

Wie validiert Lugao die dielektrische Integrität und Kurzschlussfestigkeit?

Schaltanlagen müssen Blitzstößen, Schaltüberspannungen und den immensen elektromagnetischen Kräften, die bei Netzfehlern entstehen, standhalten. Lugao-Schaltanlagensysteme sind mit Fundamenten mit hoher Dielektrizitätskonstante ausgestattet, die durch strenge Tests validiert wurden: Sie halten einer Netzfrequenz von 42 kV für eine Minute stand und halten Blitzimpulsen bei 75 kV auf der Hochspannungsseite stand, wodurch die Normen IEC 62271-1 erfüllt oder übertroffen werden.

Die Kurzschlussfestigkeit ist nicht verhandelbar. Unsere Schaltanlagen werden auf ihre Kurzschlussfestigkeit getestet, beispielsweise auf 20 kA bis 40 kA RMS auf der Hochspannungsseite. Nachprüfungen bestätigen die Integrität der Sammelschienenverbindungen und keine strukturelle Verformung und stellen so den Projektingenieuren die Systemstabilität unter den anspruchsvollsten Fehlerbedingungen sicher.

Welche baulichen Schutzmaßnahmen und Umweltanpassungen sind integriert?

Das Schaltanlagengehäuse ist Witterungseinflüssen, Staub und versehentlichen Stößen ausgesetzt und stellt den ersten Schutz vor Umweltschäden dar. Lugao-Schaltanlagen erreichen die Schutzart IP4X für Innengeräte und höhere Schutzarten für Außeninstallationen und bieten einen wirksamen Widerstand gegen das Eindringen fester Partikel und Wasserspritzer. Das aus korrosionsbeständigem Stahl mit korrosionsbeständiger Oberflächenbehandlung (≥ 2 mm Dicke für kritische Komponenten) gefertigte Gehäuse hält extremen Umgebungstemperaturen, hoher Luftfeuchtigkeit und korrosiver Küstenatmosphäre stand und gewährleistet so die strukturelle Integrität für jahrzehntelangen Einsatz.

Welche Konfigurationen, Spannungsklassen und Kapazitäten kann Lugao liefern?

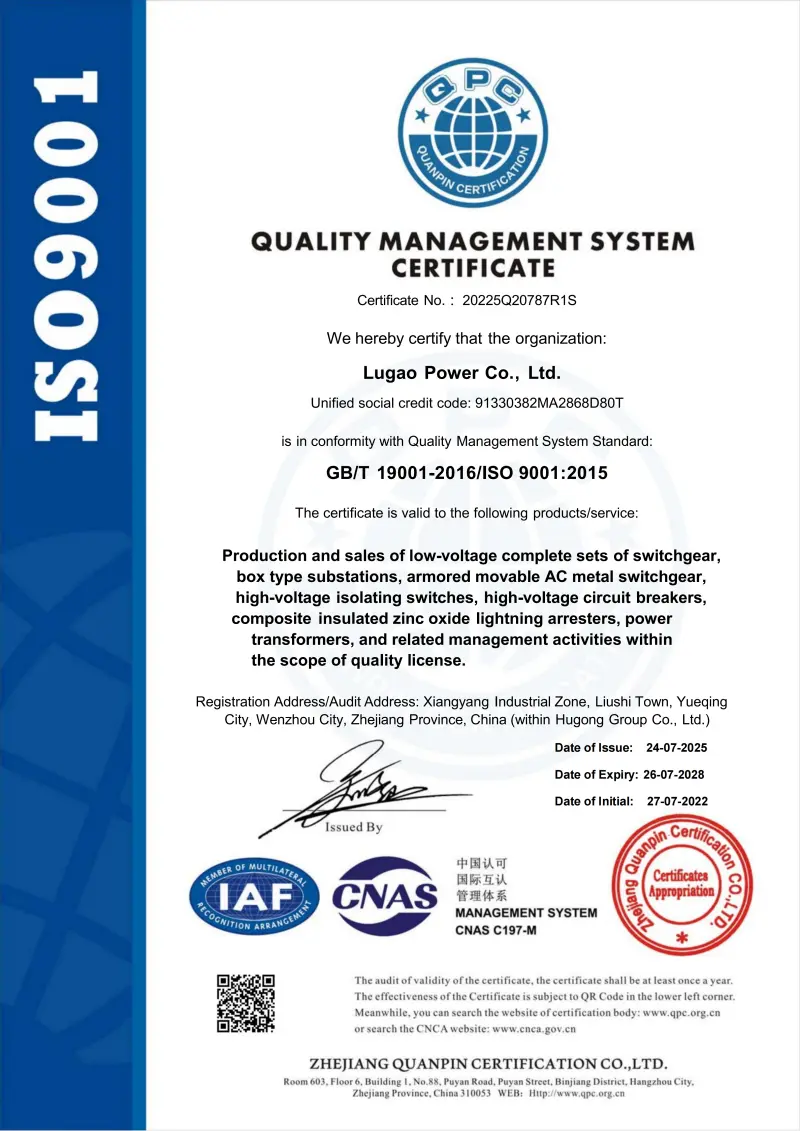

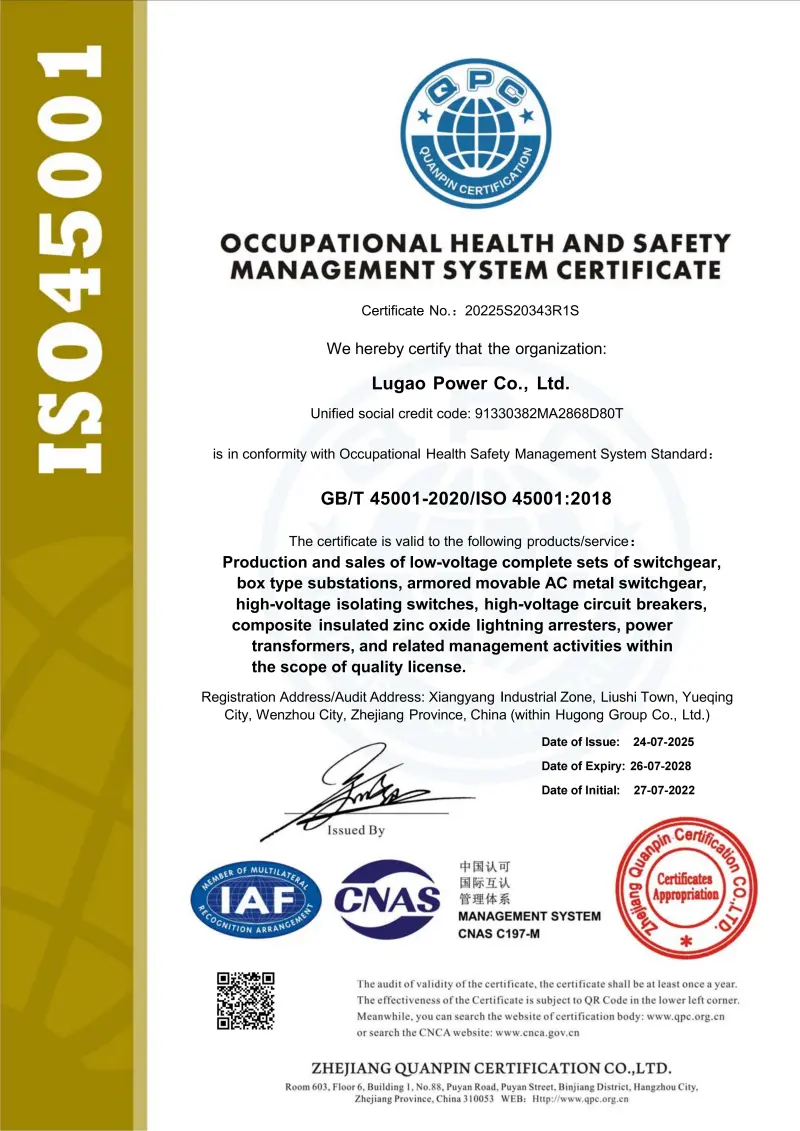

Die ISO9001- und SGS-zertifizierte Produktionswerkstatt von Lugao, ausgestattet mit professionellen Montagelinien und Prüffeldern mit voller Leistung, fertigt Schaltanlagensysteme in strikter Übereinstimmung mit den internationalen Standards IEC, GB, CE und CCC und unterstützt den direkten Plug-and-Play-Einsatz ohne kostspielige Standortänderungen.

Spannungsklassen und Kapazitätsbereiche:

· 33 kV / 40,5 kV Mittelspannungs-Hochspannungsschaltanlage:Konzipiert für Umspannwerke, Windpark-Kollektorsysteme und Schwerindustriegebiete, die eine robuste Kurzschlussfestigkeit und niedrige Teilentladungswerte erfordern. Erhältlich als luftisolierte KYN61-40.5- oder GIS-Konfiguration.

· 24kV / 13,8kV Mittelspannungsschaltanlage:Ausgestattet mit intelligenten Modulen, die Fernsteuerung, Erfassung und Schutz für staatliche Netzautomatisierungsanwendungen ermöglichen. Geeignet für städtische Hochhäuser, Wohnanlagen und kommunale Infrastruktur.

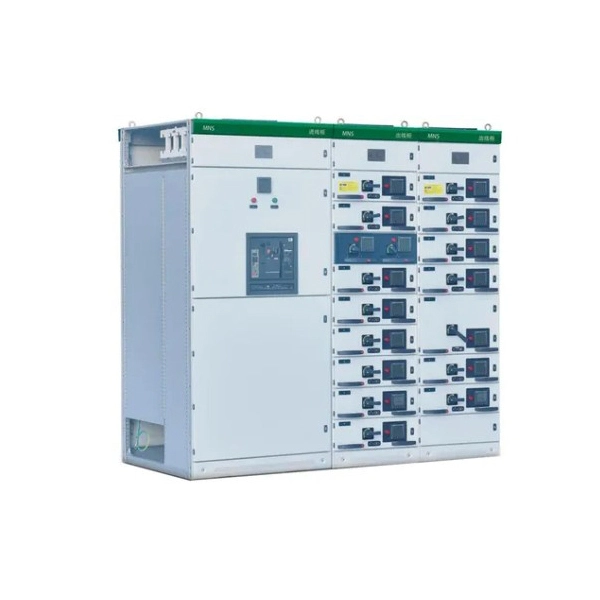

· 11-kV-/12-kV-Verteilungsschaltanlage:Ideal für Gewerbekomplexe, Wohnanlagen und ländliche Elektrifizierungsprojekte. Verfügt über feste oder ausfahrbare Ausführungen mit Vakuum-Leistungsschalteroptionen.

Schaltanlagen- und Komponentenoptionen:

Lugao bietet flexible interne Konfigurationen, um den spezifischen Projektanforderungen gerecht zu werden:

· Leistungsschaltertyp:Vakuum-Leistungsschalter (VCB) für Mittelspannungsanwendungen, der im Vergleich zu anderen Typen eine bessere Lichtbogenlöschung und eine längere Lebensdauer bietet. SF6-Leistungsschalter sind für Anwendungen mit höherer Spannung verfügbar, die eine robuste Unterbrechungsfähigkeit erfordern.

· Schaltschranktypen:XGN15-, HXGN17- oder KYN28A-Schränke mit festem oder ausziehbarem Design, die Ringnetzwerk-, Terminal- oder Dual-Stromversorgungsmodi unterstützen.

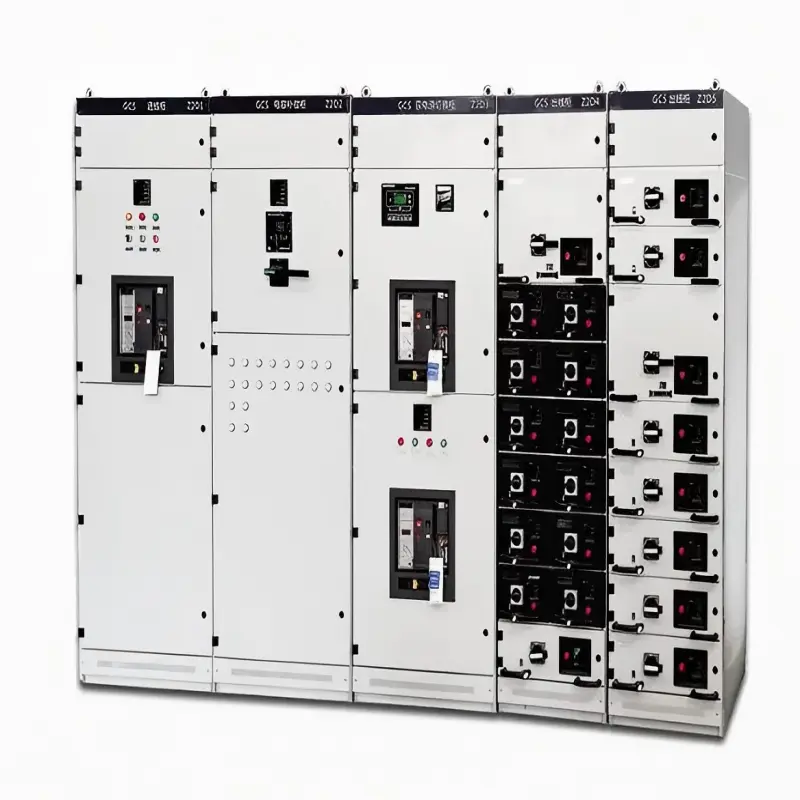

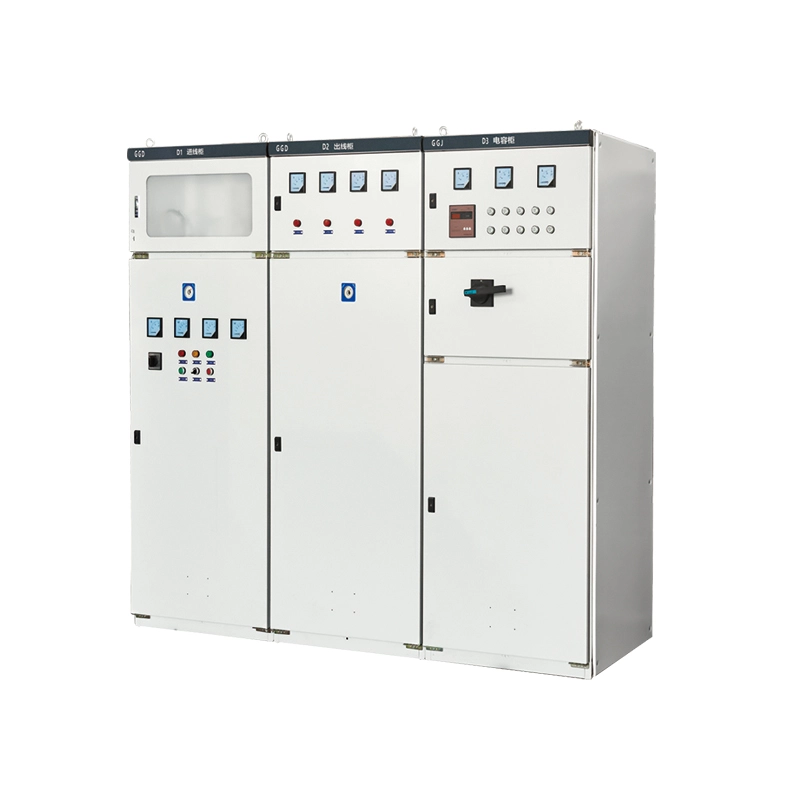

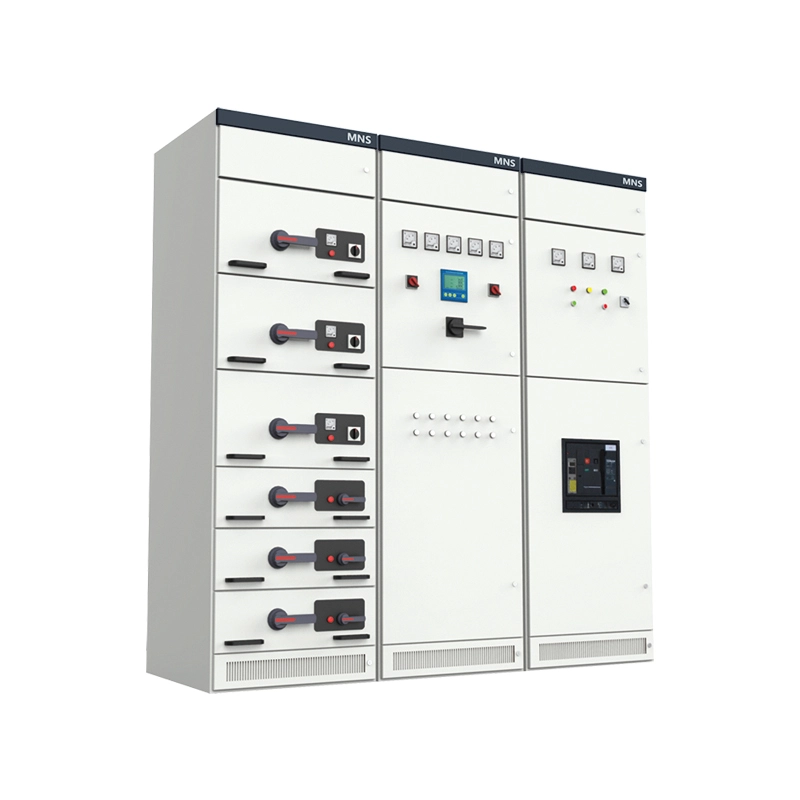

· Niederspannungsverteilung:GGD, GCS oderMNS-Schaltanlagemit eingehenden, ausgehenden und reaktiven Kompensationsfunktionen, die plattenartige oder schrankmontierte Strukturen unterstützen.

Wie wählt man die ideale Schaltanlagenkonfiguration für städtische Standorte mit begrenztem Platzangebot aus?

Für herkömmliche Umspannwerke mit reichlich Stellfläche sind herkömmliche AIS-Installationen weiterhin machbar. Allerdings erfordern städtische Unterstationen, kompakte GIS-Installationen und überlastete Gewerbegebiete flächenoptimierte Lösungen. Lugao bietet eine maßgeschneiderte Optimierung der Grundfläche und reduziert den gesamten Bodenflächenbedarf durch den Einsatz von Schaltanlagen mit hoher Dichte und integrierten Designs. GIS-Lösungen eignen sich aufgrund ihres kompakten Volumens besonders für die städtische Verteilung, wo die Grundstückskosten unerschwinglich sind. AIS-Einheiten sind zwar größer, bieten aber einen besseren Servicezugang für industrielle Anwendungen, bei denen die Wartungshäufigkeit höher ist.

Sehen Sie sich unsere Produktionslinie anVideo

Erleben Sie Lugaos herausragende Schaltanlagenfertigung aus erster Hand:
