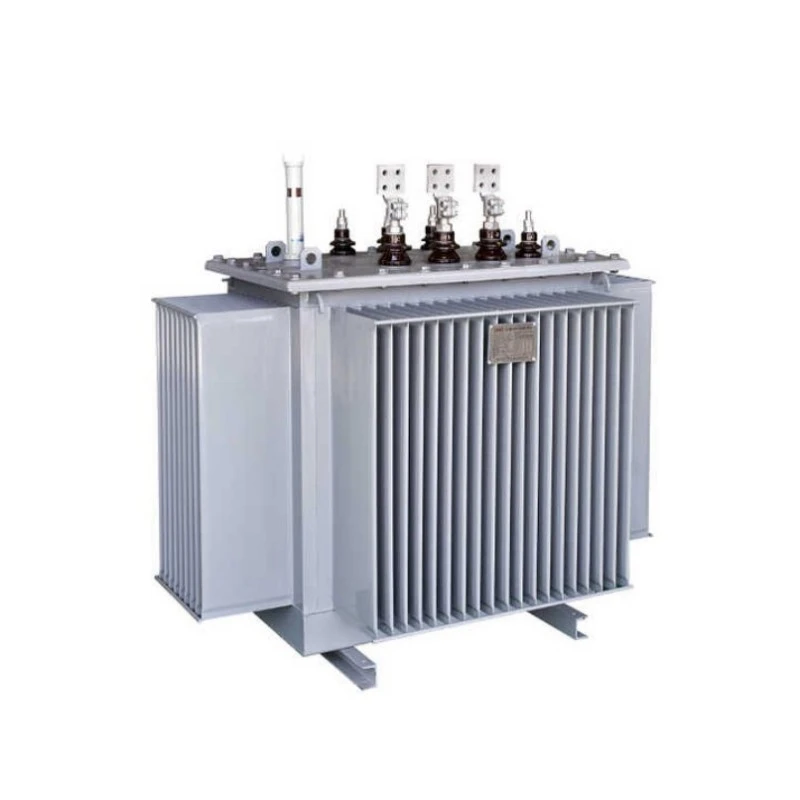

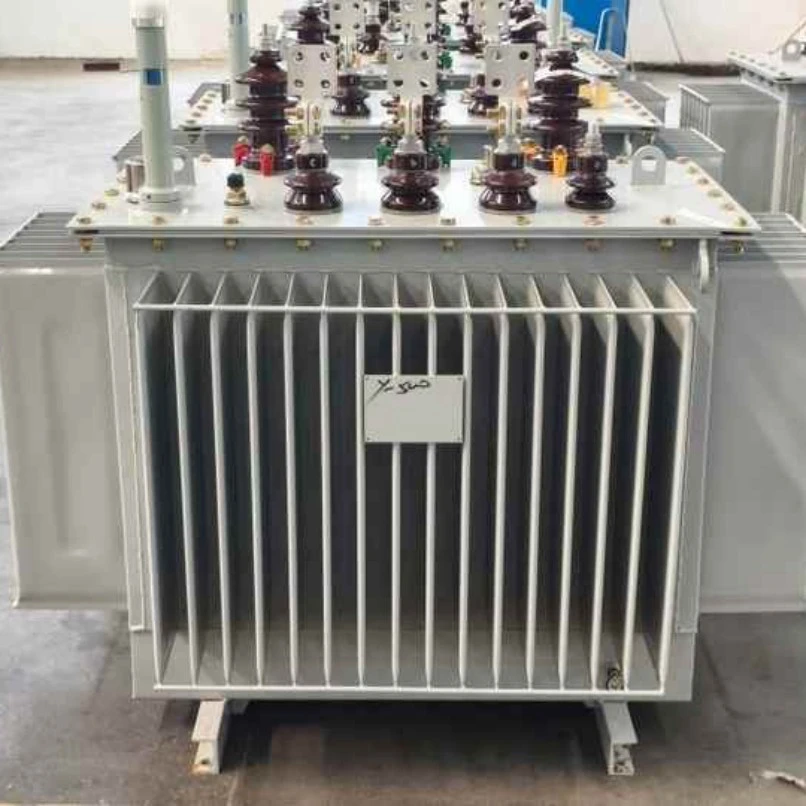

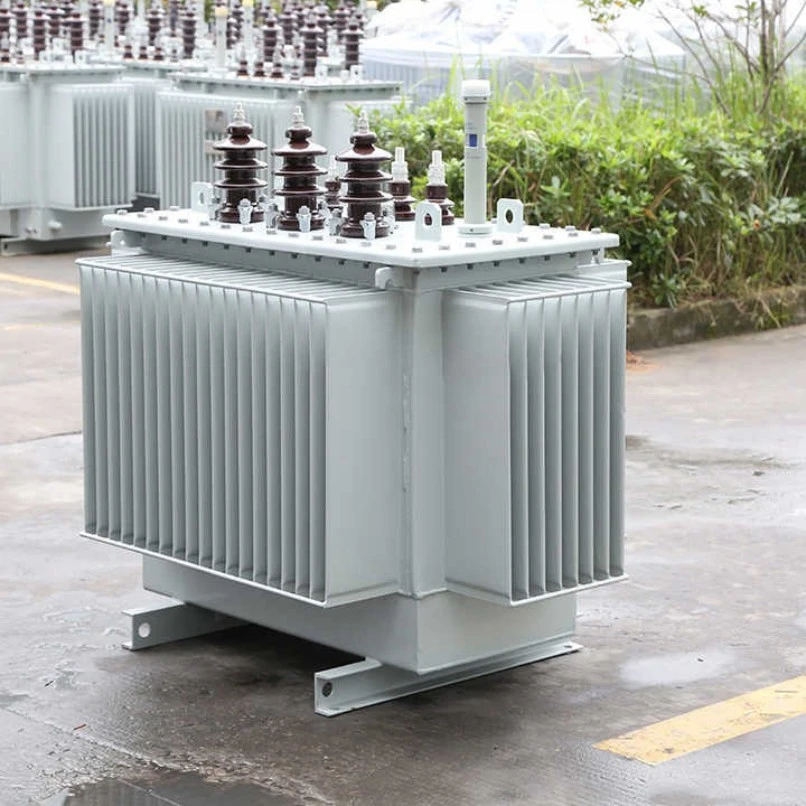

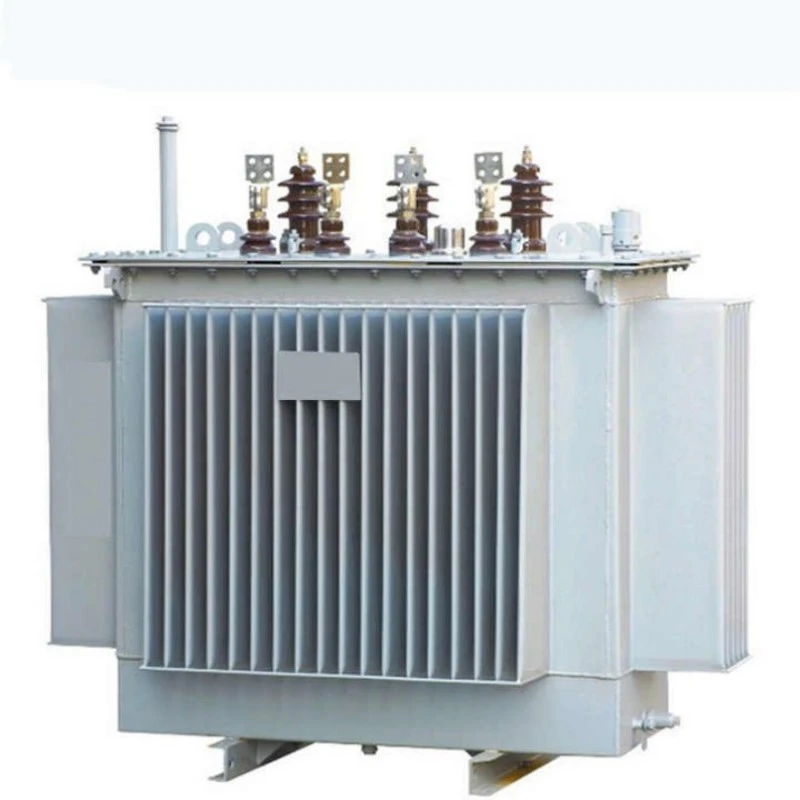

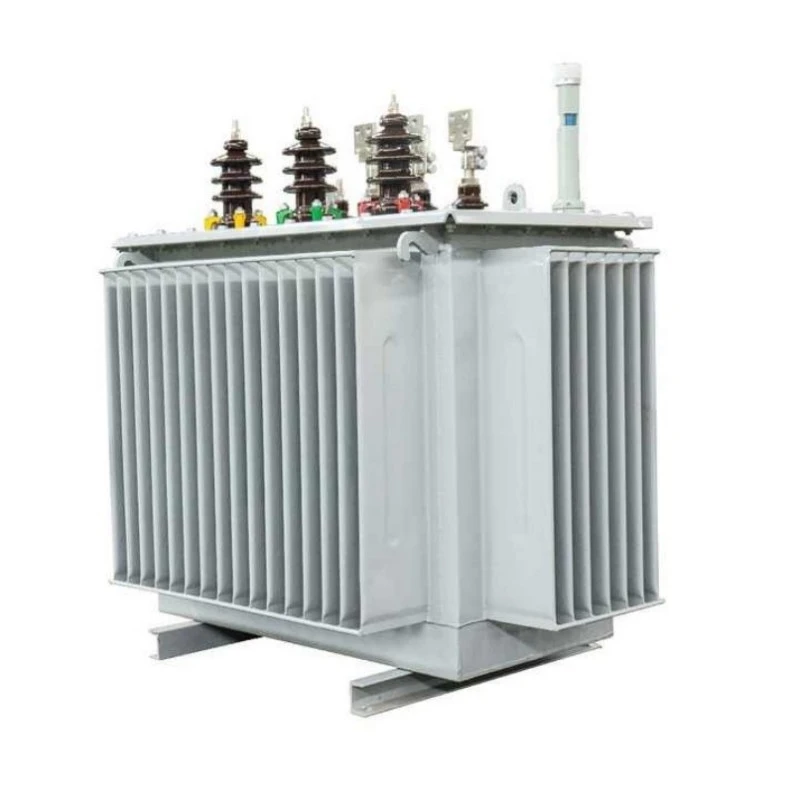

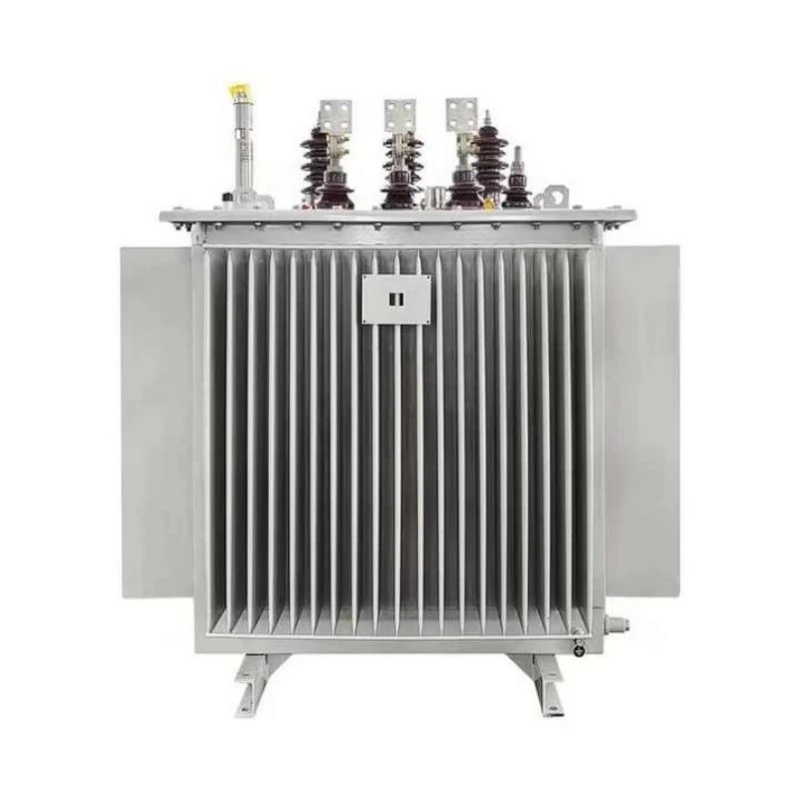

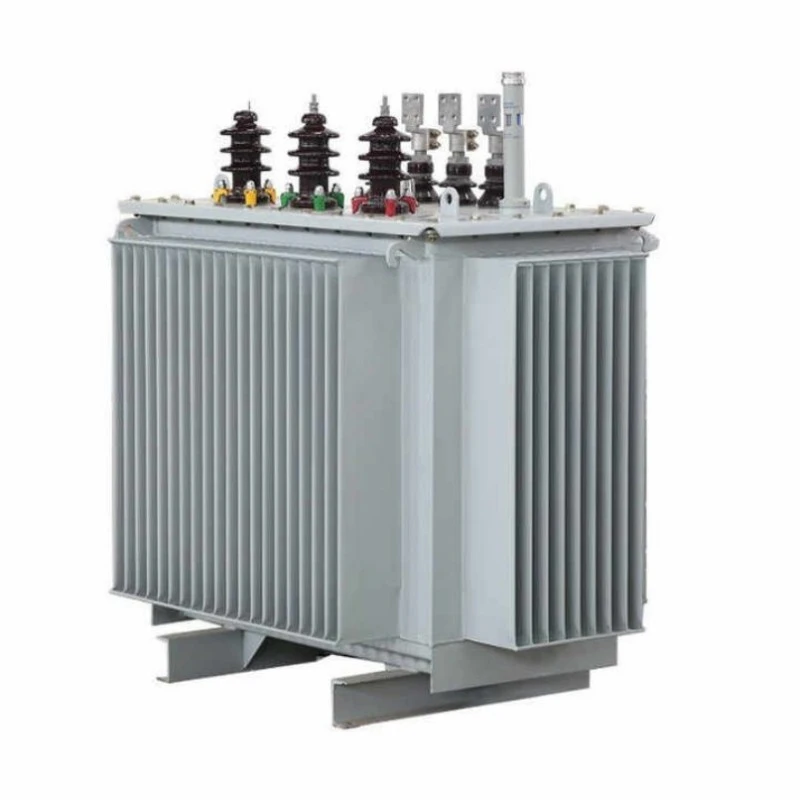

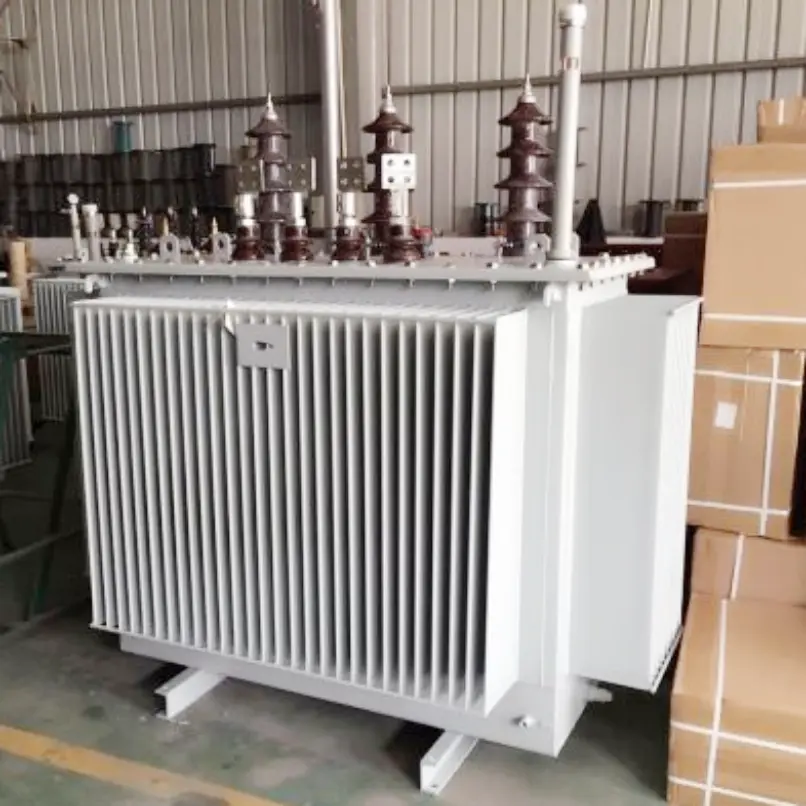

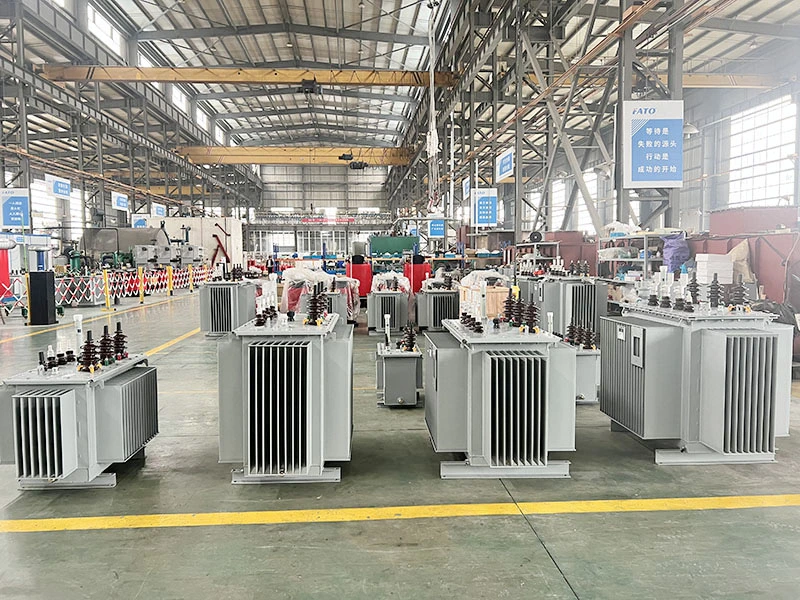

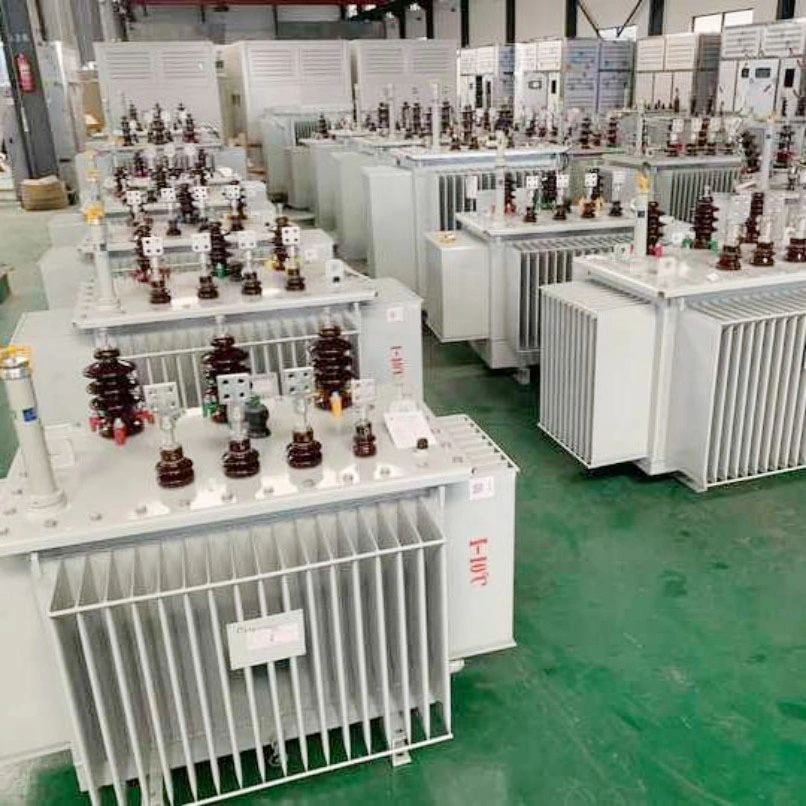

S11 Kompakter elektrischer Öltransformator für Umspannwerke

Der elektrische Öltransformator S11 Compact Substation unseres Unternehmens ist eine hocheffiziente und energiesparende Lösung, die speziell für moderne Stromverteilungsnetze entwickelt wurde. Mit dem Kauf dieses Produkts erhalten Sie eine integrierte Einheit, die einen Transformator,Hochspannungsschaltanlagen, und Niederspannungsverteilungsausrüstung, wodurch Installationsraum und Baukosten erheblich gespart werden.

Dieses Produkt verwendet einen verlustarmen Siliziumstahlkern und Kupferwicklungen mit hoher Leitfähigkeit, was zu deutlich geringeren Leerlaufverlusten als die nationalen Standards führt, was zu einer erheblichen Reduzierung des Energieverbrauchs im Langzeitbetrieb führt. Das in Öl getauchte Kühlsystem gewährleistet eine hervorragende Wärmeableitung und sorgt für einen stabilen Betrieb auch unter Hochtemperatur- und Hochlastbedingungen. Sein kompakter modularer Aufbau erleichtert Transport und Installation und erhöht die Wartungssicherheit vor Ort.

Produkteigenschaften und Anwendung

Merkmale

1. Erfüllen oder übertreffen die ANSI.IEC.GB.SANS.Standards

2. Sichere Handhabung, Installation und Betrieb.

3. Attraktives, modernes Erscheinungsbild

4. Angemessene Struktur

5. Vollständig versiegelt

6. Höhere Systemzuverlässigkeit

7. Hohe Sicherheit und Zuverlässigkeit im Betrieb

8. Hohe Überlastfähigkeit und Effizienz

9. Robuste Konstruktion mit hervorragenden Kurzschluss- und thermischen Widerstandsfähigkeiten

10. Transformatoren sind effizienter durch geringere Leerlaufverluste und geringere Lastverluste

Der elektrische Öltransformator der kompakten Umspannstation S11 bietet vier Hauptvorteile:

Hohe Effizienz und Energieeinsparung:Durch die Verwendung von verlustarmem Siliziumstahl und einer optimierten Kernstruktur sind sowohl Leerlauf- als auch Lastverluste deutlich geringer als bei herkömmlichen Produkten, was den nationalen Energiesparrichtlinien entspricht und die Betriebskosten im Langzeitbetrieb erheblich senkt.

Hervorragende Wärmeableitung und Überlastfähigkeit:alsÖltransformatorAls Kühl- und Isoliermedium wird Hochleistungsisolieröl verwendet, das eine hohe Wärmeableitungseffizienz bietet und einen stabilen Betrieb auch bei hohen Temperaturen, schwerer Last oder rauen Bedingungen aufrechterhält, wodurch die Lebensdauer der Ausrüstung effektiv verlängert wird.

Kompaktes Strukturdesign:Die elektrischen Öltransformatoren S11 für kompakte Umspannwerke wurden speziell für kompakte Umspannwerke entwickelt und zeichnen sich durch eine geringe Stellfläche und eine kompakte Struktur aus, die eine einfache Installation und Wartung ermöglicht. Sie eignen sich besonders gut für Stromverteilungsstandorte im Innen- oder Außenbereich, bei denen der Platz knapp ist.

Hohe Zuverlässigkeit und Sicherheit:Die vollständig abgedichtete Struktur verhindert wirksam Öloxidation und das Eindringen von Feuchtigkeit, bietet eine hervorragende Isolationsleistung und Kurzschlussfestigkeit und gewährleistet einen langfristig sicheren und stabilen Betrieb unter komplexen Netzbedingungen.

Anwendung

Normale Betriebsbedingungen des Transformators

1. Die Höhe über dem Meeresspiegel liegt unter 1000 m;

2. Umgebungstemperatur;

3. Höchste Lufttemperatur +40°C;

4. Höchste tägliche durchschnittliche Lufttemperatur +30°C;

5. Höchste jährliche durchschnittliche Lufttemperatur +20°C;

6. Niedrigste Außenlufttemperatur -25°C;

Hauptanwendungsszenarien

Städtische Stromverteilungsnetze:Geeignet für kompakte Umspannwerke in Wohngebieten, Gewerbegebieten und Industrieparks, um den Strombedarf mit hoher Dichte zu decken.

Neue Energieprojekte:S11-Kompakt-Umspannwerks-Öltransformatoren werden häufig in der Aufwärts- oder Verteilungsstufe von Photovoltaik- und Windkraftanlagen eingesetzt und halten rauen Außenumgebungen stand.

Infrastrukturbau:Geeignet für Standorte mit hohen Anforderungen an die Zuverlässigkeit der Stromversorgung, wie Flughäfen, U-Bahnen, Krankenhäuser und Rechenzentren.

Temporäre und Notstromversorgung:Kompakte Struktur, leicht zu transportieren, geeignet für temporäre Umspannwerke oder Notfallreparaturszenarien.

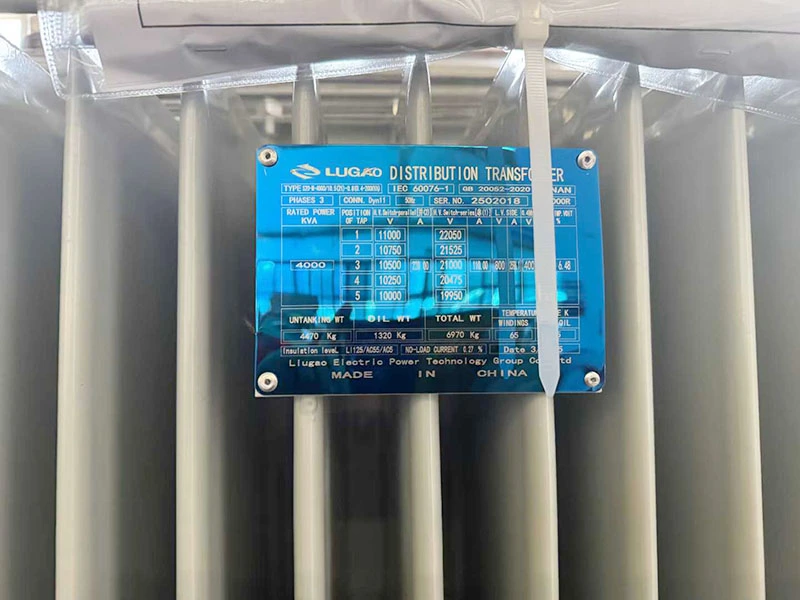

Produktparameter (Spezifikation)

Vergleich der Transformatoren S11 und S13

Die Auswahl des richtigen Verteiltransformators hängt von den Energieeffizienzzielen, dem Budget und den langfristigen Betriebskosten Ihres Projekts ab. Sowohl S11- als auch S13-Öltransformatoren werden häufig in Stromverteilungssystemen eingesetzt, sind jedoch für unterschiedliche Leistungsprioritäten ausgelegt.

Produktionsdetails

Kernmaterial und -prozess

Der Kern des elektrischen Öltransformators S11 Compact Substation besteht aus kaltgewalztem kornorientiertem Siliziumstahl mit hoher Permeabilität. Die Kernbleche werden präzisionsgeschnitten und automatisch gestapelt, um dichte Verbindungen und gleichmäßige Magnetpfade zu gewährleisten und so Leerlaufströme und Streuverluste grundlegend zu minimieren.

Wickelstruktur

Sowohl Hochspannungs- als auch Niederspannungswicklungen verwenden sauerstofffreie Kupferleiter für hohe elektrische Leitfähigkeit und geringe Widerstandsverluste. Darüber hinaus verfügen Niederspannungswicklungen über eine Folienwicklungskonfiguration mit gleichmäßiger Zwischenschichtisolierung, was die Kurzschlussfestigkeit deutlich erhöht.

Isoliersystem

Für eine hervorragende Durchschlagsfestigkeit und chemische Stabilität wird hochwertiges mineralisches Isolieröl oder optional eine umweltfreundliche Isolierflüssigkeit mit hohem Brennpunkt verwendet. Das Öl-Papier-Isoliersystem durchläuft strenge Vakuumtrocknungs- und Ölfüllprozesse, um sicherzustellen, dass keine Restluftblasen zurückbleiben. Dadurch wird eine Teilentladungs-Einsatzspannung erreicht, die deutlich über den Standardanforderungen liegt und so eine langfristige Betriebszuverlässigkeit gewährleistet.

Strukturelle Designdetails

Tank- und Dichtungsstruktur

Der Tank verfügt über ein Wellplatten- oder integriertes Lamellenkühlerdesign, das den Kühlanforderungen gerecht wird und gleichzeitig eine elastische Flexibilität bietet, um Ölvolumenschwankungen automatisch auszugleichen. Die vollständig abgedichtete Struktur ist mit einem Überdruckventil und einer Ölstandsanzeige ausgestattet, die den Kontakt zwischen Öl und Umgebungsluft verhindert, wodurch Oxidation und Feuchtigkeitsaufnahme vermieden werden und die Ölwechselintervalle verlängert werden.

Kompaktes integriertes Design

Die S11 Compact Substation Electrical Oil Immersed Transformers sind für Anwendungen in kompakten Umspannwerken optimiert und ermöglichen die vorinstallierte Integration mit Hochspannungsschaltanlagen und Niederspannungsverteilertafeln. Die Außenabmessungen werden präzise berechnet, um den Platzbedarf zu minimieren und gleichzeitig die Anforderungen an elektrischen Abstand und Isolationsabstand zu erfüllen. Hebeösen, Bodenbefestigungslöcher und Kabeleinführungsmethoden sind standardisiert, um eine schnelle Installation und Verbindung vor Ort zu ermöglichen.

Schutz- und Kontrollkonfiguration

Temperaturüberwachung und -schutz

Zur Standardausstattung gehören eine Öltemperaturanzeige und eine Wicklungstemperaturanzeige, die eine Temperaturüberwachung in Echtzeit ermöglichen und konfigurierbare Alarm- und Auslösekontakte bieten. Bei Hochleistungstransformatoren ermöglicht ein optionales faseroptisches Temperaturmesssystem eine präzise Überwachung der Wicklungs-Hotpot-Temperaturen und bietet Datenunterstützung für dynamisches Lastmanagement.

Druck- und Ölstandschutz

Ein Überdruckventil ist installiert, um den Druck bei abnormalem Innendruck im Tank automatisch abzulassen und so Verformungen oder Brüche zu verhindern. Die Ölstandsanzeige verfügt über eine Alarmfunktion bei niedrigem Ölstand, die einen rechtzeitigen Wartungseingriff oder die Erkennung von Lecks ermöglicht.

Qualitätssicherung und Prüfsicherung

Jeder Transformator durchläuft vor der Auslieferung umfassende Typprüfungen und Routineprüfungen, darunter Leerlauf- und Lastverlustprüfungen, Kurzschlussimpedanzprüfungen, Prüfungen der induzierten Überspannungsfestigkeit, Teilentladungsprüfungen und Blitzimpulsprüfungen. Alle wichtigen Leistungsindikatoren übertreffen die Anforderungen sowohl nationaler Normen als auch IEC-Spezifikationen und gewährleisten einen langfristig stabilen Betrieb unter komplexen Feldbedingungen.

Warum sollten Sie sich für Lugao Power entscheiden?

Mit fortschrittlichen Fertigungskapazitäten und einem strengen Qualitätsmanagementsystem bietet Lugao Power seinen Kunden auf der ganzen Welt zuverlässige Lösungen für die Stromverteilungsausrüstung.

Spezialisierter Hersteller— Lugao verfügt über mehr als 10 Jahre Erfahrung im Bereich der Stromübertragungs- und -verteilungsausrüstung und ist auf die Entwicklung und Herstellung von Öltransformatoren spezialisiert.Trockentransformatoren, vorgefertigte Umspannwerke sowie Mittel- und Hochspannungsschaltanlagen.

Strenge Qualitätskontrolle— Jeder Öltransformator der S11-Serie wird vor Verlassen des Werks umfassenden Routineprüfungen unterzogen, einschließlich Leerlauf- und Lastverlustprüfungen, Isolationswiderstandsprüfungen, Wicklungswiderstandsmessungen, Spannungsfestigkeitsprüfungen und Werksabnahmeprüfungen, um die Zuverlässigkeit während des Betriebs vor Ort sicherzustellen.

Maßgeschneiderte technische Lösungen— Wir bieten Anpassungsdienste für Spannungswerte, Kapazität, Verbindungsgruppen, Kühlmethoden, Gehäusedesigns und Installationskonfigurationen an, um den Anforderungen verschiedener Sektoren gerecht zu werden, darunter Versorgungsunternehmen, Industrie, erneuerbare Energien und Infrastrukturprojekte.

Energieeffizientes Design— Unsere Transformatoren werden aus hochwertigen kaltgewalzten kornorientierten Siliziumstahlblechen und hochleitfähigen Kupferwicklungen hergestellt, um den Energieverbrauch zu senken, die Betriebseffizienz zu verbessern und die Gesamtbetriebskosten über den gesamten Lebenszyklus zu senken.

Einhaltung internationaler Standards—— Unsere Produkte werden unter einem ISO-zertifizierten Qualitätsmanagementsystem hergestellt und entsprechen IEC, GB und anderen relevanten internationalen Standards. Typprüfberichte und technische Dokumentation sind auf Anfrage erhältlich.

Zuverlässige globale Versorgung—— Unterstützt durch ein erfahrenes Engineering- und Exportteam bietet Lugao globalen Kunden technische Beratung, zeitnahe Angebote, flexible OEM/ODM-Services, sichere Verpackung und reaktionsschnellen After-Sales-Support.

Produkt-After-Sales-Service

1. After the transformer is installed and put into operation on-site, it is guaranteed to be leak-free, and the paint is guaranteed not to peel or fade. Es wird eine Garantie von 5 Jahren gewährt; Alle Qualitätsprobleme, die bei normalem Gebrauch innerhalb der Garantiezeit auftreten, werden von der Garantie abgedeckt.

2. Für alle S11 Compact Substation-Öltransformatoren gilt ein lebenslanger Service, der die Vollständigkeit des Produktzubehörs gewährleistet.

3. Die Lebensdauer beträgt mindestens 30 Jahre.

4. Im Falle eines Geräteausfalls reagiert der Lieferant innerhalb einer Stunde nach Erhalt der Benachrichtigung des Käufers und entsendet im Inland innerhalb von 24 Stunden technisches Personal zum Standort.

Serviceverpflichtung

1. Der elektrische Öltransformator S11 Compact Substation wird in strikter Übereinstimmung mit den Anforderungen des Qualitätsmanagementsystems ISO 9001-2008 hergestellt und stellt sicher, dass das Produkt 100 % Qualitätsstandards erfüllt, bevor es das Werk verlässt.

2. Unser Unternehmen bietet umfassenden Pre-Sales-, Verkaufs- und After-Sales-Service, um die Kundenzufriedenheit sicherzustellen.

2. Unser Unternehmen gewährt eine 60-monatige Garantie. Bei Qualitätsproblemen reparieren oder ersetzen wir das Produkt kostenlos und stellen so eine 100-prozentige Kundenzufriedenheit sicher.

Die Konstruktion und Prüfung von Transformatoren muss den folgenden Normen entsprechen:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 „Leistungstransformatoren“

GB/T6451-2015 „Spezifikation und technische Anforderungen für ölgefüllte Leistungstransformatoren“

JB/T3837-2010 „Methode zur Zusammenstellung von Typenbezeichnungen für Transformatorprodukte“

GB/T311.1-3.11-97 „Isolationskoordination und Hochspannungsprüftechniken für Hochspannungsübertragungs- und -transformationsgeräte“

GB10237-88 „Isolationspegel und dielektrische Prüfungen für Leistungstransformatoren – Luftabstände zur externen Isolierung“

GB7595-87 „Qualitätsstandard für Transformatorenöl im Betrieb“

GB7328-87 „Messung des Schallpegels für Transformatoren“

GB7534-87 „Messung der Teilentladung“

GB/T15164-94 „Ladeleitfaden für Öltransformatoren“

DL/T586-95 „Technischer Leitfaden für die Fertigungsüberwachung von Benutzern von Energieanlagen“

GB/T311.1-3.11-97 „Isolationskoordination und Hochspannungsprüftechniken für Hochspannungsübertragungs- und -transformationsgeräte“

GB2536-1990 „Transformatoröl“

JB/T56011-92 „Produktqualitätsklassifizierung für ölgefüllte Leistungstransformatoren“

ZBK41005-89 „Schallpegel von 6-220-KV-Transformatoren“
