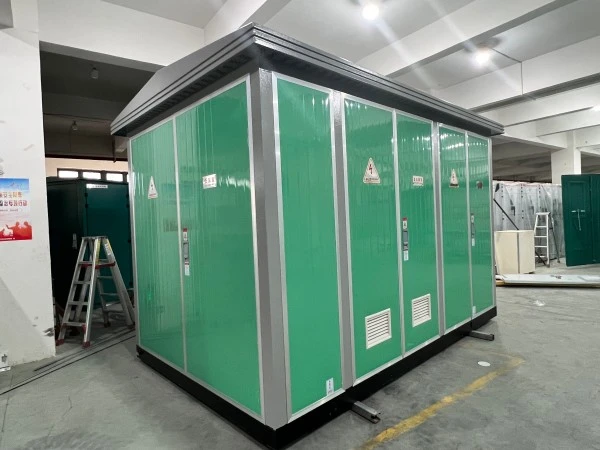

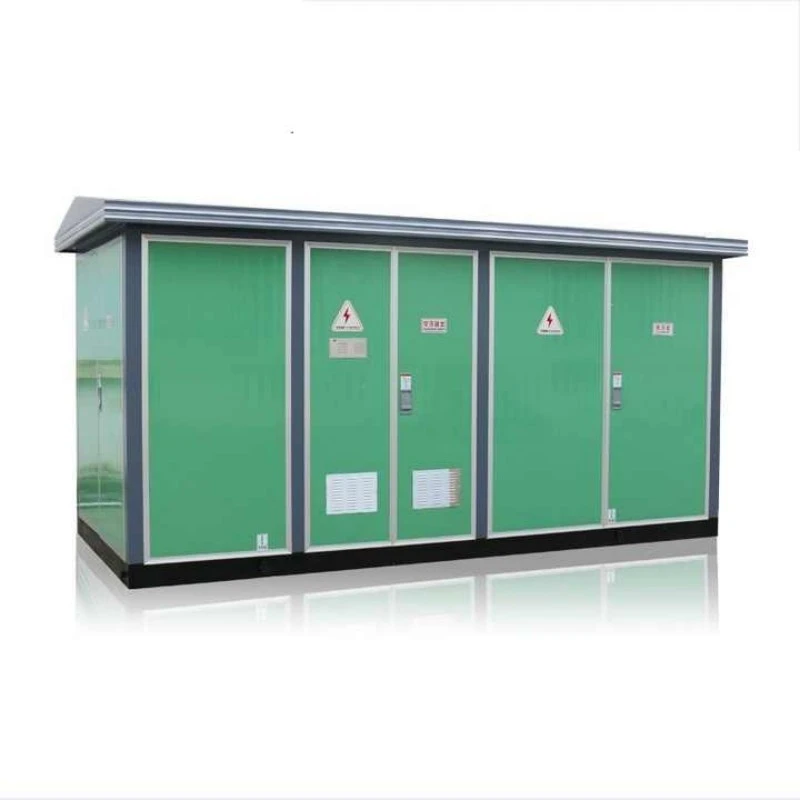

Vorgefertigte kompakte europäische Umspannstation

Eine vorgefertigte kompakte europäische Umspannstation ist eine werkseitig montierte, geschlossene Dreikammer-Stromverteilungseinheit, die für den Empfang, die Umwandlung und die Verteilung von Mittelspannungsstrom an Niederspannungslasten ausgelegt ist. Im Gegensatz zu herkömmlichen Umspannwerken aus Beton, die wochenlange Bauarbeiten vor Ort erfordern, wird dieses Gerät anschlussfertig geliefert.

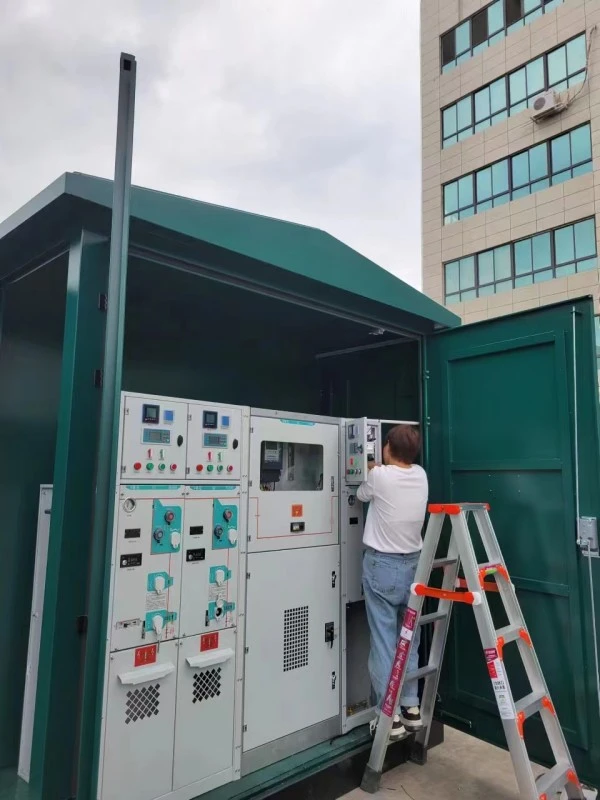

Was ist das?

Die vorgefertigte kompakte Umspannstation europäischen Typs (auch bekannt als aEuropäisches Umspannwerk) besteht aus drei unterschiedlichen, getrennten Kompartimenten:

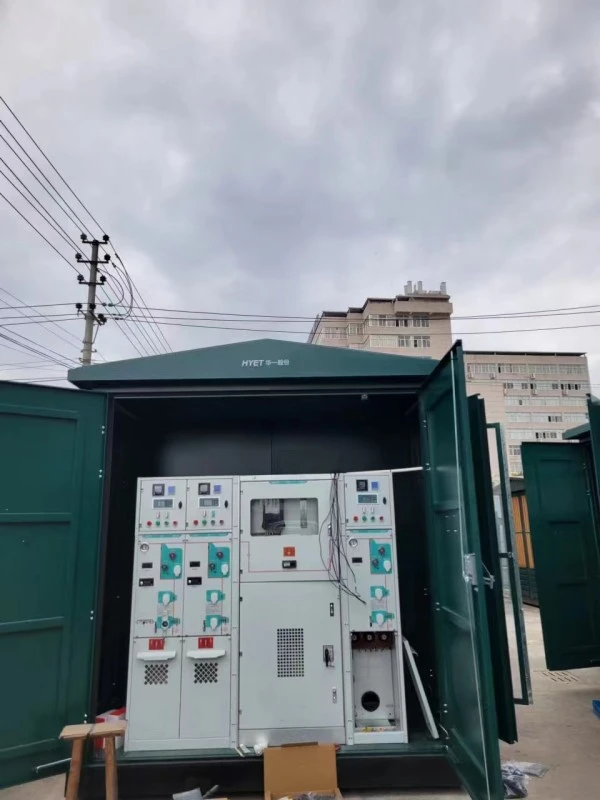

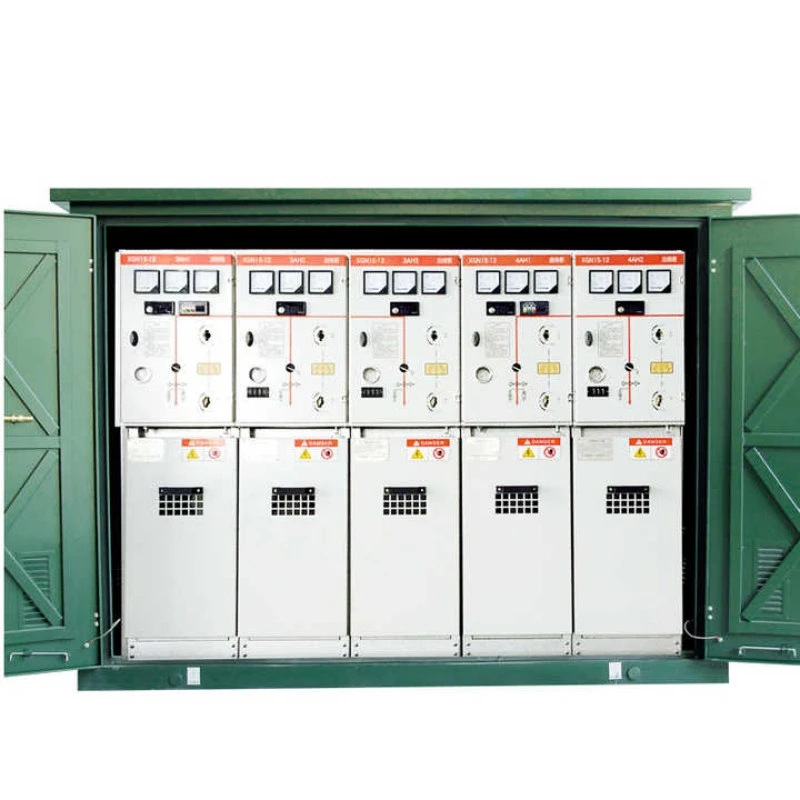

1. Hochspannungsfach (HV): Enthält Schaltanlagen, Schutzrelais und Messgeräte.

2. Transformatorfach: Enthält einen Öltransformator oder einen Trockentransformator.

3. Niederspannungsfach (LV): Enthält Verteilertafeln, Leistungsschalter und Abgänge.

Diese drei Kammern sind in „I“- oder „II“-Form in einem einzigen, wetterfesten Stahl- oder Verbundgehäuse angeordnet. Jedes Fach ist physisch durch Metalltrennwände getrennt, um eine Fehlerausbreitung zu verhindern.

Was kann es tun?

Dieses Gerät erfüllt drei Kernfunktionen:

1. Abwärtsspannungswandlung: Wandelt eingehende Mittelspannung (6 kV, 10 kV, 20 kV, 35 kV) in nutzbare Niederspannung (400 V, 230 V) um.

2. Schutz und Isolierung: Isoliert fehlerhafte Stromkreise automatisch über Sicherungen oder Leistungsschalter und schützt so nachgeschaltete Anlagen.

3. Lastmanagement: Verteilt den Strom auf mehrere Ausgangskreise und ermöglicht so selektives Schalten, Messen und Überwachen.

Da die vorgefertigte kompakte europäische Umspannstation im Werk vorverdrahtet und getestet wird, werden komplexe Verkabelungsfehler vor Ort vermieden. Es dient als Nervenzentrum für die endgültige Stromverteilung in Wohnblöcken, Fabriken, Solarparks und Ladestationen für Elektrofahrzeuge.

Produktvorteile

Wenn Sie sich für die vorgefertigte kompakte Umspannstation europäischen Typs von Lugao Power entscheiden, erhalten Sie fünf deutliche Wettbewerbsvorteile gegenüber herkömmlichen Umspannwerken und Alternativen amerikanischer Bauart.

Vorteil 1: Überlegene Personensicherheit

Das dreiteilige „kompartimentierte“ Design ist das Markenzeichen jeder echten vorgefertigten kompakten europäischen Umspannstation. Jeder Abschnitt ist vollständig mit mechanischen und elektrischen Verriegelungen verriegelt. Beispielsweise kann sich die Niederspannungstür nur dann öffnen, wenn der Hauptschalter ausgeschaltet ist. Die Hochspannungstür kann nur geöffnet werden, wenn der Erdungsschalter GESCHLOSSEN ist. Diese sequentielle Sicherheitslogik verhindert die Exposition gegenüber stromführender Front und reduziert das Risiko von Lichtbogenüberschlägen für Bediener drastisch. Im Gegensatz dazu liegen in Umspannwerken amerikanischer Bauart beim Sicherungswechsel oft freiliegende spannungsführende Teile vor.

Vorteil 2: Möglichkeit der unterbrechungsfreien Stromversorgung

Im Gegensatz zu amerikanischen Einheiten, bei denen der Austausch einer Sicherung das Abschalten des gesamten Transformators erfordert, ermöglicht unsere vorgefertigte kompakte europäische Umspannstation eine unabhängige Wartung. Sie können das LV-Fach zur Zählerablesung öffnen, während die HV-Seite unter Spannung bleibt. Fortgeschrittenere Versionen können eine schleifenschaltende RMU (Ring Main Unit) aufnehmen und ermöglichen so eine „Zwei-Ein-, Zwei-Aus“-Konfiguration, die die Stromversorgung der nachgeschalteten Kunden auch bei Fehlern vor der Einspeisung aufrechterhält. Dies macht es für Krankenhäuser und Rechenzentren unverzichtbar.

Vorteil 3: Exzellentes Wärmemanagement

Jeder Transformatorraum verfügt über eine Zwangsbelüftung (automatisch thermostatgesteuerte Ventilatoren) sowie natürliche Konvektionslamellen. Durch die physikalische Trennung wirkt sich die vom Transformator erzeugte Wärme nicht auf die empfindlichen elektronischen Relais im HV-Raum aus. Unsere Tests zeigen, dass die Innentemperatur bei sommerlichen Spitzenlasten um 15–20 °C niedriger bleibt als bei nicht segmentierten Designs, was die Lebensdauer der Isolierung direkt verlängert.

Vorteil 4: Extreme Anpassungsfähigkeit an die Umwelt

Das Gehäuse ist mindestens nach IP54 (staubdicht und geschützt gegen Strahlwasser) gebaut und hält Salznebel, Sandstürmen und starkem Regen stand. Ein 40-mm-Luftspalt und Antikondensationsheizungen verhindern Feuchtigkeit im Inneren. Betriebsbereich: -40 °C bis +55 °C. Diese Robustheit ist der Grund, warum die vorgefertigte kompakte europäische Umspannstation die Standardwahl für Windparks an der Küste und Solarprojekte in der Wüste ist.

Vorteil 5: Niedrigere Gesamtbetriebskosten (TCO)

Der anfängliche Kaufpreis kann 15–20 % höher sein als bei einem vergleichbaren amerikanischen Gerät, aber die Gesamtbetriebskosten über 20 Jahre sind 30 % niedriger. Warum? Geräte vom europäischen Typ verfügen über austauschbare, modulare Komponenten (Sie wechseln nur eine defekte Sicherung, nicht die gesamte Sammelschiene). Ölauffangwannen verhindern eine Bodenverunreinigung durch Feinstaub. Durch minimale Bauarbeiten (nur eine flache Betonplatte) im Vergleich zum Bau eines Betonraums werden pro Einheit 5.000 bis 10.000 US-Dollar an Installationsaufwand eingespart.

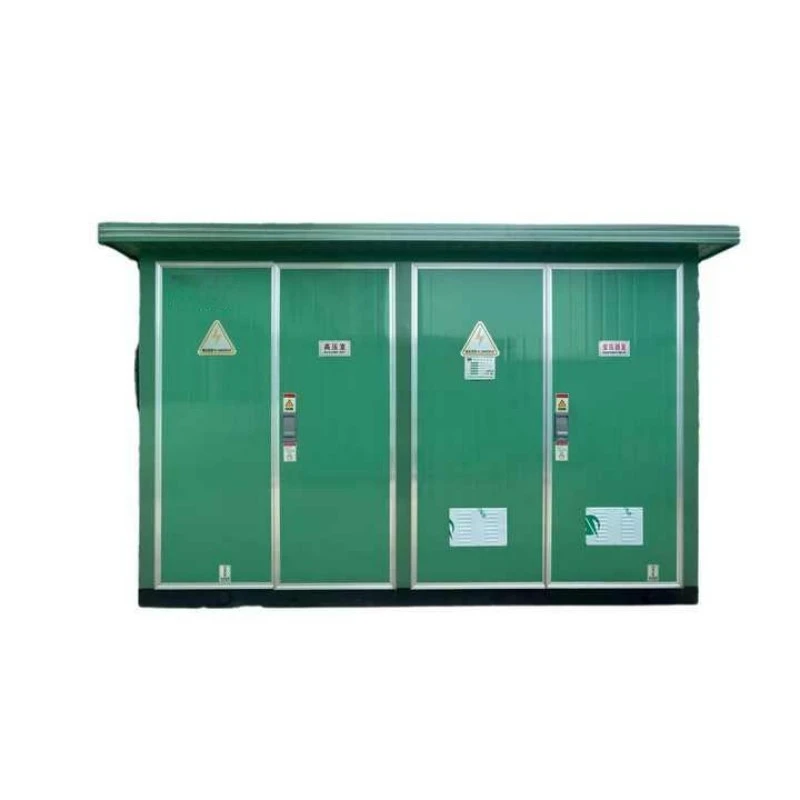

Produktmerkmale

Nachfolgend sind die spezifischen technischen Merkmale unserer vorgefertigten kompakten europäischen Umspannstation aufgeführt:

Produktionsdetails

Lugao Power fertigt alle vorgefertigten kompakten europäischen Umspannwerke in unserem ISO 9001-zertifizierten Werk mit einer Fläche von 25.000 m². Nachfolgend finden Sie die wichtigsten Produktionsdetails, die unsere Qualität auszeichnen.

Materialauswahl

Stahl: Importierter verzinkter DX51D+Z275-Stahl, auf einem CNC-Revolverstanzer geschnitten und gebogen (Toleranz ±0,2 mm).

GFK (Glasfaserverstärkter Polyester): Wird für Küstenbestellungen angeboten – keine Korrosion, aber höhere Kosten. Feuerhemmende Klasse VO (UL94).

Transformatorkern: Amorphes Metall oder CRGO-Siliziumstahl (M5-Qualität, 0,23 mm Dicke). Im Vergleich zu Standardstahl sind die Leerlaufverluste um 70 % reduziert.

Montageprozess

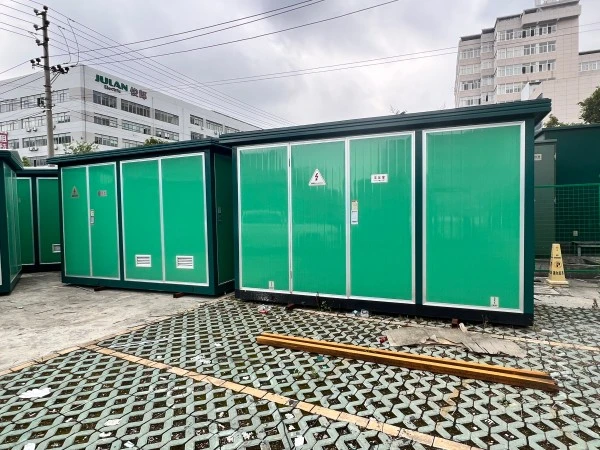

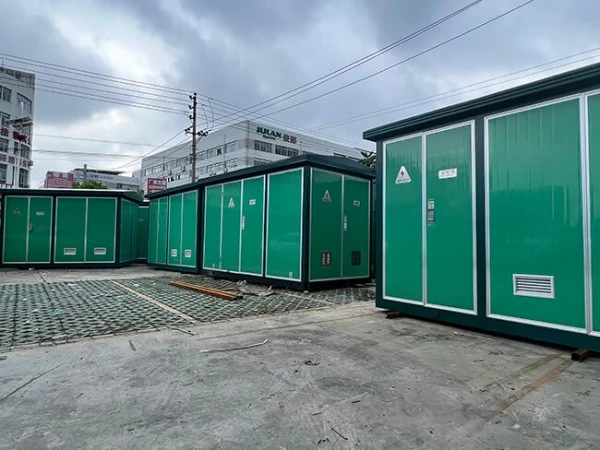

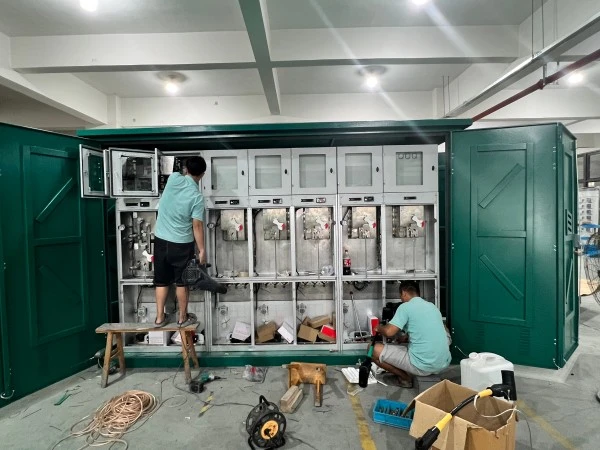

Fachfertigung: Separate Schweißvorrichtungen für Hochspannungs-, Transformator- und Niederspannungsabschnitte. Jedes Fach wird mit einer Seifenlösung auf Dichtheit geprüft (zur Öleindämmung).

Lackierung: Vorbehandlung (Entfetten, Phosphatieren) → Epoxid-Grundierung (80 μm) → Polyester-Decklack (70 μm). Salzsprühtest: 720 Stunden ohne Kriechen.

Interne Verkabelung: Halogenfreie, für 90 °C ausgelegte Kupferkabel, gecrimpt mit Sechskantbacken (Auszugstest >200 N). Alle Anschlüsse sind mit Schrumpfmarkierungen gekennzeichnet.

Transformatorinstallation: Ölgefüllte Transformatoren werden einer Vakuumtrocknung unterzogen (Restfeuchte <0,5 %). Trockentransformatoren werden zweimal unter Vakuumdruck (VPI) imprägniert.

Qualitätskontrollprüfungen

1. Dielektrischer Test: 28 kV/1 Minute für die Hochspannungsseite; 3 kV/1 Minute für die Niederspannungsseite.

2. Heizbetrieb: Volllast bei 40 °C Umgebungstemperatur für 8 Stunden; Temperaturanstieg wird durch 12 PT100-Sensoren überwacht.

3. IP-Test: Staubkammer für 8 Stunden, gefolgt von einem Wasserstrahltest (12,5-mm-Düse bei 100 Liter/Min.).

4. Funktionstest der Verriegelung: 50 Auf-Zu-Zyklen an jedem Schalter.

Anpassungsoptionen

1. Farbe: RAL 7035 (hellgrau) Standard; jeder RAL-Code auf Anfrage (+15 Tage Vorlaufzeit).

2. Kabeleinführung: Unten (durch den Sockel) oder seitlich (Bodenplatten).

3. Intelligente Funktionen: IoT-fähige Fernüberwachung (Strom, Spannung, Temperatur, Türstatus) über 4G/WiFi.

Verpackung, Versand, Garantie

Verpackung & Versand

Jede vorgefertigte kompakte europäische Umspannstation wird mit vier eingebauten Hebeösen angehoben (getestet auf das Zweifache des Bruttogewichts). Verpackungsverfahren:

● Innenraum: Silikagel-Trockenmittelpackungen (2 kg) in jedem Fach, um die Transportfeuchtigkeit zu absorbieren.

● Kabeleinführungen: Mit Kunststoffkappen und selbstvulkanisierendem Klebeband abgedichtet.

● Außen: Mit VCI-Folie (Vapor Corrosion Inhibitor) umwickelt und anschließend mit einer robusten, wasserdichten Plane abgedeckt.

● Kiste: Auf einer Transportkufe aus Stahl verschraubt (1200 mm Höhe für Gabelstaplertaschen). Kantenschutz und Umreifungsbänder.

Vorlaufzeit: 25 Arbeitstage für Standard-630-kVA-Einheit; 35 Tage für Sonderanfertigungen (einschließlich Smart Metering).

Garantie und Kundendienst

Gewährleistungszeitraum: 12 Monate ab Inbetriebnahmedatum oder 14 Monate ab Versand (je nachdem, was zuerst eintritt).

Deckung: Alle Herstellungsfehler in Material oder Verarbeitung. Schäden durch Blitzschlag, Überschwemmung, Überlastung über das Typenschild hinaus oder unbefugte Änderungen sind nicht abgedeckt.
