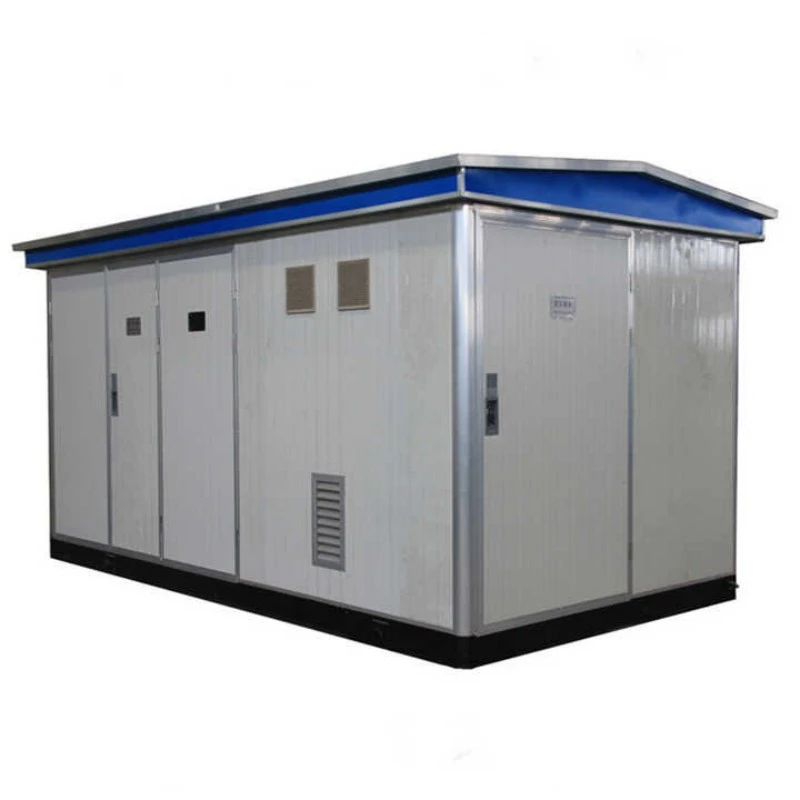

Intelligente vorinstallierte Umspannstation europäischen Typs

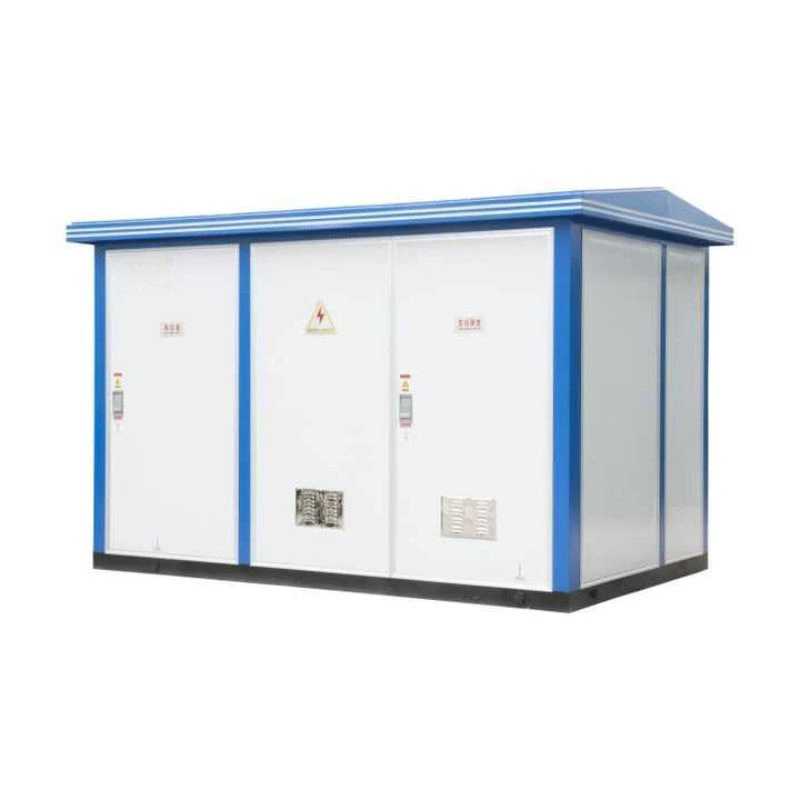

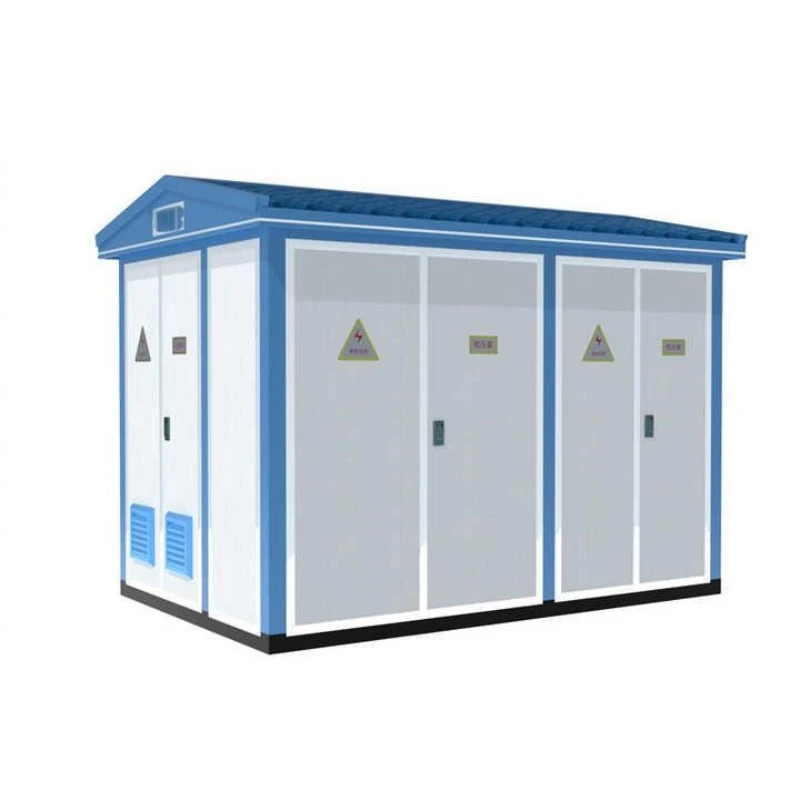

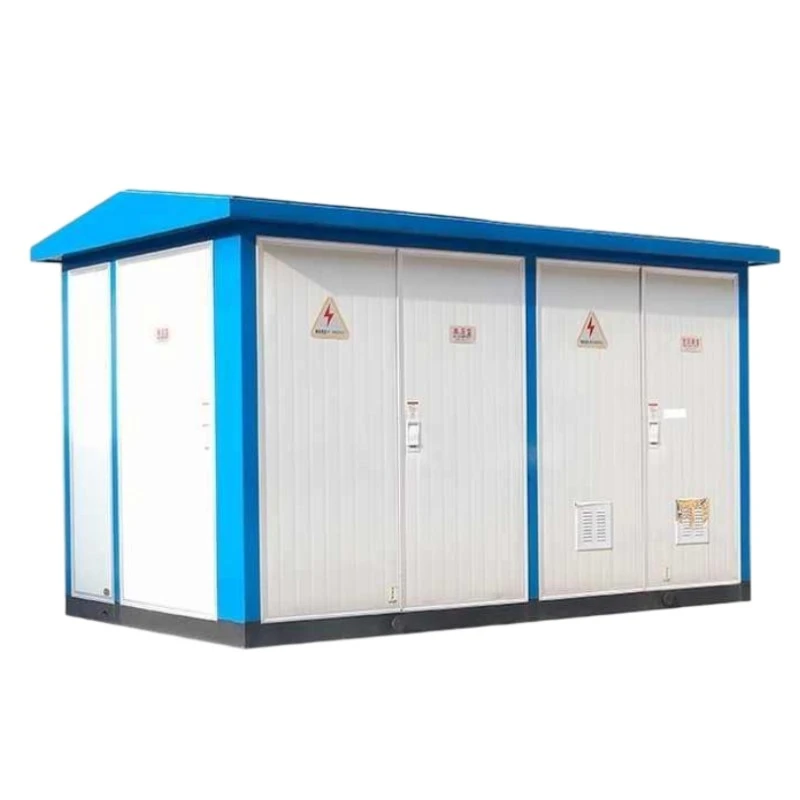

Die vorinstallierte Umspannstation europäischen Typs Smart ist eine werkseitig montierte, kompakte Stromverteilungseinheit, die Folgendes integriert:Mittelspannungsschaltanlage, einem Niederspannungsverteilerfeld und einem Öl- oder Trockentransformator in einem einzigen, geschlossenen Gehäuse. Im Gegensatz zu herkömmlichen Tiefbau-Umspannwerken wird diese Einheit im europäischen Stil vorgefertigt, getestet und als einbaufertiges System geliefert.

Was macht es?

Es wandelt Mittelspannungsstrom (typischerweise 6 kV–35 kV) auf Niederspannungsniveau (400 V–690 V) um, um ihn sicher an Wohngemeinschaften, Gewerbegebäude, Fabriken und Anlagen für erneuerbare Energien zu verteilen. Die vorinstallierte Smart-Umspannstation europäischen Typs unterstützt außerdem die intelligente Überwachung von Last, Temperatur und Stromqualität und ermöglicht so eine Ferndiagnose von Fehlern und automatische Alarmfunktionen. Dies macht es zur idealen Wahl für intelligente Netze und unbeaufsichtigte Umspannwerke.

Produktvorteile

1. Intelligente Überwachung und Fernbedienung

Die vorinstallierte Umspannstation europäischen Typs Smart wird mit einer optionalen intelligenten Terminaleinheit (ITU) geliefert, die Echtzeitdaten zu Spannung, Strom, Leistungsfaktor und Öltemperatur sammelt. Daten können über 4G, Ethernet oder Glasfaser an einen zentralen Kontrollraum übertragen werden, wodurch die Inspektionskosten vor Ort gesenkt werden.

2. Kompakte Stellfläche und schnelle Bereitstellung

Da die vorinstallierte europäische Umspannstation Smart im Werk vormontiert wird, ist vor Ort nur ein einfaches Fundament erforderlich. Die Installation dauert 1–2 Tage statt Wochen, wodurch bis zu 60 % der Bauarbeiten und der Landnutzung eingespart werden.

3. Hohe Zuverlässigkeit unter rauen Bedingungen

Mit einer Schutzart von IP54 (oder höher) für das Gehäuse und die Öl- oder Epoxidharztransformatoren im Inneren widersteht diese Umspannstation Staub, Regen, Salznebel und extremen Temperaturen von -25 °C bis +40 °C und gewährleistet so einen kontinuierlichen Betrieb in Wüsten, Küstengebieten oder hochgelegenen Regionen.

4. Energieeffizienz und geringer Verlust

Ausgestattet mit verlustarmen Transformatoren der Serien S11 oder S13 reduziert die vorinstallierte europäische Umspannstation Smart die Leerlaufverluste im Vergleich zu herkömmlichen Einheiten um bis zu 30 % und senkt so direkt die Stromrechnung und den CO2-Ausstoß über eine Lebensdauer von 20 Jahren.

5. Vollständig anpassbar

Wir bieten flexible Konfigurationen: Kupfer- oder Aluminiumwicklungen, Laststufenschalter, automatische Leistungsfaktorkorrektur (APFC) und Überspannungsableiter. Ganz gleich, ob Sie eine 200-kVA-Einheit für eine Villengegend oder eine 2500-kVA-Einheit für einen Industriepark benötigen, wir können die Lösung individuell anpassen.

Produktmerkmal

Vollständig geschlossenes und wetterfestes Gehäuse --- Hergestellt aus verzinktem Stahl oder einer Aluminiumlegierung, beschichtet mit Korrosionsschutzfarbe, geeignet für die Installation im Freien.

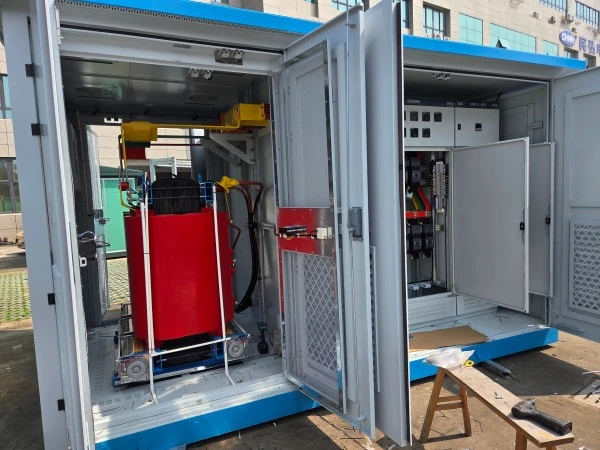

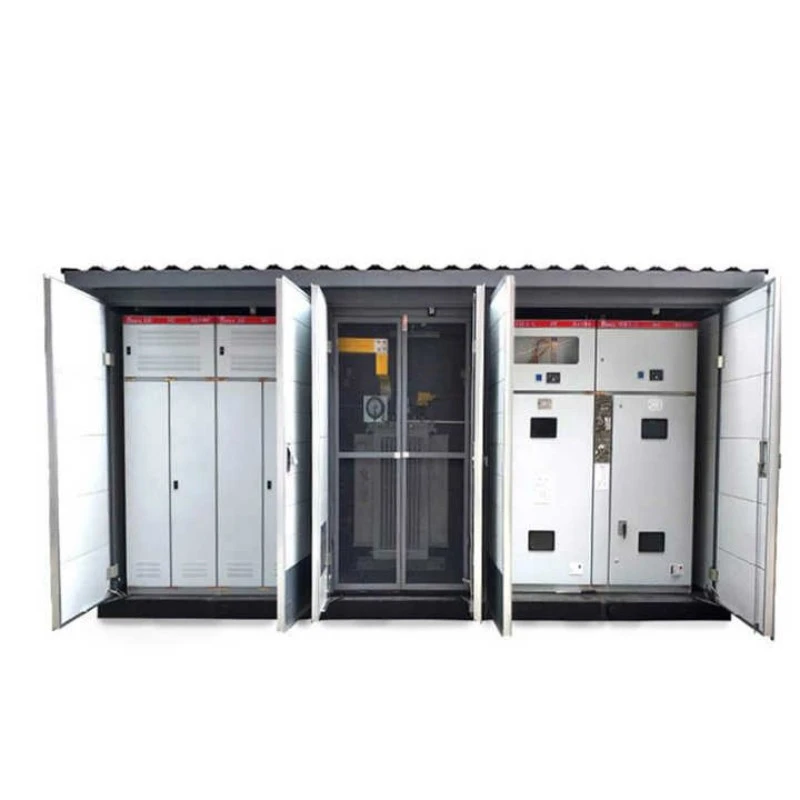

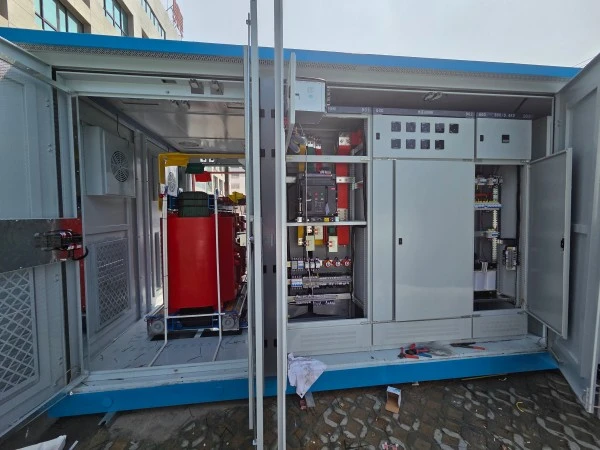

Modularer interner Aufbau --- Getrennte Fächer für Hochspannungsschaltanlage, Transformator und Niederspannungsverteilung mit mechanischen Verriegelungen zur Gewährleistung der Bedienersicherheit.

Intelligentes Kühlsystem – Temperaturgesteuerte Lüfter für Trockentransformatoren oder gewellte Kühlerplatten für Ölbad-Einheiten, die automatisch aktiviert werden, wenn die Temperatur den Sollwert überschreitet.

Lichtbogen- und Überlastschutz – ausgestattet mit SF6- oder Vakuum-Leistungsschaltern, Sicherungsschaltern und Überspannungsschutzgeräten (SPD), um die Normen IEC 62271-202 zu erfüllen.

Benutzerfreundliche Schnittstelle --- Das lokale Touchscreen-Display (optional) zeigt Echtzeitdaten und Fehleraufzeichnungen an, während für das Wartungspersonal Fernzugriff über eine Smartphone-App möglich ist.

Geräuscharmer Betrieb --- Schallpegel ≤55 dB(A) für Wohnanwendungen, erreicht durch vibrationsdämpfende Halterungen und Schalldämmplatten.

Anti-Diebstahl- und Sicherheitsdesign --- Dank robuster Schlösser, Türsensoren und optionaler CCTV-Integration eignet sich die Smart vorinstallierte europäische Umspannstation für abgelegene, unbeaufsichtigte Standorte.

Produktanwendung

Die vorinstallierte Transformatorstation Smart vom europäischen Typ wird häufig eingesetzt in:

Städtische Stromverteilung

Wohnkomplexe, Einkaufszentren, Hotels und Krankenhäuser, in denen der Platz begrenzt ist und der Brandschutz von entscheidender Bedeutung ist.

Tiefgaragen oder Dachanlagen profitieren von der kompakten, öldichten Bauweise.

Projekte für erneuerbare Energien

Solarparks und Onshore-Windparks erfordern eine schnelle Bereitstellung und Witterungsbeständigkeit. Dieses Umspannwerk lässt sich nahtlos in PV-Wechselrichter und Windkraftanlagenkonverter integrieren.

Infrastruktur und öffentliche Einrichtungen

Flughäfen, U-Bahn-Stationen, Tunnel und Brücken verlassen sich auf die hohe Zuverlässigkeit und Fernüberwachung, um eine unterbrechungsfreie Beleuchtung und Belüftung zu gewährleisten.

Industrie- und Bergbaustandorte

Fabriken, Chemiefabriken und Bergwerke nutzen die vorinstallierte Umspannstation europäischen Typs Smart, um Netzfehler zu isolieren und empfindliche Maschinen zu schützen.

Temporäre und Notstromversorgung

Baustellen, Katastrophenhilfegebiete und Veranstaltungen im Freien profitieren von der Plug-and-Play-Funktion und dem einfachen Standortwechsel.

Produktionsdetails

Gehäuse und mechanisches Design

Das Außengehäuse der vorinstallierten Umspannstation europäischen Typs Smart wird aus lasergeschnittenen, gebogenen und geschweißten Stahlplatten hergestellt. Nach dem Schweißen wird das gesamte Gehäuse kugelgestrahlt, um Zunder zu entfernen, gefolgt von einer elektrostatischen Pulverbeschichtung mit einer Mindestdicke von 80 µm. Dies bietet Korrosionsbeständigkeit C5-M (ISO 12944) für Küsten- oder Industrieumgebungen.

Die Türen sind mit Polyurethan-Dichtungen, Kompressionsverschlüssen und abnehmbaren Scharnieren ausgestattet. Ein geneigtes Dach verhindert Wasseransammlungen und die Bodenkanäle verfügen über Gabelstaplertaschen und Hebeösen für einen einfachen Transport.

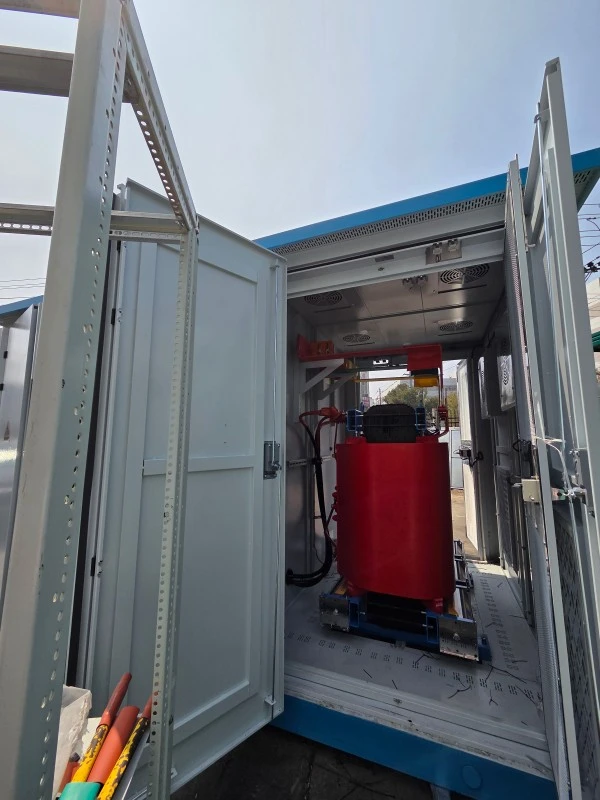

Transformatorkern und Wicklungen

Wir verwenden hochpermeablen kaltgewalzten kornorientierten Siliziumstahl (0,23 mm oder 0,27 mm) mit Stufenüberlappungsverbindungen, um den Leerlaufstrom zu reduzieren. Die Wicklungen bestehen aus sauerstofffreier Kupfer- oder Aluminiumfolie (für Niederspannung) und rundem Kupferdraht (für Hochspannung). Bei Trockenausführungen wird Epoxidharz der Klasse H vakuumvergossen, um Hohlräume zu vermeiden und eine Teilentladung <10 pC zu erreichen. Für ölgetauchte Versionen verwenden wir Mineralöl oder natürliche Esterflüssigkeit mit einem gewellten Tank, um die Ölausdehnung aufzufangen.

Schaltanlagen und Sammelschienen

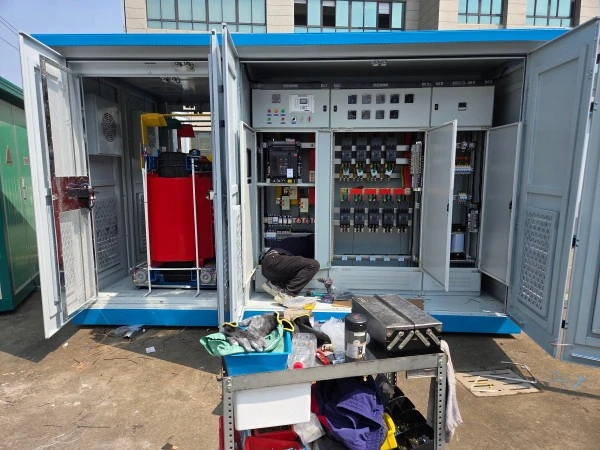

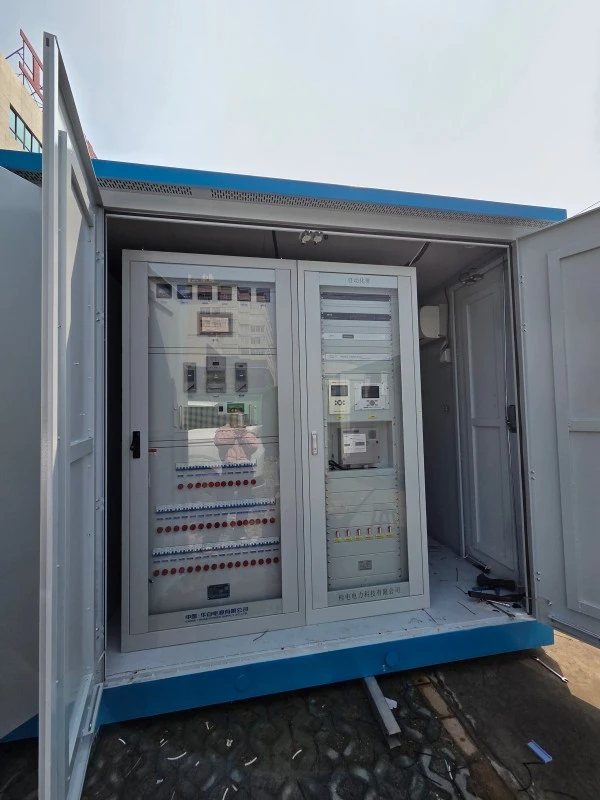

Im Inneren der vorinstallierten europäischen Smart-Umspannstation befindet sich im HV-Abteil ein Lasttrennschalter oder Leistungsschalter (SF6- oder Vakuumtyp) mit sichtbaren Trennkontakten. Das Niederspannungsfach umfasst einen Hauptleistungsschalter mit geformtem Gehäuse (MCCB), Einspeiseschalter und ein Sammelschienensystem mit einer Nennleistung von bis zu 4000 A. Alle Sammelschienen bestehen aus verzinntem Kupfer mit Schrumpfisolierung.

Intelligentes Überwachungssystem (optional)

Wir integrieren eine intelligente RTU (Remote Terminal Unit), die dreiphasige Spannungen, Ströme, Wirk-/Blindleistung und Oberschwingungen bis zur 31. Ordnung misst. Die Daten werden alle 5 Minuten protokolliert und 90 Tage lang gespeichert. Alarme für Überspannung, Unterspannung, Übertemperatur und Türöffnung werden per SMS oder E-Mail gesendet.

Qualitätsprüfung

Jede vorinstallierte Umspannstation europäischen Typs Smart wird einer 100-prozentigen Werksprüfung unterzogen:

1. Dielektrischer Widerstandstest (2,5 kV für 1 Minute)

2. Dynamischer Kurzschlusstest (simuliert)

3. IP54-Wassereintrittstest

4. Temperaturanstiegstest (8 Stunden bei Volllast)

5. Teilentladungsmessung (≤10 pC für Trockentyp)

6. Jeder Lieferung liegen Prüfberichte bei, die den Normen IEC 62271-202, GB/T 17467 und EN 61330 entsprechen.
