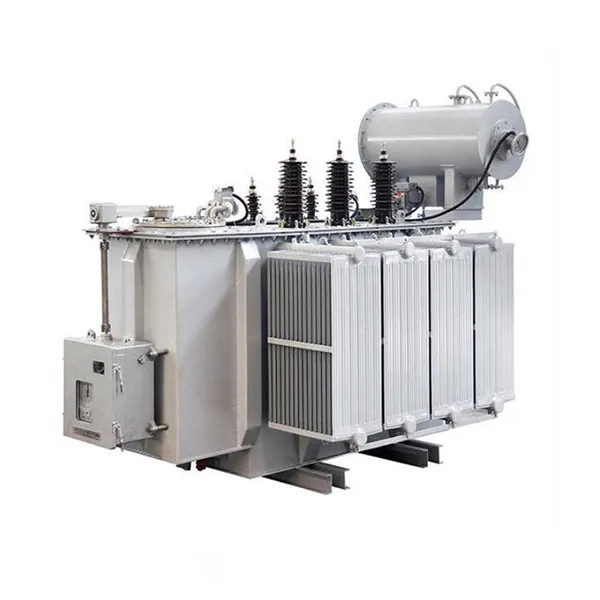

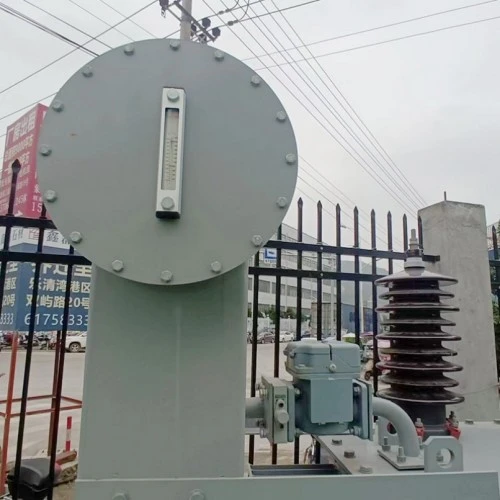

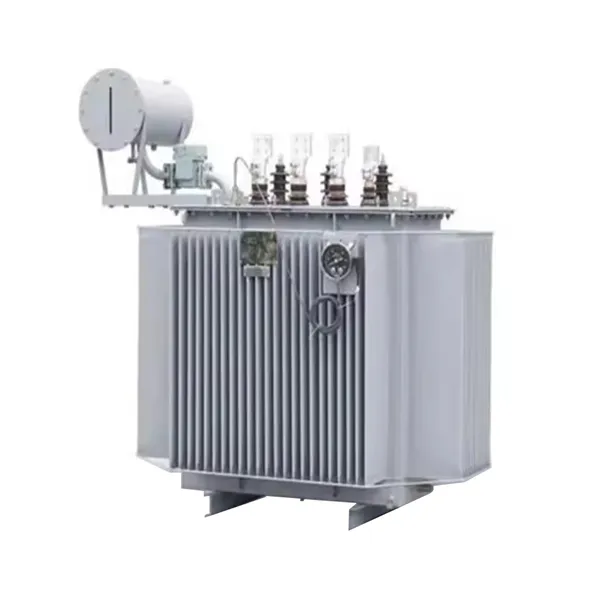

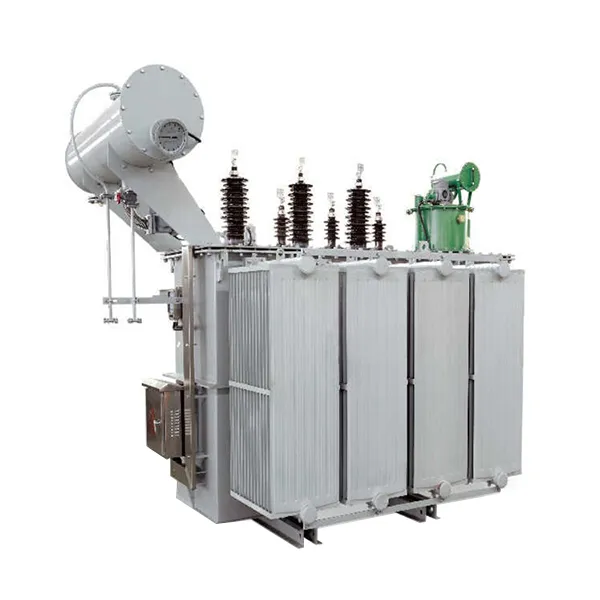

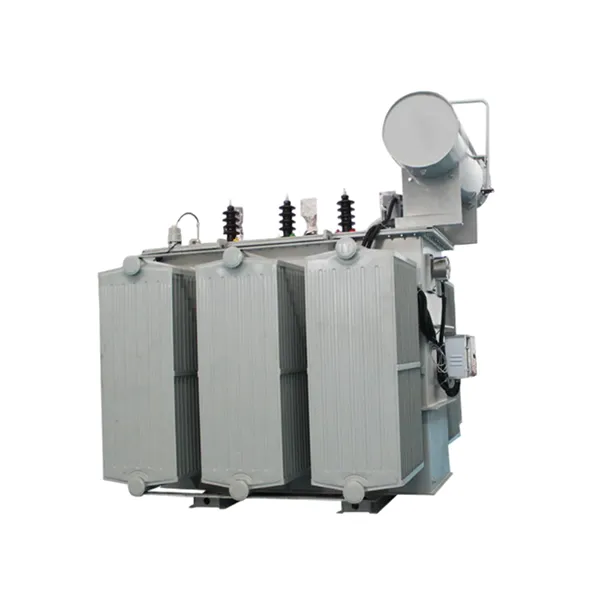

500-kVA-Öl-Hochspannungstransformator für den Außenbereich

Dieser dreiphasige, in Öl getauchte Hochspannungstransformator für den Außenbereich mit einer Nennleistung von 500 kVA wurde entwickelt, um hohe Spannungen wie 10 kV oder 35 kV auf niedrige Spannungsniveaus wie 0,4 kV herunterzuwandeln, was ihn ideal für Terminalverteilungssysteme macht. Der Transformator verfügt über einen Kern aus kaltgewalztem kornorientiertem Siliziumstahl mit hoher Permeabilität und einer abgestuften Überlappungsverbindung, wodurch Hysterese und Wirbelstromverluste effektiv reduziert werden. Die Leerlaufverlustwerte übertreffen die nationalen Standards deutlich.

Sowohl die Hochspannungs- als auch die Niederspannungswicklung bestehen aus sauerstofffreien Kupferleitern. Die Niederspannungswicklung weist eine foliengewickelte Konfiguration mit längs verlaufenden Ölkanälen auf, was die mechanische Festigkeit und Kurzschlussfestigkeit erheblich verbessert. Das vollständig abgedichtete Design des Welltanks sorgt für eine hervorragende Wärmeableitung und gleicht automatisch Änderungen des Ölvolumens aus. Diese Konstruktion verhindert den Kontakt zwischen dem Isolieröl und der Umgebungsluft, verhindert Öloxidation und das Eindringen von Feuchtigkeit und verlängert so die Lebensdauer.

Der Öltransformator unterstützt mehrere Anzapfungsbereiche (±5 %, ±2×2,5 %), um Netzspannungsschwankungen auszugleichen. Seine kompakte, robuste Konstruktion eignet sich für Mast-, Plattform- oder bodennahe Außeninstallationen und gewährleistet zuverlässige Leistung unter verschiedenen klimatischen Bedingungen.

Produktparameter (Spezifikation)

Produkteigenschaften und Anwendung

Hauptmerkmale

Hohe Energieeffizienz: Verwendet hochpermeablen Siliziumstahl und eine optimierte Kernstruktur, wodurch der Leerlaufverlust im Vergleich zu herkömmlichen Produkten um über 15 % reduziert wird und über die gesamte Lebensdauer der Ausrüstung messbare Energieeinsparungen erzielt werden.

Vollständig abgedichtete Konstruktion: Die gewellte Tankkonstruktion macht ein Ausdehnungsgefäß überflüssig, verhindert Öloxidation und Feuchtigkeitsaufnahme und ermöglicht so einen wartungsfreien Betrieb.

Hervorragende Wetterbeständigkeit: Funktioniert zuverlässig bei Umgebungstemperaturen von -25 °C bis +40 °C und in Höhen bis zu 1000 Metern. Die Schutzart IP54 sorgt für Beständigkeit gegen Staub und Regen.

Hohe Kurzschlussfestigkeit: Die Wicklungen sind mit einem robusten Klemmsystem mechanisch verstärkt und haben Kurzschluss-Schlagtests bestanden, um die Sicherheit bei Netzfehlern zu gewährleisten.

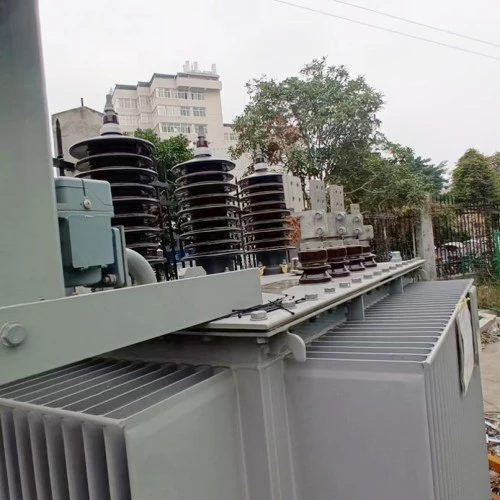

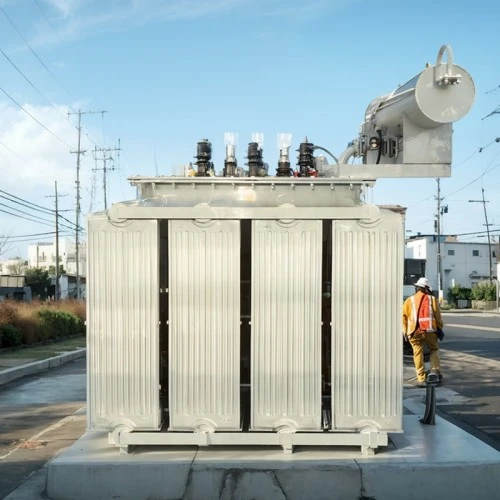

Flexible Installation: Kompakte Abmessungen ermöglichen die Installation auf Masten, auf Plattformen oder auf Bodenhöhe und passen sich sowohl städtischen als auch ländlichen Standortbeschränkungen an.

Hauptanwendungsszenarien

Städtische Stromverteilungsnetze: Geeignet für Wohngebiete, Gewerbegebiete und Industrieparks, in denen eine zuverlässige Endverteilung erforderlich ist.

Industrieanlagen: Versorgt Produktionsanlagen, Verarbeitungslinien und schwere Maschinen mit stabiler Niederspannungsversorgung und bewältigt schwankende Lasten problemlos.

Projekte für erneuerbare Energien: Weit verbreitet in Photovoltaik- und Windkraftanlagen für Step-up- oder Verteilungsanwendungen, mit starker Anpassungsfähigkeit an Außenumgebungen.

Infrastrukturbau: Wird in Flughäfen, U-Bahn-Systemen, Krankenhäusern und Rechenzentren eingesetzt, wo eine hohe Zuverlässigkeit der Stromversorgung von entscheidender Bedeutung ist.

Temporäre und Notstromversorgung: Das kompakte und transportable Design macht es ideal für temporäre Umspannwerke oder Notfallreparaturszenarien.

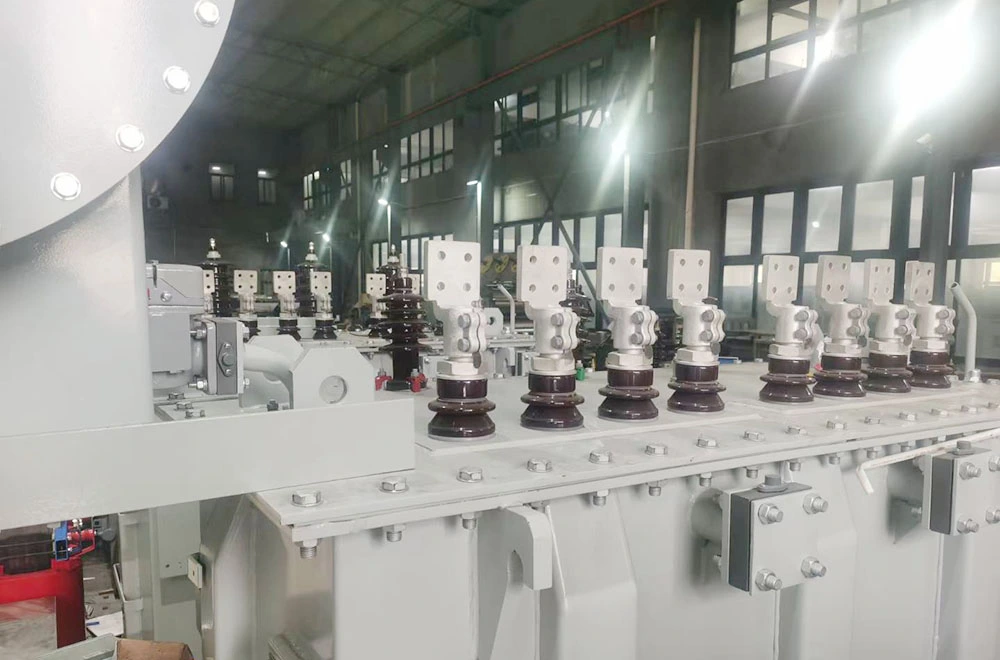

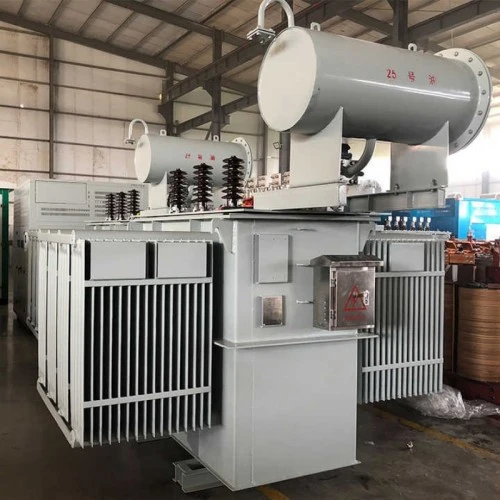

Produktionsdetails

Kernmaterial und Herstellungsprozess

Der Kern besteht aus kaltgewalztem kornorientiertem Siliziumstahl mit hoher Permeabilität und einer 45°-Stufenüberlappungsverbindung. Kernlamellen werden präzisionsgeschnitten und automatisch gestapelt, um dichte Verbindungen und gleichmäßige Magnetpfade zu gewährleisten. Der Kern ist sicher mit halbtrockenem Glasband verbunden, wodurch Vibrationen und Geräusche minimiert und Leerlaufverluste reduziert werden.

Wickelstruktur

Sowohl die Hochspannungs- als auch die Niederspannungswicklung sind mit sauerstofffreien Kupferleitern gewickelt, die eine hohe elektrische Leitfähigkeit und geringe Widerstandsverluste bieten. Die Niederspannungswicklung weist eine foliengewickelte Konfiguration mit gleichmäßiger Zwischenschichtisolierung und längs verlaufenden Ölkanälen auf, was die mechanische Festigkeit und Kurzschlussfestigkeit erheblich verbessert.

Isolier- und Kühlsystem

Hochwertiges mineralisches Isolieröl dient sowohl als dielektrisches Medium als auch als Kühlmittel und sorgt für eine hervorragende chemische Stabilität und Durchschlagsfestigkeit. Das Öl-Papier-Isoliersystem durchläuft strenge Vakuumtrocknungs- und Ölfüllprozesse, um Restfeuchtigkeit und Luftblasen zu entfernen und eine Teilentladungs-Einsatzspannung zu gewährleisten, die weit über den Standardanforderungen liegt.

Tank- und Dichtungsstruktur

Der Tank verfügt über ein Wellplattendesign, das sowohl für Wärmeableitung als auch für den Ausgleich der Wärmeausdehnung sorgt, sodass kein externes Ausdehnungsgefäß erforderlich ist. Die vollständig abgedichtete Struktur verhindert Öloxidation und das Eindringen von Feuchtigkeit und gewährleistet so einen wartungsfreien Betrieb über die gesamte Lebensdauer des Transformators. Zur serienmäßigen Sicherheitsausstattung gehören ein Überdruckventil und eine Ölstandsanzeige.

Qualitätssicherung und Prüfsicherung

Jede Ölgetauchter Hochspannungstransformator für den Außenbereich Vor der Auslieferung wird es umfassenden Routine- und Typprüfungen unterzogen, darunter Leerlauf- und Lastverlustmessungen, Kurzschlussimpedanzprüfungen, induzierte Überspannungsfestigkeitsprüfungen, Teilentladungsprüfungen und Blitzimpulsprüfungen. Alle wichtigen Leistungsindikatoren übertreffen die Anforderungen sowohl nationaler Normen als auch IEC-Spezifikationen und gewährleisten einen langfristig stabilen Betrieb unter komplexen Feldbedingungen.

Fragen und Antworten: Wichtige Produkteinblicke

F1: Was ist ein 500-kVA-Öl-Hochspannungstransformator für den Außenbereich und wo wird er verwendet?

A: Dieser Transformator wandelt hohe Spannungen wie 10 kV oder 35 kV auf niedrige Spannungsniveaus wie 0,4 kV herunter und hat eine Kapazität von 500 kVA. Es wird häufig in städtischen Verteilungsnetzen, Industrieparks, Projekten für erneuerbare Energien und Infrastrukturanwendungen eingesetzt, bei denen eine Installation im Freien und langfristige Zuverlässigkeit von entscheidender Bedeutung sind.

F2: Was macht diesen Transformator energieeffizient?

A: Energieeffizienz wird durch die Verwendung von hochpermeablem kornorientiertem Siliziumstahl und einem optimierten Kernverbindungsdesign erreicht. Diese Merkmale reduzieren den Leerlaufverlust um mehr als 15 % im Vergleich zu herkömmlichen Produkten, was zu erheblichen Stromeinsparungen über die gesamte Lebensdauer des Transformators führt.

F3: Welche Vorteile bietet die vollständig versiegelte Konstruktion?

A: Der vollständig abgedichtete Wellpappentank macht ein Ausdehnungsgefäß und ein Entlüftungssystem überflüssig. Es verhindert, dass das Isolieröl mit der atmosphärischen Luft in Kontakt kommt, und verhindert so Oxidation und Feuchtigkeitsaufnahme. Dies reduziert den Wartungsaufwand und verlängert die Lebensdauer des Öls und des Transformators.

F4: Wie verhält sich dieser Transformator unter Kurzschlussbedingungen?

A: Der 500-kVA-Öl-Hochspannungstransformator für den Außenbereich ist mit einer mechanisch verstärkten Wicklungsstruktur und einem robusten Klemmsystem ausgestattet. Es hat Kurzschluss-Auswirkungstests in landesweit anerkannten Prüflaboren erfolgreich bestanden und gewährleistet so zuverlässige Leistung und Sicherheit bei Netzfehlern.

F5: Welche Garantie und Kundendienst werden angeboten?

A: Wir bieten eine 5-jährige Garantie auf Herstellungsfehler bei normalem Gebrauch. Lebenslanger technischer Support und Ersatzteilverfügbarkeit sind gewährleistet. Im Falle eines Ausfalls reagieren wir innerhalb einer Stunde nach der Benachrichtigung und entsenden innerhalb von 24 Stunden technisches Personal im Inland. Der Transformator ist für eine Lebensdauer von mindestens 30 Jahren ausgelegt.

Warum sollten Sie sich für Lugao Power entscheiden?

Zertifizierung und Qualitätssicherung

Zertifiziertes Qualitätsmanagementsystem nach ISO 9001:2008

CE-gekennzeichnet

Typprüfberichte des National Transformer Quality Supervision and Testing Center

100 % Routineprüfung vor der Auslieferung: Leerlaufverlust, Lastverlust, Kurzschlussimpedanz, induzierte Überspannung, Teilentladung, Blitzimpuls und mehr

Verpackung und Lieferung

Verpackung: Holzkiste oder wetterbeständige Verpackung, geeignet für den See-, Land- oder Schienentransport

Versandzustand: Mit Öl gefüllt, versiegelt, zusammen mit Werksprüfberichten, Bedienungsanleitungen und Installationszeichnungen

Standardzubehör: Ölstandsanzeige, Überdruckventil, Zeigerthermometer, Buchsen, Erdungsbolzen und komplettes Hardware-Set

Verpflichtung zum Kundendienst

5 Jahre Garantie: Kostenlose Reparatur oder Ersatz bei Qualitätsproblemen, die bei normalem Gebrauch nach der Inbetriebnahme auftreten.

Lifetime Service Support: Technische Unterstützung und Ersatzteilverfügbarkeit während des gesamten Produktlebenszyklus.

30-jährige Lebensdauer: Hergestellt aus hochwertigen Materialien, um langfristige Zuverlässigkeit zu gewährleisten.

Notfallreaktion: Reaktion innerhalb einer Stunde nach Fehlermeldung; Inländischer Vor-Ort-Service innerhalb von 24 Stunden.
