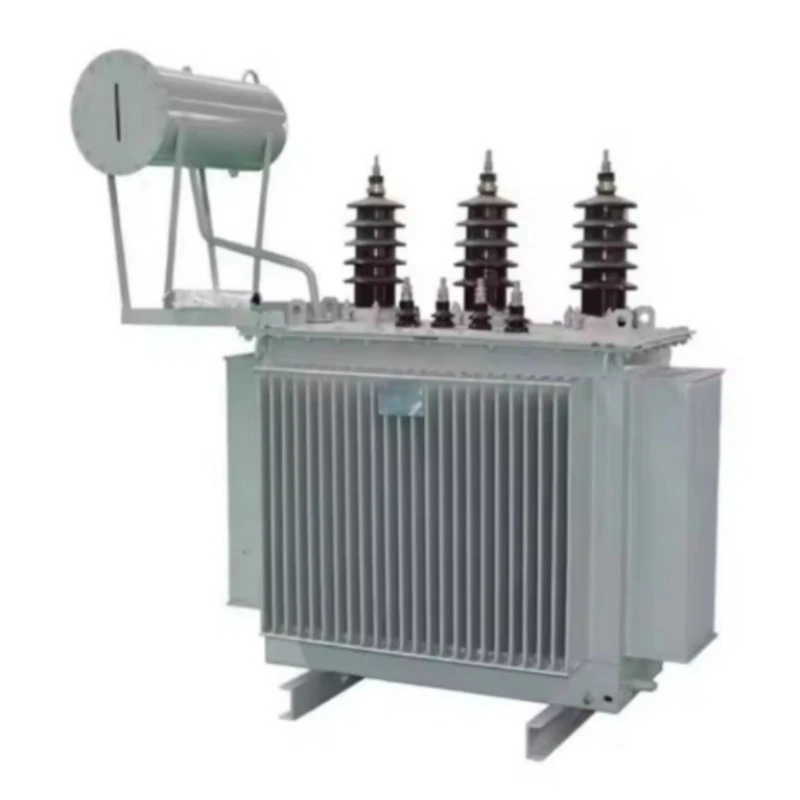

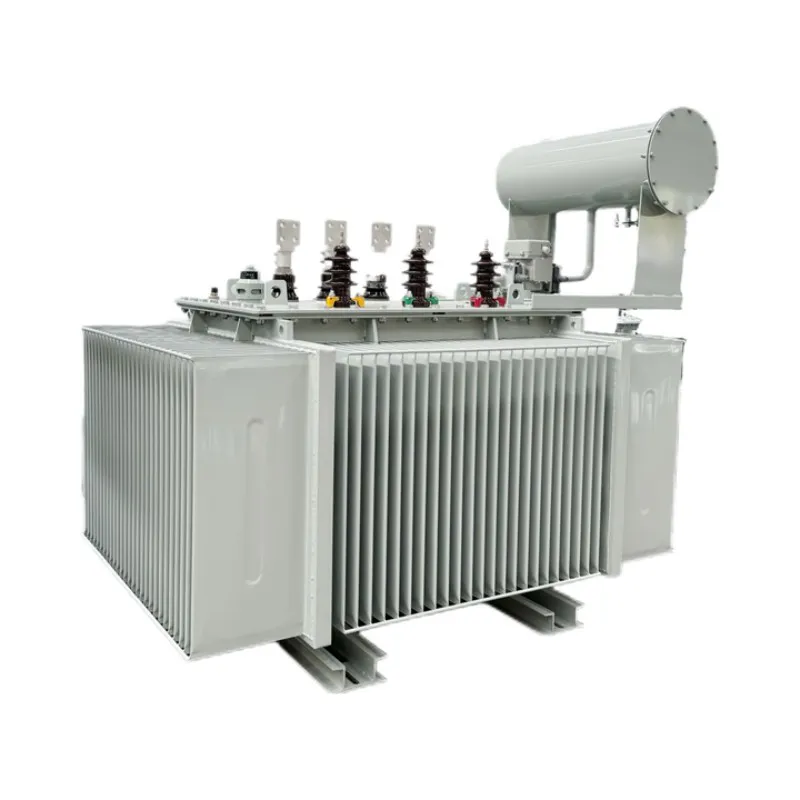

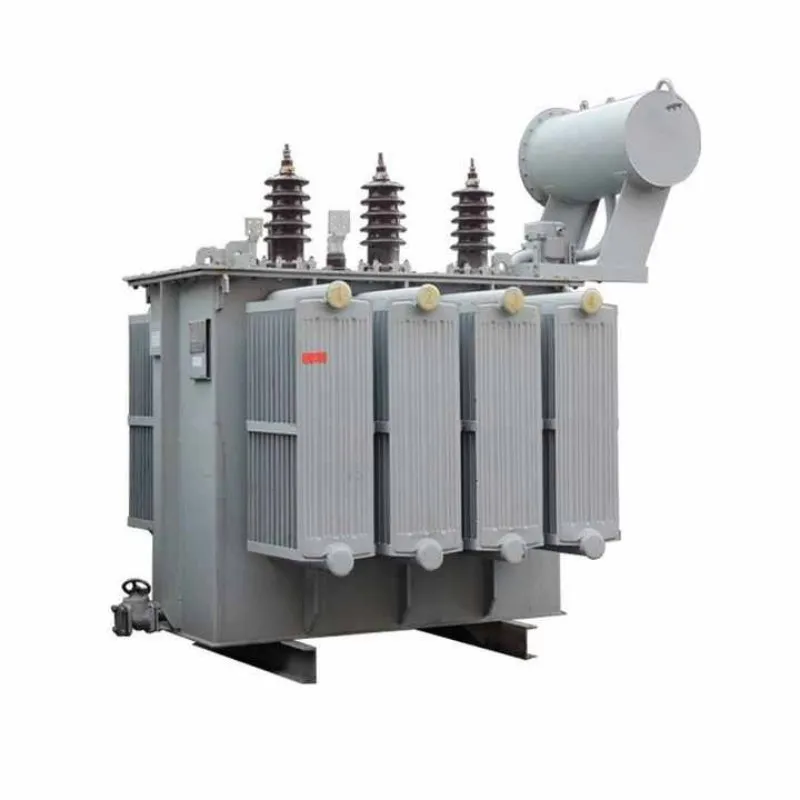

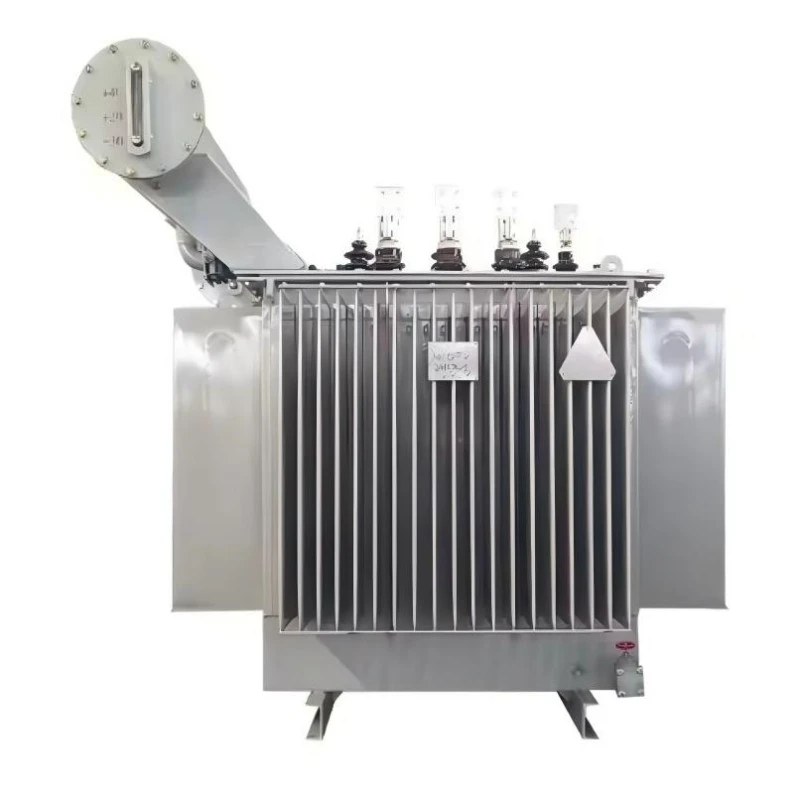

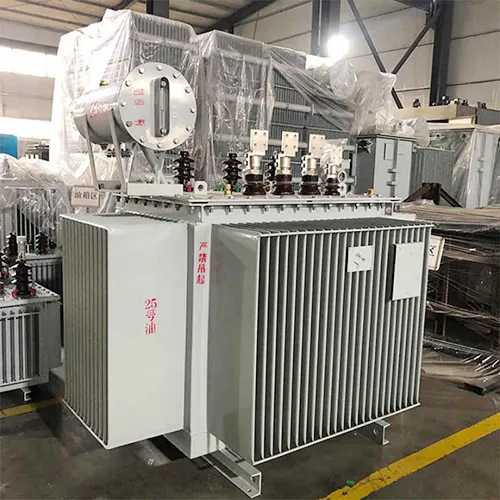

Vollständig versiegelter dreiphasiger energiesparender Außentransformator

Der vollständig versiegelte dreiphasige Energiespartransformator für den Außenbereich ist ein Verteilungsgerät der nächsten Generation, das sorgfältig entwickelt wurde, um Mittelspannungsstrom (z. B. 10 kV oder 35 kV) in sicheren Niederspannungsstrom (400 V/230 V) für industrielle, gewerbliche und private Anwendungen umzuwandeln. Im Gegensatz zu herkömmlichen Transformatoren, die regelmäßig Ölproben entnehmen und warten müssen, verfügt dieses Gerät über einen robusten, hermetisch abgedichteten Tank, der das Isolieröl vollständig von der Atmosphäre isoliert. Diese Konstruktion verhindert Öloxidation und das Eindringen von Feuchtigkeit, die Hauptursachen für eine Verschlechterung und einen Ausfall der Isolierung.

Im Kern verwendet dieser Transformator kaltgewalzten kornorientierten Siliziumstahl mit hoher Permeabilität und einem fortschrittlichen Design mit abgestuften Überlappungsverbindungen. Diese Technologie minimiert magnetische Hysterese und Wirbelstromverluste und erreicht Leerlaufverlustwerte, die die nationalen Energieeffizienzstandards deutlich übertreffen. Das Gerät ist für die Installation im Freien optimiert und bietet eine hervorragende Beständigkeit gegen extreme Temperaturen, Staub und Feuchtigkeit, was es zum Grundstein eines modernen, wartungsarmen Stromverteilungsnetzwerks macht.

Produkteigenschaften und Anwendung

Hauptmerkmale

Wartungsfreier Betrieb: Der vollständig abgedichtete Wellpappentank macht einen Ausgleichsbehälter und eine Entlüftung überflüssig, wodurch Ölalterung verhindert und die Wartungskosten drastisch gesenkt werden.

Außergewöhnliche Energieeffizienz: Reduziert Leerlaufverluste um bis zu 20 % im Vergleich zu Standardtransformatoren der S11-Serie durch einen optimierten Kern und hochleitfähige Kupferwicklungen.

Überlegene Überlastfähigkeit: DieÖlgekühltes Kühlsystem(ONAN) sorgt für einen stabilen Betrieb bei anhaltend hoher Last und Spitzenbedarfsspitzen.

Robuste Haltbarkeit im Freien: Mit wetterfesten Beschichtungen und IP54-Schutz ausgestattet, hält es extremen Temperaturen (-25 °C bis +40 °C), Feuchtigkeit und UV-Strahlung stand.

Hohe Kurzschlussfestigkeit: Mechanisch verstärkte Wicklungen mit robustem Klemmsystem sorgen für Sicherheit und Zuverlässigkeit bei Netzfehlern.

Hauptanwendungsszenarien

Städtische und ländliche Stromnetze: Ideal für kompakte Umspannwerke in Wohngebieten, Gewerbezentren und ländlichen Elektrifizierungsprojekten, bei denen zuverlässige, wartungsarme Ausrüstung unerlässlich ist. Der vollständig versiegelte dreiphasige energiesparende Außentransformator zeichnet sich in diesen Umgebungen aus.

Industrieparks und Fabriken: Bietet stabile Stromversorgung für schwere Maschinen, Verarbeitungslinien und Produktionsanlagen und bewältigt variable Lasten problemlos.

Integration erneuerbarer Energien: Perfekt für Solarparks und Windkraftanlagen, bei denen Haltbarkeit im Freien und hohe Effizienz entscheidend für die Spannungserhöhung für den Netzanschluss sind.

Infrastrukturprojekte: Wird in Flughäfen, U-Bahn-Systemen, Rechenzentren und Krankenhäusern eingesetzt, wo die Zuverlässigkeit der Stromversorgung nicht verhandelbar ist.

Temporäre und Notstromversorgung: Aufgrund seiner kompakten Stellfläche und seiner robusten Konstruktion eignet es sich ideal für temporäre Umspannwerke oder Notreparaturstandorte.

Produktparameter (Spezifikation)

Produktionsdetails

Kernmaterial und Herstellungsprozess

Der Kern dieses Transformators besteht aus kaltgewalztem kornorientiertem Siliziumstahl mit hoher Permeabilität. Die Lamellen werden im 45°-Schritt-Überlappungsprozess präzisionsgeschnitten und gestapelt, um einen eng integrierten Magnetkreis zu gewährleisten. Diese Technik minimiert Wirbelstromverluste und reduziert den Magnetisierungsstrom, was die Grundlage für die Energieeinsparung bildet. Der Kern ist mit halbtrockenem Glasband gesichert, um Vibrationen zu reduzieren und einen leisen Betrieb zu gewährleisten.

Wickelstruktur

Sowohl die Hochspannungs- als auch die Niederspannungswicklung bestehen aus sauerstofffreien Kupferleitern, die aufgrund ihrer hohen Leitfähigkeit und geringen Widerstandsverluste ausgewählt wurden. Die Niederspannungswicklung verfügt über eine foliengewickelte Konfiguration mit längs verlaufenden Ölkanälen, was nicht nur die Wärmeableitung verbessert, sondern auch eine hervorragende mechanische Festigkeit bietet, um Kurzschlusskräften standzuhalten.

Tank- und Dichtungstechnik

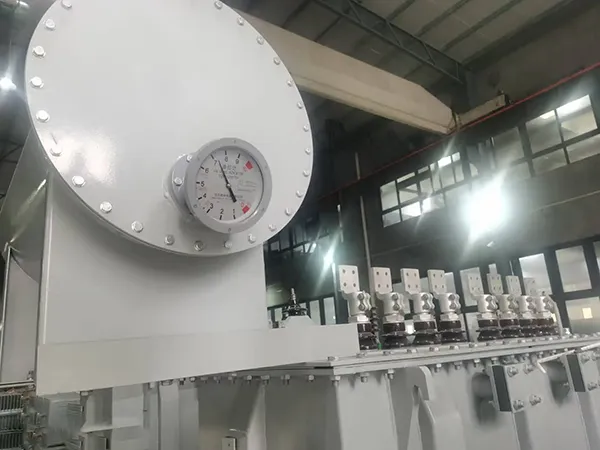

Das charakteristische Merkmal dieses Transformators ist sein vollständig versiegelter Wellblechtank. Im Gegensatz zu herkömmlichen Konstruktionen dehnen sich die Wellplatten aus und ziehen sich zusammen, um Änderungen des Ölvolumens aufgrund von Temperaturschwankungen auszugleichen, sodass kein herkömmlicher Konservator erforderlich ist. Dadurch entsteht ein vollständig geschlossenes System, das verhindert, dass das Isolieröl mit der Außenluft in Kontakt kommt, wodurch Oxidation, Feuchtigkeitsaufnahme und Schlammbildung verhindert werden. Ein Überdruckventil und eine hochpräzise Ölstandsanzeige gehören zur serienmäßigen Sicherheitsausstattung.

Isoliersystem

Der vollständig versiegelte dreiphasige energiesparende Außentransformator verwendet hochwertiges mineralisches Isolieröl, das einem strengen Vakuumtrocknungs- und Ölfüllprozess unterzogen wird. Dadurch wird sichergestellt, dass keine Restluft oder Feuchtigkeit im Tank verbleibt, wodurch eine hohe Teilentladungs-Einsatzspannung gewährleistet und eine langfristige dielektrische Zuverlässigkeit gewährleistet wird.

Qualitätssicherung und Zertifizierung

Zertifizierungen: ISO 9001:2008, CE und umfassende Typprüfberichte von nationalen Transformatorprüfzentren.

Routinetests: Jedes Gerät wird 100 % im Werk getestet, einschließlich Leerlaufverlust, Lastverlust, Kurzschlussimpedanz, induzierter Überspannungsfestigkeit und Teilentladungstests.

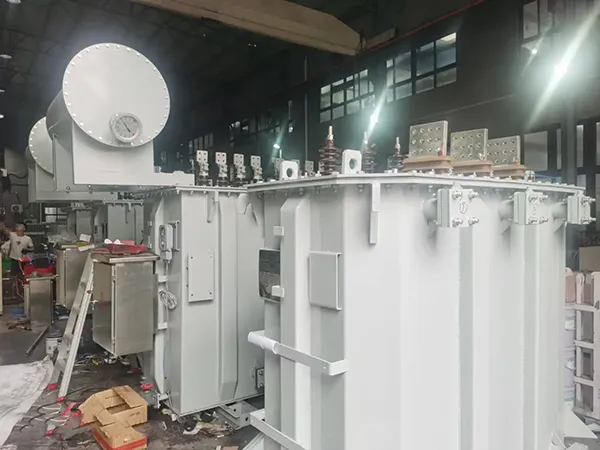

Qualitätskontrolle: Unser Herstellungsprozess umfasst eine Echtzeitüberwachung der Kernmontage, Wicklung und Endmontage, um sicherzustellen, dass jeder Transformator unsere strengen Qualitätsmaßstäbe erfüllt.

Warum sollten Sie sich für Lugao Power entscheiden?

Wenn Sie sich für Lugao Power entscheiden, investieren Sie in ein Produkt, das auf Langlebigkeit ausgelegt ist. Unsere Fachkompetenz bei der Herstellung des vollständig abgedichteten dreiphasigen energiesparenden Außentransformators stellt sicher, dass Sie ein Gerät erhalten, das nicht nur Ihren Strombedarf erfüllt, sondern auch zu geringeren CO2-Emissionen und reduzierten Betriebsbudgets beiträgt.

Kundendienst

5 Jahre Garantie: Wir garantieren einen leckagefreien und lackabblätternden Betrieb. Jeder Herstellungsfehler bei normalem Gebrauch wird durch kostenlose Reparatur oder Ersatz abgedeckt.

Lebenslanger Service-Support: Ersatzteile und technische Unterstützung sind während der gesamten Lebensdauer des Transformators verfügbar.

30 Jahre Lebensdauer: Hergestellt aus hochwertigen Materialien, um drei Jahrzehnte zuverlässige Leistung zu gewährleisten.

Schnelle Reaktion: Im Falle eines Geräteausfalls reagiert unser Team innerhalb einer Stunde nach der Benachrichtigung und entsendet im Inland innerhalb von 24 Stunden technisches Personal zum Standort.

Verpackung und Lieferung

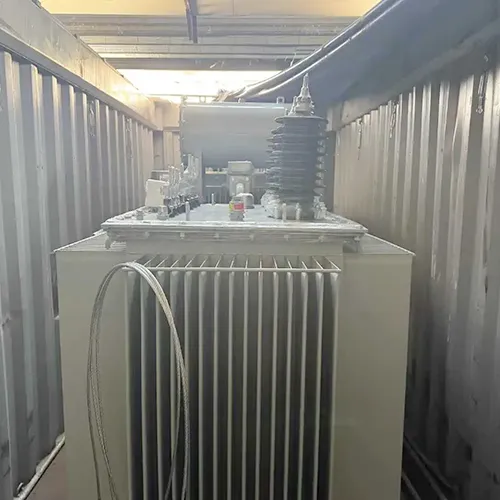

Verpackung: Der vollständig versiegelte dreiphasige Energiespartransformator für den Außenbereich ist sicher in einer wetterbeständigen Holzkiste verpackt oder für optimalen Schutz beim Transport verpackt.

Versandzustand: Lieferung ölgefüllt mit vollständig versiegeltem Tank, zusammen mit Werksprüfberichten, Installationshandbüchern und detaillierten Maßzeichnungen.

Standardzubehör: Zu jeder Einheit gehören ein Ölstandsmesser, ein Überdruckventil, ein Zeigerthermometer, Hochspannungs- und Niederspannungsbuchsen, Erdungsbolzen und ein kompletter Hardwaresatz für die Installation.

Fragen und Antworten: Häufig gestellte Fragen

F1: Was ist ein vollständig versiegelter Dreiphasen-Energiespartransformator für den Außenbereich?

A1: Es handelt sich um einen Verteilungstransformator für den Außenbereich mit hermetisch abgeschlossenem Tank. Im Gegensatz zu herkömmlichen Geräten mit Ölausdehnungsgefäß verhindert diese Konstruktion, dass das Isolieröl mit der Luft in Kontakt kommt, wodurch das Risiko von Oxidation und Feuchtigkeitsaufnahme eliminiert wird, was den Wartungsaufwand erheblich reduziert und die Lebensdauer verlängert.

F2: Wie spart dieser Transformator im Vergleich zu älteren Modellen Energie?

A2: Energieeinsparungen werden durch den Einsatz von hochpermeablem kornorientiertem Siliziumstahl und einer optimierten Kernverbindungsstruktur erreicht. Dadurch werden die Leerlaufverluste (Hysterese und Wirbelstrom) im Vergleich zu herkömmlichen Transformatoren der S9- oder S11-Serie um über 15–20 % reduziert, was zu einer erheblichen Reduzierung der Stromrechnung über die gesamte Lebensdauer des Geräts führt.

F3: Ist dieser Transformator wirklich wartungsfrei?

A3: Ja, unter normalen Betriebsbedingungen. Da der vollständig abgedichtete dreiphasige Energiespartransformator für den Außenbereich einen gewellten Tank ohne Entlüftung verwendet, verschlechtert sich das Öl niemals, wenn es Luft oder Feuchtigkeit ausgesetzt wird. Dadurch entfällt die Notwendigkeit einer regelmäßigen Ölprüfung, Filterung oder eines Ölwechsels, die bei herkömmlichen Transformatoren erforderlich ist.

F4: Kann dieser Transformator Kurzschlussbedingungen sicher bewältigen?

A4: Auf jeden Fall. Es ist mit mechanisch verstärkten Wicklungen aus foliengewickelten Niederspannungsspulen und einem robusten Klemmsystem ausgestattet. Alle Geräte werden in der Typprüfungsphase strengen Kurzschluss-Schlagtests unterzogen, um sicherzustellen, dass sie Netzstörungen schadlos überstehen.
