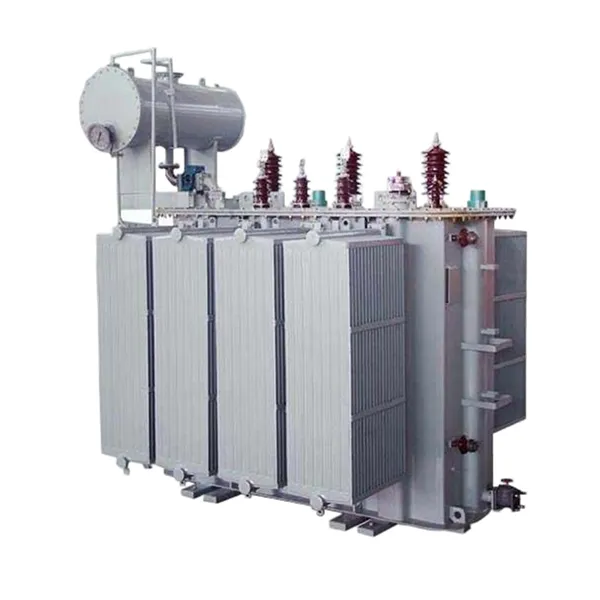

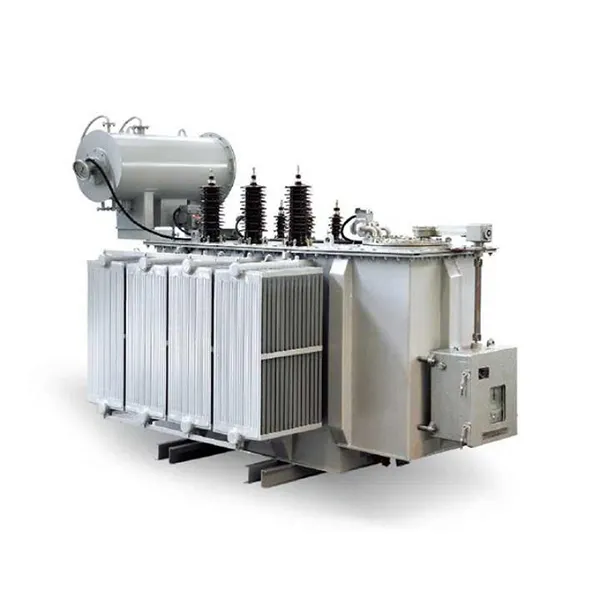

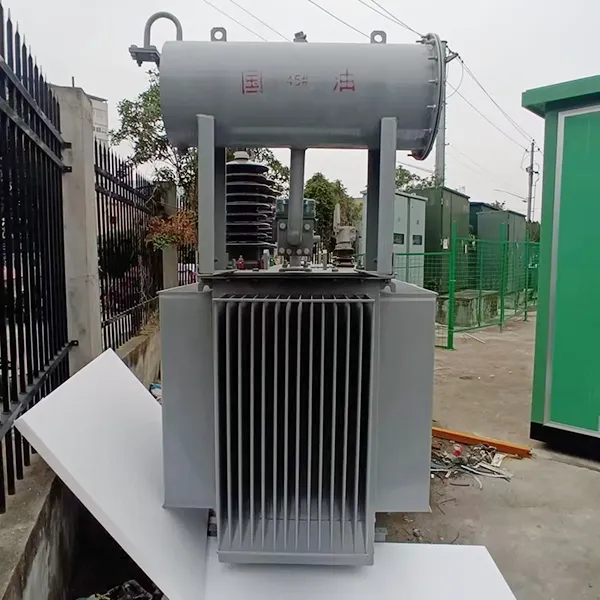

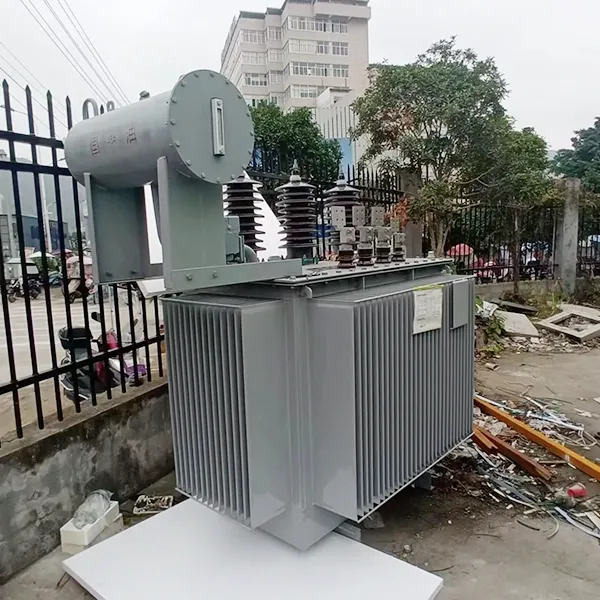

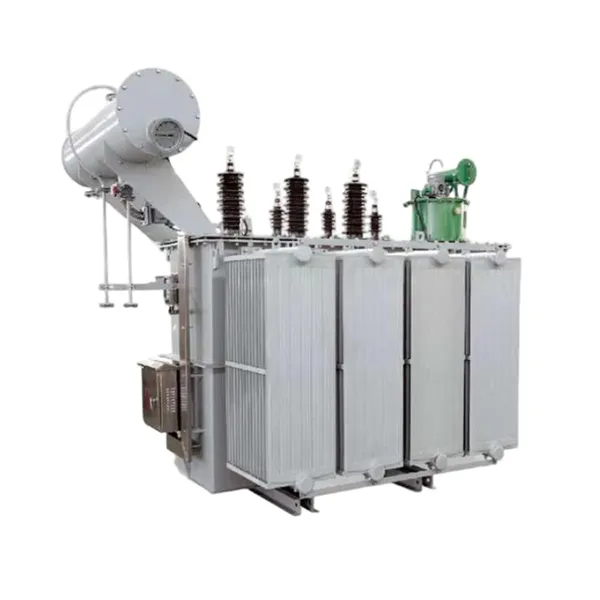

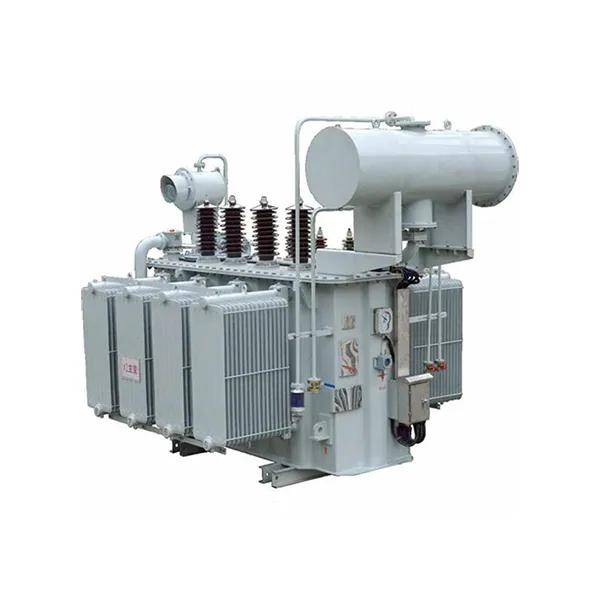

Dreiphasiger elektrischer Mittelspannungstransformator

Unser dreiphasiger elektrischer Mittelspannungstransformator ist für die Umwandlung von Niederspannungsleistung (z. B. 0,4 kV) in Mittelspannungsleistung (z. B. 11 kV, 22 kV oder 33 kV) ausgelegt und ermöglicht so eine effiziente Übertragung über große Entfernungen oder die Integration in Verteilungsnetze. Dieses Produkt ist unverzichtbar für Projekte im Bereich erneuerbare Energien, Industrieanlagen und Kraftwerke, die eine zuverlässige Spannungserhöhung erfordern.

Der Transformator verfügt über einen hochpermeablen kornorientierten Siliziumstahlkern und sauerstofffreie Kupferwicklungen, was minimale Verluste und hohe thermische Stabilität gewährleistet. DerÖlbadkühlsystemsorgt für eine hervorragende Wärmeableitung, während die vollständig versiegelte Struktur vor Umweltverschmutzungen schützt, was den Wartungsbedarf reduziert und die Lebensdauer verlängert.

Produktparameter (Spezifikation)

Typische Spezifikationen für Dreiphasen-Öltransformatoren (0,4 kV / 11 kV)

Zur Standardausstattung gehört

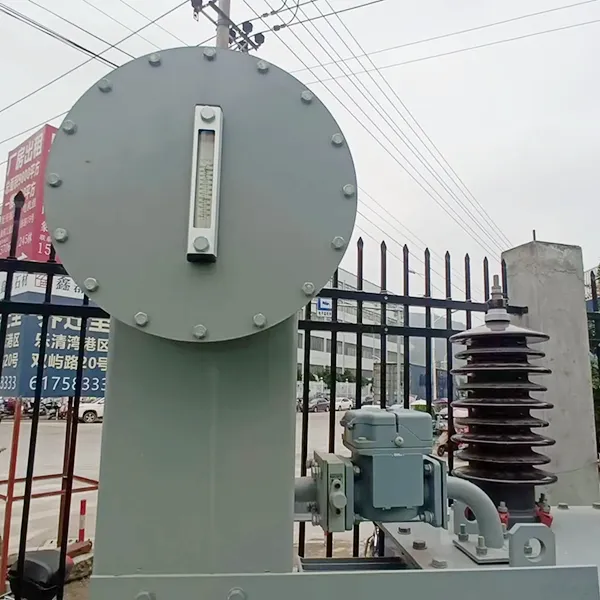

1. Ölstandsanzeige mit Alarm bei niedrigem Füllstand

2. Überdruckventil

3. Zeigerthermometer mit Alarmkontakten

4. Optionales Gasrelais zur Fehlererkennung

Produkteigenschaften und Anwendung

Merkmale

Die dreiphasigen elektrischen Mittelspannungstransformatoren von step up erfüllen oder übertreffen internationale Standards – konform mit IEC 60076, ANSI C57.12, GB1094 und SANS 780, wodurch globale Anwendbarkeit und Zuverlässigkeit gewährleistet sind.

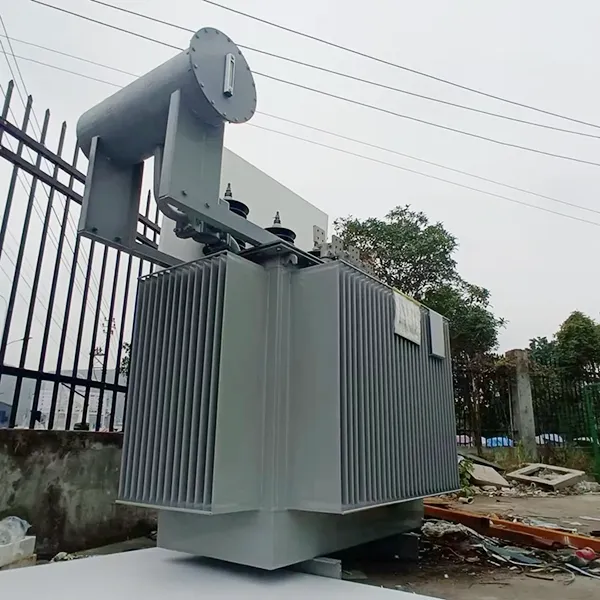

Vollständig abgedichtete Wellpappentankkonstruktion – macht ein Ausdehnungsgefäß überflüssig, verhindert Öloxidation und das Eindringen von Feuchtigkeit und ermöglicht so einen wartungsfreien Betrieb über längere Zeiträume.

Hohe Überlastfähigkeit und thermische Stabilität – Das ölgekühlte Kühlsystem gewährleistet eine stabile Leistung auch unter anhaltend hohen Lastbedingungen oder schwankenden Eingangsspannungen.

Geräuscharmer Betrieb – Optimierte Kernverbindungsstruktur und vibrationsdämpfendes Design reduzieren Betriebsgeräusche, geeignet für Wohngebiete oder lärmempfindliche Umgebungen.

Kompakte Struktur für flexible Installation – Das modulare Design ermöglicht Mast-, Pad- oder Umspannwerkskonfigurationen und passt sich so an Standorte mit begrenztem Platzangebot oder im Freien an.

Robuste Kurzschlussfestigkeit – Folienartige Niederspannungswicklungen und starre Spulenstützstrukturen gewährleisten mechanische Integrität bei plötzlichen Fehlerbedingungen.

Einfache Installation und geringer Wartungsaufwand – Standardisierte Hebeösen, Bodenmontagelöcher und Kabeleinführungsoptionen vereinfachen die Installation vor Ort; Das vollständig abgedichtete Design minimiert die routinemäßige Wartung.

Lange Lebensdauer mit lebenslangem Support – Ausgelegt für eine Betriebslebensdauer von mindestens 30 Jahren, abgesichert durch lebenslangen technischen Support und Ersatzteilverfügbarkeit.

Mehrere Abgriffsbereiche für die Spannungsregelung – Bietet Abgriffsoptionen von ±5 %, ±2×2,5 % und ermöglicht so eine präzise Spannungsanpassung an Netz- oder Lastschwankungen.

Optionen für umweltfreundliche Isolierflüssigkeiten – Erhältlich mit natürlichem Ester (Pflanzenöl) oder Isolierflüssigkeiten mit hohem Brennpunkt für umweltbewusste Anwendungen.

Fragen und Antworten: Wichtige Einblicke in Step-Up-Transformatoren

F: Was ist ein Aufwärtstransformator?

A: Ein Aufwärtstransformator erhöht die niedrige Eingangsspannung auf eine höhere Ausgangsspannung. Die Primärwicklung hat weniger Windungen und die Sekundärwicklung mehr Windungen. Diese Art von Transformator ist für erneuerbare Energiesysteme wie Solarparks und Windkraftanlagen von entscheidender Bedeutung, wo der erzeugte Niederspannungsstrom für die Netzübertragung hochgestuft werden muss.

F: Wie verbessert dieser Aufwärtstransformator die Energieeffizienz?

A: Unser Transformator verwendet hochpermeablen, kaltgewalzten, kornorientierten Siliziumstahl mit einer abgestuften Überlappungskernkonstruktion. Dadurch werden Hysterese- und Wirbelstromverluste erheblich reduziert, wodurch Leerlauf- und Lastverluste im Vergleich zu herkömmlichen Transformatoren gesenkt werden, was die Betriebskosten direkt senkt.

F: Warum ist das Ölbadkühlsystem für Step-up-Anwendungen wichtig?

A: Das Isolieröl sorgt sowohl für Spannungsfestigkeit als auch für eine effiziente Wärmeableitung. Es überträgt die Wärme vom Kern und den Wicklungen auf die Tankoberfläche und gewährleistet so einen stabilen Betrieb auch unter kontinuierlichen Hochlast- oder Hochtemperaturbedingungen, die für Aufwärtsanwendungen typisch sind.

F: Kann dieser Dreiphasen-Mittelspannungstransformator im Freien verwendet werden?

A: Ja. Das vollständig abgedichtete Tankdesign aus Wellpappe schützt interne Komponenten vor Feuchtigkeit, Staub und korrosiven Umgebungen und eignet sich daher ideal für Außeninstallationen wie Solarkraftwerke, Windparks und industrielle Umspannwerke.

Vorteile der Funktionen

Deutlich reduzierte Betriebskosten: Der optimierte Magnetkreis und verlustarme Materialien reduzieren Energieverluste und senken so die Stromkosten über die Lebensdauer des Transformators.

Hohe Betriebszuverlässigkeit: Fortschrittliches Kurzschlussfestigkeitsdesign und verbesserte Isolationssysteme sorgen für einen stabilen Betrieb auch bei Netzschwankungen oder Fehlerbedingungen.

Geringe Wartungsanforderungen: Die vollständig abgedichtete Struktur macht einen Ölwechsel überflüssig und reduziert die Inspektionshäufigkeit, wodurch Ausfallzeiten und Wartungskosten minimiert werden.

Kompaktes und anpassungsfähiges Design: Die modulare Struktur ermöglicht eine flexible Installation in Umgebungen mit begrenztem Platzangebot, während standardisierte Schnittstellen die Integration in Schaltanlagen und Steuerungssysteme vereinfachen.

Produkte passen sich der Umgebung an

Anwendungsszenarien

Erneuerbare Energiesysteme: Ideal für Solarparks und Windkraftanlagen, um den erzeugten Niederspannungsstrom auf Mittelspannungsniveau für den Netzanschluss zu bringen.

Industrieanlagen: Wird in Produktionsanlagen und in der Schwerindustrie eingesetzt, wo Niederspannungsstrom von Generatoren oder Wechselrichtern zur Verteilung hochgezogen werden muss.

Infrastrukturprojekte: Geeignet für Flughäfen, Eisenbahnen und Rechenzentren, die eine zuverlässige Spannungserhöhung für Backup- oder Hauptstromsysteme erfordern.

Kraftwerke: Wird in kleinen Kraftwerken zur Stromerzeugung eingesetzt, wo die Spannung für die Übertragung über große Entfernungen erhöht werden muss.

Produktionsdetails

Kernmaterial und -prozess

Der Kern des Aufwärtstransformators besteht aus kaltgewalztem kornorientiertem Siliziumstahl mit hoher Permeabilität und einer abgestuften Überlappungsverbindung. Der Kern ist präzisionsgeschnitten und automatisch gestapelt, um eine gleichmäßige Magnetflussverteilung zu gewährleisten und Leerlaufverluste und Magnetisierungsströme zu minimieren.

Wickelstruktur

Sowohl die Hochspannungs- als auch die Niederspannungswicklung sind mit sauerstofffreien Kupferleitern umwickelt. Niederspannungswicklungen nutzen eine Folien- oder Spiralstruktur mit längs verlaufenden Ölkanälen, wodurch die mechanische Festigkeit und die Kurzschlussfestigkeit erhöht werden.

Isolier- und Kühlsystem

Es wird hochwertiges Mineralöl oder umweltfreundliche Isolierflüssigkeit mit hohem Brennpunkt verwendet. Das Öl-Papier-Isoliersystem wird Vakuumtrocknungs- und Ölfüllprozessen unterzogen, um Restfeuchtigkeit und Luft zu entfernen und so eine hohe Durchschlagsfestigkeit und langfristige Zuverlässigkeit zu gewährleisten.

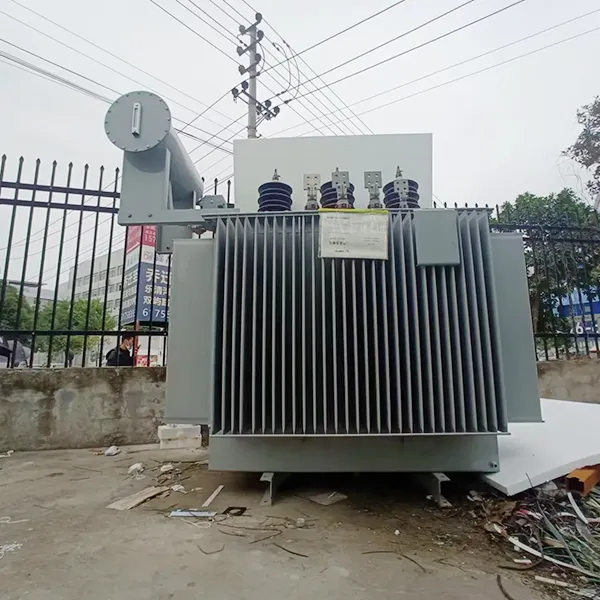

Tank und Abdichtung

Das gewellte Tankdesign sorgt für einen Ausgleich der Wärmeausdehnung, ohne dass ein Ausdehnungsgefäß erforderlich ist. Die vollständig abgedichtete Struktur verhindert Öloxidation und das Eindringen von Feuchtigkeit, reduziert die Wartungshäufigkeit und verlängert die Öllebensdauer.

Fragen und Antworten: Produktion und Qualitätssicherung

F: Wie stellen Sie sicher, dass der Step-Up-Dreiphasen-Öltransformator der Kurzschlussfestigkeit standhält?

A: Unsere Transformatoren werden in staatlich anerkannten Laboren auf Kurzschluss getestet. Die Kombination aus Folienwicklungen, starren Spulenträgern und selbstsichernden Befestigungselementen stellt sicher, dass die Struktur auch bei plötzlichen Fehlerbedingungen intakt bleibt.

F: Welche Qualitätsstandards verfolgen Sie?

A: Alle Produkte werden gemäß den Normen IEC 60076, GB1094 und ISO 9001:2015 entwickelt, hergestellt und getestet. Jedes Gerät durchläuft vor der Auslieferung umfassende Stück- und Typprüfungen.

Die Konstruktion und Prüfung von Transformatoren muss den folgenden Normen entsprechen:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 „Leistungstransformatoren“

GB/T6451-2015 „Spezifikation und technische Anforderungen für ölgefüllte Leistungstransformatoren“

JB/T3837-2010 „Methode zur Zusammenstellung von Typenbezeichnungen für Transformatorprodukte“

GB/T311.1-3.11-97 „Isolationskoordination und Hochspannungsprüftechniken für Hochspannungsübertragungs- und -transformationsgeräte“

GB10237-88 „Isolationspegel und dielektrische Prüfungen für Leistungstransformatoren – Luftabstände zur externen Isolierung“

GB7595-87 „Qualitätsstandard für Transformatorenöl im Betrieb“

GB7328-87 „Messung des Schallpegels für Transformatoren“

GB7534-87 „Messung der Teilentladung“

GB/T15164-94 „Ladeleitfaden für Öltransformatoren“

DL/T586-95 „Technischer Leitfaden für die Fertigungsüberwachung von Benutzern von Energieanlagen“

GB/T311.1-3.11-97 „Isolationskoordination und Hochspannungsprüftechniken für Hochspannungsübertragungs- und -transformationsgeräte“

GB2536-1990 „Transformatoröl“

JB/T56011-92 „Produktqualitätsklassifizierung für ölgefüllte Leistungstransformatoren“

ZBK41005-89 „Schallpegel von 6-220-KV-Transformatoren“
