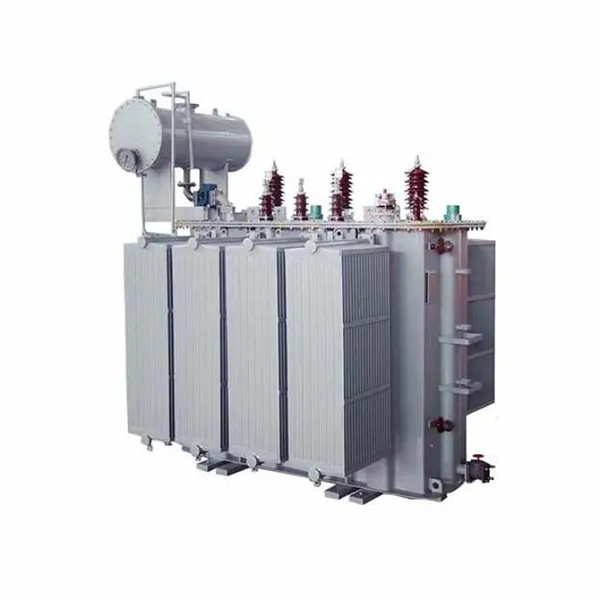

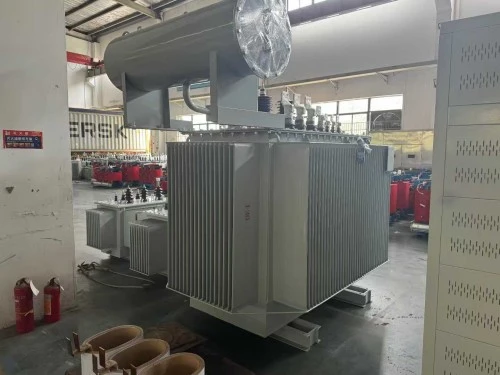

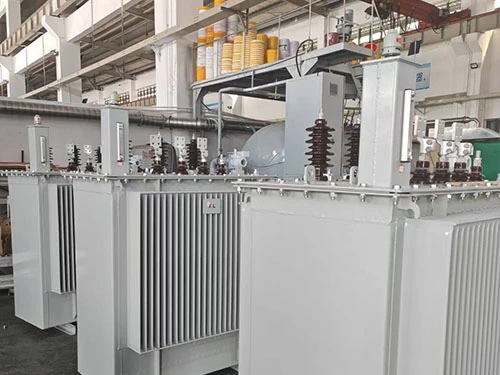

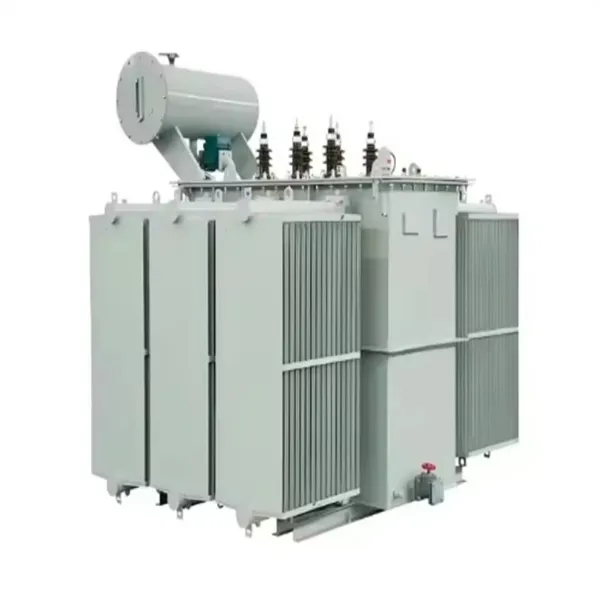

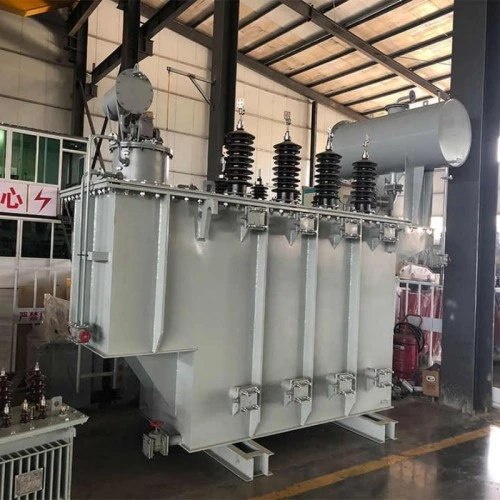

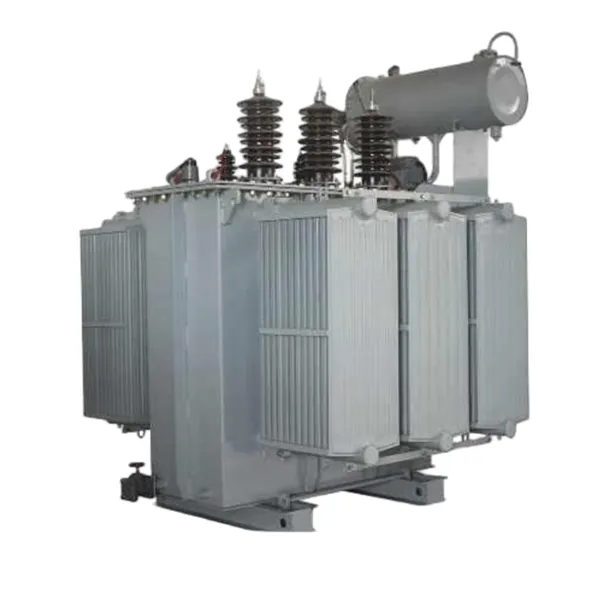

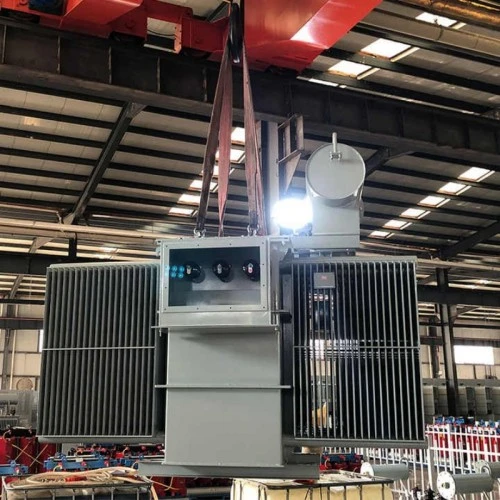

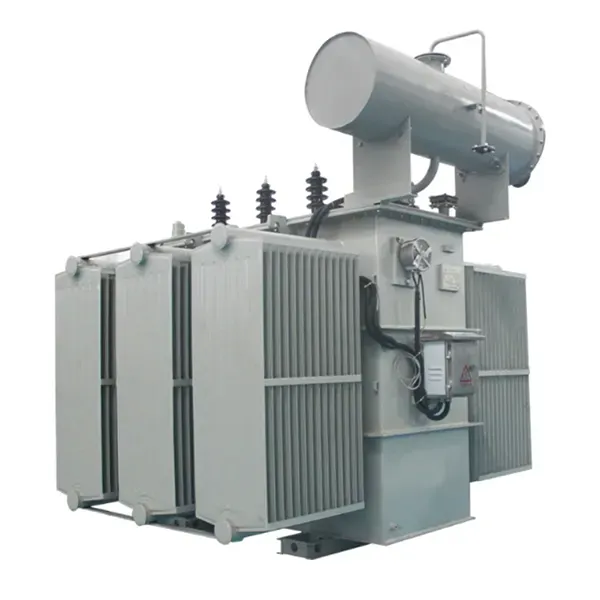

Einphasiger, in Öl getauchter ONAN-Transformator mit zwei Wicklungen

Der einphasige, in Öl getauchte ONAN-Transformator mit zwei Wicklungen stellt den Höhepunkt der konventionellen und dennoch äußerst zuverlässigen Stromumwandlungstechnologie dar. BeiLugao Power Co., Ltd.,Wir wissen, dass das Rückgrat jedes Stromverteilungsnetzes in der Robustheit seiner Transformatoren liegt. Dieses Modell wurde speziell zum Herabsetzen oder Erhöhen der Spannung zwischen zwei unterschiedlichen Stromkreisen mithilfe einer Primär- und Sekundärwicklungskonfiguration entwickelt, die durch einen hochpermeablen Siliziumstahlkern getrennt sind.

Die Bezeichnung „ONAN“ (Oil Natural Air Natural) bedeutet, dass dieses Gerät auf einem natürlichen Konvektionsprozess basiert. Das Isolieröl zirkuliert beim Erhitzen auf natürliche Weise und überträgt Wärmeenergie auf die Tankwände, die dann an die Umgebungsluft abgegeben werden. Dadurch entfällt der Bedarf an externen Kühlventilatoren oder Pumpen, was zu einem Transformator führt, der nicht nur leise ist, sondern auch deutlich weniger anfällig für mechanische Ausfälle ist.

Im Gegensatz zu Autotransformatoren bietet unser einphasiger ONAN-Öltransformator mit zwei Wicklungen eine vollständige elektrische Isolierung zwischen der Primär- und Sekundärseite. Diese galvanische Trennung ist für die Sicherheit von entscheidender Bedeutung, da sie Oberschwingungen effektiv filtert und empfindliche nachgeschaltete Geräte vor vorübergehenden Überspannungen schützt. Ganz gleich, ob es für Hochspannungs-Umspannwerke oder als Service-Eingangstransformator für Gewerbekomplexe eingesetzt wird, dieses Gerät garantiert eine außergewöhnliche Kurzschlussfestigkeit und thermische Leistung.

Produktparameter (Spezifikation)

Lugao Power Co., Ltd. fertigt diese Einheiten mit einem hohen Maß an Individualisierung, um spezifische Netzanforderungen zu erfüllen. Nachfolgend finden Sie die technischen Standardspezifikationen:

Produkteigenschaften und Anwendung

F: Warum sollte man sich für das Design mit zwei Wicklungen statt für einen Autotransformator entscheiden?

1. Bietet physische und elektrische Isolierung zwischen Hoch- und Niederspannungskreisen.

2. Verhindert die Übertragung von Überspannungen (z. B. Blitzschlag) auf die Sekundärseite.

3. Unverzichtbar für die Sicherheit in Wohn-, Industrie- und medizinischen Einrichtungen.

4. Bietet eine bessere Spannungsregelung bei schwankenden Lasten.

F: Warum ONAN-Kühlung statt Zwangskühlung verwenden?

1. Keine beweglichen Teile (keine Lüfter, keine Pumpen) – kein Risiko eines Ausfalls des Hilfssystems.

2. Ideal für abgelegene Standorte mit eingeschränktem Wartungszugang.

3. Leiser Betrieb – geeignet für geräuschempfindliche Umgebungen.

4. Die Lebenserwartung beträgt bei minimalem Eingriff oft mehr als 25 Jahre.

F: Wie stellt Lugao Power die Qualität des Kerns und der Wicklung sicher?

1. Verwendet CRGO-Siliziumstahl mit Step-Lap-Kernkonstruktion.

2. Reduziert Leerlaufverluste um fast 20 % im Vergleich zu gestapelten Standardkernen.

3. Wicklungen aus hochleitfähigem Kupfer oder Aluminium, gleichmäßig gewickelt.

4. Jedes Gerät wird vor Verlassen des Werks einem Hitzelauf- und induzierten Überspannungstest unterzogen.

Spezifische Anwendungsszenarien

1. Ländliche Versorgungsverteilung: Verlängerung der Stromleitungen zu landwirtschaftlichen Pumpen und abgelegenen Bauernhöfen.

2. Eisenbahnsignaltechnik: Bereitstellung zuverlässiger Energie für streckenseitige Ausrüstung.

3. Wohnanlagen: Herabsetzung der Mittelspannung auf 120V/240V für Einfamilienhäuser oder Hochhausanlagen.

4. Industriebeleuchtung: Stromversorgung von Hochleistungs-Industriebeleuchtungsgittern.

5. Integration erneuerbarer Energien: Kopplung mit Solarwechselrichtern zur Speisung isolierter einphasiger Lasten.

Produktionsdetails

1. Kern- und Wicklungskonstruktion

Das Herzstück des einphasigen ONAN-Öltransformators mit zwei Wicklungen liegt in seinem Kern. Lugao Power verwendet einen präzisionsgeschnittenen, auf Gehrung geschnittenen Kern aus hochdurchlässigem CRGO-Stahl. Dieses Design minimiert den Luftspalt und reduziert den Magnetisierungsstrom und die Geräuschentwicklung erheblich. Die Wicklungen sind konzentrisch angeordnet – die Niederspannungswicklung liegt näher am Kern, die Hochspannungswicklung ist darum gewickelt. Diese Anordnung optimiert die elektromagnetische Kopplung und die mechanische Festigkeit.

2. Isolierung und Tank

Wir verwenden hochwertiges Transformatorenöl (Mineralöl oder natürlicher Ester auf Anfrage), das sowohl als dielektrischer Isolator als auch als Kühlmedium fungiert. Der Tank ist aus hochbelastbarem Stahl gefertigt und mit einem fünfstufigen Oberflächenbehandlungsverfahren beschichtet: Entfetten, Phosphatieren, Grundieren, Zwischenbeschichtung und eine abschließende Deckschicht aus UV-beständigem Lack. Dies gewährleistet Korrosionsbeständigkeit in Küsten- oder feuchten Umgebungen.

3. Qualitätssicherung und Zertifizierungen

Jede Einheit wird in Übereinstimmung mit den ISO 9001:2015-Standards hergestellt. Zu unseren Testprotokollen gehören:

1. Routinetests: Wicklungswiderstandsmessung, Spannungsverhältnistest, Leerlaufverlust- und Strommessung, Kurzschlussimpedanz und dielektrische Tests.

2. Typprüfungen: Temperaturanstiegsprüfung, Blitzimpulsprüfung (LI) und Prüfung der Kurzschlussfestigkeit.

3. Wir verfügen über Zertifizierungen, die globale Standards wie IEC 60076 und ANSI/IEEE C57.12.00 erfüllen, um sicherzustellen, dass unsere Transformatoren auf internationalen Märkten akzeptiert werden.

Warum sollten Sie sich für Lugao Power entscheiden? (Mitbewerbervergleich)

Bei der Beschaffung eines einphasigen ONAN-Öltransformators mit zwei Wicklungen ist der Markt mit kostengünstigen Optionen gesättigt, die Kompromisse bei der Materialqualität eingehen. Darum zeichnet sich Lugao Power Co., Ltd. aus:

Unser Anspruch: Wir verkaufen nicht nur Transformatoren; Wir bieten technische Lösungen. Unser technisches Team unterstützt Sie bei Impedanzberechnungen, Stufenschalterkonfigurationen und Installationsanleitungen. Mit Lugao Power erhalten Sie einen einphasigen ONAN-Öltransformator mit zwei Wicklungen, der durch geringeren Wartungsbedarf und höhere Energieeffizienz durchweg niedrigere Gesamtbetriebskosten (TCO) liefert.

Anwendungsfallstudie: Ländliches Elektrifizierungsprojekt

Im zweiten Quartal 2024 kam es bei einem kommunalen Versorgungsunternehmen in Südostasien häufig zu Ausfällen importierter Trockentransformatoren aufgrund von Blitzüberspannungen. Sie wechselten zu Lugao Powers einphasigen, ölgefüllten ONAN-Transformatoreinheiten mit zwei Wicklungen (50 kVA, 11 kV/230 V).

Ergebnisse:

1. Reduzierte Ausfallrate: 0 % Ausfallrate über zwei Monsunzeiten.

2. Wärmeleistung: Die ONAN-Kühlung hielt die Wicklungstemperaturen bei 90 % Last um 15 °C niedriger als bei den vorherigen Einheiten.

3. Wartung: Das Versorgungsunternehmen meldete aufgrund des robusten Ölkonservierungssystems keinerlei Wartungseingriffe.

Verpackung & Versand

Lugao Power ist sich bewusst, dass die Logistik genauso wichtig sein kann wie die Fertigung und stellt sicher, dass jeder einphasige ONAN-Öltransformator mit zwei Wicklungen für den weltweiten Transport verpackt wird.

Verpackung: Die Geräte werden mit hochwertigem Isolieröl gefüllt versendet. Für den Export verwenden wir Holzkisten (ISPM 15 zertifiziert) oder Stahlrahmen mit Schutzhülle. Überspannungsableiter und Durchführungen sind separat in stoßabsorbierendem Schaumstoff verpackt, um Transportschäden zu vermeiden.

Dokumentation: Zu jeder Lieferung gehören ein ausführliches Handbuch, Testberichte und Installationsdiagramme.

Lieferzeit: Standardeinheiten sind in 20–25 Werktagen verfügbar. Sonderanfertigungen benötigen 30–35 Tage.

Verladehafen: Ningbo.

Häufig gestellte Fragen (FAQ)

F1: Kann dieser Transformator im Freien bei extremen Temperaturen verwendet werden?

A: Absolut. Das ONAN-Kühlsystem ist für Umgebungstemperaturen von -25 °C bis +50 °C ausgelegt. Für extreme Umgebungen (Wüste oder Arktis) kann Lugao Power das Ölvolumen und das Design des Tankkühlers entsprechend anpassen. Die robuste Tankbeschichtung gewährleistet UV- und Feuchtigkeitsbeständigkeit und macht den einphasigen, in Öl getauchten ONAN-Transformator mit zwei Wicklungen ideal für die Mastmontage oder bodennahe Außeninstallationen.

F2: Wie hoch ist die typische Lebensdauer dieses Transformators?

A: Bei ordnungsgemäßer Installation und regelmäßigen Ölprüfungen beträgt die Betriebslebensdauer typischerweise 25 bis 30 Jahre. Der Kern und die Wicklungen sind mit einer Wärmeklasse ausgelegt, die eine Isolationslebensdauer von 30 Jahren unter Nennlastbedingungen ermöglicht. Lugao Power bietet standardmäßig eine Herstellergarantie von 5 Jahren, wobei erweiterte Serviceverträge verfügbar sind.

F3: Bieten Sie Stufenschalter zur Spannungsregelung an?

A: Ja. Je nach Anwendung bieten wir sowohl Off-Circuit Tap Changer (OCTC) als auch On-Load Tap Changer (OLTC) an. Für die Standardverteilung integrieren wir stromlose Zapfstellen (+/- 2,5 % oder 5 %), um Netzschwankungen auszugleichen. Wenn Sie einen einphasigen ONAN-Öltransformator mit zwei Wicklungen für empfindliche Industrieanlagen kaufen, die eine konstante Spannung benötigen, können wir ein OLTC-System installieren.

F5: Was ist der Unterschied zwischen einem Standardtransformator und einer von Ihnen angebotenen „Heavy Duty“-Variante?

A: Unsere Standardeinheiten sind für gewerbliche und allgemeine Wohnzwecke gebaut. Unsere „Heavy Duty“-Variante desEinphasiger, in Öl getauchter ONAN-Transformator mit zwei WicklungenVerfügt über einen größeren Kupferquerschnitt, ein verstärktes Kernjoch und einen höheren Grad an Isolieröl (natürlicher Ester), um kurzzeitigen zyklischen Überlastungen von bis zu 150 % standzuhalten. Dies ist ideal für Schweißanwendungen, Bergbauausrüstung oder landwirtschaftliche Lasten, bei denen die Anlaufströme hoch sind.

Kontaktieren Sie Lugao Power Co., Ltd. noch heute

Stellen Sie die Kontinuität Ihres Stromnetzes sicher. Entscheiden Sie sich für die Langlebigkeit, Effizienz und Sicherheit unseres einphasigen ONAN-Öltransformators mit zwei Wicklungen. Für Angebote, technische Zeichnungen oder Mengenrabatte nutzen Sie bitte das untenstehende Anfrageformular.
