So wählen Sie die richtige Kastenstation für Ihr Projekt aus

A Kastenförmige Unterstationist eine kompakte Stromverteilungslösung, die Hochspannungsschaltanlagen integriert, Transformator, Niederspannungsverteilungsausrüstung und Schutzgeräte in einem vorgefertigten Gehäuse. Es wird häufig in Industrieparks, Gewerbegebäuden, Wohnanlagen, Projekten für erneuerbare Energien usw. eingesetzt. Bergbaustandorte und temporäre Stromversorgungssysteme.

Als Hersteller von Stromübertragungs- und -verteilungsgeräten liefert Lugao Transformatoren, Schaltanlagen, Leistungsschalter, Trennschalter, Blitzableiter, CT/PT/VT und maßgeschneiderte OEM/ODM-Lösungen für Versorgungsunternehmen, Industrie- und Infrastrukturprojekte. Basierend auf den Projektanforderungen kann Lugao Kunden dabei unterstützen technische Konfiguration, Produktauswahl und maßgeschneiderte Umspannwerkslösungen.

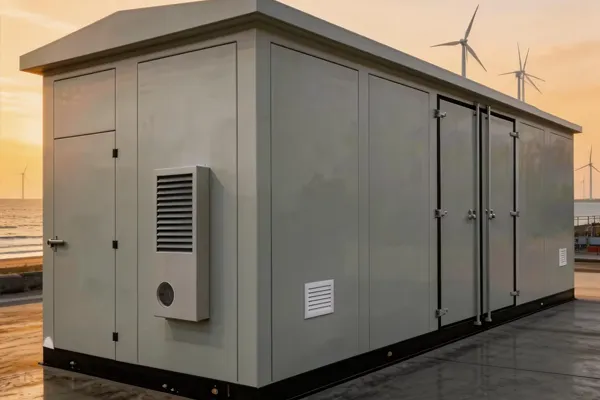

Was ist eine Kastenstation?

Eine Kasten-Umspannstation wird auch als vorgefertigte Umspannstation oder Kompakt-Umspannstation bezeichnet. Es ist darauf ausgelegt Empfangen Sie Mittelspannungsstrom, wandeln Sie ihn in Niederspannung um und verteilen Sie Strom sicher an Endverbraucher.

Hauptkomponenten

• Hochspannungsgerät:Wird zur Eingangsstromsteuerung, zum Schutz und zum Schalten verwendet.
• Transformatoreinheit:Wandelt die Spannung um, um die Verteilungsanforderungen des Projekts zu erfüllen.
• Niederspannungsgerät:Verteilt Strom an elektrische Verbraucher und Endstromkreise.
• Beilage:Schützt interne Geräte vor Witterungseinflüssen, Staub und äußeren Einflüssen.
• Schutzgeräte:Sorgen Sie für einen sicheren Betrieb bei Überlast, Kurzschluss oder Fehlerzuständen.

Warum sich Projektbesitzer für kastenförmige Umspannwerke entscheiden

• Kompakter Aufbau:Spart Installationsraum im Vergleich zu herkömmlichen Umspannwerken.
• Schnelle Installation:Das werkseitig montierte Design verkürzt die Bauzeit vor Ort.
• Flexible Anwendung:Geeignet für industrielle, gewerbliche, kommunale und erneuerbare Energieprojekte.
• Zuverlässiger Schutz:Die geschlossene Struktur verbessert die Gerätesicherheit und die Betriebsstabilität.
• Benutzerdefinierte Konfiguration:Kann je nach Spannungsniveau, Kapazität, Layout und Standortbedingungen ausgelegt werden.

Schlüsselfaktoren bei der Auswahl einer Kastenstation

1. Bestätigen Sie den Spannungspegel

Das Spannungsniveau sollte zum Netzanschluss und den Lastanforderungen des Projekts passen. Gängige Konfigurationen umfassen Mittelspannungseingang und Niederspannungsausgang für Verteilungsnetze.

• Überprüfen Sie die eingehende Netzspannung.
• Bestätigen Sie die erforderliche Ausgangsspannung für Endgeräte.
• Stellen Sie die Einhaltung lokaler Elektronormen und Projektspezifikationen sicher.

2. Berechnen Sie die Transformatorkapazität

Die Transformatorkapazität ist einer der wichtigsten Auswahlfaktoren. Eine zu geringe Kapazität kann zu Überlastung führen. während eine überdimensionierte Kapazität zu höheren Investitionen und Energieverlusten führen kann.

• Berechnen Sie die gesamte Anschlussleistung.
• Berücksichtigen Sie das Lastwachstum für zukünftige Erweiterungen.
• Bewerten Sie Spitzenbedarf und Dauerbetriebsanforderungen.
• Wählen Sie den Transformatortyp basierend auf Effizienz, Umgebung und Wartungsanforderungen aus.

3. Bewerten Sie die Installationsumgebung

Die Standortbedingungen wirken sich direkt auf das Gehäusedesign, den Isolationsgrad, die Belüftung und den Schutzgrad aus.

• Außenaufstellung:Erfordert wetterfestes, korrosionsbeständiges und belüftetes Design.
• Hochtemperaturbereiche:Erfordert eine ordnungsgemäße Wärmeableitung und Transformatorkühlung.
• Staubige oder feuchte Umgebungen:Erfordern einen höheren Gehäuseschutz und eine höhere Dichtungsleistung.
• Hochgelegene Standorte:Möglicherweise sind ein spezielles Isolationsdesign und technische Anpassungen erforderlich.

4. Wählen Sie das richtige Layout

Die interne Anordnung sollte einen sicheren Betrieb, eine einfache Wartung und eine effiziente Kabelverbindung unterstützen.

• Layout im europäischen Stil:Wird häufig für kompakte und integrierte Verteilersysteme verwendet.
• Layout im amerikanischen Stil:Wird häufig verwendet, wenn Transformator- und Schaltfunktionen eng integriert sind.
• Individuelles Layout:Geeignet für Projekte mit besonderen Platz-, Kabelrichtungs- oder Betriebsanforderungen.

5. Überprüfen Sie die Schutz- und Sicherheitsanforderungen

Das Sicherheitsdesign sollte elektrischen Schutz, mechanischen Schutz und Bedienersicherheit umfassen.

• Überlast- und Kurzschlussschutz
• Design des Erdungssystems
• Verriegelungs- und Betriebssicherheitsmaßnahmen
• Optionen für Lichtbogenschutz und Fehlerisolierung
• Deutliche Warnschilder und Wartungszugang

Auswahltabelle für kastenförmige Umspannwerke

Auswahlfaktor	Was zu überprüfen ist	Warum es wichtig ist	Empfohlene Aktion
Spannungspegel	Eingangsspannung und Ausgangsspannung	Gewährleistet die Kompatibilität mit dem Netz und den elektrischen Verbrauchern	Bestätigen Sie vor der Auswahl die Projektzeichnungen und die örtlichen Netzanforderungen
Transformatorkapazität	Gesamtlast, Spitzenbedarf und zukünftige Erweiterung	Verhindert Überlastung und vermeidet unnötige Investitionen	Wählen Sie die Kapazität basierend auf der tatsächlichen Lastberechnung und der Reservemarge aus
Installationsumgebung	Außen-/Innenstandort, Temperatur, Luftfeuchtigkeit, Staub und Höhe	Beeinflusst Gehäuseschutz, Isolierung und Kühlleistung	Wählen Sie den geeigneten Schutzgrad, die Belüftung und das Korrosionsschutzdesign
Schaltanlagenkonfiguration	Eingangsschrank, Ausgangsschrank, Mess- und Schutzeinheiten	Bestimmt Leistungssteuerung, Schutz und Betriebsflexibilität	Konfigurieren Sie es entsprechend dem Verteilungsschema und den Wartungsanforderungen
Sicherheitsschutz	Erdungs-, Verriegelungs-, Fehlerschutz- und Warnsysteme	Verbessert die Bedienersicherheit und Systemzuverlässigkeit	Befolgen Sie die geltenden Elektronormen und Projektsicherheitsspezifikationen
Anpassungsanforderungen	Abmessungen, Farbe, Layout, Kabeleinführung und OEM/ODM-Anforderungen	Hilft, dass die Ausrüstung den Anforderungen des Projektstandorts und der Marke entspricht	Work with an experienced manufacturer such as Lugao for customized design

Gängige Anwendungsszenarien

Industrieprojekte

• Fabriken und Produktionslinien
• Bergbau- und Schwerindustriestandorte
• Industrieparks und Produktionsstandorte

Kommerzielle und öffentliche Einrichtungen

• Einkaufszentren und Bürogebäude
• Krankenhäuser, Schulen und kommunale Einrichtungen
• Wohngemeinschaften und städtische Vertriebsnetze

Projekte für erneuerbare Energien

• Solarkraftwerke
• Windenergie-Sammelsysteme
• Projekte zur Energiespeicherung und dezentralen Erzeugung

Warum Lugao wählen?für kastenförmige Umspannwerkslösungen?

Die Auswahl des richtigen Lieferanten ist ebenso wichtig wie die Auswahl der richtigen Ausrüstung. Lugao unterstützt die globale Macht Projekte mit Fertigungserfahrung, breiter Produktabdeckung und ingenieurorientiertem Service.

Lugao-Vorteile

• Erfahrung in der Herstellung von Energieübertragungs- und -verteilungsgeräten
• Die Produktpalette umfasst Transformatoren, Schaltanlagen und zugehörige Schutzausrüstung
• Maßgeschneiderte OEM/ODM-Lösungen für unterschiedliche Projektspezifikationen
• Unterstützung für Versorgungs-, Industrie-, Infrastruktur- und erneuerbare Energieanwendungen
• Technische Unterstützung bei Konfiguration, Layout und Geräteauswahl

Abschluss

Das RichtigeKastenförmige Unterstationsollte je nach Spannungsniveau, Transformatorleistung, Installationsumgebung, Schutzanforderungen und zukünftige Erweiterungsanforderungen. Durch die Zusammenarbeit mit einem erfahrenen Hersteller wie Lugao können Projektinhaber die Installationseffizienz und Systemsicherheit langfristig verbessern Zuverlässigkeit der Stromverteilung.
