Warum ist die Teilentladungskontrolle in kastenförmigen Umspannwerken von entscheidender Bedeutung?

In einer kompakten Umspannstation in Kastenbauweise, die in einem Wohngebiet installiert ist, ist in der Nähe des Hochspannungsraums manchmal ein leises Knistern zu hören. Den meisten Passanten würde es nicht auffallen. Für einen ausgebildeten Wartungstechniker ist dieses Geräusch jedoch eine Warnung: Teilentladung. Teilentladung ist eine lokale elektrische Entladung, die die Isolierung zwischen Leitern nicht vollständig überbrückt. Dies ist ein Symptom für eine Verschlechterung der Isolierung und führt, wenn nicht dagegen vorgegangen wird, zu einer allmählichen Erosion der Isolierung, bis es zu einem vollständigen Ausfall kommt. In einemUmspannwerk in KastenformWenn das Gerät in einem kompakten, dichten Gehäuse untergebracht ist, ist Teilentladung besonders gefährlich. Die beengten Platzverhältnisse erschweren die Inspektion und die Folgen eines Ausfalls sind gravierend: Feuer, Explosion und Stromausfall für ganze Stadtteile.

In diesem Artikel wird erklärt, warum die Teilentladungskontrolle in kastenförmigen Umspannwerken von entscheidender Bedeutung ist. Wir untersuchen die Ursachen von Teilentladungen, die Bedingungen, die kastenförmige Umspannwerke besonders anfällig machen, die Methoden zur Erkennung und Überwachung von Teilentladungen sowie die Konstruktions- und Herstellungspraktiken, die sie verhindern. Detaillierte Spezifikationen für unsere Box-Transformator-Substation-Produkte stellen wir Ihnen auch in unserem Werk unter zur VerfügungLugao Power Co., Ltd.,Hervorhebung der Merkmale, die eine zuverlässige Isolationsleistung gewährleisten. Unabhängig davon, ob Sie ein Versorgungsingenieur, ein Facility Manager oder ein Beschaffungsspezialist sind, vermittelt dieser Artikel das technische Wissen, das Sie benötigen, um die Herausforderung der Teilentladung in kompakten Umspannwerksumgebungen zu verstehen und zu bewältigen.

Inhaltsverzeichnis

• 1. Was ist Teilentladung und warum kommt es dazu?
• 2. Warum sind Umspannwerke in Kastenbauweise besonders anfällig?
• 3. Welche Folgen hat eine unkontrollierte Teilentladung?
• 4. Wie wird Teilentladung erkannt und überwacht?
• 5. Welche Design- und Herstellungspraktiken verhindern eine Teilentladung?
• 6. Was sind die wichtigsten Spezifikationen für unsere Umspannstation in Kastenform?
• 7. Häufig gestellte Fragen (FAQ)
• 8. Fazit

1. Was ist Teilentladung und warum kommt es dazu?

Teilentladung ist eine lokalisierte elektrische Entladung, die innerhalb eines Isolationssystems auftritt, aber die Lücke zwischen zwei Leitern nicht vollständig überbrückt. Dabei handelt es sich um einen teilweisen Ausfall der Isolierung, der an einer Schwachstelle auftritt. Bei der Entladung handelt es sich typischerweise um einen kleinen Funken oder eine Reihe von Funken, die in einem Hohlraum, einem Riss oder entlang einer Oberfläche innerhalb der Isolierung entstehen. Teilentladungen können bei Feststoffisolierungen, Flüssigkeitsisolierungen oder Gasisolierungen auftreten. Es ist ein Symptom für einen Defekt oder eine Spannungskonzentration im Isolationssystem. Die Entladung selbst führt nicht sofort zu einem Ausfall, sondern erzeugt Wärme, chemische Nebenprodukte und mechanische Erosion, die die Isolierung allmählich abbauen. Mit der Zeit wird die Isolierung so weit schwächer, dass es zu einem völligen Ausfall kommt.

Die Ursachen für Teilentladungen lassen sich in drei Kategorien einteilen: Defekte im Isolationsmaterial, Defekte im Herstellungsprozess und Defekte, die während des Betriebs entstehen. Zu den Mängeln im Isoliermaterial zählen Hohlräume, Verunreinigungen und Unstimmigkeiten in den dielektrischen Eigenschaften. Zu den Mängeln im Herstellungsprozess gehören eine schlechte Imprägnierung, eine unvollständige Aushärtung und Schäden während der Montage. Zu den im Betrieb auftretenden Mängeln zählen thermische Alterung, mechanische Beanspruchung und eindringende Feuchtigkeit. In einer Umspannstation in Kastenbauweise können alle drei Kategorien von Mängeln auftreten. Die kompakte Bauweise, das dichte Gehäuse und die hohe elektrische Beanspruchung auf kleinem Raum schaffen günstige Bedingungen für Teilentladungen. Die folgende Tabelle fasst die häufigsten Ursachen einer Teilentladung und die Bedingungen zusammen, die sie begünstigen.

Bei Lugao Power Co.,Ltd. verstehen wir die Ursachen von Teilentladungen und entwerfen unsere Produkte für kastenförmige Umspannwerke so, dass das Risiko minimiert wird. Wir verwenden hochwertige Isoliermaterialien, folgen strengen Herstellungsprozessen und testen jedes Gerät auf Teilentladung, bevor es unser Werk verlässt.

2. Warum sind Umspannwerke in Kastenbauweise besonders anfällig?

Kastenförmige Umspannwerke sind kompakte, vorgefertigte Einheiten, die einen Transformator, Hochspannungsschaltanlagen, Niederspannungsverteilungsgeräte und Steuerungssysteme in einem einzigen Gehäuse unterbringen. Sie werden häufig in Wohngebieten, Gewerbegebieten und Industrieparks eingesetzt, da sie kompakt, einfach zu installieren und ästhetisch unauffällig sind. Ihre kompakte Bauweise und die dichte Bauweise stellen jedoch besondere Herausforderungen an die Teilentladungskontrolle. Die erste Herausforderung ist die hohe elektrische Belastung. In einer kompakten Umspannstation werden die Abstände zwischen Leitern und geerdeten Teilen verringert, was die elektrische Feldstärke erhöht. Eine höhere elektrische Feldstärke erhöht die Wahrscheinlichkeit einer Teilentladung, insbesondere an Stellen mit geometrischer Diskontinuität, wie scharfen Kanten, Ecken und Vorsprüngen. Die zweite Herausforderung ist die beengte Umgebung. Das versiegelte Gehäuse speichert Wärme und Feuchtigkeit, was die Alterung der Isolierung beschleunigen und eine Teilentladung begünstigen kann. Die dritte Herausforderung ist die Schwierigkeit der Inspektion und Wartung. Da das Gerät gekapselt ist, ist es schwierig, die Isolierung visuell auf Anzeichen einer Beschädigung zu prüfen. Dies bedeutet, dass Teilentladungen lange Zeit unentdeckt bleiben und zu unerwarteten Ausfällen führen können.

Die folgende Tabelle fasst die spezifischen Schwachstellen von Kasten-Umspannwerken im Vergleich zu herkömmlichen Freiluft-Umspannwerken zusammen.

In unserer Fabrik gehen wir diese Schwachstellen durch sorgfältiges Design an. Wir nutzen eine optimierte elektrische Feldverteilung, ein effektives Wärmemanagement und eine robuste Feuchtigkeitskontrolle, um das Risiko einer Teilentladung zu minimieren. Darüber hinaus integrieren wir Systeme zur Überwachung von Teilentladungen in unsere Umspannwerke, um frühzeitig vor einer Verschlechterung der Isolierung zu warnen.

3. Welche Folgen hat eine unkontrollierte Teilentladung?

Die Folgen einer unkontrollierten Teilentladung in einer Umspannstation in Kastenbauweise können schwerwiegend sein. Teilentladung ist ein fortschreitendes Phänomen. Es beginnt als kleine, lokale Entladung und erodiert nach und nach die Isolierung. Durch die Erosion entsteht ein leitfähiger Pfad, der schließlich zu einem vollständigen Durchschlag, einem sogenannten Flashover, führt. Ein Überschlag in einem Umspannwerk kann zu einer Explosion, einem Brand und einem Totalschaden der Anlage führen. Die Folgen reichen über das Umspannwerk selbst hinaus. Ein Fehler kann zu einem Stromausfall im gesamten von der Umspannstation versorgten Bereich führen und sich auf Haushalte, Unternehmen und kritische Infrastruktur auswirken. Die Reparatur- oder Austauschkosten können erheblich sein, und die Kosten für Umsatz- und Produktivitätsverluste können sogar noch höher sein. Die folgende Tabelle fasst den Verlauf der Teilentladung und die Folgen in den einzelnen Phasen zusammen.

Bei Lugao Power Co.,Ltd. nehmen wir die Gefahr einer Teilentladung ernst. Unsere Produkte für kastenförmige Umspannwerke sind so konzipiert und getestet, dass sie das Risiko einer Teilentladung minimieren und über ihre gesamte Lebensdauer eine zuverlässige Leistung bieten. Wir bieten auch Systeme zur Teilentladungsüberwachung an, die frühzeitig vor einer Verschlechterung der Isolierung warnen und so die Planung von Wartungsarbeiten ermöglichen, bevor ein Fehler auftritt.

4. Wie wird Teilentladung erkannt und überwacht?

Teilentladungen können mit verschiedenen Methoden erkannt werden, jede mit ihren eigenen Vorteilen und Einschränkungen. Die gebräuchlichsten Methoden sind die elektrische Detektion, die akustische Detektion und die chemische Detektion. Die elektrische Detektion misst die hochfrequenten Stromimpulse, die durch Teilentladung erzeugt werden. Diese Methode ist hochempfindlich und kann sehr kleine Entladungen erkennen. Typischerweise wird es zur Online-Überwachung eingesetzt, bei der Sensoren fest an der Ausrüstung installiert sind. Bei der akustischen Erkennung werden Ultraschallsensoren eingesetzt, um die durch Teilentladung erzeugten Schallwellen zu erfassen. Diese Methode ist nützlich, um die Quelle der Entladung zu lokalisieren. Die chemische Detektion analysiert die Nebenprodukte der Teilentladung, wie Ozon oder Stickoxide, im Gas rund um die Anlage. Diese Methode ist weniger empfindlich, kann jedoch einen einfachen Hinweis auf die Entladungsaktivität liefern. Die folgende Tabelle vergleicht die verschiedenen Erkennungsmethoden.

In unserer Fabrik verwenden wir elektrische Erkennungsmethoden, um unsere Produkte für kastenförmige Umspannstationen während der Herstellung zu testen. Wir bieten auch optionale Online-Überwachungssysteme an, die in die Umspannstation integriert werden können, um eine kontinuierliche Teilentladungsüberwachung zu ermöglichen. Diese Systeme verwenden HFCT-Sensoren, um die Entladungsaktivität zu erkennen und einen Alarm auszulösen, wenn der Füllstand einen voreingestellten Schwellenwert überschreitet. Dadurch kann der Bediener Korrekturmaßnahmen ergreifen, bevor ein Fehler auftritt.

5. Welche Design- und Herstellungspraktiken verhindern eine Teilentladung?

Um Teilentladungen in einer kastenförmigen Umspannstation zu verhindern, ist eine Kombination aus sorgfältiger Konstruktion, hochwertigen Materialien und strengen Herstellungsprozessen erforderlich. Durch die Konstruktion muss sichergestellt werden, dass das elektrische Feld gleichmäßig verteilt ist und keine Stellen mit hoher Belastung vorhanden sind. Dies wird durch die Verwendung abgerundeter Leiter, die Vermeidung scharfer Kanten und die Einhaltung ausreichender Abstände erreicht. Die Dämmstoffe müssen frei von Hohlräumen und Verunreinigungen sein. Der Herstellungsprozess muss sicherstellen, dass die Isolierung ordnungsgemäß imprägniert und ausgehärtet wird. Die folgende Tabelle fasst die wichtigsten Design- und Herstellungspraktiken zusammen, die eine Teilentladung verhindern.

In unserem Werk setzen wir alle diese Praktiken bei der Produktion unserer Produkte für kastenförmige Umspannwerke um. Um Hohlräume zu vermeiden und eine homogene Isolationsstruktur zu gewährleisten, nutzen wir für unsere Epoxidkomponenten das Vakuumvergießen. Wir kontrollieren die Luftfeuchtigkeit in unserem Produktionsbereich, um zu verhindern, dass Feuchtigkeit in der Isolierung eingeschlossen wird. Und wir testen jede Umspannstation auf Teilentladung, bevor sie unser Werk verlässt. Unsere Tests werden gemäß IEC 62271-200 und anderen relevanten Standards durchgeführt und wir stellen jedem Gerät Testberichte zur Verfügung.

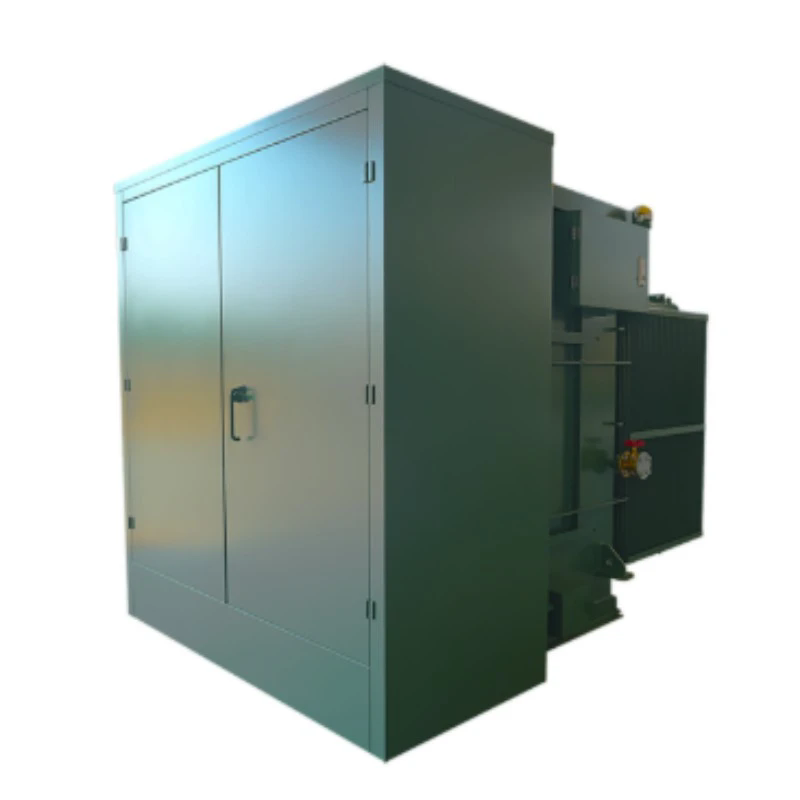

6. Was sind die wichtigsten Spezifikationen für unsere Umspannstation in Kastenform?

Die folgende Tabelle enthält die wichtigsten Spezifikationen für unsere Produkte für Kastentransformatoren. Diese Spezifikationen sollen eine zuverlässige Leistung und ein minimales Teilentladungsrisiko in den anspruchsvollsten Anwendungen gewährleisten.

Bei Lugao Power Co.,Ltd. stellen wir Produkte für kastenförmige Umspannwerke her, die diese und weitere Spezifikationen erfüllen. Wir können die Umspannstation an spezifische Projektanforderungen anpassen, einschließlich spezieller Spannungen, spezieller Schutzstufen und spezieller Überwachungssysteme. Unser Werk verfügt über das Fachwissen und die Ausrüstung, um hochwertige Umspannwerke für die anspruchsvollsten Anwendungen herzustellen.

7. Häufig gestellte Fragen (FAQ)

Frage 1: Wie hoch ist der zulässige Teilentladungsgrad für eine Umspannstation in Kastenbauweise?

Antwort: Der zulässige Teilentladungsgrad hängt von der Spannungsklasse und den geltenden Normen ab. Für eine kastenförmige 12-kV-Umspannstation beträgt der typische Bedarf weniger als 5 pC bei der 1,1-fachen Nennspannung. Bei höheren Spannungen kann die Anforderung weniger als 10 pC betragen. Bei Lugao Power Co.,Ltd. werden unsere Umspannwerke darauf getestet, diese Anforderungen zu erfüllen oder zu übertreffen, und wir liefern mit jeder Einheit Testberichte.

Frage 2: Wie oft sollten Teilentladungstests durchgeführt werden?

Antwort: Teilentladungstests sollten während der Herstellung, während der Inbetriebnahme und in regelmäßigen Abständen während des Betriebs durchgeführt werden. Für die Online-Überwachung wird für kritische Unterstationen eine kontinuierliche Überwachung empfohlen. Für die regelmäßige Prüfung empfehlen wir für die meisten Anwendungen eine jährliche Prüfung. Bei älteren Umspannwerken oder solchen mit Teilentladungsproblemen in der Vergangenheit kann die Häufigkeit erhöht werden.

Frage 3: Was verursacht Teilentladung in einer Umspannstation in Kastenbauweise?

Antwort: Teilentladungen werden durch Mängel im Isolationssystem verursacht, beispielsweise durch Hohlräume, Verunreinigungen oder Beschädigungen. Diese Defekte können während der Herstellung entstehen oder sich während des Betriebs aufgrund von thermischer Alterung, mechanischer Beanspruchung oder eindringender Feuchtigkeit entwickeln. Die kompakte Bauweise und das dichte Gehäuse einer kastenförmigen Umspannstation können das Risiko einer Teilentladung erhöhen, indem sie die elektrische Belastung erhöhen und Feuchtigkeit einschließen.

Frage 4: Kann eine Teilentladung repariert werden oder muss die Unterstation ausgetauscht werden?

Antwort: In manchen Fällen kann eine Teilentladung durch den Austausch der betroffenen Isolationskomponente behoben werden. Wenn die Entladung jedoch zu einer erheblichen Verschlechterung geführt hat, muss möglicherweise die gesamte Umspannstation ersetzt werden. Der beste Ansatz besteht darin, Teilentladungen frühzeitig zu erkennen, bevor ein erheblicher Schaden entsteht, und Gegenmaßnahmen einzuleiten. In unserem Werk bieten wir Reparatur- und Austauschdienste für unsere Produkte für Kastentransformatoren an.

Frage 5: Was ist der Unterschied zwischen Teilentladung und Koronaentladung?

Antwort: Teilentladung und Koronaentladung sind verwandte Phänomene. Bei der Koronaentladung handelt es sich um eine Art Teilentladung, die an der Oberfläche eines Leiters in einem Gas oder einer Flüssigkeit auftritt. Es zeichnet sich durch ein sichtbares Leuchten und ein zischendes Geräusch aus. Teilentladung ist ein weiter gefasster Begriff, der sowohl Koronaentladungen als auch Entladungen umfasst, die in Hohlräumen oder entlang von Oberflächen in festen Isolierungen auftreten. Im Kontext einer kastenförmigen Umspannstation ist der Begriff „Teilentladung“ relevanter, da er die Entladung in der Feststoffisolierung umfasst, die das Hauptproblem darstellt.

8. Fazit

Die Teilentladungskontrolle ist in kastenförmigen Umspannwerken von entscheidender Bedeutung, da die kompakte Bauweise und das abgedichtete Gehäuse Bedingungen schaffen, die eine Verschlechterung der Isolierung begünstigen. Eine unkontrollierte Teilentladung kann zu einem Totalausfall und damit zu Bränden, Explosionen und Stromausfällen führen. Um Teilentladungen zu verhindern, ist eine Kombination aus sorgfältigem Design, hochwertigen Materialien und strengen Herstellungsprozessen erforderlich. Es erfordert außerdem eine wirksame Erkennung und Überwachung, um frühe Anzeichen einer Verschlechterung zu erkennen und Korrekturmaßnahmen zu ergreifen, bevor ein Fehler auftritt. Unser Werk bei Lugao Power Co.,Ltd. hat sich der Herstellung von Produkten für kastenförmige Umspannwerke verschrieben, die den höchsten Standards an Isolationszuverlässigkeit entsprechen. Wir verwenden vakuumgegossene Epoxidharzisolierung, optimiertes elektrisches Felddesign und strenge Teilentladungstests, um sicherzustellen, dass unsere Umspannwerke über ihre gesamte Lebensdauer zuverlässige Leistung erbringen.

Ganz gleich, ob Sie ein neues Umspannwerk entwerfen, ein bestehendes aufrüsten oder einen zuverlässigen Partner für Ihr nächstes Projekt suchen, wir laden Sie ein, sich mit unserem technischen Team in Verbindung zu setzen, um Ihre Anforderungen zu besprechen. Wir können detaillierte Produktspezifikationen, Teilentladungstestberichte und Anwendungsunterstützung bereitstellen. Unser Engagement für Qualität und Kundenzufriedenheit hat uns zu einem vertrauenswürdigen Partner für Energieverteilungsprojekte auf der ganzen Welt gemacht.

Kontaktieren Sie Lugao Power Co.,Ltd. Heuteum Ihre Anforderungen an kastenförmige Umspannwerke zu besprechen und herauszufinden, wie unsere Produkte einen zuverlässigen, teilentladungsfreien Betrieb Ihres Stromverteilungssystems gewährleisten können.
