SCB13 Kupferwicklungs-Trockentransformator

Was ist das?

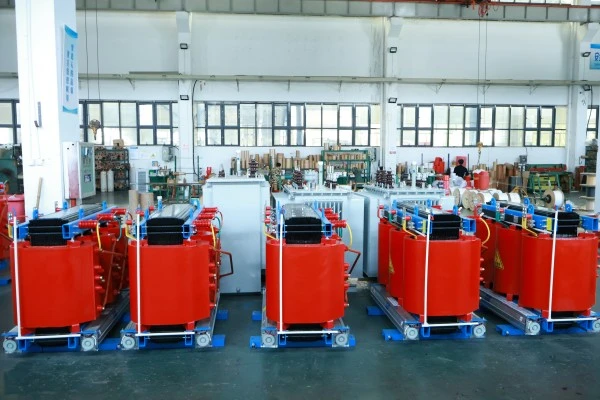

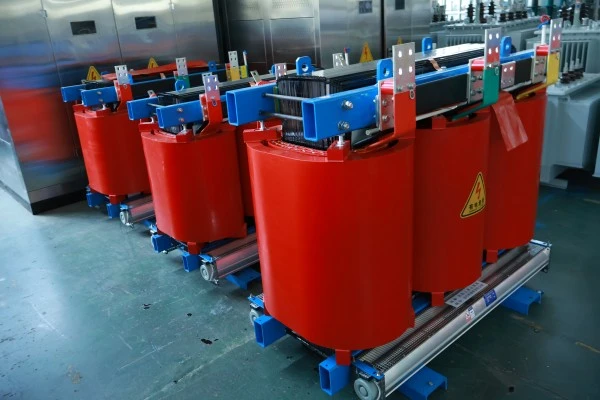

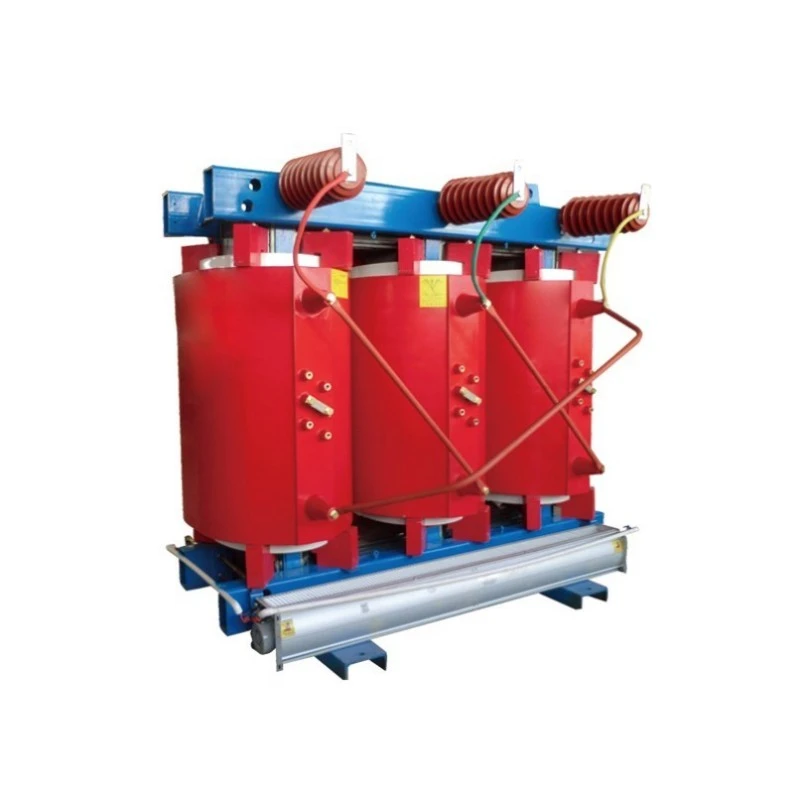

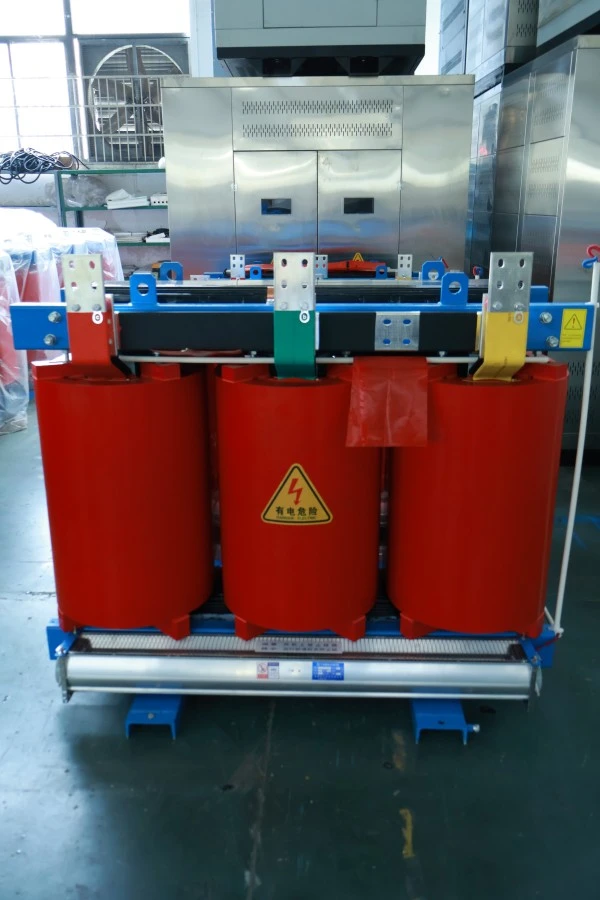

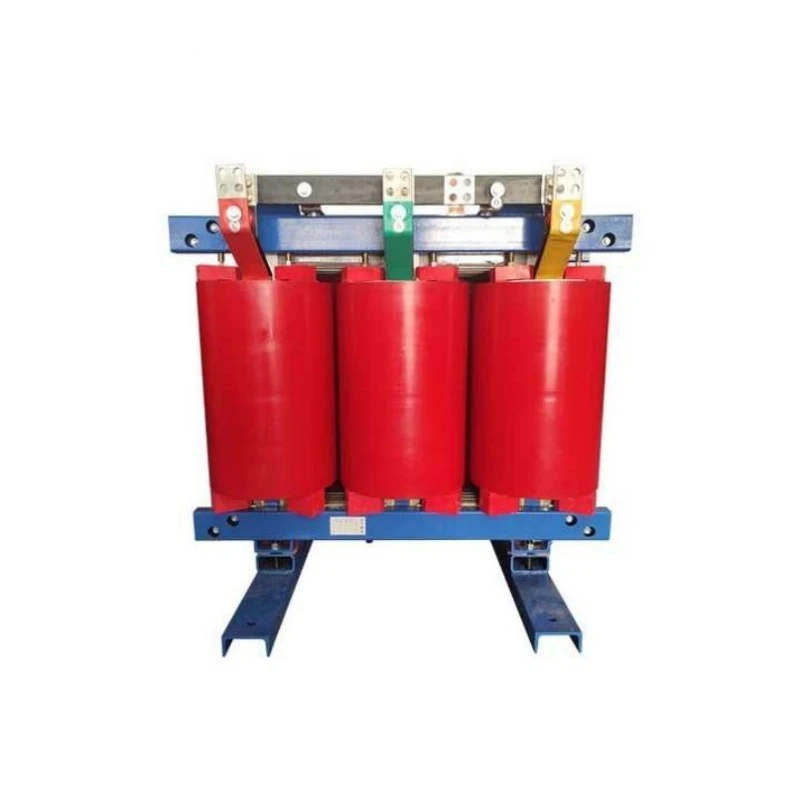

Bei der SCB13-Serie handelt es sich um dreiphasige, harzgegossene, kupfergewickelte GeräteTrockentransformator. In der Bezeichnung steht „SC“ für Gießharz (Epoxidharz-Vakuumguss), „B“ steht für Folienwicklungen und „13“ steht für das Leistungsniveau, d. h. seine Verlustwerte erfüllen die Energieeffizienzanforderungen Level 1 der nationalen Norm GB 20052-2020. Das leitfähige Kernmaterial ist hochreines, sauerstofffreies Kupfer, kein Aluminium oder kupferkaschiertes Aluminium.

Was macht es?

1. Spannungsumwandlung: Wandelt Hochspannung (10 kV, 35 kV) in Niederspannung (400 V, 690 V) um oder erhöht sie nach Bedarf, um den Spannungsanforderungen verschiedener Geräte gerecht zu werden.

2. Stromverteilung: Als Kerngerät eines Verteilungssystems liefert es sicher Strom an mehrere Lasten wie Industrieanlagen, Gewerbekomplexe, Hochhäuser und Windparks.

3. Sichere Stromversorgung: Aufgrund der festen Isolierung aus nicht brennbarem Epoxidharz spritzt das Gerät auch bei internen Fehlern weder Öl noch entzündet es sich und eignet sich daher besonders für Installationen in Innenräumen oder an Standorten mit strengen Brandschutzanforderungen.

4. Leiser Betrieb: Das Betriebsgeräusch ist deutlich geringer als bei herkömmlichen Öltransformatoren und eignet sich daher für Wohngebiete, Krankenhäuser, Bürogebäude und andere geräuschempfindliche Umgebungen.

Kurz gesagt, der Trockenleistungstransformator SCB13 mit Kupferwicklung ist ein modernes Stromverteilungskerngerät, das hohe Energieeffizienz, einen Vollkupferkern, geringe Geräuschentwicklung und flammhemmende Sicherheit vereint.

Produktvorteile

Im Vergleich zu gewöhnlichen Trockentransformatoren bietet dieses Produkt fünf wesentliche Vorteile:

Vollkupferwicklungen, hervorragende Leitfähigkeit:Alle Hoch- und Niederspannungswicklungen sind mit sauerstofffreiem, stabgezogenem, rechteckigem Kupferdraht oder Kupferfolie gewickelt. Der spezifische Widerstand von Kupfer (ca. 0,0172 Ω·mm²/m) ist viel geringer als der von Aluminium (ca. 0,0283 Ω·mm²/m). Daher haben Kupferwicklungen mit demselben Querschnitt einen geringeren Widerstand, eine geringere Wärmeentwicklung und eine höhere Leistungsumwandlungseffizienz. Die im Langzeitbetrieb eingesparten Stromkosten übersteigen die anfängliche Investitionsdifferenz bei weitem.

Energieeffizienz der Stufe 1, konform mit der nationalen Dual-Carbon-Strategie:Der SCB13-Verlustwert ist streng darauf ausgelegt, die nationalen Energieeffizienzstandards der Stufe 1 zu erfüllen. Die Leerlaufverluste sind etwa 10 % geringer als bei SCB12 und die Lastverluste sind über 5 % geringer. Bei einem 1000-kVA-Transformator, der 8.000 Stunden pro Jahr läuft, werden dadurch jährlich über 10.000 Yuan an Stromkosten eingespart und der Preisunterschied im Vergleich zu Standardtransformatoren innerhalb von 3–5 Jahren ausgeglichen.

Epoxidharz-Vakuumguss, zuverlässige Isolierung:Die Wicklungen werden mit importiertem Huntsman-Epoxidharz (oder gleichwertigem Epoxidharz) unter Vakuum gegossen und ausgehärtet, wodurch Luftblasen vollständig vermieden werden. Die ausgehärtete Isolierschicht weist eine hohe mechanische Festigkeit, Temperaturwechselbeständigkeit, Rissbeständigkeit und Feuchtigkeits-/Schmutzschutz auf. Die Teilentladung wird auf unter 5 pC kontrolliert, was weit über den nationalen Standards liegt.

Starke Überlastfähigkeit, passt sich schwankenden Belastungen an:Bei natürlicher Kühlung kann es langfristig mit einer Überlastung von 10 % betrieben werden; Bei forcierter Luftkühlung (eingebaute Lüfter) kann die Ausgangsleistung auf über 120 % des Nennwertes ansteigen. Bei saisonalen Lastspitzen (z. B. Nutzung der Klimaanlage im Sommer) ist keine sofortige Kapazitätserhöhung erforderlich.

Feuchtigkeitsbeständig und kontaminationsbeständig, starke Anpassungsfähigkeit an die Umwelt:Die aus Epoxidharz gegossene Wickeloberfläche ist glatt, dicht und nicht hygroskopisch. Selbst nach dem Herunterfahren in Umgebungen mit 100 % relativer Luftfeuchtigkeit kann es ohne Vorheizen direkt mit Volllast gestartet werden. Besonders geeignet für feuchte oder korrosive Umgebungen wie unterirdische Verteilerräume, Küstengebiete mit hohem Salznebel und Chemiefabriken.

Produktmerkmale

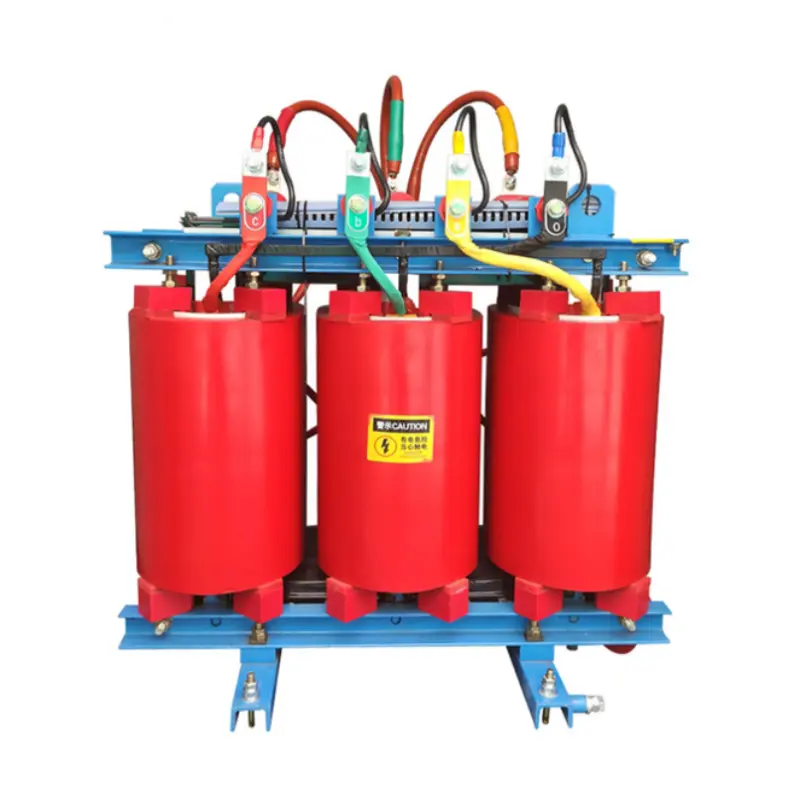

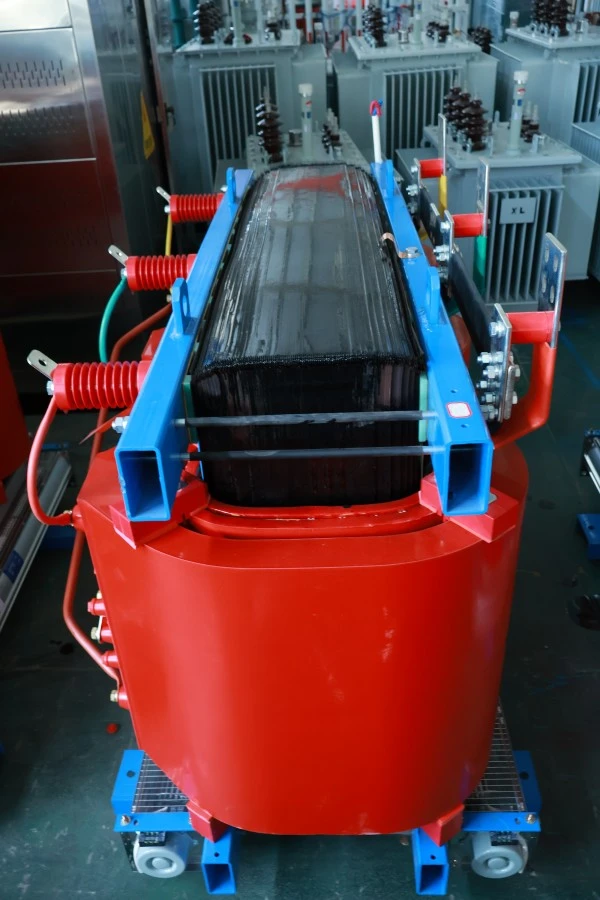

Kernstruktur: Verwendet die 45°-Schritt-Überlappungs-Laminierungstechnologie mit vollständiger Gehrung, wobei die Kernschenkel und Joche durch hochfeste Spannbänder oder Platten festgehalten werden. Der Einsatz von hochpermeablem kornorientiertem Siliziumstahl (B30R090 oder höher) minimiert sowohl Hysterese- als auch Wirbelstromverluste.

Niederspannungswicklungen: Mit Kupferfolie umwickelt, an den Enden mit Endringen aus Harz befestigt. Die Breite der Kupferfolie entspricht der Wicklungshöhe und sorgt für eine gleichmäßige axiale Amperewindungsverteilung und eine extrem hohe Widerstandsfähigkeit gegen elektromagnetische Kurzschlusskräfte. Die Schichtisolierung verwendet vorimprägniertes DMD-Material.

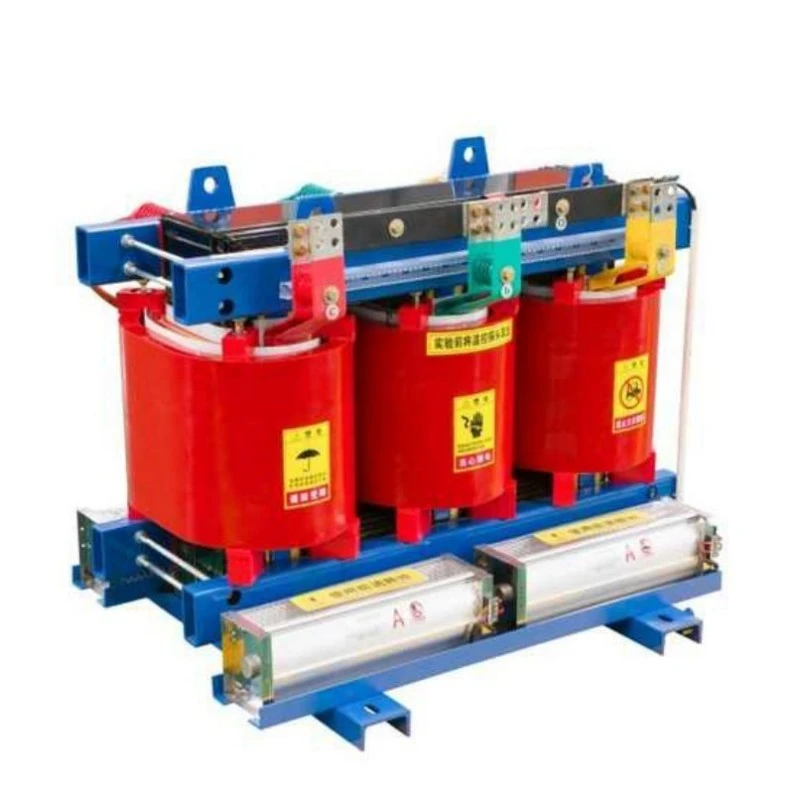

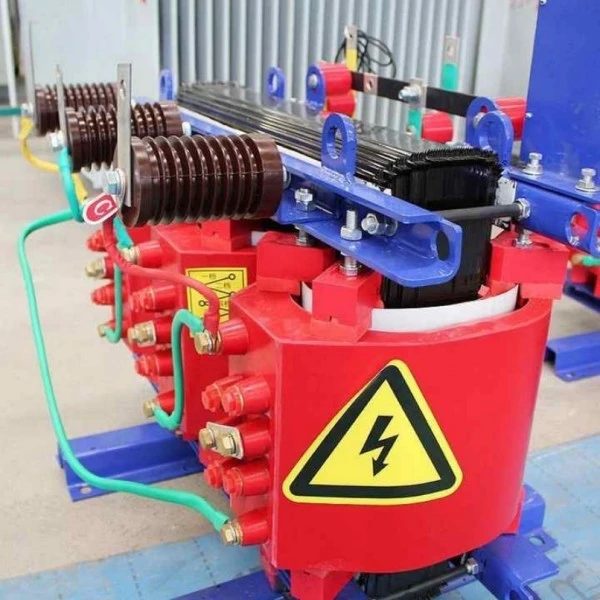

Hochspannungswicklungen: In geschichteten Segmenten aus emailliertem rechteckigem Kupferdraht der Klasse H gewickelt, wobei zwischen jeder Schicht Harz eingegossen ist, wodurch eine robuste glasfaserverstärkte Epoxidharz-Verbundisolierung entsteht. Zur besseren Verteilung der Stoßspannung werden Anzapfungen aus der Mitte der Wicklung herausgeführt.

Temperaturkontroll- und Schutzsystem: Jede Phasenwicklung verfügt über voreingebaute PT100-Platin-RTDs zur Echtzeitüberwachung der Hot-Spot-Temperatur. Der zugehörige intelligente Temperaturregler verfügt über folgende Funktionen: digitale Spulentemperaturanzeige, Übertemperaturalarm (einstellbarer Sollwert), Übertemperatur-Auslöseausgang und automatischen Start/Stopp des Lüfters (sofern optional eine Zwangsluftkühlung installiert ist).

Gehäuseoptionen: Optionale Gehäuse mit Schutzart IP20 (feste Gegenstände), IP23 (vertikales Tropfwasser) oder IP40 (kleine Partikel), hergestellt aus Edelstahl, Aluminiumlegierung oder pulverbeschichtetem kaltgewalztem Stahl. Die Gehäuse verfügen über Lüftungsöffnungen und verriegelte Türschlösser.

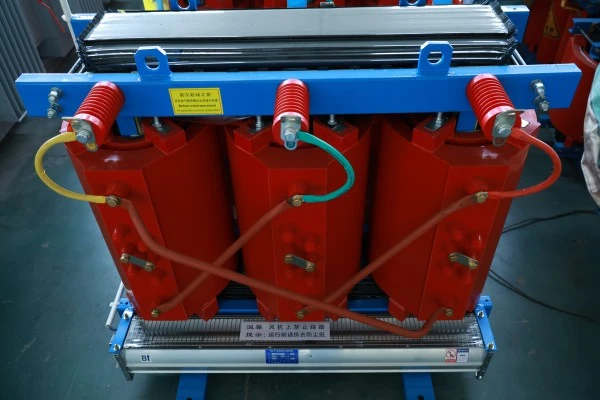

Anschluss und Installation: Auf der Hochspannungsseite werden vollständig abgeschirmte/voll isolierte Kabelklemmen aus Silikonkautschuk oder herkömmliche Klemmen verwendet. Auf der Niederspannungsseite werden verzinnte Kupferschienen verwendet. Der Transformatorboden ist mit einem Kanalstahlsockel und Rollen für eine einfache Positionierung und Bewegung ausgestattet.

Produktanwendung

Der Trockenleistungstransformator SCB13 mit Kupferwicklung ist ideal für die folgenden Szenarien:

Hochhäuser und Gewerbezentren: Installiert im Keller oder in Verteilerräumen auf der Geräteetage und versorgt Aufzüge, HVAC-, Beleuchtungs- und Brandschutzsysteme mit Strom. Seine nicht brennbare Eigenschaft entspricht den Brandschutzbestimmungen von Gebäuden und der geringe Lärm stört die Bewohner im Obergeschoss nicht.

Industrie- und Bergbauunternehmen: Stromverteilungssysteme in Automobilfabriken, Fabriken für elektronische Komponenten und Werkstätten für Präzisionsbearbeitung. Die vollständig aus Kupfer bestehenden Wicklungen halten Stromstößen durch häufiges Starten/Stoppen des Motors stand und sorgen für eine gute Spannungsstabilität.

Erneuerbare Energie: Hochspannungsnetzanbindung für dezentrale PV-Kraftwerke, Hilfsleistungstransformatoren für Windparks, Trenntransformatoren für Energiespeichersysteme. Hohe Energieeffizienz reduziert Stromumwandlungsverluste.

Transportinfrastruktur: Stationsservicetransformatoren für U-Bahn-Stationen, Stromversorgungen für Hochgeschwindigkeits-Eisenbahnsignalgebäude, Stromverteilungszentren für Flughafenterminals, Hafenstromsysteme. Feuchtigkeitsbeständigkeit und Kurzschlussfestigkeit erfüllen die hohen Zuverlässigkeitsanforderungen im Schienenverkehr.

Rechenzentren und Kommunikationsbasisstationen: Bereitstellung sauberer, stabiler Stromversorgung für Server, Switches und USV-Systeme. Der leise Betrieb (normalerweise unter 55 dB) stört das Personal im Rechenzentrum nicht.

Produktionsdetails

Niederspannungs-Kupferfolienwickelprozess

Niederspannungswicklungen werden auf speziellen Folienwickelmaschinen mit durchgehender Kupferfolie gewickelt. Die Kanten der Kupferfolie sind abgerundet, um eine Koronaentladung zu verhindern. Bei jeder Umdrehung wird DMD-vorimprägniertes Isolierpapier automatisch zwischen die Schichten gelegt, und eine Online-Spannungskontrolle sorgt dafür, dass die Kupferfolie fest gewickelt ist. Nach Abschluss der Wicklung wird die gesamte Baugruppe in eine Form zum Epoxidharz-Vakuumgießen gelegt, wodurch eine monolithische, hohlraumfreie Struktur entsteht. Dieses Verfahren verbessert die Kurzschlussfestigkeit von Niederspannungswicklungen um über 30 % im Vergleich zu drahtgewickelten Strukturen.

Hochspannungssegmentierte Schichtwicklung

Hochspannungswicklungen sind in 4–6 Segmente (Pancakes) unterteilt, wobei jedes Segment weiter in 2–4 Schichten unterteilt ist. Kanäle (oder Luftkanäle) zwischen den Segmenten verbessern die Wärmeableitung, während die Schichtung die Spannung zwischen den Schichten verringert. Anzapfungen werden an bestimmten Windungen bestimmter Segmente vorgenommen und mit verschiedenfarbigen Leitungen markiert. Alle Verbindungen werden mittels Argon-Lichtbogenschweißen oder Kaltpressschweißen hergestellt, um minimale Kontaktwiderstände zu gewährleisten.

Kernlärmreduzierungsbehandlung

Nach Abschluss der Kernlaminierung wird der gesamte Kern mit einem speziell formulierten geräuschreduzierenden Isolierlack vakuumdruckimprägniert, der Mikrovibrationen zwischen Siliziumstahlblechen sowie zwischen Blechen und Klemmteilen dämpft. Zwischen Kern und Wicklungen sowie zwischen Wicklungen und Klemmteilen werden Hochtemperatur-Silikonkautschukkissen platziert. Mit diesen Behandlungen kann das Leerlaufgeräusch unter 55 dB (für 315 kVA und darunter) gehalten werden, vergleichbar mit dem Brummen eines Haushaltskühlschranks.

Umfassende Werkstests

Jeder SCB13-Trockentransformator mit Kupferwicklung durchläuft die folgenden Tests, bevor er das Werk verlässt: Messung des Wicklungswiderstands; Spannungsverhältnismessung und Vektorgruppenüberprüfung; Kurzschlussimpedanz- und Lastverlustmessung; Leerlaufstrom- und Leerlaufverlustmessung; Messung des Isolationswiderstands und des dielektrischen Verlustfaktors; Spannungsfestigkeitstest; induzierter Spannungsfestigkeitstest; Teilentladungsmessung. Die Testdaten werden automatisch aufgezeichnet und der Lieferung liegt ein Werkstestbericht bei.

Produktparameter (Spezifikation)

Verpackung und Kundendienst

Verpackungsmethode

1. Transformatorkörper mit wasserdichter PE-Folie umwickelt, kritische Bereiche mit weicher Schutzpolsterung abgedeckt.

2. Verpackt in stabilen Export-Sperrholzkisten mit Palettenböden für den Gabelstaplertransport.

3. Das Innere der Kisten ist mit einer Polsterung aus expandiertem Polyurethan oder Wabenkarton gefüllt, um Transportschäden durch Vibrationen zu vermeiden.

4. Deutliche Markierungen an der Außenseite: Schwerpunkt, Hebepunkte, feuchtigkeitsbeständig, nicht kippbar.

Kundendienst

1. Kostenlose Garantiezeit: 12 Monate ab Versanddatum.

2. Jeder Fehler, der während der Garantiezeit auf Konstruktions-, Material- oder Herstellungsfehler zurückzuführen ist, wird von unserem Unternehmen kostenlos repariert oder ersetzt (einschließlich angemessener Transportkosten).
