Luftgekühlter Epoxidharz-Trockentransformator

Was ist das?

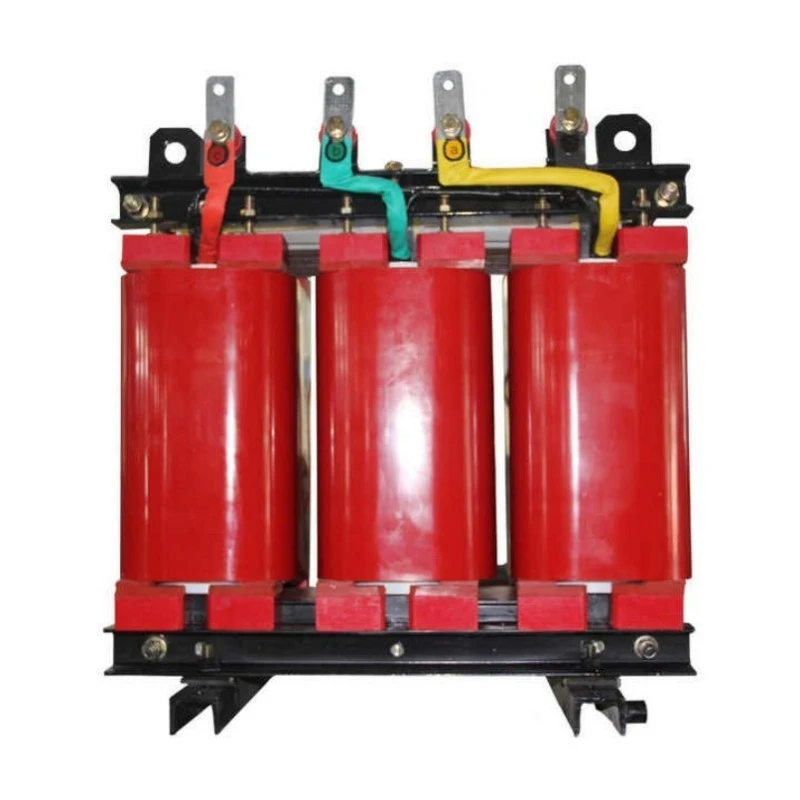

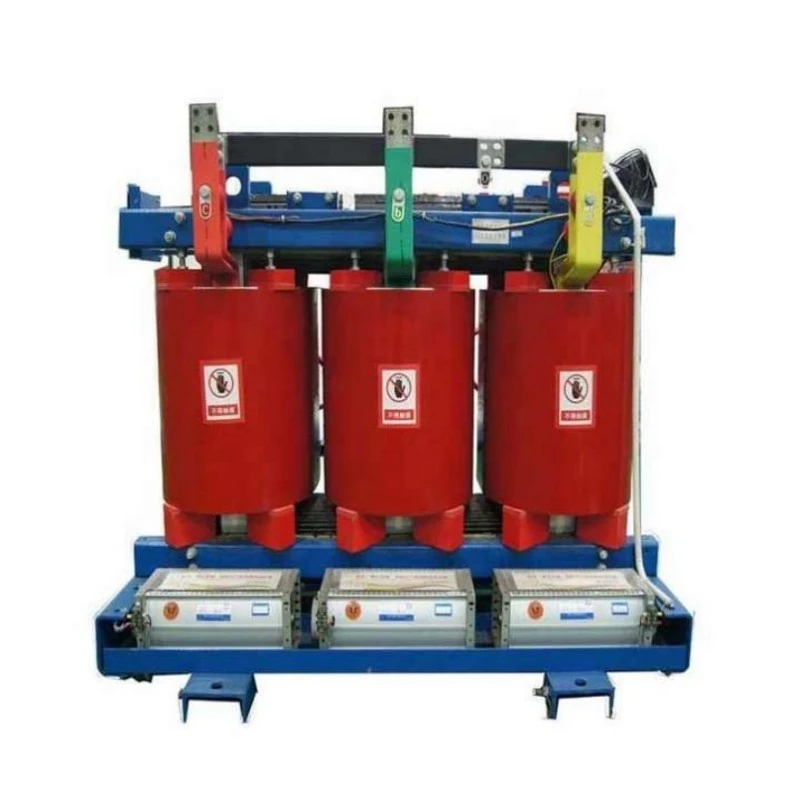

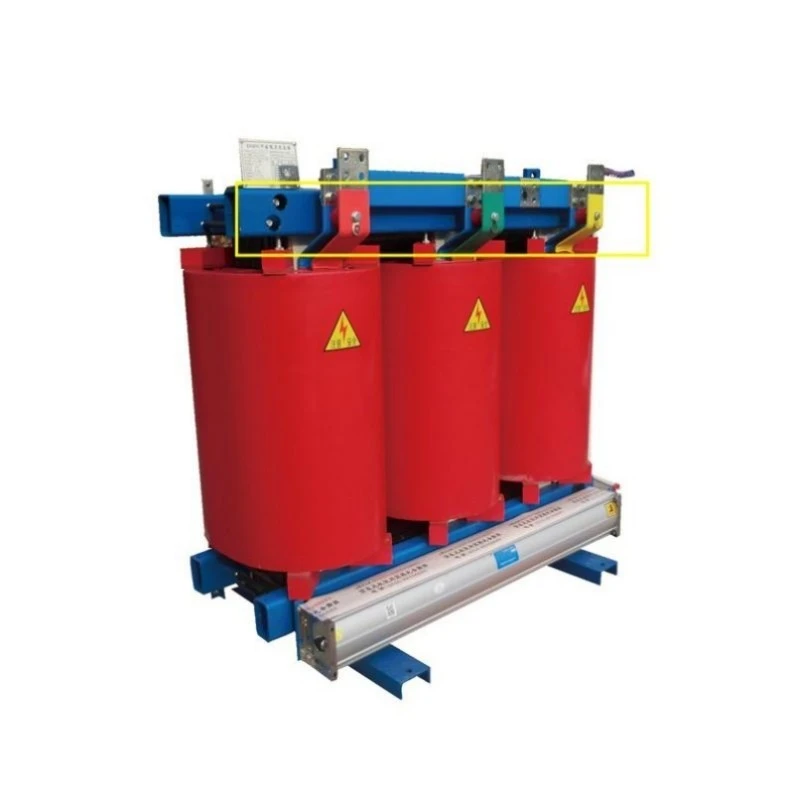

Der luftgekühlte Epoxidharz-Trockentransformator ist ein völlig ölfreies Stromumwandlungsgerät, bei dem alle Hoch- und Niederspannungswicklungen vollständig in gegossenes Epoxidharz unter Vakuumdruck eingekapselt sind. Im Gegensatz zu herkömmlichen Transformatoren, die zur Isolierung und Kühlung auf Mineralöl oder synthetische Flüssigkeiten angewiesen sind, verwendet dieses Gerät ausschließlich Luft als Kühlmedium – entweder natürliche Konvektion (AN) oder optional Zwangsluft (AF). Das Epoxidharz erfüllt drei Aufgaben: primäre elektrische Isolierung, mechanischer Schutz vor Feuchtigkeit und Verunreinigungen und eine starre Struktur, die Kurzschlusskräften standhält.

Was macht es?

Spannungsumwandlung: Wandelt die Mittelspannung (6 kV, 10 kV, 20 kV, 35 kV) auf Betriebsspannungen (208 V, 400 V, 480 V, 690 V) für industrielle, gewerbliche und private Verbraucher herunter. Alternativ wird die Spannung für die Netzanbindung erneuerbarer Energien erhöht.

Brandsichere Stromverteilung: Liefert Strom in Gebäuden, Tiefgaragen, Krankenhäusern und Rechenzentren, wo ölgefüllte Transformatoren durch Brandschutzbestimmungen verboten sind. Das selbstverlöschende Epoxidharz (UL 94 V-0-zertifiziert) verbreitet keine Flammen.

Sauberer Strom für empfindliche Lasten: Bietet Isolierung zwischen Primär- und Sekundärkreisen, filtert Oberschwingungen, unterdrückt Überspannungen und eliminiert Erdschleifen, die medizinische Bildgebungsgeräte, CNC-Maschinen und Laborinstrumente stören.

Betrieb im Freien und in rauen Umgebungen: Mit optionalen IP54- oder IP65-Gehäusen hält der Transformator Regen, Schnee, Staubstürmen, Salznebel und extremen Temperaturen von -30 °C bis +55 °C ohne Leistungseinbußen stand.

Im Wesentlichen ist der luftgekühlte Epoxidharz-Trockentransformator die bevorzugte Wahl, wenn Sicherheit, Umweltverträglichkeit und langfristige Zuverlässigkeit nicht verhandelbar sind.

Produktparameter (Spezifikation)

Produktmerkmal und Anwendung (Q&A-Format)

F1: Was macht die Epoxidharzisolierung gegenüber offen gewickelten Designs überlegen?

A: Drei entscheidende Vorteile. Erstens: Feuchtigkeitsunempfindlichkeit – Epoxidharz ist nicht hygroskopisch. Der luftgekühlte Epoxidharz-Trockentransformator startet nach wochenlanger Abschaltung bei 100 % Luftfeuchtigkeit sofort wieder neu, während Einheiten mit offener Wicklung vorgeheizt werden müssen. Zweitens Schutz vor Kontamination – leitfähiger Staub kann feste Epoxidharzoberflächen nicht durchdringen, wodurch Kriechstrom- und Funkenüberschläge vermieden werden. Drittens mechanische Festigkeit – gekapselte Wicklungen halten Kurzschlusskräften bis zum 25-fachen Nennstrom ohne Verformung stand.

Anwendung: Rechenzentren – Kein Staubansammlungsrisiko, leiser Betrieb unter 55 dB und selbstverlöschendes Epoxidharz erfüllen die NFPA 75-Anforderungen für IT-Geräteräume.

F2: Wie funktioniert es im Freien ohne Öl?

A: Mit IP54/IP65-Gehäusen (Edelstahl, geneigtes Regendach, Labyrinthventilatoren) widersteht der Transformator Regen, Staub und Salznebel. Epoxidharzwicklungen sind korrosionsbeständiger als ölgefüllte Kühler. Für Küstenstandorte sind Gehäuse aus Edelstahl 316 erhältlich.

Anwendung: Solarparks und Windparks – Entlegene Standorte ohne Personal profitieren davon, dass keine Ölprobenahmen, keine Leckinspektionen und keine Brandbekämpfungssysteme erforderlich sind. Die Geräte arbeiten jahrelang unbeaufsichtigt bei extremen Temperaturen von -30 °C bis +55 °C.

F3: Kann es Motoranlaufstöße und Überlastungen bewältigen?

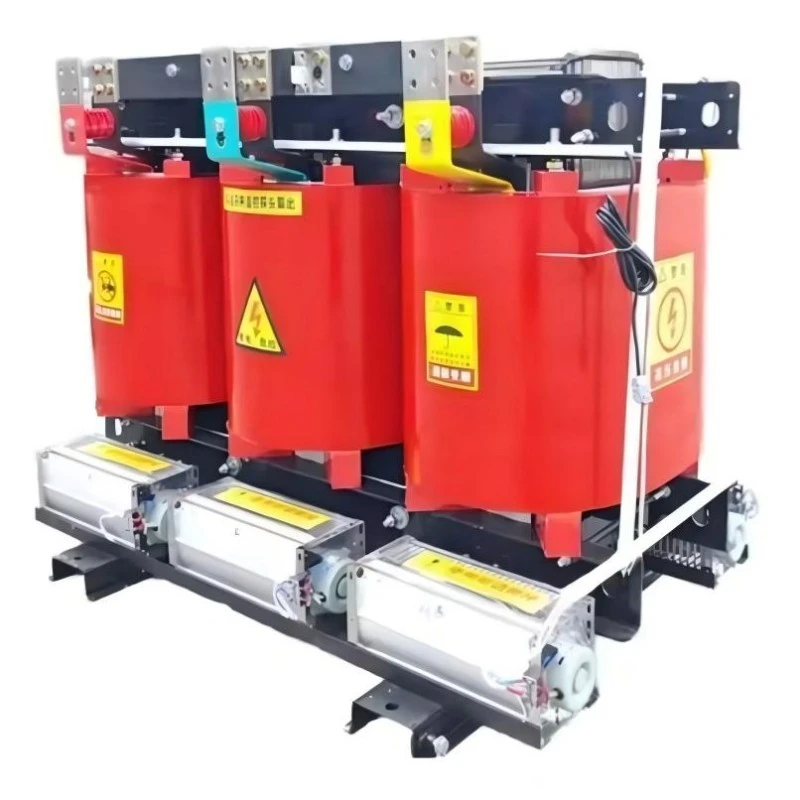

A: Ja. Die Isolierung der Klasse H (180 °C) ermöglicht eine kontinuierliche Überlastung von 110 % bei natürlicher Kühlung (AN) und 130 % für 30 Minuten. Mit der Option „Umluft“ (AF) erhöht sich die Kapazität um 20–25 % – die Ventilatoren starten automatisch bei 80 °C. Bei schweren zyklischen Überlastungen über 150 % wenden Sie sich bitte an unsere Ingenieure.

Anwendung: Industrielle Fertigung – Automobilmontagelinien und Stanzwerke unterliegen starken Lastschwankungen. Durch die niedrige Impedanz (4–6 %) bleibt die Spannungsregulierung innerhalb von ±3 %, während die Epoxidwicklungen Vibrationen standhalten, die ölgefüllte Kühlerschweißnähte beschädigen würden.

F4: Ist es wirklich wartungsfrei?

A: Der Kerntransformator erfordert keinen Ölwechsel, keine dielektrische Prüfung, keine Filterung, keinen Austausch der Dichtung. Nur drei einfache Kontrollen alle 12–24 Monate: Luftschlitze/Lüfter mit Druckluft reinigen, Drehmoment der Klemmen prüfen und Gehäuse prüfen. Jährlicher Gesamtaufwand: unter zwei Stunden durch einen Elektrofachmann.

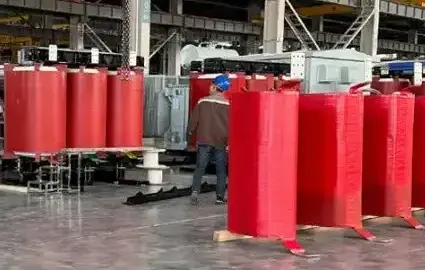

Produktionsdetails – Was Lugao der Konkurrenz überlegen macht

Häufig gestellte Fragen (Q&A)

F1: Wie hoch ist der tatsächliche Wirkungsgrad des luftgekühlten Epoxidharz-Trockentransformators und lässt er mit der Zeit nach?

A: Der Wirkungsgrad bei 75 % Last (typischer Betriebspunkt) beträgt 98,7 % für eine 1000-kVA-Einheit und steigt auf 99,1 % für eine 2500-kVA-Einheit. Der Wirkungsgrad wird durch den Kernverlust (konstant, abhängig von der Qualität des Siliziumstahls) und den Kupferverlust (variiert mit dem Quadrat der Last) bestimmt. Der Hauptvorteil des luftgekühlten Epoxidharz-Trockentransformators besteht darin, dass die Effizienz mit der Zeit nicht nachlässt, da die Epoxidharzverkapselung das Eindringen von Feuchtigkeit verhindert, die den Verlust erhöhen würde. Bei ölgefüllten Transformatoren sinkt der Wirkungsgrad häufig nach 10 bis 15 Jahren, da sich das Öl verschlechtert und der Feuchtigkeitsgehalt der Papierisolierung ansteigt. Unsere Epoxidanlagen behalten die Fabrikeffizienz über die gesamte Lebensdauer von mehr als 30 Jahren bei. Wir liefern mit jedem Gerät garantierte Verlustwerte und erstatten die Differenz, wenn Feldtests innerhalb der Garantiezeit höhere Verluste ergeben.

F2: Wie wähle ich die richtige Kapazität für meine Anwendung aus?

A: Berechnen Sie Ihre gesamte Anschlussleistung in kVA und wenden Sie dann Diversitätsfaktoren an. Für Dauerlasten (Beleuchtung, HVAC, Server) verwenden Sie 100 % des Typenschilds. Für intermittierende Lasten (Motoren, Schweißgeräte, Aufzüge) je nach Einschaltdauer 50–70 % verwenden. Fügen Sie dann 20–25 % zukünftige Expansionsmarge hinzu. Beispiel: Eine Fabrik mit 800 kVA Dauerlast + 400 kVA Motorlast (Diversitätsfaktor 0,6 → 240 kVA) + 20 % Erweiterung = (800+240)×1,2 = 1248 kVA → wählen Sie 1250 kVA oder 1500 kVA. Überdimensionierung erhöht die Anschaffungskosten und den Leerlaufverlust; Eine Unterdimensionierung führt zu Überhitzung und vorzeitigem Ausfall. Unsere Ingenieure bieten kostenlose Unterstützung bei der Dimensionierung – senden Sie einfach Ihre Lastliste und Arbeitszyklen. Für motorlastige Anwendungen empfehlen wir eine forcierte Luftkühlung (AF), um Anlaufstöße zu bewältigen, ohne die Temperaturanstiegsgrenzen zu überschreiten.

F3: Kann der Transformator in einem engen Raum wie einem Tunnel oder Gewölbe installiert werden?

A: Absolut. DerLuftgekühlter Epoxidharz-Trockentransformatorist ideal für beengte Räume, da kein Ölauffangraum erforderlich ist (was 2-3 Meter Freiraum auf allen Seiten einspart). Der Mindestfreiraum für die Belüftung beträgt nach allen Seiten 300 mm und nach oben 600 mm. Für Tunnelinstallationen bieten wir eine Low-Profile-Version an, bei der die Gehäusehöhe um 200 mm reduziert ist (die Kühllamellen sind an die Seiten statt an die Oberseite verlegt). Allerdings kann die Umgebungstemperatur in Tunneln aufgrund anderer Geräte erhöht sein – wir führen eine thermische Analyse durch, um eine ausreichende Kühlung zu bestätigen. Wenn die natürliche Konvektion nicht ausreicht, sorgt die AF-Option (Fordluft) mit direkt am Kernrahmen montierten Lüftern für zusätzliche Kühlung, ohne die Stellfläche zu vergrößern.
