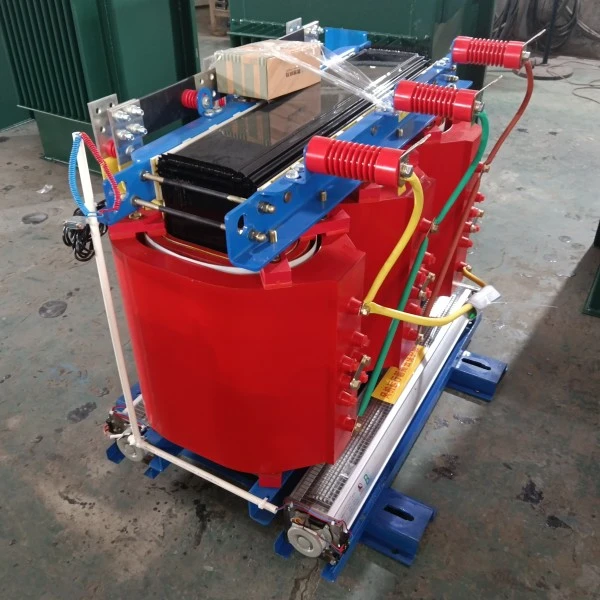

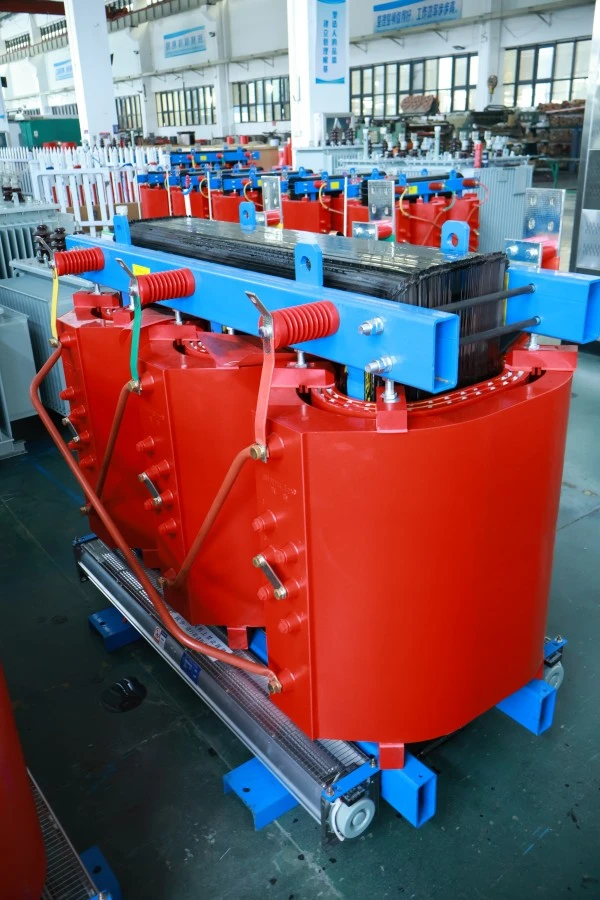

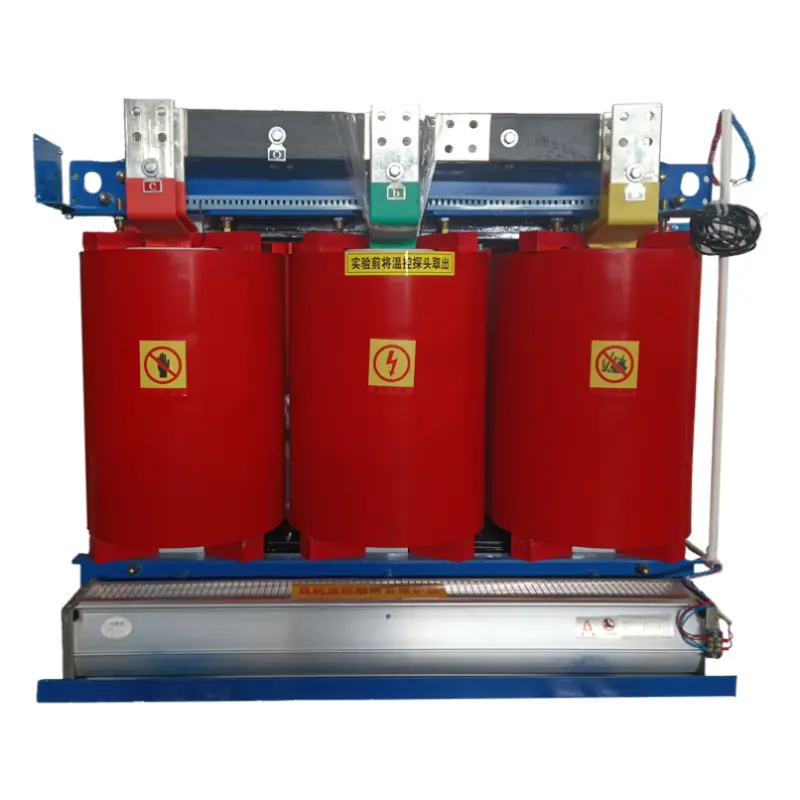

Verlustarmer Hochfrequenz-Trockentransformator aus Gießharz mit 500 kVA

Was ist der verlustarme 500-kVA-Hochfrequenz-Trockentransformator aus Gießharz?

Bei diesem Transformator handelt es sich um eine fortschrittliche dreiphasige Stromumwandlungseinheit, die Epoxidharz verwendet, um ihre Hoch- und Niederspannungswicklungen vollständig zu verkapseln. Im Gegensatz zu herkömmlichen Öltransformatoren ist dies der FallTrockengerätberuht auf Luft zur Kühlung und fester Isolierung für die Spannungsfestigkeit.

Was macht es?

Zur sicheren Verteilung wird die Mittelspannungsleistung (typischerweise 10 kV/11 kV) effizient auf ein niedriges Spannungsausnutzungsniveau (0,4 kV) heruntergestuft. Dieser 500-kVA-Hochfrequenz-Trockentransformator aus Gießharz mit geringem Verlust wurde entwickelt, um Brandgefahr und Öllecks auszuschließen, was ihn zur ersten Wahl für Innen-, Erd- und umweltsensible Installationen macht. Sein „Low Loss“-Design minimiert Energieverschwendung, während die robuste Konstruktion eine zuverlässige Stromversorgung für Krankenhäuser, Rechenzentren, Industrieanlagen und Hochhausinfrastruktur gewährleistet.

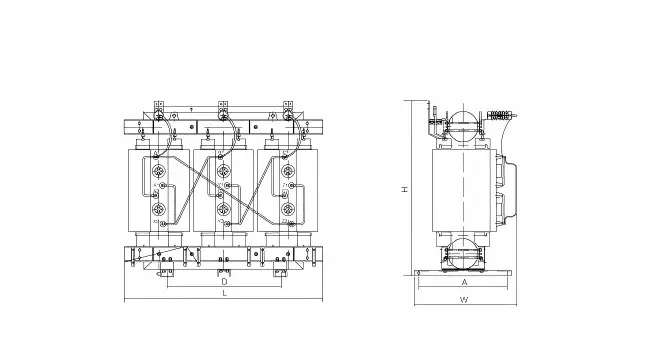

Produktparameter (Spezifikation)

Produkteigenschaften und Anwendung

Fragen und Antworten: Produktmerkmale

F1: Warum gilt dieser Transformator als „verlustarm“ und „hoher Wirkungsgrad“?

A: Unser verlustarmer Hochfrequenz-Trockentransformator mit 500 kVA Gießharz verwendet einen Kern aus hochpermeablem, kaltgewalztem kornorientiertem Siliziumstahl (CRGO) mit Stufenüberlappungsdesign. Dies minimiert Hysterese- und Wirbelstromverluste (Leerlaufverlust ≤ 1150 W) und reduziert die Gesamtbetriebskosten und die Wärmeerzeugung über eine Lebensdauer von mehr als 20 Jahren erheblich.

F2: Ist dieser Transformator sicher für die Installation in Innenräumen in der Nähe von Menschen?

A: Absolut. Die Wicklungen werden unter Vakuum mit einem flammhemmenden Epoxidharz vergossen. Durch diesen Prozess ist das Gerät selbstverlöschend und erzeugt auch bei extremer thermischer Belastung nur minimale Rauchentwicklung. Es besteht kein Risiko eines Öllecks oder einer Explosion, sodass der verlustarme 500-kVA-Hochfrequenz-Trockentransformator aus Gießharz den strengsten Brandschutzvorschriften (IEC 60076-11) entspricht.

F3: Wie verträgt es raue Umgebungen wie Feuchtigkeit oder Staub?

A: Der Vakuumgussprozess eliminiert interne Luftporen und verhindert so eine Teilentladung und das Eindringen von Feuchtigkeit. Das Harz bietet eine robuste Barriere gegen Staub, Chemikalien und 100 % Luftfeuchtigkeit und ermöglicht den zuverlässigen Betrieb dieses Transformators in Küstengebieten, tropischen Klimazonen und verschmutzten Industriegebieten ohne Leistungsminderung.

F4: Was bedeutet „Hochfrequenz“-Kompatibilität bei einem Leistungstransformator?

A: Obwohl er in erster Linie für die 50/60-Hz-Netzverteilung konzipiert ist, sind das verlustarme Kernmaterial und die Wicklungsgeometrie dieses 500-kVA-Gießharz-Hochfrequenz-Trockentransformators mit geringem Verlust für den Oberschwingungsgehalt und die höheren Schaltfrequenzen optimiert, die häufig von modernen Antrieben, Wechselrichtern und erneuerbaren Energiequellen erzeugt werden, ohne übermäßige Erwärmung.

Anwendungsszenarien

Dieser verlustarme Hochfrequenz-Trockentransformator mit 500 kVA Gießharz ist ideal geeignet für:

Gewerbe- und Wohnkomplexe: Hochhausbüros, Einkaufszentren und Luxusapartments, bei denen der Brandschutz oberste Priorität hat.

Gesundheitswesen und Rechenzentren: Bietet sauberen, zuverlässigen Strom für empfindliche Bildgebungsgeräte und Server-Racks, bei denen Ausfallzeiten keine Option sind.

Integration erneuerbarer Energien: Aufgrund seines hohen Wirkungsgrads und seines wartungsarmen Designs eignet er sich perfekt als Aufwärtstransformator für Solar-PV-Wechselrichter oder die Hilfsenergie von Windkraftanlagen.

Schwerindustrie und Bergbau: Hält hohen mechanischen Belastungen und Vibrationen in Fabriken, Chemiefabriken und Untertagebergbaubetrieben stand.

Öffentliche Infrastruktur: Flughäfen, U-Bahnen und Tunnel profitieren von der kompakten Grundfläche und dem Wegfall von Ölauffangbecken.

Produktionsdetails und Wettbewerbsvorteile

Bei Lugao Power Co., Ltd. montieren wir nicht nur Teile; Wir sind Präzisionsingenieure für Zuverlässigkeit. Unser verlustarmer 500-kVA-Trockentransformator aus Gießharz mit hoher Frequenz unterscheidet sich von generischen Alternativen durch sorgfältige Herstellung und erstklassige Materialauswahl.

1. Fortschrittliche Vakuumgusstechnologie

Im Gegensatz zu Wettbewerbern, die standardmäßiges atmosphärisches Gießen verwenden, verwendet Lugao Power eine Hochvakuumkammer, um die Wicklungen mit Epoxidharz der Klasse H zu imprägnieren. Dieser Prozess stellt sicher, dass keine Mikroblasen oder Hohlräume in der Isolierung entstehen. Das Ergebnis ist ein außergewöhnlich niedriger Teilentladungsgrad (PD) (<10 pC), der die dielektrische Lebensdauer des Transformators im Vergleich zu herkömmlichen Trockengeräten erheblich verlängert.

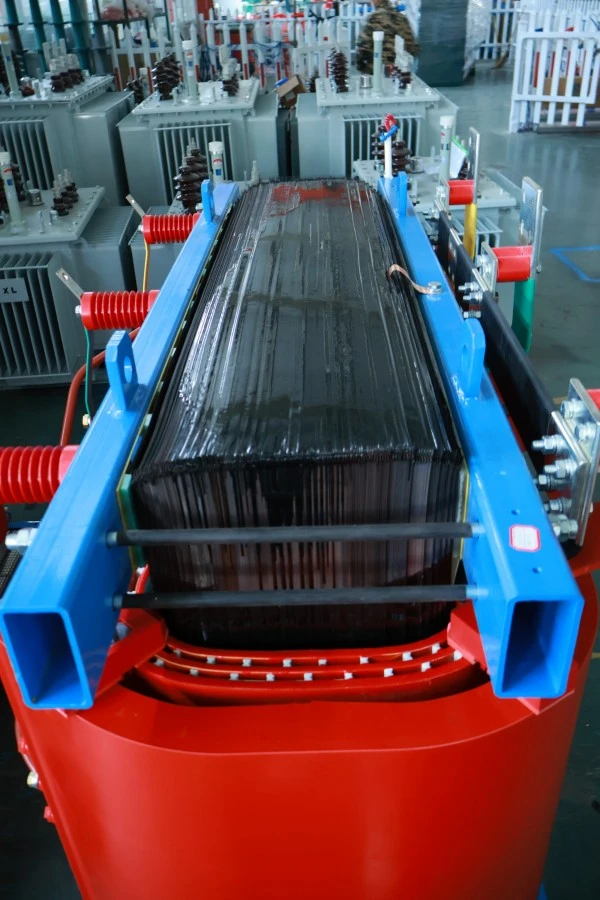

2. Überlegene Kerneffizienz

Wir beziehen nur hochwertigen kornorientierten Siliziumstahl mit geringem spezifischen Verlust. Unsere Step-Lap-Kernlaminierungstechnik reduziert Eckverluste und Magnetostriktion – die Hauptursache für Transformatorbrummen. Im Vergleich zu Standardangeboten auf dem Markt arbeitet der Lugao 500-kVA-Gießharz-Hochfrequenz-Trockentransformator mit bis zu 10 % geringeren Leerlaufverlusten und deutlich leiserer akustischer Leistung, was ihn ideal für geräuschempfindliche Innenräume macht.

3. Robuste Kurzschlussfestigkeit

Unsere Niederspannungswicklungen nutzen Kupfer- oder Aluminiumfolientechnologie mit verschachtelter Isolierung der Klasse H. Diese Flachwicklungskonstruktion eliminiert die axialen Kräfte, die bei herkömmlichen drahtgewickelten Spulen auftreten. Im Falle eines nachgeschalteten Fehlers behält der verlustarme 500-kVA-Hochfrequenz-Trockentransformator aus Gießharz die strukturelle Integrität und dynamische Stabilität bei und verhindert eine Spulenverformung – eine häufige Fehlerursache bei Trockentransformatoren geringerer Qualität.

4. Langfristige Zuverlässigkeit

Die glasfaserverstärkte Harzkapselung sorgt dafür, dass der Trockentransformator unempfindlich gegenüber thermischen Wechselbelastungen bleibt. Dadurch wird eine Rissbildung verhindert und gewährleistet, dass das Gerät auch bei hoher Luftfeuchtigkeit nach längerer Lagerung sofort wieder eingeschaltet werden kann, ohne dass eine Vortrocknung erforderlich ist.

Verpackung, Versand und Kundendienst

Verpackung & Logistik

Verpackung:Lugao PowerVerwendet robuste Holzkisten in Exportqualität mit interner Schaumstoffpolsterung und Feuchtigkeitsbarriere-Versiegelung. Dadurch wird sichergestellt, dass der verlustarme 500-kVA-Hochfrequenz-Trockentransformator aus Gießharz bei Ihnen vor Ort ankommt, ohne durch Vibrationen oder Gischt beschädigt zu werden.

Versand: Wir koordinieren uns mit großen globalen Spediteuren, um flexible Konditionen anzubieten, einschließlich FOB, CIF und DAP. Die kompakte und ölfreie Beschaffenheit dieser Trockeneinheit reduziert das Versandgewicht und die Gefahrgutzuschläge im Vergleich zu ölgefüllten Äquivalenten.

Garantie & Service

Garantiezeitraum: 12 Monate (1 Jahr) ab dem Datum der Inbetriebnahme oder 18 Monate ab Versand, je nachdem, was zuerst eintritt.

Serviceverpflichtung: Lugao Power Co., Ltd. bietet kostenlosen technischen Support für Installation und Inbetriebnahme. Im seltenen Fall eines Herstellungsfehlers liefern wir nach unserer Wahl Ersatzteile oder komplette Einheiten. Unsere Techniker stehen Ihnen aus der Ferne oder vor Ort zur Verfügung, um sicherzustellen, dass Ihr verlustarmer 500-kVA-Hochfrequenz-Trockentransformator aus Gießharz einwandfrei funktioniert.
