Auf Kupferwicklungen montierter Trockentransformator

Was ist diese Ausrüstung?

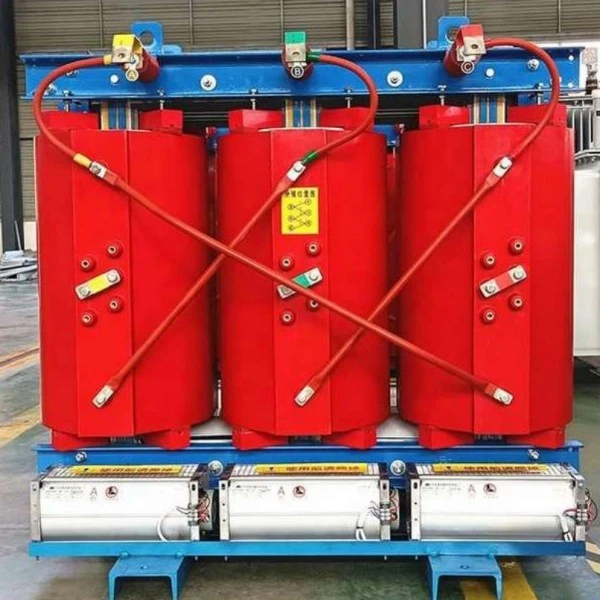

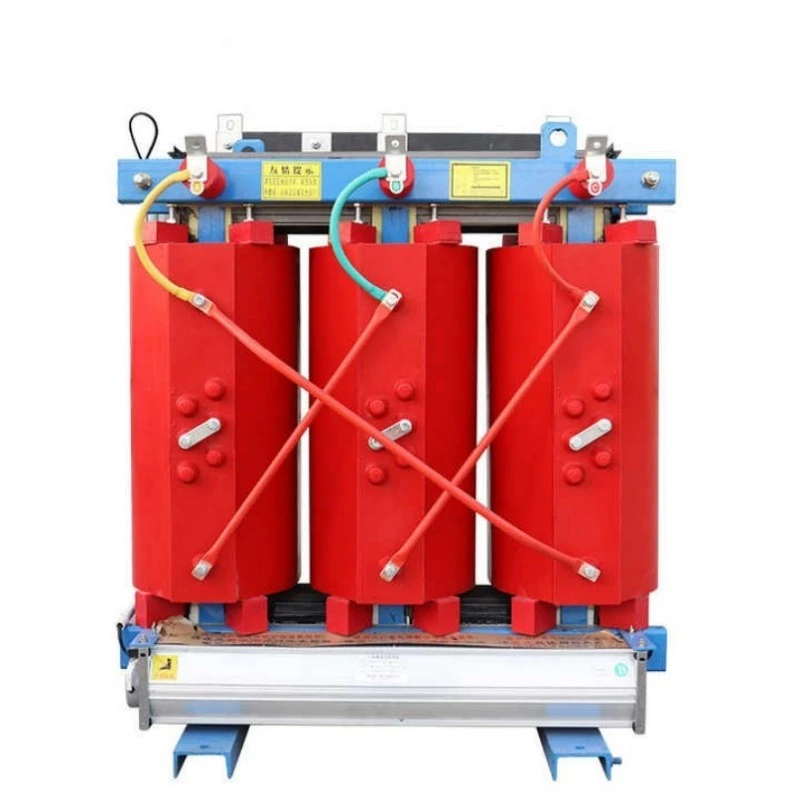

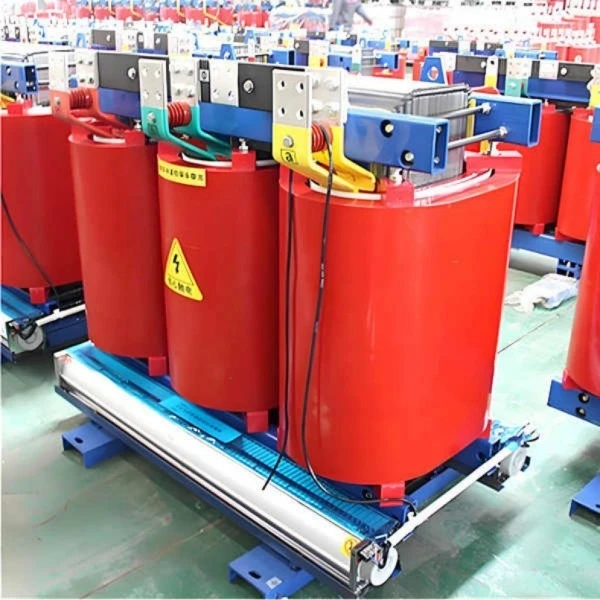

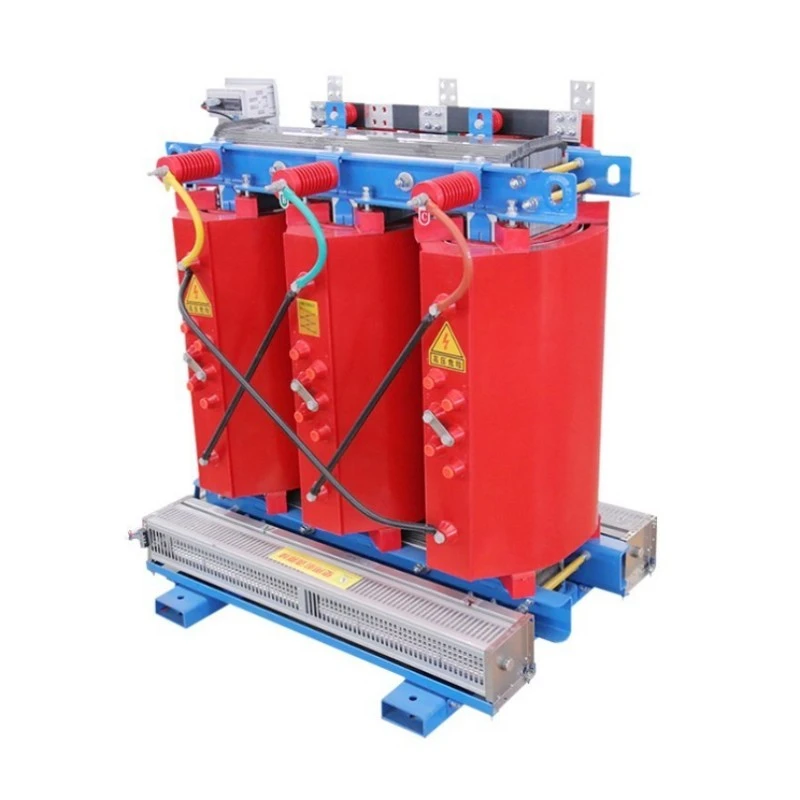

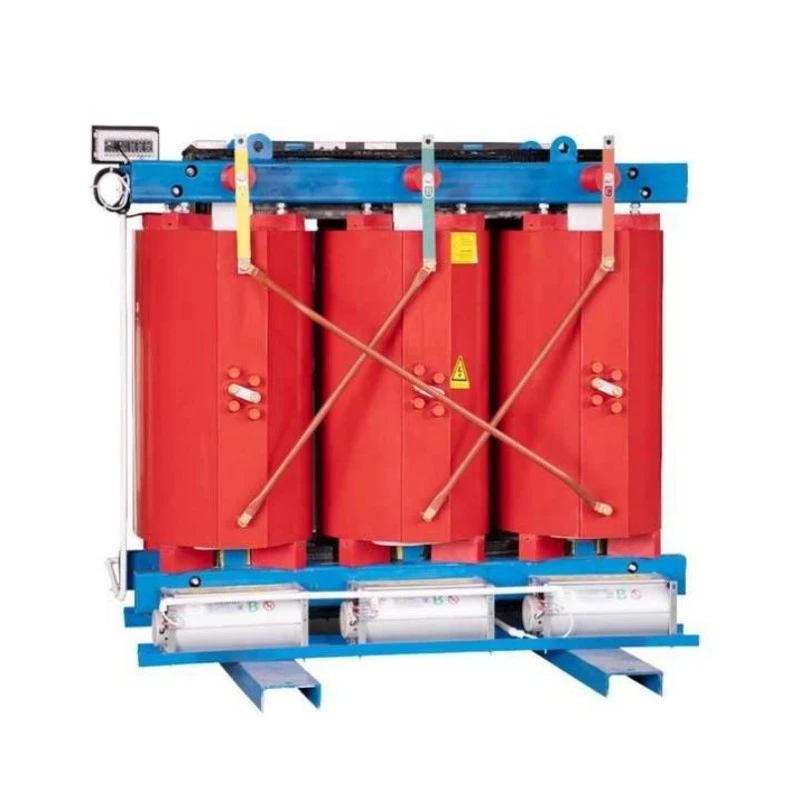

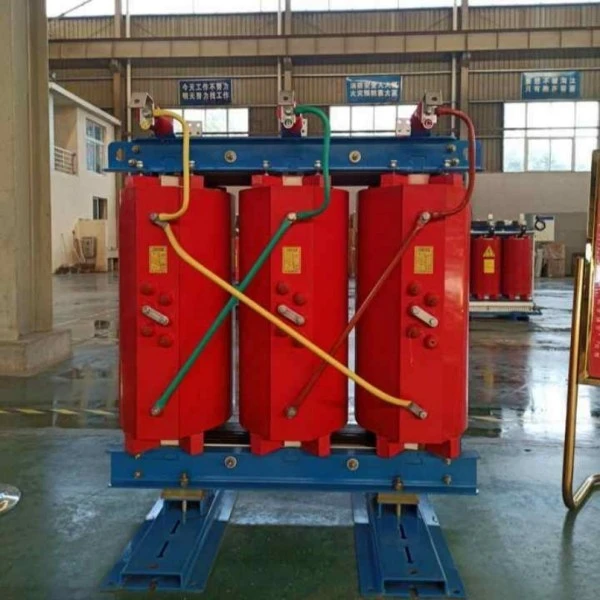

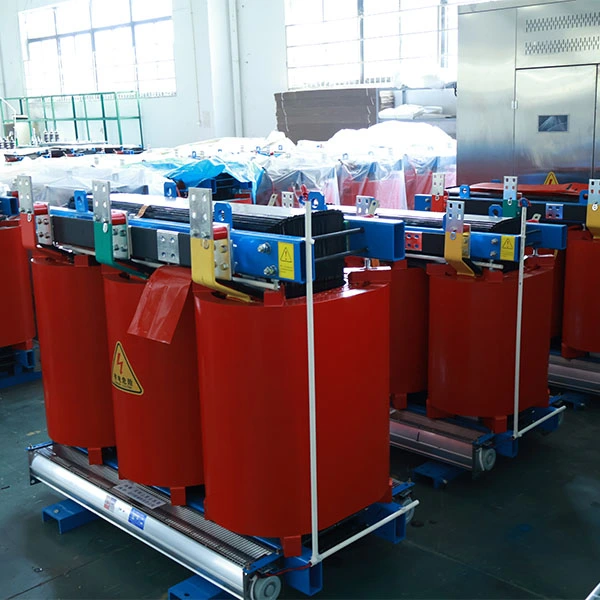

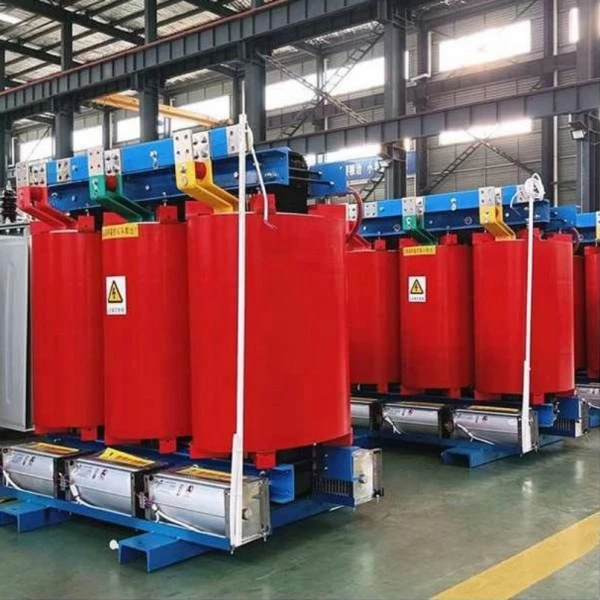

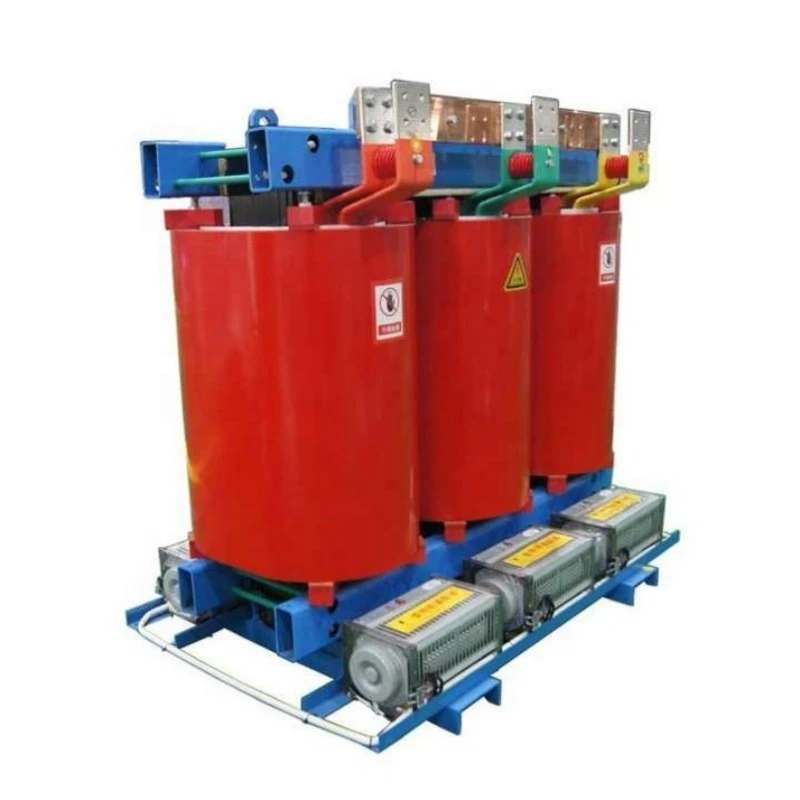

Der auf Kupferwicklungen montierte Trockentransformator ist ein dreiphasiger Trockentransformator aus Gießharz, der speziell für auf Pad montierte Außeninstallationen entwickelt wurde. Es wandelt die Mittelspannung (typischerweise 10 kV–35 kV) auf Niederspannung (400 V/380 V) um, um eine sichere Verteilung an Wohngemeinschaften, Gewerbezentren, Industrieparks und Projekte für erneuerbare Energien zu ermöglichen.

Anders als traditionellÖltransformatorenDieses Produkt verwendet kein Isolieröl. Stattdessen wird eine feste Epoxidharzisolierung in Kombination mit natürlicher oder forcierter Luftkühlung eingesetzt. Die Wicklungen bestehen vollständig aus hochleitfähigem Kupfer und sorgen so für geringere Widerstandsverluste, bessere Überlastfähigkeit und längere Lebensdauer. Das auf der Unterlage montierte Gehäuse ermöglicht eine direkte Installation auf Bodenhöhe, ohne dass ein separates Umspannwerksgebäude erforderlich ist, wodurch erhebliche Baukosten und Platz eingespart werden.

Produktbeschreibung

Der auf Kupferwicklungen montierte Trockentransformator von Lugao ist auf Zuverlässigkeit, Effizienz und Sicherheit in Verteilungsnetzen im Freien ausgelegt. Mit einer Nennleistung von 50 kVA bis 2500 kVA und Standardspannungen von 10 kV/0,4 kV (anpassbar auf 6 kV, 20 kV oder 35 kV) erfüllt dieser Transformator die Energieeffizienzstandards GB 20052-2020 Level 2, wobei einige Modelle Level 1 erreichen.

Zu den wichtigsten elektrischen Leistungen gehören Leerlaufverluste, die um bis zu 37 % niedriger sind als bei herkömmlichen Trockentransformatoren, um bis zu 30 % reduzierte Lastverluste, eine Teilentladung von ≤ 5 pC und ein Geräuschpegel von ≤ 55 dB bei 1 Meter. Die Kupferwicklungen sorgen für eine hervorragende Wärmeleitfähigkeit und mechanische Festigkeit und verbessern die Kurzschlussfestigkeit deutlich.

Das Gerät ist in einem wetterbeständigen, abschließbaren, auf einem Pad montierten Gehäuse mit der Schutzart IP23 oder höher untergebracht und schützt vor Regen, Staub und Vandalismus. Ein intelligentes Temperaturkontrollsystem mit PT100-Sensoren, automatisch startenden Lüftern, Überhitzungsalarm und RS485-Kommunikation ist standardmäßig enthalten.

Mit einer Lebensdauer von 30 Jahren und minimalem Wartungsaufwand ist dieser Trockentransformator mit Kupferwicklung und Padmontage die ideale Wahl für Versorgungsunternehmen, EPC-Auftragnehmer und Facility Manager, die eine sichere, langlebige und energiesparende Verteilungslösung suchen.

Produktparameter (Spezifikation)

Produkteigenschaften und Anwendung

Hauptmerkmale

Vollkupferwicklungen – geringere Widerstandsverluste, höhere Überlastfähigkeit und bessere Kurzschlussfestigkeit im Vergleich zu Aluminium.

Feuerfest und explosionsgeschützt – Epoxidharzguss, selbstverlöschend, kein Ölleckrisiko.

Pad-Mounted-Design – Bodennahe Installation, kein Bau einer Umspannstation erforderlich, spart 40–60 % der Baukosten.

Extrem niedrige Verluste – Erfüllt die Energieeffizienzstufe 2 von GB und reduziert die jährlichen Stromrechnungen erheblich.

Intelligente Überwachung – PT100-Sensoren, automatischer Lüfterstart, Überhitzungsalarm/-auslösung, RS485 zu BAS.

Geräuscharm – ≤55 dB, geeignet für Wohn- und Gewerbegebiete.

Wartungsfrei – kein Öltest, kein Trocknen, keine beweglichen Teile.

Fragen und Antworten: Produktmerkmale erklärt

F1: Warum sollten Sie sich für einen Trockentransformator mit Kupferwicklung anstelle eines in Öl getauchten Transformators für den Außenbereich entscheiden?

A: Öltransformatoren bergen Brand- und Leckagerisiken, insbesondere in Wohngebieten oder umweltsensiblen Gebieten. Der auf Kupferwicklungen montierte Trockentransformator verwendet kein Öl, sodass kein Risiko einer Brandausbreitung oder Bodenverschmutzung besteht. Darüber hinaus sorgen die Kupferwicklungen für eine bessere Wärmeleitfähigkeit und mechanische Festigkeit und sorgen so für einen zuverlässigen Betrieb auch bei sommerlichen Spitzenlasten. Viele Kommunen schreiben aufgrund strengerer Brandschutzvorschriften mittlerweile Trockentransformatoren für neue Außenanlagen vor.

F2: Lohnt sich der Mehrpreis für Kupferwicklungen im Vergleich zu Aluminium wirklich?

A: Absolut. Während die Anschaffungskosten eines auf einer Kupferwicklung montierten Trockentransformators etwa 15–20 % höher sind als bei einer Einheit mit Aluminiumwicklung, sind die gesamten Lebenszykluskosten deutlich niedriger. Kupfer hat eine um 40 % höhere Leitfähigkeit, was geringere Lastverluste und niedrigere Stromrechnungen bedeutet. Kupfer hat außerdem eine höhere Zugfestigkeit, sodass der Transformator Kurzschlusskräften besser standhält. Bei einer Auslegungslebensdauer von 30 Jahren rechtfertigen allein die Energieeinsparungen die Investition ohne weiteres.

F3: Kann dieser Transformator mit hoher Luftfeuchtigkeit und Regenzeiten, insbesondere in südlichen Regionen, umgehen?

A: Ja. Unser auf Kupferwicklungen montierter Trockentransformator verwendet ein Vakuumgussverfahren, bei dem Epoxidharz die Kupferwicklungen vollständig einkapselt und eine versiegelte Isolationsschicht bildet. Der Kern und die Klemmen werden einer Korrosionsschutzbehandlung unterzogen. Mit einem IP23-Gehäuse arbeitet der Transformator normal bei 100 % relativer Luftfeuchtigkeit. Vor dem Neustart nach längerem Stillstand ist keine Trocknung erforderlich.

F4: Was passiert, wenn der Transformator während der Sommerspitzen überlastet wird?

A: Unter natürlicher Kühlung (AN) läuft es kontinuierlich mit 100 % Last. Mit forcierter Luftkühlung (AF) erhöht sich die Kapazität um 40–50 %. Die Kupferwicklungen halten 2 Stunden lang einer Nennlast von 150 % stand. Diese Überlastfähigkeit gewährleistet die Kontinuität der Stromversorgung bei kritischen Ereignissen.

F5: Wie lange gilt die Garantie und was deckt sie ab?

A: Die Standardgarantie beträgt 12 Monate ab Versand und deckt alle Herstellungsfehler ab. Durch einen kostenpflichtigen Servicevertrag kann die Garantie auf 36 oder 60 Monate verlängert werden. Der technische Support ist lebenslang kostenlos.

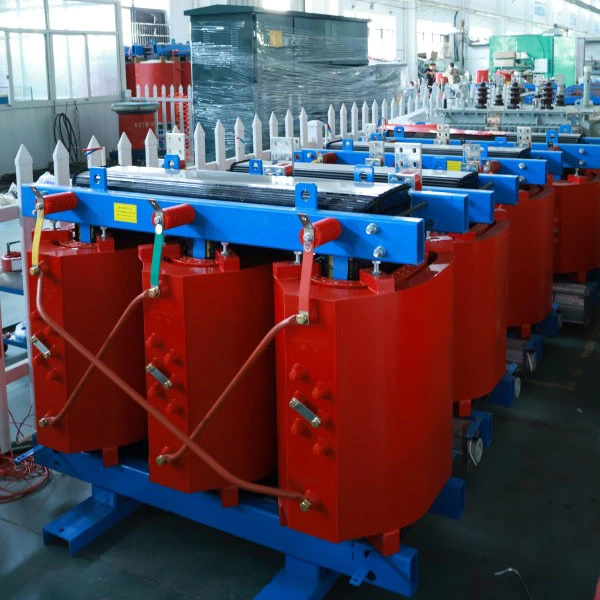

Produktionsdetails

Kernmaterial und Herstellungsprozess

Der Kern jedes auf Kupferwicklungen montierten Trockentransformators besteht aus kaltgewalztem, kornorientiertem Siliziumstahl mit hoher Permeabilität und Stufenüberlappungsverbindungen zur Minimierung von Leerlaufströmen und Streuverlusten. Der Kern wird präzisionsgeschnitten und automatisch gestapelt, um gleichmäßige Magnetpfade zu gewährleisten.

Wicklungsstruktur – komplett aus Kupfer

Sowohl Hochspannungs- als auch Niederspannungswicklungen verwenden sauerstofffreie Kupferleiter. Die Niederspannungswicklungen haben eine Folienwicklungskonfiguration mit gleichmäßiger Zwischenschichtisolierung, was die Kurzschlussfestigkeit deutlich erhöht. Die hervorragende Wärmeleitfähigkeit von Kupfer trägt außerdem dazu bei, die Wärme effektiver abzuleiten und so die Hot-Spot-Temperaturen zu reduzieren.

Isoliersystem – Epoxidharz-Vakuumguss

Die Wicklungen werden unter Vakuum mit hochwertigem Epoxidharz vergossen, wodurch Hohlräume vermieden werden und eine Teilentladung ≤5pC gewährleistet wird. Dieses solide Isoliersystem ist schwer entflammbar, feuchtigkeitsbeständig und chemisch stabil. Es wird kein Isolieröl verwendet, wodurch der Transformator sicher für Innen- und Außeninstallationen auf einer Unterlage geeignet ist.

Gehäuse- und Pad-montiertes Design

DerTransformatorist in einem robusten, abschließbaren Stahlgehäuse mit wetterbeständiger Pulverbeschichtung untergebracht. Der Standardschutz ist IP23 (regen- und staubgeschützt), für raue Umgebungen ist IP34 oder IP54 optional. Der Sockel ist für die direkte Montage auf einem Betonsockel mit Kabeleinführung von unten konzipiert. Hebeösen und Erdungsklemmen sind Standard.

Qualitätssicherung und Prüfsicherung

Jeder auf Kupferwicklungen montierte Trockentransformator wird vor der Auslieferung umfassenden Typprüfungen und Routineprüfungen unterzogen, darunter:

1. Leerlaufverlust- und Lastverlusttests

2. Kurzschlussimpedanztest

3. Prüfung der Widerstandsfähigkeit gegen induzierte Überspannung

4. Teilentladungsmessung (≤5pC)

5. Blitzimpulstest

6. Temperaturanstiegstest

7. Alle wichtigen Leistungsindikatoren übertreffen die Anforderungen von GB und IEC.

Zertifizierungen

1. Qualitätsmanagementsystem ISO 9001:2015

2. CE-zertifiziert

3. Geben Sie Testberichte unabhängiger Labore ein
