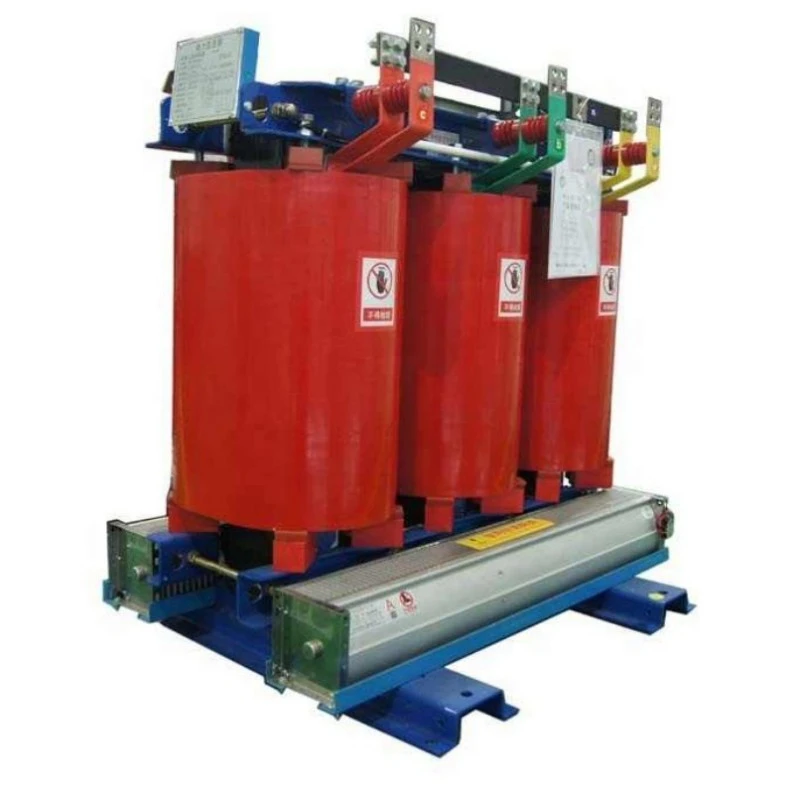

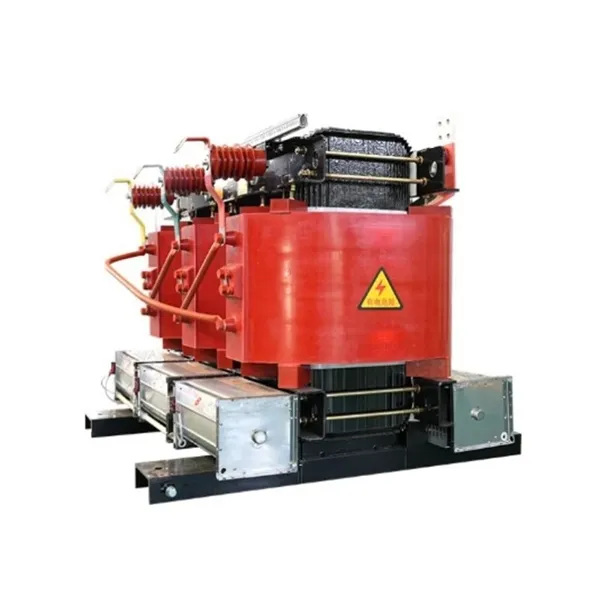

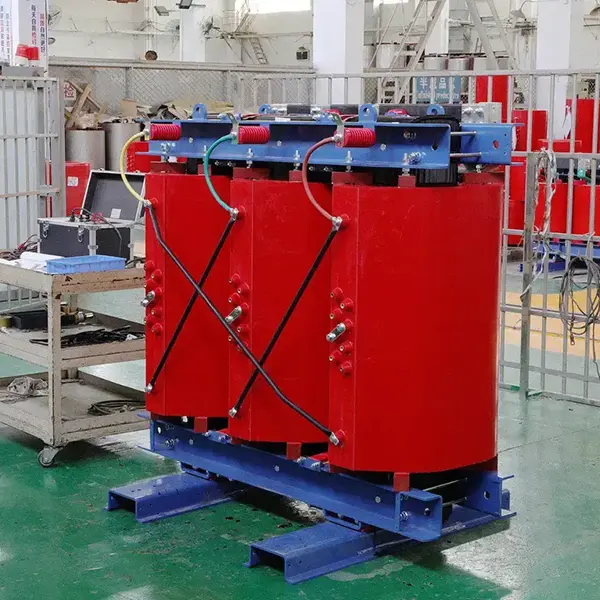

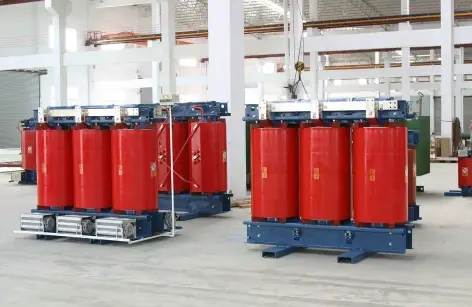

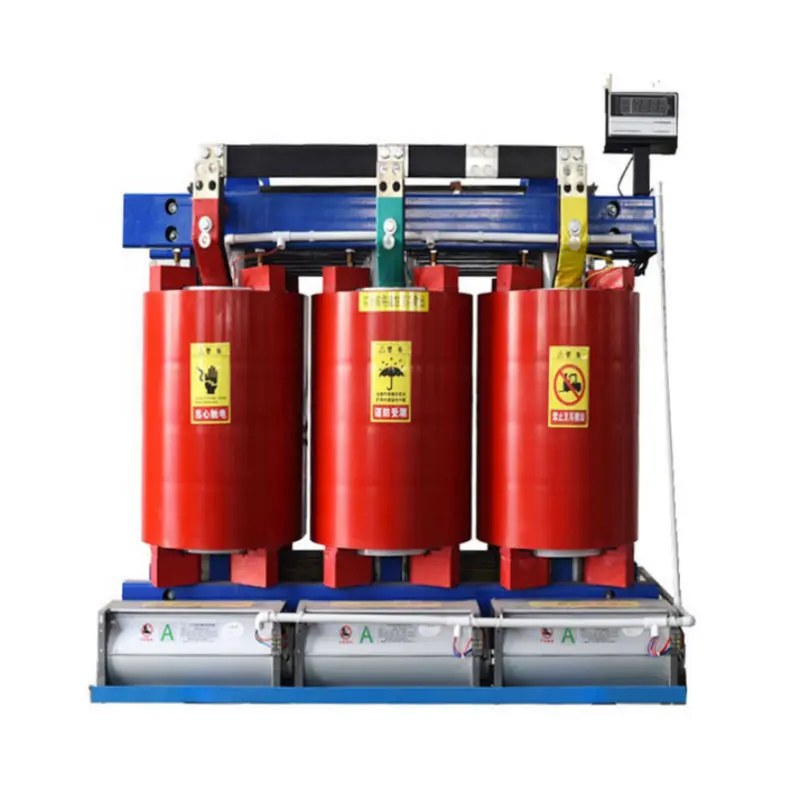

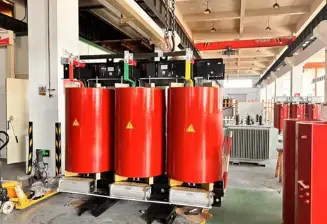

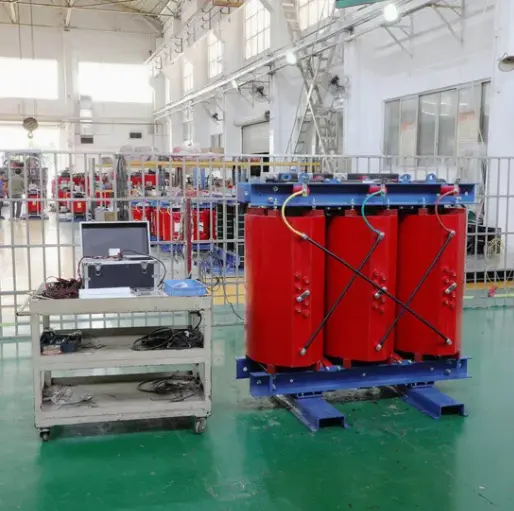

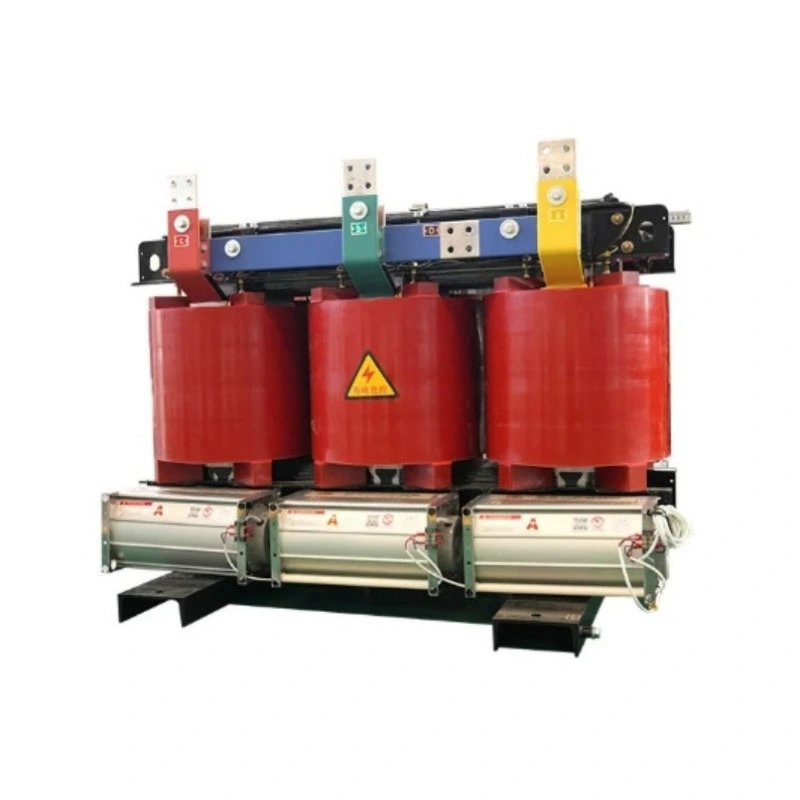

Luftgekühlter, isolierter Trockentransformator für den Außenbereich

Bei diesem Produkt handelt es sich um ein isoliertes Produkt für den Außenbereich.Trockentransformatorunter Verwendung von Luftkühlung (ANAN). Es nutzt kein flüssiges Medium zur Isolierung oder Wärmeableitung, sondern nutzt stattdessen natürliche Konvektion oder erzwungene Luftkühlung, um den Temperaturanstieg zu kontrollieren.

Was macht es?

1. Elektrische Isolierung: Erstellt eine physische elektrische Barriere zwischen Primär- und Sekundärwicklung, wodurch Erdschleifen effektiv unterbrochen, Oberschwingungen unterdrückt und hochfrequente Störungen und Überspannungen aus dem Netz herausgefiltert werden, wodurch empfindliche Lasten mit „sauberem“ Strom versorgt werden.

2. Spannungstransformation: Erhöht oder verringert die Wechselspannung je nach Bedarf und passt sich so an die Stromversorgungsanforderungen verschiedener Geräte an.

3. Sicherheitsschutz: Durch die Isolationskonstruktion wird der direkte Kontakt des Personals mit der Hochspannungsseite verhindert, wodurch das Risiko eines Stromschlags erheblich verringert wird.

4. Anpassung an den Außenbereich: Ein robustes Gehäuse, das für die Schutzart IP54 oder höher ausgelegt ist, hält Wind, Regen, Staub, Salznebel und langfristiger UV-Einstrahlung stand.

Kurz gesagt: Wenn Sie eine sichere, saubere und wartungsfreie Lösung zur Stromisolierung und -umwandlung in rauen Außenumgebungen benötigen, ist dieser luftgekühlte Trockentransformator mit Außenisolierung die Kernlösung.

Produktvorteile

Im Vergleich zu herkömmlichen Öltransformatoren oder Standard-Innenraum-Trockentransformatoren bietet dieses Produkt fünf wesentliche Vorteile:

1. Keine Umweltverschmutzung, wartungsfrei: Das ölfreie Design eliminiert vollständig das Risiko einer Boden- oder Wasserverunreinigung durch Lecks sowie die Wartungskosten und Ausfallzeiten, die mit der jährlichen Ölprüfung und dem Ölwechsel verbunden sind. Bei Outdoor-Projekten unter strengen Umweltauflagen ist dies ein entscheidender Vorteil.

2. Hervorragende Umweltverträglichkeit im Freien: Verwendet das Vakuum-Druck-Imprägnierungsverfahren (VPI) und ein Isolierungssystem der Klasse H (180 °C), kombiniert mit einem vollständig abgedichteten, geschweißten Außengehäuse aus Edelstahl oder Aluzink-Stahl. Funktioniert stabil bei Umgebungstemperaturen von -25 °C bis 50 °C und einer relativen Luftfeuchtigkeit von bis zu 95 %. Beständig gegen Salznebel, Pilze und Korrosion.

3. Ultimative Sicherheit durch elektrische Isolierung: Durch die verstärkte Isolierung zwischen Primär- und Sekundärwicklung wird eine dielektrische Spannungsfestigkeit von 3 kV bis 5 kV (je nach Modell) erreicht. Isoliert Gleichstromkomponenten, dritte Harmonische und verschiedene Überspannungseinflüsse effektiv vom Netz und schützt so nachgeschaltete Präzisionsinstrumente.

4. Natürliche Luftkühlung, leise und zuverlässig: Verlässt sich auf Luftkonvektion zur Wärmeableitung ohne Lüfter (optional). Das Betriebsgeräusch ist deutlich geringer als bei Öltransformatoren. Da in den Kernkomponenten keine rotierenden mechanischen Teile vorhanden sind, wird die Mean Time Between Failures (MTBF) erheblich verkürzt.

5. Hohe Überlastfähigkeit, einsetzbar in Notfällen: Notüberlastfähigkeit bis zu 120 % bei Dauerbetrieb, 150 % bei Kurzzeitbetrieb. Bei unerwarteten Lastspitzen im Freien (z. B. wenn mehrere Motoren gleichzeitig starten) ist keine sofortige Kapazitätserhöhung erforderlich, wodurch wertvolle Zeit für den Benutzer gewonnen wird.

Produktmerkmale

Kern: Kaltgewalzter kornorientierter Siliziumstahl mit hoher Permeabilität, Step-Lap-Joint-Verfahren, deutlich reduzierter Leerlaufverlust und Erregerstrom.

Wicklungen: Sowohl für die Hoch- als auch für die Niederspannungswicklung werden Vollkupferleiter (optional Aluminium) verwendet, die mit Nomex® oder einem ähnlichen Aramid-Isolierpapier umwickelt und durch VPI-Vakuumimprägnierung mit lösungsmittelfreiem Lack verarbeitet werden, wodurch eine robuste, feuchtigkeitsbeständige und hochtemperaturtolerante feste Isolationsstruktur entsteht.

Isolationsstruktur: Primär- und Sekundärwicklungen sind auf separate Spulen oder unabhängige Kernschenkel gewickelt, mit einer optionalen elektrostatischen Abschirmung dazwischen, wodurch die Kopplungskapazität minimiert und eine hervorragende Unterdrückung hochfrequenter Störungen gewährleistet wird.

Schutzgehäuse: Standard IP54-Schutz (staubdicht, spritzwassergeschützt), IP65 optional. Gehäuse aus 2,0 mm dickem Edelstahl oder Galvalume-Stahl, mit regensicherem Dach, belüfteten Lüftungsschlitzen aus Edelstahl und Anti-Hebel-Schlössern.

Temperaturkontrollsystem: Eingebaute PTC- oder PT100-RTD-Temperatursensoren, anschließbar an einen intelligenten Temperaturregler für Übertemperaturalarm, Auslöseschutz und automatische Lüfteraktivierung (sofern optionale Lüfter installiert sind).

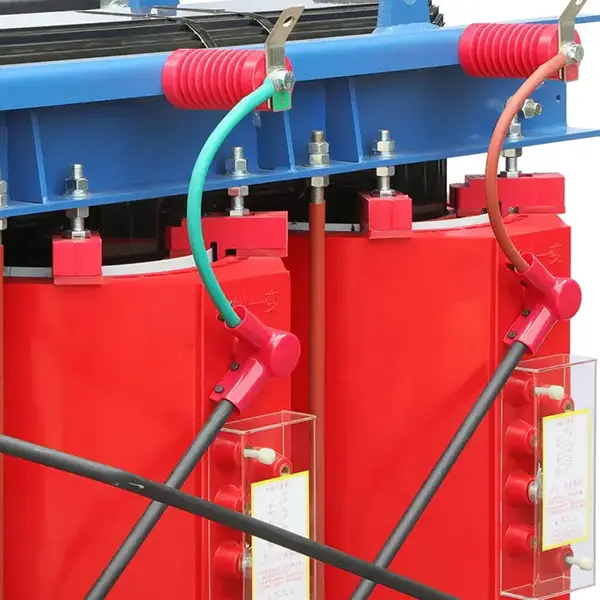

Anschlüsse: Hochspannungs-Anschlusskasten für den Außenbereich mit Silikongummidichtungen und Kabelverschraubungseinführungen. Auf der Niederspannungsseite werden verzinnte Kupferschienen oder wasserdichte Steckverbinder verwendet.

Produktanwendung

Dieser luftgekühlte, isolierte Trockentransformator für den Außenbereich wird häufig in den folgenden Szenarien eingesetzt:

Erneuerbare Energieerzeugung: Isolierung auf der Niederspannungsseite von PV-Kraftwerken und auf Skids montierten Umspannwerken für Windparks, Isolierung der Wechselrichter-Ausgangsspannung vor dem Netzanschluss oder der lokalen Stromversorgung.

Industrieausrüstung für den Außenbereich: Isolierung der Stromversorgung für Ölbohrplattformen, Tagebau-Minenbrecher, Hafenstromanlagen, Tunnelbohrmaschinen (Schildmaschinen), um zu verhindern, dass Netzüberspannungen die Ausrüstung beschädigen.

Temporäre und Notstromversorgung: Isolierung des Generatorausgangs für Veranstaltungen im Freien, Sportwettkämpfe und Katastrophenhilfeeinsätze, Bereitstellung sauberer Energie für Audio-, Video- und Steuerungsgeräte.

Ladeinfrastruktur: Eingangstrenntransformator für Gleichstrom-Schnellladegeräte im Freien, der harmonische Rückkopplungen in das Netz verhindert und gleichzeitig die Lademodule schützt.

Smart Grid & Distribution: Stationsservice- oder Trenntransformatoren in Außenring-Haupteinheiten und kompakten Umspannwerken, die eine sichere und zuverlässige Stromversorgung für Automatisierungsterminals (DTU/FTU) bereitstellen.

Produktionsdetails

VPI Vakuum-Druckimprägnierverfahren

Alle Wicklungen werden unter Vakuum mit lösungsmittelfreiem Isolierlack imprägniert, wodurch die Luft im Inneren entfernt wird und der Lack vollständig zwischen Windungen, Schichten und zur Erde eindringen kann. Nach dem Aushärten bildet es eine monolithische „feste“ Struktur mit Wärmeleitfähigkeit, mechanischer Festigkeit und Feuchtigkeitsbeständigkeit, die weit über herkömmliche Imprägnierverfahren hinausgeht.

Outdoor-spezifische Anschlussdose

Der Niederspannungs-Anschlusskasten verfügt über eine flammhemmende, isolierende Trägerplatte mit ausreichend elektrischem Abstand (>20 mm) zwischen den Kupferschienen. Bei den Kabeleinführungen kommen mehrfach abgedichtete Dichtungen und Kabelverschraubungen zum Einsatz, die mit verschiedenen armierten oder gummiummantelten Kabeln kompatibel sind und verhindern, dass Feuchtigkeit entlang des Kabels in die Box eindringt.

Robustes Edelstahlgehäuse

Das Gehäuse wird durch Laserschneiden, CNC-Biegen und Roboterschweißen hergestellt, wobei alle Nähte durchgehend versiegelt sind. Die Türen verfügen über Dreipunktverriegelungsgriffe und wetterbeständige Dichtungen. Die obere Abdeckung ist als abgewinkelter Regenschutz konzipiert und verfügt über Ringschrauben zum bequemen Heben im Freien.

Verpackung, Lieferung und Kundendienst

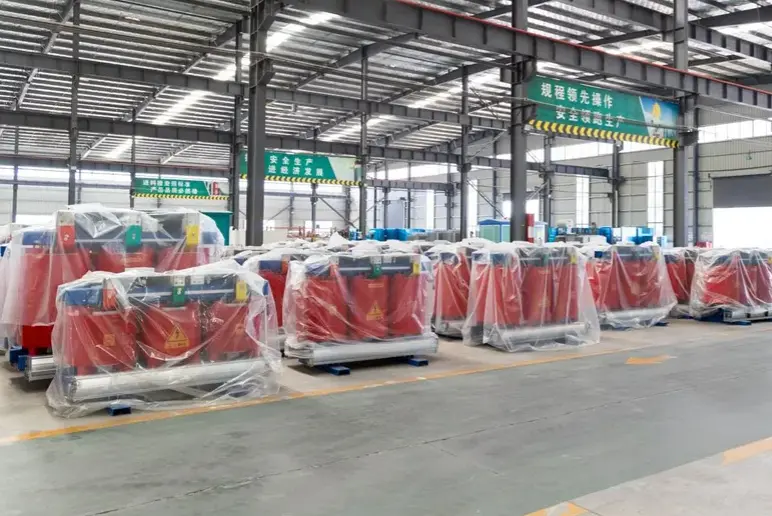

Verpackungsmethode

1. Transformatorgehäuse mit feuchtigkeitsbeständiger PE-Folie umwickelt, darin eingelegtes Trockenmittel.

2. Verpackt in robusten Holzkisten oder begasungsfreien Sperrholzkisten (gemäß Exportstandards), umgeben von hochdichtem Schaumstoff oder luftgefüllten Beuteln zur Polsterung.

3. Etiketten wie „Moisture Proof“, „Fragile“ und „This Way Up“ an der Außenseite des Kartons.

Versandart

1. Inland: Spezieller Logistik-LKW (kleine Kapazitäten können per Deppon/SF Express für schwere Güter versendet werden).

2. Export: Vereinbarungen für See-, Bahn- oder Luftfracht, einschließlich Zolldokumentation.

Kundendienst

1. Garantiezeit: 12 Monate ab Erhaltsdatum.

2. Kostenlose Reparatur oder Ersatz bei Herstellungsfehlern während der Garantiezeit.

Häufig gestellte Fragen (Q&A)

F1: Ist dieser luftgekühlte Trockentransformator mit Außenisolierung nicht anfälliger für Überhitzung und Durchbrennen als ein normaler Öltransformator?

A: Ganz im Gegenteil. Obwohl Luft eine geringere Wärmeleitfähigkeit als Öl hat, verwendet unser Produkt eine Isolierung der Klasse H (ausgelegt für 180 °C) und das VPI-Vakuumimprägnierungsverfahren. Die Wärme der Wicklungen wird effizient abgeführt und über das Gehäuse verteilt. Bei gleicher Kapazität verfügt unser Design über einen größeren Temperaturanstiegsspielraum, wodurch die Wahrscheinlichkeit geringer ist, dass es bei herkömmlichen Geräten zu Durchbrennfehlern kommt, die durch Öllecks und daraus resultierende niedrige Ölstände verursacht werden. UnserLuftgekühlter, isolierter Trockentransformator für den AußenbereichFunktioniert mit Hot-Spot-Temperaturen deutlich unter der Isolationsgrenze, selbst bei Volllast und 40 °C Außentemperatur.

F2: Kann an regnerischen Tagen im Freien nicht Regenwasser durch die Kühllamellen eindringen und einen Kurzschluss im Inneren verursachen?

A: Nein. Unsere Gehäuseschutzart ist IP54. Die Lamellen verfügen über einen internen Labyrinthkanal und ein Metallgitter. Tests zeigen, dass selbst bei direkter Besprühung von vorne mit einer Niederschlagsintensität von 10 mm pro Minute der Innenraum völlig trocken bleibt. Alle Kabeleinführungsanschlüsse sind mit explosionsgeschützten Verschraubungen ausgestattet, die jeglichen Weg für das Eindringen von Feuchtigkeit vollständig blockieren.
