Wie gewährleistet Gießharz die flammhemmende Leistung von Trockentransformatoren?

In einem Bürohochhaus, einem Krankenhaus oder einem Rechenzentrum befindet sich der elektrische Transformator oft in der Nähe von Aufenthaltsräumen. Im Gegensatz zu Umspannwerken im Freien, bei denen ölgefüllte Transformatoren hinter Brandschutzwänden und Explosionseindämmungen installiert werden können, erfordern Installationen in Innenräumen einen Transformator, der nicht zum Brand beiträgt. Dies ist die Domäne des Trockentransformators. Die Frage, wie Gießharz die Flammwidrigkeit dieser Transformatoren gewährleistet, ist nicht nur eine akademische; Es handelt sich um einen entscheidenden Sicherheitsaspekt, der darüber entscheidet, ob ein Transformator in einem Gebäude ohne teure Feuerlöschsysteme und spezielle Brandschutzgehäuse installiert werden kann.

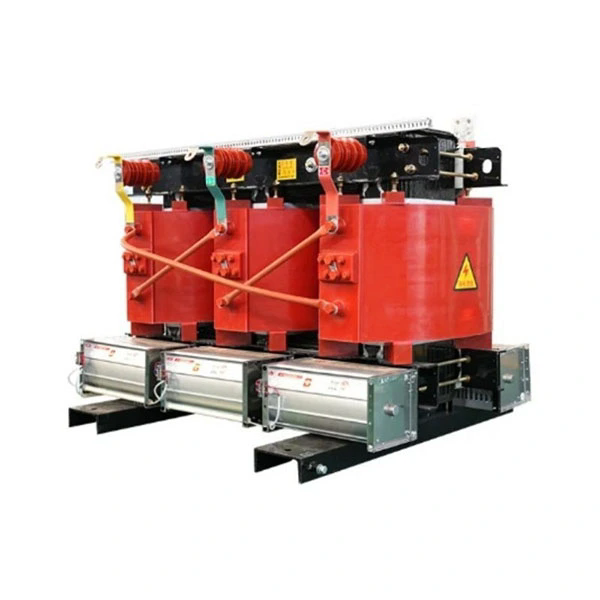

Die flammhemmende Wirkung eines GießharzesTrockentransformatorist das Ergebnis eines sorgfältig konstruierten Materialsystems. Die Epoxidharzformulierung, die anorganischen Füllstoffe und die flammhemmenden Zusätze wirken zusammen, um ein selbstverlöschendes Isoliermaterial zu schaffen, das einer Entzündung widersteht und die Brandausbreitung begrenzt. In diesem Artikel werden die Chemie der Flammhemmung von Gießharz, die Physik der Wärmeabgabe und Rauchentwicklung sowie die internationalen Prüfnormen zur Überprüfung dieser Eigenschaften untersucht. Wir werden auch besprechen, wie unsere Fabrik bei Lugao Power Co.,Ltd. entwickelt und fertigt Trockentransformatoren aus Gießharz, um die anspruchsvollsten Brandschutzanforderungen zu erfüllen.

Inhaltsverzeichnis

• 1. Was macht ein Material flammhemmend?
• 2. Die Chemie des Gießharzes: Wie Zusatzstoffe das Brennverhalten verändern
• 3. Warum eine geringe Wärmeabgabe für die Installation in Innenräumen wichtig ist
• 4. Wie IEC 60076-11-Tests die flammhemmende Leistung überprüfen
• 5. Ausgleich von Wärmeleitfähigkeit und Flammschutz
• 6. Häufig gestellte Fragen (FAQ)
• 7. Fazit

1. Was macht ein Material flammhemmend?

Flammhemmung ist keine einzelne Eigenschaft; Dabei handelt es sich um eine Reihe von Verhaltensweisen, die ein Material zeigt, wenn es Feuer ausgesetzt wird. Ein flammhemmendes Material widersteht der Entzündung, begrenzt die Flammenausbreitung und erlischt selbst, wenn die externe Zündquelle entfernt wird. Dieses Verhalten wird durch chemische und physikalische Mechanismen erreicht, die den Verbrennungsprozess stören. Die Verbrennung eines Polymers erfordert drei Elemente: Brennstoff, Sauerstoff und Wärme. Flammschutzmittel wirken, indem sie eines oder mehrere dieser Elemente zerstören. Einige Flammschutzmittel setzen inerte Gase frei, die die Sauerstoffkonzentration um das Material herum verdünnen. Andere absorbieren Wärme durch endotherme Zersetzung und kühlen das Material unter seine Zündtemperatur ab. Wieder andere fördern die Bildung einer schützenden Kohleschicht, die das darunter liegende Material vor Hitze und Sauerstoff isoliert.

Die Wirksamkeit eines Flammschutzmittels wird anhand mehrerer Parameter gemessen. Der Limiting Oxygen Index (LOI) ist die minimale Sauerstoffkonzentration in einem Stickstoff-Sauerstoff-Gemisch, die die Verbrennung des Materials unterstützt. Ein Material mit einem höheren LOI ist schwieriger zu verbrennen. Als Referenz: Die Sauerstoffkonzentration in der Luft beträgt etwa 21 %. Ein Material mit einem LOI unter 21 % brennt leicht an der Luft. Ein Material mit einem LOI über 28 % gilt im Allgemeinen als flammhemmend. Der UL 94-Test ist eine weitere gängige Methode zur Beurteilung der Brennbarkeit von Kunststoffen. Es bewertet das Verhalten des Materials in vertikaler oder horizontaler Ausrichtung, einschließlich der Zeit bis zum Selbstverlöschen und ob Tropfen auftritt. Die folgende Tabelle fasst die wichtigsten Entflammbarkeitsparameter für gängige Transformatorisolationsmaterialien zusammen.

BeiLugao Power Co., Ltd.Unser Werk formuliert Gießharzsysteme, die einen LOI von 30 % oder mehr erreichen, kombiniert mit einer UL 94 V-0-Einstufung. Dies bedeutet, dass das Harz unter normalen atmosphärischen Bedingungen die Verbrennung nicht unterstützt und bei Entzündung schnell selbst verlöscht. Diese Eigenschaften sind für einen Trockentransformator, der in Innenräumen installiert wird, wo der Brandschutz ein vorrangiges Anliegen ist, von wesentlicher Bedeutung.

2. Die Chemie des Gießharzes: Wie Zusatzstoffe das Brennverhalten verändern

Das in Gießharztransformatoren verwendete Basisepoxidharz ist ein duroplastisches Polymer, das eine hervorragende elektrische Isolierung, mechanische Festigkeit und thermische Stabilität bietet. Allerdings hat unmodifiziertes Epoxidharz einen begrenzenden Sauerstoffindex von etwa 19–21 %, was bedeutet, dass es an der Luft brennt. Um dieses Material in ein flammhemmendes Isoliersystem umzuwandeln, wird das Harz mit Füllstoffen und Additiven formuliert, die sein Verbrennungsverhalten verändern. Die beiden häufigsten Ansätze sind die Verwendung von anorganischen Hydroxidfüllstoffen und Flammschutzmitteln auf Phosphorbasis. Die Wahl des Additivs und dessen Konzentration bestimmen die endgültige Leistung des Gießharzes.

Aluminiumtrihydrat (ATH), auch Aluminiumhydroxid genannt, ist der am häufigsten verwendete flammhemmende Füllstoff in Gießharztransformatoren. Wenn das Harz Temperaturen über etwa 200 °C ausgesetzt wird, unterliegt das ATH einer endothermen Zersetzungsreaktion. Diese Reaktion absorbiert eine erhebliche Menge an Wärme und kühlt das umgebende Material ab. Außerdem wird Wasserdampf freigesetzt, der die Sauerstoffkonzentration in der Nähe der Flamme verdünnt. Der Rückstand der Reaktion ist Aluminiumoxid, das eine schützende, keramikartige Schicht auf der Oberfläche des Harzes bildet. Diese Schicht fungiert als Wärmebarriere und verlangsamt die Wärmeübertragung auf das darunter liegende Material. Die folgende Tabelle fasst die Zersetzungseigenschaften von ATH und anderen gängigen flammhemmenden Füllstoffen zusammen.

In unserer Fabrik in Lugao verwenden wir in unseren Gießharzformulierungen eine Kombination aus ATH- und Silica-Füllstoffen. Das ATH übernimmt die primäre flammhemmende Funktion, während die Kieselsäure die Wärmeleitfähigkeit und mechanische Festigkeit des Harzes verbessert. Der Gesamtfüllstoffgehalt kann 60–70 Gew.-% erreichen, wodurch die Menge an brennbarem organischem Material im Transformator deutlich reduziert wird. Für Anwendungen, die eine noch höhere Brandschutzleistung erfordern, bieten wir auch phosphorbasierte Flammschutzmittel an. Diese Formulierungen erzielen einen höheren LOI und ein schnelleres Selbstlöschverhalten.

3. Warum eine geringe Wärmeabgabe für die Installation in Innenräumen wichtig ist

Bei der Flammschutzleistung eines Trockentransformators aus Gießharz kommt es nicht nur darauf an, ob er brennt; Es geht auch darum, wie viel Hitze und Rauch es freisetzt, wenn es brennt. Die Wärmefreisetzungsrate (HRR) ist ein kritischer Parameter für die Brandschutztechnik. Es misst die Geschwindigkeit, mit der ein Material bei der Verbrennung Energie freisetzt. Ein Material mit einem niedrigen HRR trägt weniger zur Ausbreitung eines Feuers bei, sodass den Bewohnern mehr Zeit zur Evakuierung und den Feuerwehrleuten mehr Zeit zur Kontrolle der Situation bleibt. Ebenso wichtig ist die Rauchentwicklungsrate, da Rauch die Haupttodesursache bei Bränden ist und Fluchtwege verdecken kann.

Gießharztransformatoren sind auf eine geringe Wärmeabgabe ausgelegt. Dazu tragen sowohl der hohe Füllstoffgehalt als auch die endotherme Zersetzung von ATH bei. Wenn das Harz Feuer ausgesetzt wird, absorbiert das ATH Wärme, anstatt sie abzugeben. Der bei der Zersetzung freigesetzte Wasserdampf verdünnt die brennbaren Gase und verringert so die Intensität der Flamme. Der Aluminiumoxidrückstand bildet eine Schutzschicht, die das verbleibende Harz isoliert. Der Nettoeffekt ist ein Material, das, wenn überhaupt, langsam brennt und nur minimale Wärme freisetzt. Die folgende Tabelle vergleicht die Wärmeabgabeeigenschaften von Gießharz und anderen Transformatorisolationsmaterialien.

Die geringe Wärmeabgabe und Rauchentwicklung von Gießharz-Trockentransformatoren ermöglicht die Installation in Innenräumen, ohne dass umfangreiche Feuerlöschsysteme erforderlich sind. Dies reduziert die Kosten für die Elektroinstallation und vereinfacht die Brandschutzplanung des Gebäudes. Bei Projekten, bei denen sich der Transformator in der Nähe von Aufenthaltsbereichen befindet, beispielsweise in einem Krankenhaus oder einem Einkaufszentrum, ist die geringe Brandgefahr von Gießharztransformatoren ein entscheidender Vorteil. Bei Lugao Power Co.,Ltd. entwickelt unser Werk unsere Gießharztransformatoren so, dass sie den strengsten Brandschutznormen entsprechen, einschließlich der Klassifizierung IEC 60076-11 F1.

4. Wie IEC 60076-11-Tests die flammhemmende Leistung überprüfen

IEC 60076-11 ist die internationale Norm, die die Anforderungen für Trockentransformatoren definiert. Die Norm legt die Klassifizierung des Brandverhaltens fest, die durch eine Reihe von Tests ermittelt wird, bei denen die Einwirkung eines externen Feuers auf den Transformator simuliert wird. Die Klassifizierung des Brandverhaltens erfolgt in zwei Stufen: F0 und F1. F0 ist die Grundstufe und F1 die höhere Stufe, die erfordert, dass sich der Transformator selbst verlöscht und die Wärmeabgabe und Rauchentwicklung während des Tests begrenzt.

Der Brandverhaltenstest wird durchgeführt, indem eine bestimmte Menge Kraftstoff (in der Regel Alkohol) in einem definierten Abstand vom Transformator gezündet wird. Der Test misst die Temperatur und den Wärmefluss um den Transformator herum sowie die Zeit, die der Transformator nach Verbrauch des Brennstoffs benötigt, um sich selbst zu erlöschen. Der Test überwacht auch die Entstehung von Rauch und giftigen Gasen. Um die F1-Klassifizierung zu erreichen, muss der Transformator die folgenden Kriterien erfüllen:

• Die Spitzentemperatur der Transformatoroberfläche muss unter einem festgelegten Grenzwert bleiben.
• Der Transformator muss innerhalb einer bestimmten Zeit nach Erschöpfung des Brennstoffs selbstlöschend sein.
• Die Wärmefreisetzungsrate und die Rauchentwicklung müssen unter den angegebenen Grenzwerten bleiben.
• Der Transformator darf keine brennenden Tropfen erzeugen, die benachbarte Materialien entzünden könnten.
• Der Transformator muss nach dem Brandtest seine Spannungsfestigkeit beibehalten.

Die folgende Tabelle fasst die wichtigsten Parameter des Brandverhaltenstests nach IEC 60076-11 und die typische Leistung von Gießharztransformatoren von Lugao Power Co., Ltd. zusammen.

Unsere Fabrik in Lugao testet unsere Gießharz-Trockentransformatoren gemäß der Norm IEC 60076-11. Für alle unsere Produkte führen wir Prüfberichte, die unseren Kunden auf Anfrage zur Verfügung gestellt werden. Diese Berichte liefern dokumentierte Beweise für die Flammschutzleistung unserer Transformatoren und geben unseren Kunden die Gewissheit, dass das Produkt den höchsten Brandschutzstandards entspricht.

5. Ausgleich von Wärmeleitfähigkeit und Flammschutz

Das Design einer Gießharzformulierung für einen Trockentransformator erfordert die Abwägung zweier konkurrierender Anforderungen: Flammhemmung und Wärmeleitfähigkeit. Die Flammhemmung wird durch die Zugabe anorganischer Füllstoffe wie ATH erreicht, die den brennbaren Anteil des Harzes reduzieren. Die Wärmeleitfähigkeit ist wichtig für die Ableitung der von den Transformatorwicklungen erzeugten Wärme. Eine höhere Wärmeleitfähigkeit ermöglicht den Betrieb des Transformators bei niedrigeren Temperaturen, was seinen Wirkungsgrad und seine Lebensdauer erhöht. Einige flammhemmende Füllstoffe haben jedoch eine relativ geringe Wärmeleitfähigkeit, und eine Erhöhung ihrer Konzentration kann die Wärmeleistung des Harzes verschlechtern.

Die Lösung liegt in der Auswahl von Füllstoffen mit hoher Wärmeleitfähigkeit und der Optimierung der Füllstoffpartikelgrößenverteilung. Siliziumoxid (SiO₂) und Aluminiumoxid (Al₂O₃) werden häufig als Füllstoffe in Gießharztransformatoren verwendet, da sie eine gute Wärmeleitfähigkeit mit akzeptablen Flammschutzeigenschaften kombinieren. In Kombination mit ATH können diese Füllstoffe sowohl Flammschutz als auch Wärmeleitfähigkeit bieten. Auch die Partikelgrößenverteilung ist wichtig: Durch eine gut abgestufte Mischung aus groben und feinen Partikeln kann eine höhere Packungsdichte erreicht werden, was sowohl die Wärmeleitfähigkeit als auch die mechanische Festigkeit verbessert. Die folgende Tabelle fasst die Wärmeleitfähigkeit gängiger Gießharzfüllstoffe zusammen.

In unserer Fabrik verwenden wir eine proprietäre Mischung aus Kieselsäure und ATH-Füllstoffen, um ein Gleichgewicht zwischen Flammschutz und Wärmeleitfähigkeit zu erreichen. Unsere Gießharzformulierung erreicht eine Wärmeleitfähigkeit von 1,1–1,5 W/m·K und behält gleichzeitig einen LOI von 30 % oder mehr bei. Dadurch können unsere Trockentransformatoren bei hohen Lasten betrieben werden, ohne die Temperaturgrenzen zu überschreiten, und gleichzeitig die für die Innenaufstellung erforderliche Brandschutzleistung bieten.

6. Häufig gestellte Fragen (FAQ)

Frage 1: Was ist der Unterschied zwischen der Brandverhaltensklassifizierung F0 und F1 für Trockentransformatoren?

Antwort: F0 ist die grundlegende Klassifizierung des Brandverhaltens und F1 ist die höhere Klassifizierung. F0 erfordert, dass der Transformator selbstverlöschend ist, hat jedoch weniger strenge Grenzwerte für die Wärmeabgabe und Rauchentwicklung. F1 erfordert, dass der Transformator strengere Grenzwerte hinsichtlich Spitzentemperatur, Selbstlöschzeit, Wärmefreisetzungsrate und Rauchentwicklung einhält. Für Inneninstallationen in Gebäuden mit bewohnten Räumen ist in der Regel die F1-Klassifizierung erforderlich. Bei Lugao Power Co.,Ltd. sind unsere Gießharz-Trockentransformatoren so konzipiert, dass sie der F1-Klassifizierung entsprechen.

Frage 2: Entstehen bei der Verbrennung von Gießharz giftige Gase?

Antwort: Die in unseren Trockentransformatoren verwendete Gießharzformulierung ist halogenfrei, d. h. sie enthält keine Chlor- oder Bromverbindungen, die giftige und korrosive Gase wie Chlorwasserstoff oder Bromwasserstoff erzeugen können. Die Hauptzersetzungsprodukte unseres Gießharzes sind Wasserdampf, Kohlendioxid und Aluminiumoxid. Dadurch ist der Rauch eines Gießharztransformators weniger giftig als der Rauch eines ölgefüllten Transformators, der eine komplexe Mischung giftiger Verbrennungsprodukte enthalten kann.

Frage 3: Wie ist die Flammschutzleistung von Gießharz im Vergleich zu der eines flüssigkeitsgefüllten Transformators?

Antwort: Gießharztransformatoren haben hinsichtlich des Brandschutzes einen deutlichen Vorteil gegenüber flüssigkeitsgefüllten Transformatoren. Mit Flüssigkeit gefüllte Transformatoren enthalten eine große Menge brennbaren Öls, das austreten und einen Poolbrand verursachen kann. Die Wärmefreisetzungsrate und die Rauchentwicklung von brennendem Öl sind viel höher als die von Gießharz. Gießharztransformatoren enthalten keinen flüssigen Brennstoff und sind selbstverlöschend, was sie für die Installation in Innenräumen wesentlich sicherer macht.

Frage 4: Kann ein Gießharztransformator in einem Raum ohne Brandbekämpfung installiert werden?

Antwort: Ja, ein Trockentransformator aus Gießharz, der der F1-Klassifizierung entspricht, kann in einem Raum ohne spezielle Feuerlöschsysteme installiert werden, vorausgesetzt, dass der Raum die allgemeinen Brandschutzanforderungen der Bauordnung erfüllt. Aufgrund der geringen Brandgefahr des Gießharztransformators erfordert dieser nicht den gleichen Brandschutz wie ein ölgefüllter Transformator. Die spezifischen Anforderungen hängen jedoch von den örtlichen Bauvorschriften und der zuständigen Behörde ab. Unser technisches Team kann Sie zu den Installationsanforderungen für Ihr Projekt beraten.

Frage 5: Welche Wartung ist erforderlich, um die Flammschutzeigenschaften eines Gießharztransformators aufrechtzuerhalten?

Antwort: Die flammhemmende Wirkung eines Gießharztransformators ist materialbedingt und lässt mit der Zeit nicht wesentlich nach. Dennoch ist eine regelmäßige Wartung erforderlich, um die Gesamtzuverlässigkeit des Transformators sicherzustellen. Dazu gehören die Sichtprüfung auf Risse oder Beschädigungen des Gießharzes, die Reinigung der Wicklungen und Kühlkanäle zur Vermeidung von Staubansammlungen sowie die periodische Prüfung des Isolationswiderstands und der Teilentladung. Bei Lugao Power Co.,Ltd. bieten wir Wartungsrichtlinien und Supportleistungen für unsere Trockentransformatoren.

7. Fazit

Die flammhemmende Leistung eines Trockentransformators aus Gießharz ist das Ergebnis eines ausgeklügelten Materialsystems. Das Epoxidharz sorgt für die strukturelle und elektrische Isolierung, während der ATH-Füllstoff für den endothermen Flammschutzmechanismus sorgt. Der Silica-Füllstoff verbessert die Wärmeleitfähigkeit und mechanische Festigkeit. Zusammen ergeben diese Komponenten ein Transformator-Isoliermaterial, das einer Entzündung widersteht, sich schnell selbst verlöscht und nur minimale Hitze und Rauch freisetzt. Diese Eigenschaften sind für Inneninstallationen von entscheidender Bedeutung, bei denen der Brandschutz im Vordergrund steht.

Bei Lugao Power Co.,Ltd. entwickelt und fertigt unser Werk Gießharz-Trockentransformatoren, die den höchsten Brandschutzstandards entsprechen. Unsere Produkte sind nach IEC 60076-11 getestet und erreichen die F1-Klassifizierung. Wir sind bestrebt, unseren Kunden zuverlässige, sichere und effiziente Transformatorlösungen anzubieten. Unabhängig davon, ob Sie ein neues Gebäude entwerfen oder ein bestehendes elektrisches System modernisieren möchten, laden wir Sie ein, sich mit unserem technischen Team in Verbindung zu setzen, um Ihre Anforderungen zu besprechen.
