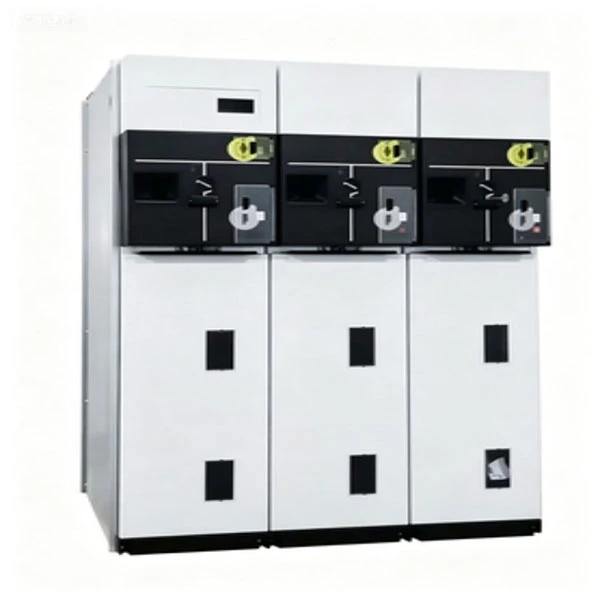

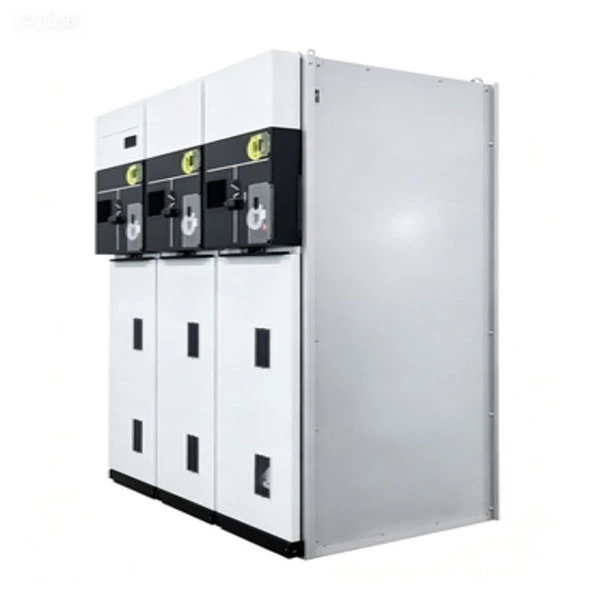

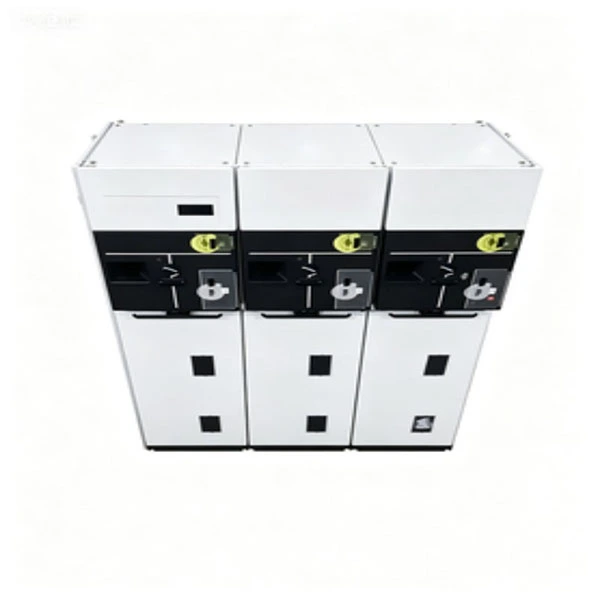

Kompakte, versiegelte, vollständig isolierte RMU

Die kompakte, versiegelte, vollisolierte RMU (Ring-Haupteinheit) ist eine werksmontierte, typgeprüfte metallgekapselte Schaltanlage. Es integriert Lasttrennschalter, Vakuum-Leistungsschalter, Sicherungen und Erdungsschalter in einem einzigen vollständig versiegelten und vollständig isolierten Edelstahltank.

Was macht es?

Verbindet und isoliert Stromschleifen in sekundären Verteilungsnetzen (6 kV–24 kV).

Bietet Fehlerisolierung und Schleifenumschaltung für hochzuverlässige Stromnetze

Im Gegensatz zu herkömmlichen luftisolierten RMUs verwendet diese kompakte, versiegelte, vollständig isolierte RMU SF6 oder umweltfreundliches Isoliergas als primäres Isoliermedium und verhindert so das Eindringen von Feuchtigkeit, Staubansammlungen und das Eindringen von Tieren – was sie ideal für Küsten-, Wüsten-, Hochgebirgs- und stark verschmutzte Gebiete macht.

Produktbeschreibung

Unsere kompakte, versiegelte, vollständig isolierte RMU ist eine Ringleitungseinheit der nächsten Generation, die für die städtische Stromverteilung, Industrieparks, Wind-/Solarkraftwerke und Infrastrukturprojekte wie Flughäfen und Rechenzentren entwickelt wurde. Die Nennspannung reicht von 12 kV bis 24 kV, mit einem Nennstrom von 630 A für Hauptsammelschienen und 125 A für abgesicherte Stromkreise.

Technische Kernmerkmale:

1. Vollständig versiegelter Edelstahltank (Schutzart IP67)

2. SF6-Gasisolierung (oder alternatives umweltfreundliches Gas)

3. Störlichtbogenklassifizierung IAC AFLR 20kA/1s

4. Mechanische Lebensdauer: bis zu 5.000 Betätigungen für Lasttrennschalter

5. Integrierte Kabelanschlussfächer mit Zugentlastung

6. Optionale Fernbedienung und SCADA-Integration

7. Die kompakte, versiegelte, vollisolierte RMU erfordert keine interne Reinigung oder Antikondensationsheizung, wodurch die Wartungskosten im Vergleich zu Schaltanlagen des offenen Typs drastisch gesenkt werden.

Produktparameter (Spezifikation)

Produkteigenschaften und Anwendung

Hauptmerkmale

1. Vollständig versiegelt, vollständig isoliert – kein Einfluss von Feuchtigkeit, Salznebel, Staub oder kleinen Tieren.

2. Kompakte Struktur – Breite typischerweise 350–450 mm pro Einheit, wodurch bis zu 50 % Stellfläche eingespart werden.

3. Lichtbogensicheres Design --- Entspricht IAC AFLR 20 kA/1s und gewährleistet die Sicherheit des Bedieners.

4. Wartungsfrei für mehr als 20 Jahre – unter normalen Bedingungen ist kein Reinigen, Trocknen oder Nachfüllen von Gas erforderlich.

5. Sichtbare Unterbrechung ---Optionales Beobachtungsfenster für die Position des Lasttrennschalters.

6. Hohe mechanische Zuverlässigkeit --- Edelstahlmechanismus mit abgedichteten Lagern.

7. Smart Ready --- Kann mit PT, CT und motorisierten Antriebsmechanismen zur Automatisierung ausgestattet werden.

Anwendungsszenarien

● Städtische Stromverteilungsnetze – Wohnkomplexe, Gewerbegebäude, Krankenhäuser, Rechenzentren.

● Projekte für erneuerbare Energien: Aufspannstationen für Windkraftanlagen, Sammelleitungen für Solarparks.

● Infrastrukturbau --- Flughäfen, U-Bahnen, Tunnel, Häfen.

● Temporäre und Notstromversorgung --- Mobile Umspannwerke, Baustellen.

● Industriegebiete – Fabriken, die eine hohe Zuverlässigkeit und geringen Wartungsaufwand erfordern.

Fragen und Antworten

F1: Wie funktioniert die kompakte, versiegelte, vollisolierte RMU in Küstenumgebungen mit hoher Luftfeuchtigkeit?

A: Ausgezeichnet. Da die vollisolierte RMU einen vollständig versiegelten Edelstahltank mit IP67-Schutz verwendet, kann keine Feuchtigkeit in das Isolierfach eindringen. Es sind keine Stillstandsheizungen erforderlich. Dies ist ein großer Vorteil gegenüber offenen Schaltanlagen, die in Regionen mit hoher Luftfeuchtigkeit häufig unter internen Überschlägen leiden.

F2: Wie hoch ist die Gasleckrate? Muss ich während der Lebensdauer nachfüllen?

A: Unser Herstellungsprozess umfasst Helium-Lecktests, um eine Leckrate von weniger als 0,1 % pro Jahr sicherzustellen. Bei Normalbetrieb ist innerhalb von 30 Jahren kein Gasnachfüllen erforderlich. Zur Frühwarnung ist optional ein Unterdruckalarm enthalten.

F3: Ist die Compact Sealed Fully Insulated RMU feuersicher?

A: Ja. Der Tank besteht aus 2 mm dickem Edelstahl und der interne Lichtbogentest stellt sicher, dass im seltenen Fall eines internen Fehlers der Lichtbogen eingedämmt wird, ohne dass heiße Gase nach vorne oder zu den Seiten austreten. Für feuersensible Anwendungen (z. B. Krankenhäuser, Rechenzentren) bieten wir optional auch eine passive Brandschutzbeschichtung an.

F4: Kann ich diese RMU in mein bestehendes SCADA-System integrieren?

A: Absolut. Die Compact RMU unterstützt motorisierte Antriebsmechanismen, Hilfskontakte und Kommunikationsmodule (RS485, Modbus, IEC 61850 optional). Position, Fehler und Druckstatus können in Echtzeit aus der Ferne überwacht werden.

F5: Was ist der Unterschied zwischen IhrenRMUund traditionelle luftisolierte Schränke?

A: Herkömmliche luftisolierte Schränke erfordern eine regelmäßige Reinigung, große Sicherheitsabstände und eine Antikondensationsheizung. Unsere kompakte, versiegelte, vollständig isolierte RMU eliminiert alle diese Anforderungen – geringere Stellfläche, höhere Zuverlässigkeit und niedrigere Gesamtbetriebskosten über einen Zeitraum von 10 bis 20 Jahren.

F6: Bieten Sie eine 12-monatige Garantie an?

A: Ja, wir bieten standardmäßig eine 12-monatige Garantie ab Versanddatum mit der Option einer Verlängerung auf 24 oder 36 Monate im Rahmen eines kostenpflichtigen Servicevertrags. Während der Garantiezeit werden etwaige Herstellungsfehler kostenlos repariert oder ersetzt.

Produktionsdetails

Tank- und Dichtungsprozess

Der Tank des Compact Sealed Fully Insulated RMU ist aus 2 mm dickem AISI 304-Edelstahl gefertigt, lasergeschweißt und auf Heliumlecks getestet. Für die Abdichtung werden zwei O-Ringe aus hydriertem Nitrilkautschuk (HNBR) verwendet, der seine Elastizität über 30 Jahre lang beibehält, ohne zu altern oder zu reißen. Alle Durchführungen sind mit Epoxidharz vergossen und verfügen über eingebettete Abschirmungen, um Teilentladungen zu verhindern.

Isolierung und Lichtbogenunterbrechung

Der Lasttrennschalter arbeitet in SF6-Gas bei einem relativen Druck von 0,04–0,05 MPa. Das Puffer-Lichtbogenlöschdesign gewährleistet die Unterbrechung von bis zu 630 A Laststrom und das Ein-/Ausschalten von Kabelladeströmen. Für den Transformatorschutz stehen optionale Vakuum-Leistungsschaltermodule zur Verfügung, die mit strombegrenzenden Sicherungen zu einer „Kombi“-Einheit integriert sind.

Betriebsmechanismus

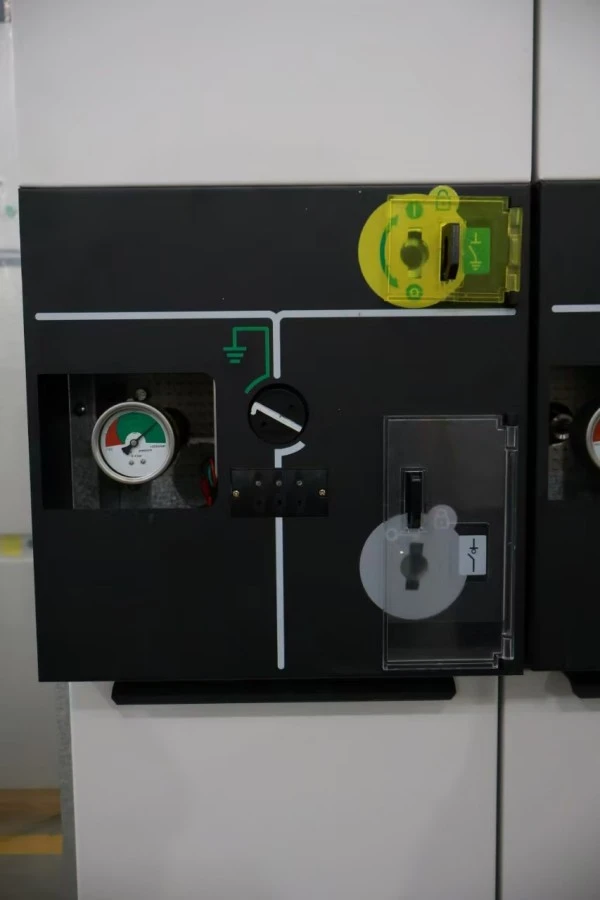

Der Dreistellungsschalter (geschlossen/offen/geerdet) wird durch einen federunterstützten mechanischen Mechanismus mit deutlicher Stellungsanzeige angetrieben. Alle beweglichen Teile sind im Tank versiegelt, wodurch Oxidation und Staubansammlung vermieden werden. Die Frontplatte verfügt über mechanische Verriegelungen, die Folgendes verhindern:

1. Schließen des Erdungsschalters bei geschlossenem Lastschalter

2. Öffnen des Kabelraumdeckels bei geöffnetem Erdungsschalter

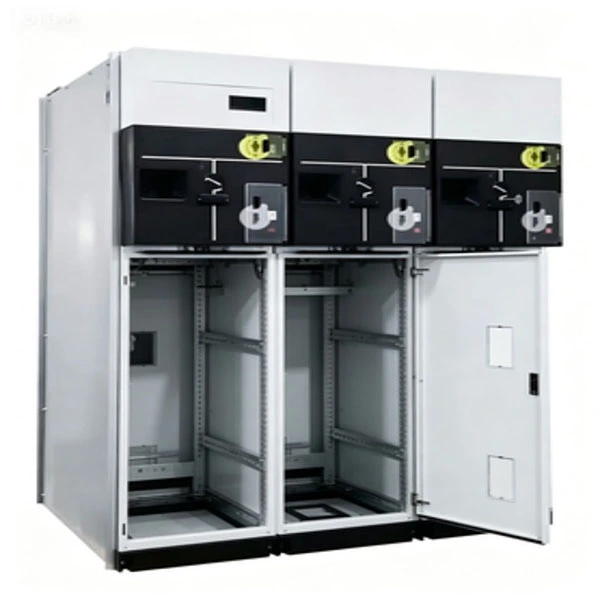

Kabelanschluss und Erdung

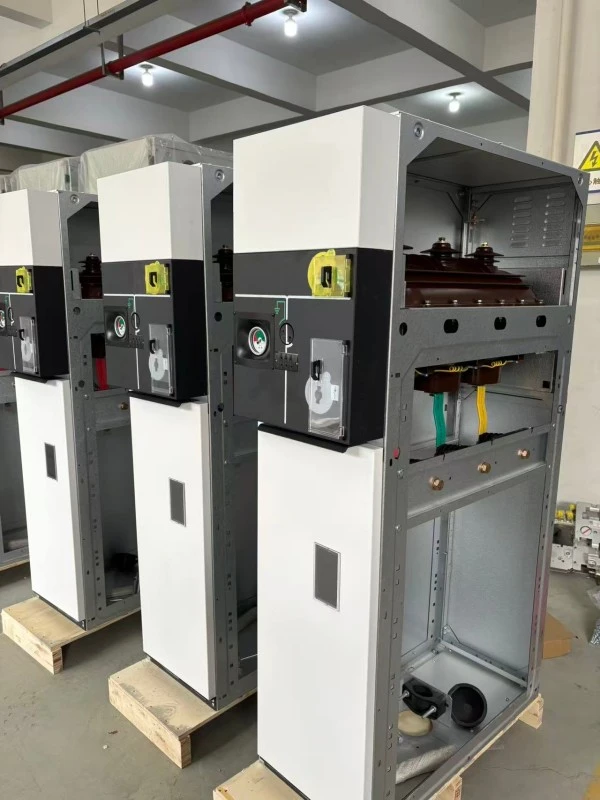

Kabelfächer sind für Einzel- oder Parallelkabel mit Spannkegelauflage ausgelegt. Standard-Kabelkästen akzeptieren Wärmeschrumpf- oder Kaltschrumpfanschlüsse. Durch alle Einheiten verläuft eine integrierte Kupfererdungsschiene mit zwei Erdungspunkten zur Einhaltung der Sicherheitsvorschriften.

Qualitätssicherung und Prüfsicherung

Jede kompakte, versiegelte, vollisolierte RMU wird vor dem Versand Routinetests unterzogen:

● Messung des Hauptstromkreiswiderstands

● Netzfrequenz-Stehspannungstest (42 kV/1 Min. für 12 kV; 65 kV/1 Min. für 24 kV)

● Blitzimpulstest (75 kV Spitze für 12 kV; 125 kV Spitze für 24 kV)

● Gaslecktest (Helium-Massenspektrometrie)

● Mechanischer Funktionstest (200 Zyklen)

● Teilentladungsmessung (<5pC)

● Interne Lichtbogenüberprüfung (Typprüfung, durchgeführt durch ein Drittlabor)

● Alle Produkte entsprechen IEC 62271-200, GB 3906, GB/T 11022 und GB/T 3804.

Verpackung und Lieferung

Verpackung: Exportkisten aus Holz mit stoßfestem Schaumstoff und Feuchtigkeitssperre. Jede Einheit ist einzeln in vakuumversiegeltem Kunststoff mit Trockenmittelbeuteln verpackt.

Zubehör: Bediengriff, Erdungsset, Ersatz-O-Ringe, Kabelschuhe und Installationsanleitung.

Lieferung: FOB Shanghai oder Ningbo. Standardlieferung 25–35 Tage nach Auftragsbestätigung. Für dringende Projekte ist Luftfracht verfügbar.
