Was zeigen Inspektionen nach dem Test über die Robustheit von Umspannwerken in Kastenbauweise?

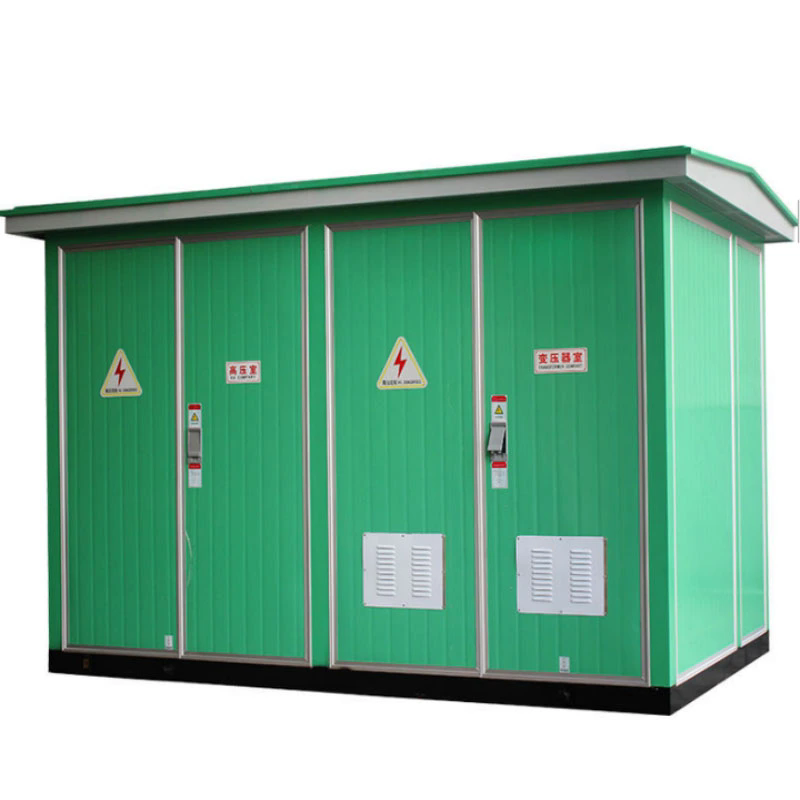

Eine kastenförmige Umspannstation ist eine kompakte, vormontierte Stromverteilungseinheit, die einen Transformator, eine Schaltanlage und Schutzgeräte in einem wetterfesten Gehäuse beherbergt. Es ist für die Installation in Umgebungen mit begrenztem Platzangebot konzipiert: städtische Straßen, Industrieparks, Standorte für erneuerbare Energien und abgelegene Standorte. Im Gegensatz zu einer herkömmlichen Umspannstation, die vor Ort gebaut und vor Ort getestet wird, wird eine kastenförmige Umspannstation vor der Auslieferung im Werk zusammengebaut und getestet. Die im Werk durchgeführten Tests – dielektrische Tests, Temperaturwechseltests, mechanische Dauertests – sind darauf ausgelegt, einen jahrzehntelangen Betrieb innerhalb weniger Wochen zu simulieren. Doch was verraten diese Tests eigentlich über die Robustheit des Gerätes? Die Antwort liegt nicht nur darin, ob das Gerät die Tests besteht, sondern auch darin, was die Nachprüfungen über seinen Zustand nach Abschluss der Tests aussagen.

Die Prüfung nach dem Test ist die letzte und aufschlussreichste Phase des Qualitätssicherungsprozesses für eine Umspannstation vom Kastentyp. Nachdem das Gerät den extremsten Betriebsbedingungen ausgesetzt wurde, wird es zerlegt und einer detaillierten Inspektion unterzogen. Bei der Inspektion wird nach Anzeichen von Beanspruchung, Verformung, Verschleiß oder Verschlechterung gesucht, die möglicherweise nicht zu einem Fehler während des Tests geführt haben, aber zu einem Fehler im Feld führen könnten. Es ist diese Nachprüfung, die ein wirklich robustes Umspannwerk von einem unterscheidet, das lediglich die Mindestanforderungen erfüllt. In diesem Artikel wird untersucht, was Nachprüfungen über die Robustheit eines aussagenKastenförmige Umspannstation, die die Arten der durchgeführten Tests, die Inspektionskriterien und die Ergebnisse, die auf ein hohes Maß an Robustheit hinweisen, abdecken. Wir stellen außerdem detaillierte Spezifikationen und Testdaten für unsere Box-Type-Transformator-Substation-Produkte von unserem Werk unter zur VerfügungLugao Power Co., Ltd.

Inhaltsverzeichnis

• 1. Welche Arten von Tests werden an einer kastenförmigen Umspannstation durchgeführt?
• 2. Was zeigt die Nachprüfung des dielektrischen Systems?
• 3. Was zeigt die Nachprüfung des Wärmesystems?
• 4. Was zeigt die Nachprüfung des mechanischen Systems?
• 5. Was zeigt die Prüfung des Gehäuses nach dem Test?
• 6. Was sind die wichtigsten Spezifikationen und Testdaten?
• 7. Häufig gestellte Fragen (FAQ)
• 8. Fazit

1. Welche Arten von Tests werden an einer kastenförmigen Umspannstation durchgeführt?

Das Testprogramm für eine kastenförmige Umspannstation soll sicherstellen, dass die Einheit den elektrischen, thermischen und mechanischen Belastungen standhält, denen sie während ihrer gesamten Lebensdauer ausgesetzt ist. Die Tests werden gemäß internationalen Standards durchgeführt, darunter IEC 62271, IEC 60076 und IEEE C57.12.00. Die Tests lassen sich in drei Hauptkategorien einteilen: dielektrische Tests, thermische Tests und mechanische Tests. Jede Kategorie soll einen anderen Aspekt des Designs und der Konstruktion des Umspannwerks hervorheben. Die dielektrischen Tests überprüfen die Widerstandsfähigkeit des Isolationssystems gegenüber hohen Spannungen. Die thermischen Tests überprüfen die Fähigkeit des Kühlsystems, die vom Transformator und der Schaltanlage erzeugte Wärme zu bewältigen. Die mechanischen Tests überprüfen die strukturelle Integrität des Gehäuses und die Betriebssicherheit der Schaltgeräte.

Die Testsequenz beginnt typischerweise mit den dielektrischen Tests, gefolgt von den thermischen Tests und endet mit den mechanischen Tests. Nach jedem Test wird das Gerät auf Anzeichen von Beschädigung oder Verschlechterung untersucht. Die Prüfung nach dem Test ist ebenso wichtig wie der Test selbst, da sie die Daten liefert, die zur Beurteilung der Robustheit des Designs erforderlich sind. Die folgende Tabelle fasst die wichtigsten Tests zusammen, die an einer kastenförmigen Umspannstation durchgeführt wurden, und die Aspekte der Robustheit, die sie bewerten.

Bei Lugao Power Co.,Ltd führt unser Werk alle diese Tests an jeder kastenförmigen Umspannstation durch, bevor sie ausgeliefert wird. Die Nachprüfung wird von unserem Qualitätssicherungsteam durchgeführt und die Ergebnisse in einem umfassenden Prüfbericht dokumentiert. Dieser Bericht wird dem Kunden als Beweis für die Robustheit und Zuverlässigkeit der Umspannstation zur Verfügung gestellt.

2. Was zeigt die Nachprüfung des dielektrischen Systems?

Das dielektrische System ist das Herzstück der Kastentransformatorstation. Es umfasst die Transformatorwicklungen, die Schaltanlagenisolierung, die Durchführungen und die Kabelanschlüsse. Die dielektrischen Tests sind darauf ausgelegt, die Isolierung bis an ihre Grenzen zu belasten und etwaige Schwachstellen aufzudecken, die zu einem Betriebsausfall führen könnten. Die Nachprüfung des dielektrischen Systems konzentriert sich auf drei Hauptbereiche: die Transformatorwicklungen, die Schaltanlagenisolierung und die Durchführungen. Bei der Inspektion wird nach Anzeichen von Isolationsschäden wie Kriechspuren, Rissen oder Verfärbungen gesucht. Es sucht auch nach Anzeichen einer Teilentladung, die auf das Vorhandensein von Hohlräumen oder Verunreinigungen in der Isolierung hinweisen können.

Die Nachprüfung der Transformatorwicklungen umfasst typischerweise eine Sichtprüfung der Wicklungen und der Isolationsbarrieren sowie eine Messung des Isolationswiderstands und des Verlustfaktors. Eine signifikante Änderung dieser Parameter nach der dielektrischen Prüfung würde darauf hindeuten, dass sich die Isolierung verschlechtert hat. Bei der Prüfung der Schaltanlagenisolation liegt der Schwerpunkt auf den Sammelschienen, den Isolatoren und den Kontaktflächen. Die Inspektion der Durchführungen konzentriert sich auf das Porzellan- oder Polymergehäuse und das Dichtungssystem. Die folgende Tabelle fasst die wichtigsten Inspektionskriterien für das dielektrische System zusammen.

In unserem Werk wird die Nachprüfung des dielektrischen Systems von erfahrenen Ingenieuren unter Verwendung modernster Diagnosegeräte durchgeführt. Die Ergebnisse werden mit den Messungen vor dem Test verglichen, um etwaige Änderungen festzustellen. Eine Umspannstation, die nach den dielektrischen Tests keine wesentlichen Veränderungen aufweist, gilt als ein robustes dielektrisches System. Unsere kastenförmigen Umspannwerke sind so konzipiert, dass sie diese Tests mit Bravour bestehen und einen zuverlässigen Betrieb in den anspruchsvollsten elektrischen Umgebungen gewährleisten.

3. Was zeigt die Nachprüfung des Wärmesystems?

Das thermische System einer kastenförmigen Umspannstation umfasst das Kühlsystem des Transformators, das Belüftungssystem für das Gehäuse und das Wärmemanagement der Schaltanlage. Mit den thermischen Tests soll überprüft werden, ob das Kühlsystem die vom Transformator und der Schaltanlage erzeugte Wärme auch unter anspruchsvollsten Lastbedingungen abführen kann. Die Nachprüfung des thermischen Systems konzentriert sich auf den Zustand der Kühlkomponenten, die Temperaturverteilung im Transformator und den Zustand der Isolierung nach Einwirkung hoher Temperaturen. Bei der Inspektion wird nach Anzeichen einer Überhitzung gesucht, wie z. B. Verfärbung, Verformung oder Zersetzung der Isoliermaterialien.

Die Nachprüfung des Transformatorkühlsystems umfasst eine Sichtprüfung der Kühler, der Kühlventilatoren und der Ölpumpen. Bei der Inspektion wird nach Undichtigkeiten, Korrosion oder Schäden an den Kühlrippen gesucht. Mithilfe der Wärmebildtechnik wird die Temperaturverteilung im gesamten Transformator gemessen, um etwaige Hotspots zu identifizieren, die auf ein Problem mit dem Kühlsystem hinweisen könnten. Der Zustand der Isolierung wird durch Messung des Polymerisationsgrads (DP) der Papierisolierung beurteilt, der das Ausmaß der thermischen Alterung anzeigt. Die folgende Tabelle fasst die wichtigsten Inspektionskriterien für das Wärmesystem zusammen.

Bei Lugao Power Co.,Ltd sind unsere kastenförmigen Umspannwerke mit übergroßen Kühlsystemen ausgestattet, um einen thermischen Spielraum zu bieten. Die Nachprüfung unserer Umspannwerke zeigt durchweg eine gleichmäßige Temperaturverteilung und eine minimale Alterung der Isolierung, was die Robustheit unseres thermischen Designs bestätigt. In unserem Werk werden ausschließlich hochwertige Isoliermaterialien und Kühlkomponenten verwendet, um sicherzustellen, dass unsere Umspannwerke den anspruchsvollsten thermischen Bedingungen standhalten.

4. Was zeigt die Nachprüfung des mechanischen Systems?

Das mechanische System einer kastenförmigen Umspannstation umfasst die Gehäusestruktur, die Schaltanlagen-Betätigungsmechanismen sowie die Montage- und Stützsysteme. Mit den mechanischen Tests soll überprüft werden, ob das Umspannwerk den mechanischen Belastungen beim Transport, der Installation und dem Betrieb standhält. Die Nachprüfung des mechanischen Systems konzentriert sich auf den Zustand des Gehäuses, den Betrieb der Schaltanlage und die Integrität der Montage- und Stützsysteme. Bei der Inspektion wird nach Anzeichen von Verformung, Rissbildung oder Lockerung von Bauteilen gesucht.

Die Nachprüfung des Gehäuses umfasst eine Sichtprüfung der Wände, des Daches und der Türen sowie eine Überprüfung des Dichtungssystems. Bei der Inspektion wird nach Dellen, Korrosion oder Schäden am Lack oder der Beschichtung gesucht. Die Funktion der Schaltanlage wird getestet, indem jeder Schalter mehrmals betätigt und das Betätigungsdrehmoment sowie der Kontaktwiderstand gemessen werden. Die Inspektion der Montage- und Stützsysteme umfasst eine Überprüfung der Bolzen, Konsolen und Fundamente. Die folgende Tabelle fasst die wichtigsten Inspektionskriterien für das mechanische System zusammen.

In unserem Werk wird die Nachprüfung des mechanischen Systems von erfahrenen Technikern mit kalibrierten Instrumenten durchgeführt. Die Ergebnisse werden mit den Messungen vor dem Test verglichen, um etwaige Änderungen festzustellen. Eine Umspannstation, die nach den mechanischen Tests keine wesentlichen Veränderungen aufweist, gilt als robustes mechanisches System. Unsere kastenförmigen Umspannwerke sind so konzipiert, dass sie diese Tests mit Bravour bestehen und einen zuverlässigen Betrieb in den anspruchsvollsten mechanischen Umgebungen gewährleisten.

5. Was zeigt die Prüfung des Gehäuses nach dem Test?

Das Gehäuse einer kastenförmigen Umspannstation ist die erste Verteidigungslinie gegen die Umwelt. Es muss die internen Komponenten vor Regen, Schnee, Staub und korrosiver Atmosphäre schützen. Darüber hinaus muss es physische Sicherheit bieten und den mechanischen Belastungen beim Transport und bei der Installation standhalten. Die Nachprüfung des Gehäuses konzentriert sich auf den Zustand der Farbe oder Beschichtung, die Unversehrtheit des Dichtungssystems und die Funktion der Türen und Lüftungssysteme. Bei der Inspektion wird nach Anzeichen von Korrosion, Wassereintritt oder Schäden an der Gehäusestruktur gesucht.

Die Nachprüfung des Gehäuses umfasst eine Sichtprüfung der Außen- und Innenflächen, eine Prüfung der Türdichtungen und eine Prüfung des Lüftungssystems. Bei der Inspektion wird auf Rost, Blasenbildung oder Abblättern des Lacks geachtet. Es sucht auch nach Anzeichen von Wassereinbruch, wie z. B. Wasserflecken oder Feuchtigkeit im Inneren des Gehäuses. Die Türdichtungen werden auf Flexibilität und Kompression geprüft. Das Lüftungssystem wird auf ordnungsgemäßen Luftstrom und den Zustand der Filter überprüft. Die folgende Tabelle fasst die wichtigsten Inspektionskriterien für das Gehäuse zusammen.

Bei Lugao Power Co.,Ltd sind unsere kastenförmigen Umspannwerke mit einem hochwertigen Gehäusesystem ausgestattet, das getestet wurde, um den anspruchsvollsten Umgebungsbedingungen standzuhalten. Die Nachprüfung unserer Umspannwerke ergab durchweg keine Anzeichen von Korrosion oder Wassereinbruch, was die Robustheit unseres Gehäusedesigns bestätigt. In unserer Fabrik werden ausschließlich hochwertige Materialien und Beschichtungen verwendet, um sicherzustellen, dass unsere Umspannwerke den anspruchsvollsten Umgebungsbedingungen standhalten.

6. Was sind die wichtigsten Spezifikationen und Testdaten?

Die folgende Tabelle enthält die wichtigsten Spezifikationen und Testdaten für unsere Produkte für Kastentransformatoren. Diese Spezifikationen basieren auf den Ergebnissen der Nachprüfung in unserem Werk und stellen die typische Leistung unserer Umspannwerke dar.

In unserem Werk wird jede Umspannstation in Kastenbauweise vor dem Versand getestet und geprüft. Der Testbericht enthält die Ergebnisse aller Inspektionen vor und nach dem Test und bietet dem Kunden eine vollständige Aufzeichnung der Leistung und Robustheit der Umspannstation. Unser Engagement für Qualität und Tests stellt sicher, dass unsere Kunden ein Produkt erhalten, das jahrzehntelang zuverlässig funktioniert.

7. Häufig gestellte Fragen (FAQ)

Frage 1: Was ist der wichtigste Test für eine Kastentransformatorstation?

Antwort: Alle Tests sind wichtig, aber die dielektrischen Tests werden oft als die kritischsten angesehen, da sie die Integrität des Isolationssystems überprüfen, das die häufigste Fehlerursache bei Transformatoren darstellt. Die Nachprüfung des dielektrischen Systems liefert den direktesten Beweis für die Robustheit der Umspannstation. Bei Lugao Power Co.,Ltd führen wir alle dielektrischen Tests gemäß IEC 60076 durch und stellen detaillierte Testberichte zur Verfügung.

Frage 2: Wie unterscheiden sich Nachprüfungen von Routineprüfungen?

Antwort: An jedem Gerät werden Routinetests durchgeführt, um sicherzustellen, dass es die grundlegenden Anforderungen der Norm erfüllt. Nachprüfungen werden durchgeführt, nachdem das Gerät den extremsten Bedingungen ausgesetzt wurde, denen es im Betrieb voraussichtlich ausgesetzt sein wird. Bei Inspektionen nach dem Test wird nach Anzeichen von Spannung, Verformung oder Beeinträchtigung gesucht, die möglicherweise keinen Fehler während des Tests verursacht haben, aber zu einem Fehler im Feld führen könnten. Nachprüfungen ermöglichen eine umfassendere Beurteilung der Robustheit.

Frage 3: Was ist die typische Vorlaufzeit für eine Umspannstation in Kastenform?

Antwort: Die Vorlaufzeit hängt von der Größe und Komplexität der Umspannstation ab. Für Standardeinheiten beträgt die Vorlaufzeit in der Regel 6–8 Wochen. Bei kundenspezifischen Einheiten mit besonderen Anforderungen kann die Lieferzeit länger sein. Bei Lugao Power Co.,Ltd bieten wir unseren Kunden einen realistischen Zeitplan und halten sie über den Fortschritt während des gesamten Herstellungs- und Testprozesses auf dem Laufenden.

Frage 4: Kann eine kastenförmige Umspannstation in extremen Umgebungen eingesetzt werden?

Antwort: Ja, Umspannwerke in Kastenbauweise sind für den Einsatz in einer Vielzahl von Umgebungen konzipiert, darunter extreme Temperaturen, hohe Luftfeuchtigkeit und korrosive Atmosphären. Das Gehäuse kann mit zusätzlichem Schutz ausgestattet werden, beispielsweise einer höheren IP-Schutzart, einer korrosionsbeständigen Beschichtung oder einem Kühlsystem für Umgebungen mit hohen Temperaturen. In unserem Werk können wir die Umspannstation an die spezifischen Umweltanforderungen Ihres Projekts anpassen.

Frage 5: Wie hoch ist die erwartete Lebensdauer einer Kastentransformatorstation?

Antwort: Die erwartete Lebensdauer einer Kastentransformatorstation beträgt 25–30 Jahre, abhängig von den Betriebsbedingungen und der Qualität der Wartung. Die Ergebnisse der Nachprüfung zeigen, dass unsere Umspannwerke darauf ausgelegt sind, über diesen Zeitraum einen zuverlässigen Betrieb zu gewährleisten. Durch ordnungsgemäße Wartung, einschließlich regelmäßiger Inspektionen und Tests, kann die Lebensdauer verlängert werden.

8. Fazit

Nachprüfungen geben Aufschluss über die Robustheit einer Umspannstation in Kastenbauweise. Sie zeigen, ob das Isolationssystem den Belastungen eines Fehlers standhält, ohne sich zu verschlechtern. Sie zeigen, ob das Kühlsystem die vom Transformator und der Schaltanlage erzeugte Wärme bewältigen kann. Sie zeigen, ob die Mechanik den Belastungen durch Transport, Installation und Betrieb standhält. Sie zeigen, ob das Gehäuse die internen Komponenten vor der Umgebung schützen kann. Bei Lugao Power Co.,Ltd führt unser Werk umfassende Nachprüfungen an jeder von uns hergestellten Kastentransformatorstation durch. Die Ergebnisse dieser Inspektionen bestätigen die Robustheit unseres Designs und geben unseren Kunden die Gewissheit, dass ihre Umspannstation jahrzehntelang zuverlässig funktionieren wird. Wir verwenden hochwertige Materialien, präzise Fertigungsprozesse und strenge Tests, um sicherzustellen, dass jede von uns hergestellte Umspannstation den höchsten Qualitäts- und Zuverlässigkeitsstandards entspricht.
