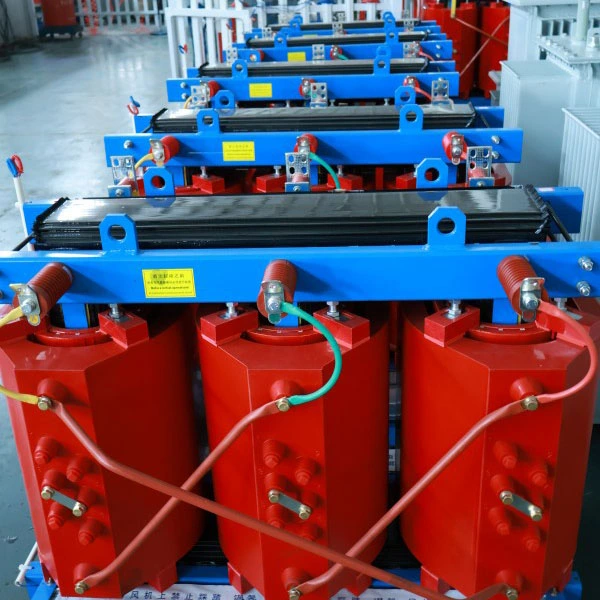

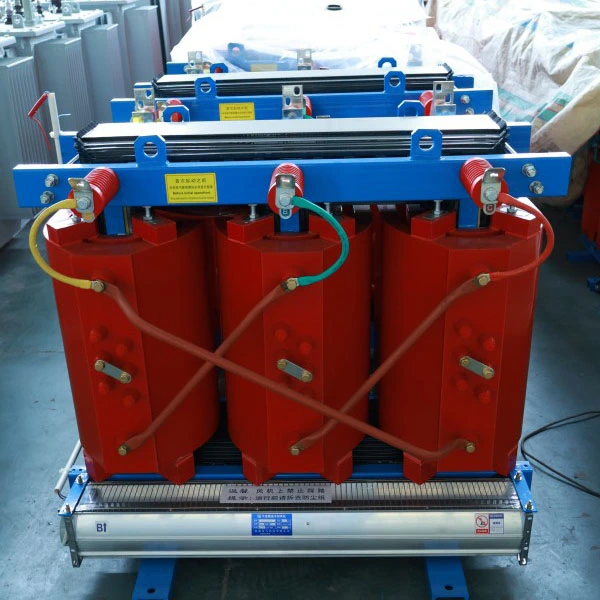

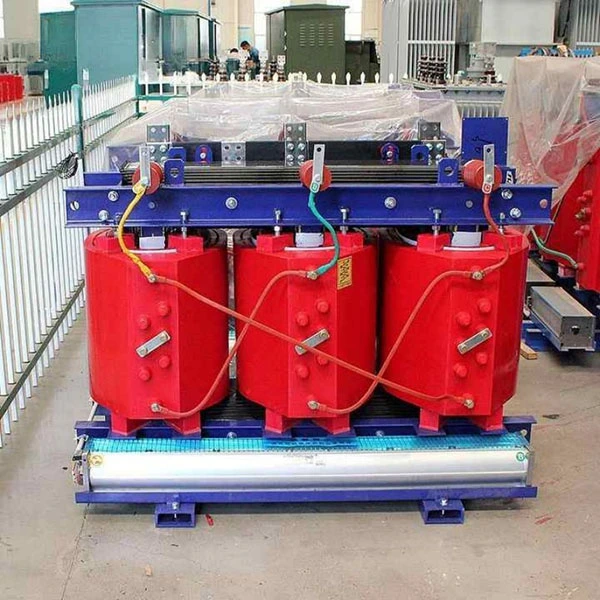

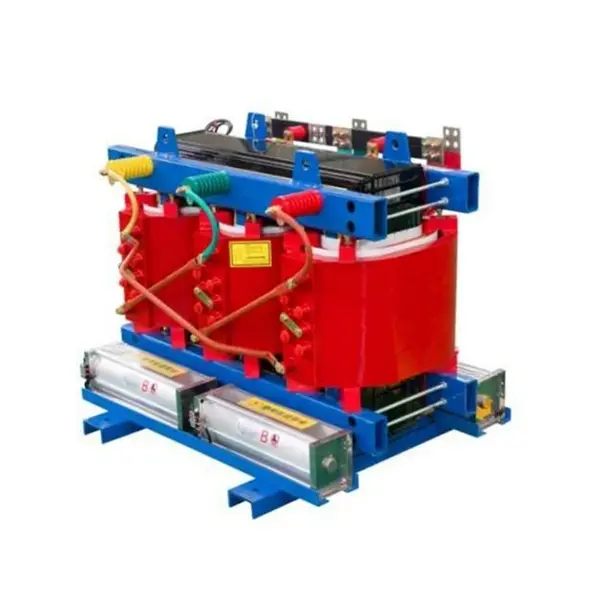

SCB13 800-kVA-Leistungstransformator aus Epoxidharzguss

Was ist diese Ausrüstung?

Der SCB13-800kVA Epoxidharzguss-Leistungstransformator ist ein dreiphasiger Leistungstransformator, der im Vakuum-Epoxidharzgussverfahren hergestellt wird. Er gehört zur energieeffizienten Familie der Trockentransformatoren.

Aufschlüsselung des Modellcodes:

● S – Dreiphasig

● C – Gießharz (Epoxidharz)

● B – Niederspannungs-Folienwicklung

● 13 – Code der Leistungsserie, der das Energieeffizienzniveau darstellt

Was macht es?

Die Kernfunktion dieser Geräte besteht darin, Hochspannung (10 kV oder 35 kV) auf Niederspannung (400 V/380 V) herunterzuwandeln und so verschiedene elektrische Lasten sicher und stabil mit Strom zu versorgen. Im Gegensatz zu herkömmlichen Öltransformatoren wird kein Isolieröl zur Kühlung verwendet. Stattdessen nutzt es eine Epoxid-Feststoffisolierung in Kombination mit natürlicher Luftkühlung.

Produktbeschreibung

Der Leistungstransformator SCB13-800kVA aus Epoxidharzguss ist ein hocheffizienter,Dreiphasen-Trockentransformatorkonzipiert für die moderne Energieverteilung. Es verfügt über Epoxidharz-Vakuumguss, Niederspannungsfolienwicklungen und erfüllt die Energieeffizienzstandards GB 20052-2020 Level 2 (nahe Level 1). Ideal für Anwendungen, die Energieeinsparungen, Brandschutz und Zuverlässigkeit erfordern.

Nennleistung 800 kVA mit einem Standardspannungsverhältnis von 10 kV/0,4 kV (anpassbar auf 6 kV, 20 kV oder 35 kV). Die ölfreie Epoxid-Feststoffisolierung eliminiert Leckage-, Brand- und Explosionsrisiken und eignet sich daher für Hochhäuser, U-Bahnen, Krankenhäuser, Rechenzentren und Chemiefabriken.

Wichtigste elektrische Leistung: Leerlaufverlust ≤ 1090 W, Lastverlust (120 °C) ≤ 6260 W, Kurzschlussimpedanz 6 % (einstellbar 4 %–10 %), Teilentladung ≤ 5 pC und Rauschen ≤ 55 dB bei 1 Meter.

Ausgestattet mit einem intelligenten Temperaturkontrollsystem (PT100-Sensoren, automatischer Lüfterstart/-stopp, Überhitzungsalarm und -auslösung) und RS485-Kommunikation für die BA-Systemintegration. Das VPI-Gießverfahren gewährleistet eine feuchtigkeitsdichte, flammhemmende Kapselung. Der Kern besteht aus hochpermeablem Siliziumstahl mit Stufenüberlappungsverbindungen. Standardschutz IP20 (IP23 optional).

Mit einer Lebensdauer von 30 Jahren und minimalem Wartungsaufwand ist der SCB13-800kVA eine zuverlässige und wirtschaftliche Wahl für neue oder modernisierte Verteilungssysteme.

Produktanwendung

Typische Anwendungen:

Hochhäuser, Gewerbekomplexe, Krankenhäuser, Rechenzentren, U-Bahn-Stationen, Flughäfen, Chemiefabriken, Kraftwerke für erneuerbare Energien und alle Orte, an denen Brandschutz eine entscheidende Anforderung ist.

Produktmerkmal

Hohe Effizienz und Energieeinsparungen – niedrigere Betriebskosten

Leerlaufverluste im Vergleich zur SCB11-Serie um 20–37 % reduziert; Lastverluste um 15–30 % reduziert

Typischer 800-kVA-Leerlaufverlust ≤ 1090 W, Lastverlust (bei 120 °C) ≤ 6260 W

Erfüllt die Energieeffizienzstandards GB 20052-2020 Level 2; Einige Parameter erreichen Level 1

Berechnung des wirtschaftlichen Nutzens:

Basierend auf 8.000 Betriebsstunden pro Jahr bei 0,11 $/kWh betragen die jährlichen Stromeinsparungen im Vergleich zu einem Standard-SCB11-Transformator etwa 2.000 bis 2.700 $. Der Preisunterschied wird in etwa 3 Jahren ausgeglichen.

Sicherheit und Zuverlässigkeit – feuer- und explosionsgeschützt ohne Risiko

Kernvorteile:

Selbstverlöschend: Zündpunkt des Epoxidharzes > 300°C; Die Flamme breitet sich nicht aus und erlischt von selbst, wenn die Wärmequelle entfernt wird

Ölfreies Design: Ölleckage-, Brand- und Explosionsrisiken werden vollständig ausgeschlossen; Es ist keine Ölauffanggrube erforderlich

Hohe Kurzschlussfestigkeit: Die hochfeste glasfaserverstärkte Struktur aus Vakuumguss erhöht die Kurzschlussfestigkeit um mehr als 30 %

Extrem niedrige Teilentladung: Die Teilentladung kann auf unter 5 pC kontrolliert werden, wodurch die Alterung der Isolierung deutlich verlangsamt wird

Auf echte Kundenanliegen eingehen:

F: Worauf konzentriert sich die Brandinspektion bei der Installation eines Transformators im Keller eines Hochhauses am meisten?

A: Die Brandschutzbehörden konzentrieren sich hauptsächlich auf das „Risiko der Brandausbreitung“ und die „Emission giftiger Rauche“. Unser SCB13 verwendet Epoxidharzguss, der von Natur aus flammhemmend ist und beim Verbrennen keine halogenierten giftigen Gase erzeugt (gemäß GB/T 1094.11-2022). Dies ist ein großer Vorteil, den ölgefüllte Transformatoren nicht bieten können. Viele Gewerbekomplexe und Krankenhausprojekte in Städten der ersten und zweiten Reihe haben genau aufgrund dieser Eigenschaft strenge Brandschutzprüfungen bestanden.

F: Trockentransformatoren reagieren empfindlich auf Feuchtigkeit. Können sie in der Regenzeit in südlichen Regionen arbeiten?

A: Herkömmliche Trockentransformatoren sind zwar feuchtigkeitsempfindlich, aber unser SCB13 verwendet ein Vakuumgussverfahren, bei dem Epoxidharz die Wicklungen vollständig einkapselt und eine versiegelte Isolationsschicht bildet. Der Kern und die Klemmteile werden einer speziellen Korrosionsschutzbehandlung unterzogen, die einen normalen Betrieb in Umgebungen mit 100 % relativer Luftfeuchtigkeit ermöglicht. Vor dem Neustart nach dem Herunterfahren ist keine Trocknungsbehandlung erforderlich.

Smart Monitoring – Temperatur im Blick

Standardmäßiges intelligentes Temperaturkontrollsystem:

Voreingebaute PT100-Platin-Widerstandssensoren in jeder Phasenwicklung zur Echtzeit-Temperaturüberwachung

Der Controller zeigt zyklisch die Temperaturen der dreiphasigen Wicklungen an – leicht ablesbar

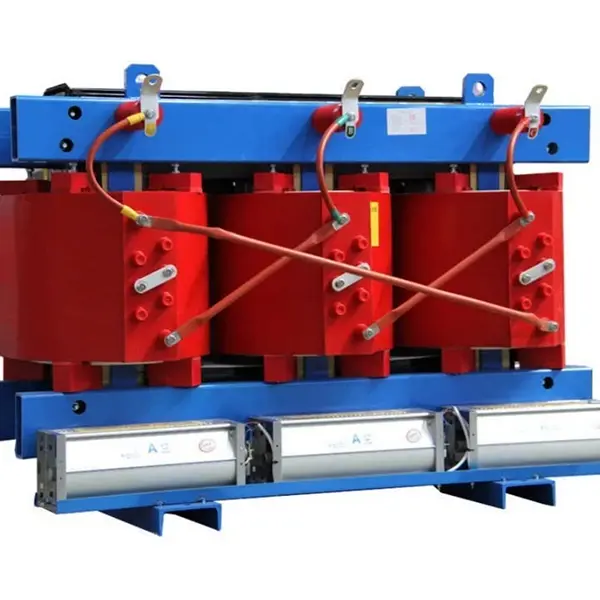

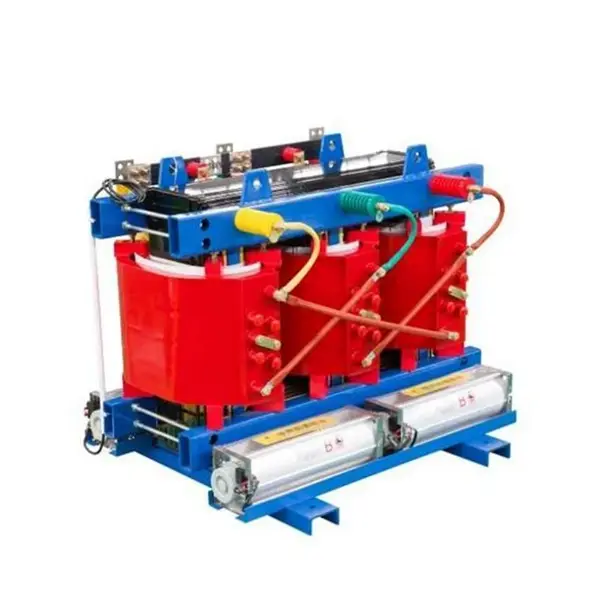

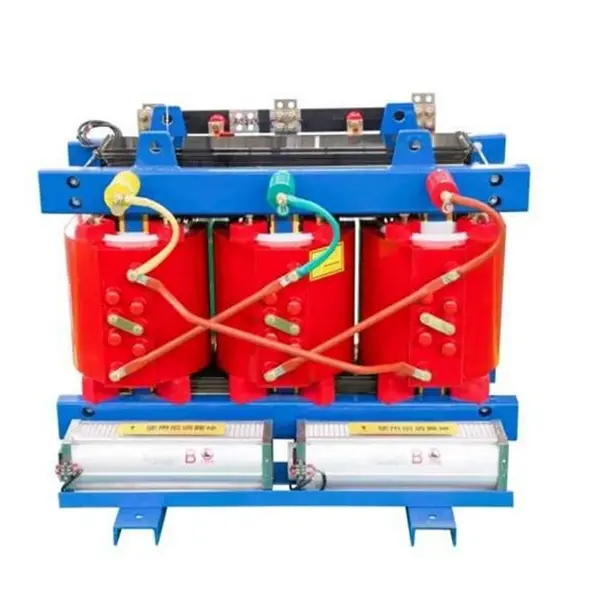

Startet/stoppt automatisch die unten montierten Kühlventilatoren (startet bei >100°C, stoppt bei <80°C)

Bietet einen Übertemperaturalarm (einstellbarer Sollwert) und einen Übertemperaturauslöseschutz

Geräuscharmer Betrieb – leise und störungsfrei

Gemessene Daten:

Bei 800 kVA und darunter beträgt der Geräuschpegel ≤ 55 dB, gemessen 1 Meter vom Gerät entfernt

Die vollständig abgestufte 45°-Lap-Core-Verbindungstechnologie + Vibrationsdämpfungspolster können den Lärm weiter um 5–8 dB reduzieren

Hohe Überlastfähigkeit – zuverlässig, wenn es darauf ankommt

Überlastfähigkeitsparameter:

Natürliche Kühlung (AN) – kann kontinuierlich mit 100 % Last betrieben werden

Zwangsluftkühlung (AF) – Kapazität kann um 40–50 % erhöht werden.

Hält einer Nennlast von 150 % 2 Stunden lang stand

Anwendungsszenarien:

Sommerliche Spitzenbedarfszeiten, Leistungsschutz bei kritischen Ereignissen, vorübergehende Lastverteilung bei Ausfall eines Transformators – in diesen „kritischen Momenten“ gewährleistet die Überlastfähigkeit des SCB13 die Kontinuität der Stromversorgung.

Wartungsfrei – mühelos und sorgenfrei

Wartungsvorteile:

Ölfrei – keine regelmäßige Ölfiltration oder Ölchromatographie erforderlich

Glatte Wickeloberfläche – Staub sammelt sich nicht so leicht an

Keine beweglichen Teile – extrem niedrige Ausfallrate

Die tägliche Wartung erfordert lediglich die Überprüfung der Temperaturanzeige und die Reinigung der Kühlluftkanäle

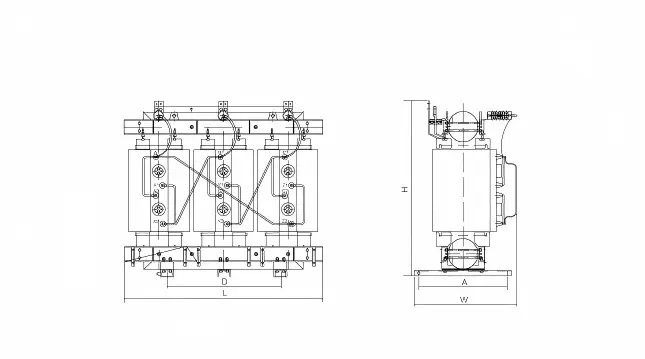

Produktparameter (Spezifikation)

Verpflichtung zum Kundendienst

Garantiezeitraum: 12 Monate ab Versanddatum (verlängerbar auf 36 oder 60 Monate mit einem kostenpflichtigen Servicevertrag)

Technischer Support: Lebenslange kostenlose technische Beratung; Lastberechnung und Lösungsoptimierung während der Auswahlphase

Außendienst: Installationsanleitung, Unterstützung bei der Inbetriebnahme, Fehlerbehandlung (kostenlos während der Garantie, kostenbasiert nach der Garantie)

Ersatzteilversorgung: Temperaturregler, Lüfter, Sensoren und andere gängige Teile auf Lager; Lieferung am nächsten Tag per Kurier
