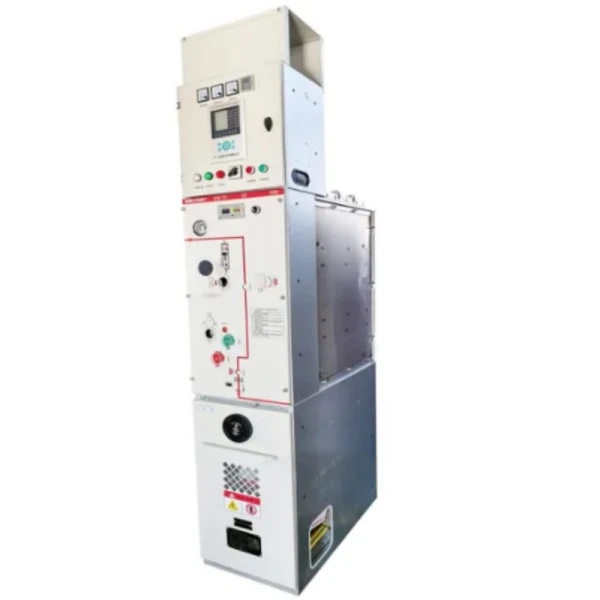

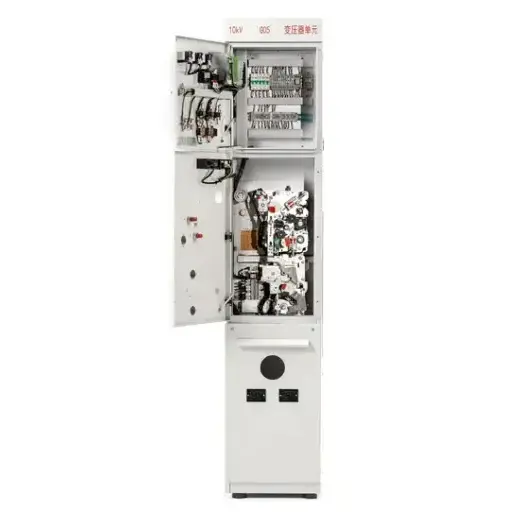

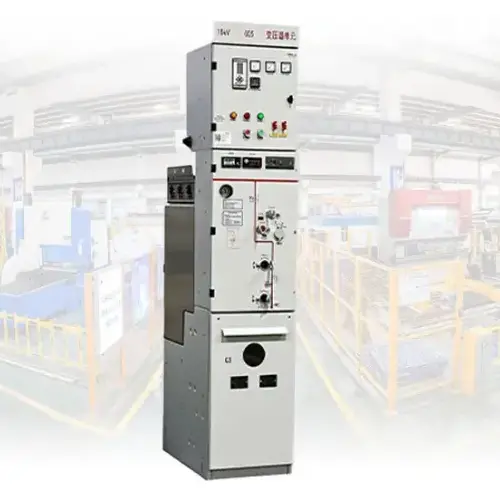

RMU MV HV-isoliertes Schaltfeld mit VCB

Was ist das?

Das isolierte RMU MV HV-Schaltfeld mit VCB ist ein werkseitig montiertes, metallgekapseltes elektrisches VerteilergerätRinghaupteinheit (RMU)Funktionalität mit Vakuum-Leistungsschalter-Technologie (VCB). Die RMU ermöglicht die Konfiguration eines Ringnetzwerks – der Strom kann aus beiden Richtungen fließen und gewährleistet so die Kontinuität der Versorgung. Der VCB ist in einem versiegelten Vakuum-Unterbrecher untergebracht und löscht Lichtbögen innerhalb von Millisekunden, wenn Fehler auftreten.

RMU (Ring Main Unit) bezeichnet eine kompakte Schaltanlage, die für Stromschleifennetze konzipiert ist. Im Gegensatz zu radialen Verteilungssystemen, bei denen ein einzelner Fehler die Stromversorgung ganzer nachgeschalteter Lasten unterbrechen kann, können Sie mit einer RMU eine Ringkonfiguration erstellen: Der Strom kann aus beiden Richtungen fließen. Wenn in einem Abschnitt ein Fehler auftritt, isolieren Sie einfach diesen Abschnitt, während der Rest des Netzwerks weiterhin Strom aus der alternativen Einspeisung erhält.

VCB (Vacuum Circuit Breaker) ist das Herzstück des Schutzsystems dieses Panels. Im Inneren einer versiegelten Vakuum-Schaltkammer kann der Leistungsschalter bei Auftreten eines Fehlers Lichtbögen innerhalb von Millisekunden löschen. Da sich im Unterbrecher weder Luft noch Öl befinden, wird der Lichtbogen fast sofort gelöscht, wodurch Schäden an nachgeschalteten Geräten minimiert und die Kontaktlebensdauer verlängert werden.

MV HV Insulated Switchgear gibt an, dass dieses Produkt im Mittelspannungs- bis Hochspannungsbereich (typischerweise 12 kV bis 40,5 kV) betrieben wird und fortschrittliche Isolationstechnologie – entweder SF6-Gas oder festes Dielektrikum – verwendet, um stromführende Teile von der Umgebung zu isolieren.

Was kann es tun?

1. Stromverteilungssteuerung – Stromkreise manuell oder über SCADA ein-/ausschalten

2. Fehlerschutz – Unterbricht Kurzschlussströme bis zu 31,5 kA

3. Netzwerkisolierung – Abgehende Kabel für Wartungszwecke sicher erden

Dieses Panel ermöglicht es Versorgungsunternehmen, Industrieanlagen und Gewerbegebäuden, nahezu keine Ausfallzeiten zu erreichen und gleichzeitig die absolute Sicherheit des Personals zu gewährleisten. Jedes RMU MV HV-isolierte Schaltfeld mit VCB ist für den Einsatz in härtesten Umgebungen ausgelegt.

Produktparameter (Spezifikation)

Produkteigenschaften und Anwendung

Hauptmerkmale

Integrierter VCB-Schutz --- Im Gegensatz zu Standard-RMUs mit Sicherungen bietet unser RMU MV HV-isoliertes Schaltfeld mit VCB eine vollständige Fehlerunterbrechung. Die Vakuumschaltröhre erfordert während ihrer Lebensdauer keine Wartung.

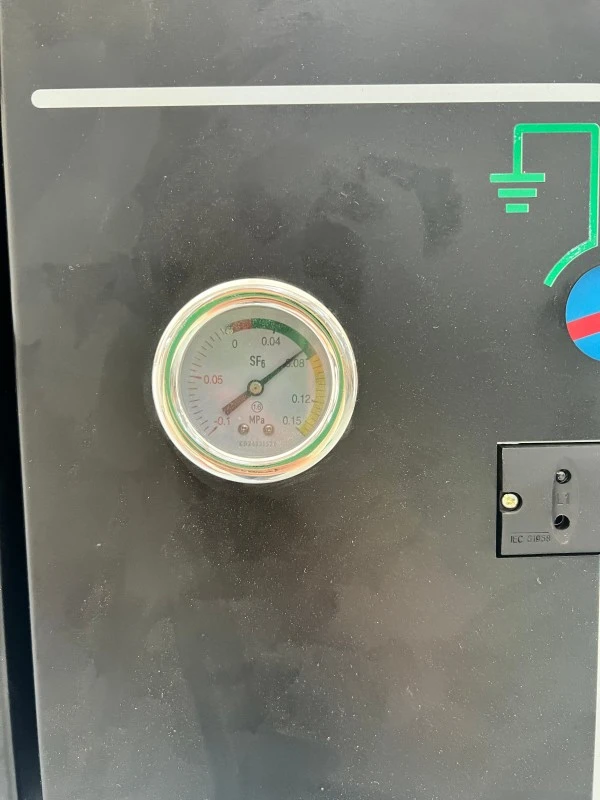

Versiegelter SF6-Isoliertank --- Alle stromführenden Teile sind in einem 3-mm-Edelstahltank mit einer jährlichen Leckage von <0,1 % untergebracht. Keine Reinigung, keine Isolationsprüfung, keine Einwirkung von Staub oder Salznebel.

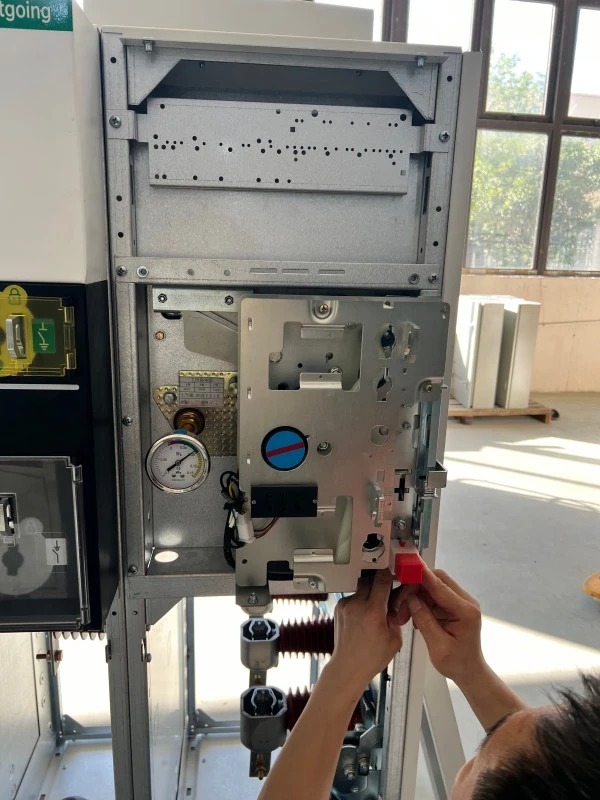

Der Dreistellungs-Lasttrennschalter bietet die Stellungen „Verbunden“, „Getrennt“ und „Geerdet“ mit mechanischer Verriegelung, um falsche Reihenfolgen zu verhindern.

Störlichtbogenfestigkeit: Getestet bei 20 kA/1 s mit Druckentlastung, die heiße Gase vom Bediener wegleitet.

Kompakte Stellfläche: Beansprucht 30–50 % weniger Stellfläche als luftisolierte Schaltanlagen, ideal für Umspannwerke mit begrenztem Platzangebot.

Fernüberwachung: Standard-Hilfskontakte plus optionale Modbus- oder IEC 61850-Kommunikation.

Anwendungen

● Städtische Stromverteilung (Kellerstationen, Gewerbekomplexe)

● Wind- und Solarparks (widersteht Vibrationen und extremen Temperaturen)

● Industrieanlagen (Stahl, Zement, Petrochemie)

● Rechenzentren (Verfügbarkeitsanforderungen der Stufe III/IV)

● Bahnumspannwerke (25-kV-Systeme)

● Bergbaubetriebe (staubige, feuchte Umgebungen)

Feature-Fragen und Antworten

F: Wie unterscheidet sich der VCB von einem Lasttrennschalter?

A: Ein Lasttrennschalter unterbricht nur normale Lastströme. Der VCB in diesem RMU MV HV-isolierten Schaltfeld mit VCB unterbricht Fehlerströme bis zu 31,5 kA in Millisekunden mithilfe eines Vakuumunterbrechers ohne ionisierbares Medium.

Produktionsdetails

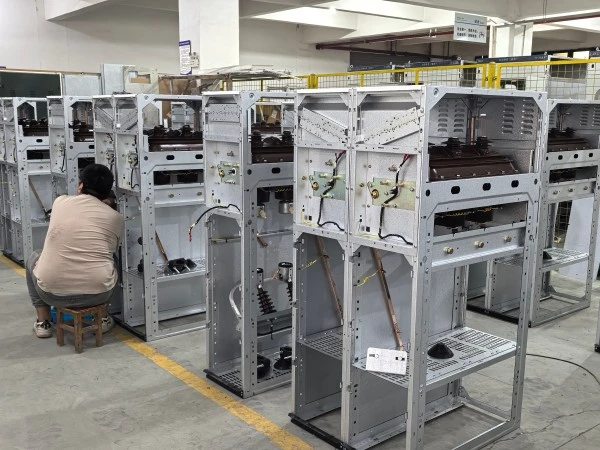

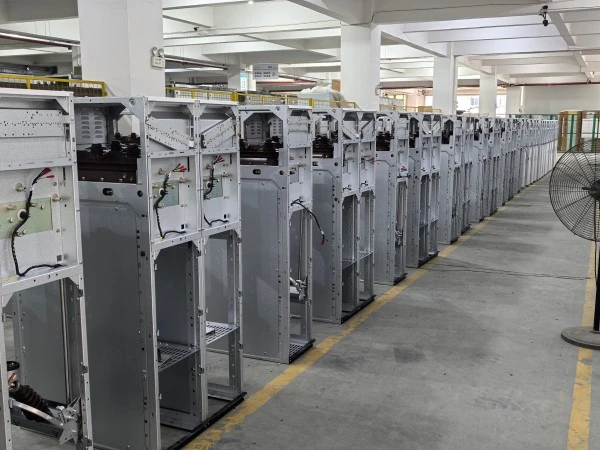

Herstellungsprozess

● Tankherstellung --- Lasergeschnittener 316L-Edelstahl, robotergeschweißt, röntgengeprüft, 24 Stunden lang bei 0,4 MPa druckgetestet.

● Vakuum-Unterbrecherbaugruppe: Jeder Unterbrecher wird einem 70-kV-Wechselstrom-Hochspannungstest und einer Kontaktwiderstandsmessung unterzogen.

● SF6-Verarbeitung – Tank wird auf <10 Pa evakuiert und dann mit SF6-Gas gefüllt (>99,97 % Reinheit, Taupunkt <-50 °C). Halogenschnüffler prüft alle Dichtungen.

● Tests: Tests auf mechanische Lebensdauer (1.000 Zyklen), dielektrische Tests (70 kV/1 Minute), Teilentladungstests (<5 pC) und interne Lichtbogentests (20 kA/1 s).

Qualitätssicherung und Zertifizierungen

Warum sollten Sie sich für Lugao Power entscheiden?

RMU mit VCB vs. RMU mit Sicherung

Im Allgemeinen werden VCB-RMUs für Stromverteilungssysteme mittlerer und großer Kapazität empfohlen, die häufige Schaltvorgänge, erweiterten Schutz und Fernüberwachung erfordern. Sicherungs-RMUs sind eine kostengünstige Lösung für den Transformatorschutz und kleinere Verteilungsnetze mit relativ stabilen Lasten.

Verpackung, Versand und Kundendienst

Verpackung

1. Innenhülle aus VCI-Folie + Schaumstoffpolsterung + 9-mm-Sperrholzkiste

2. Der SF6-Druck wurde für den Transport auf 0,05 MPa reduziert

Kundendienst und Garantie

1. Garantiezeitraum: 12 Monate ab Inbetriebnahme oder 18 Monate ab Versand, je nachdem, was zuerst eintritt.

2. Deckung: Material-/Verarbeitungsfehler, SF6-Nachfüllung bei Lecks >0,5 %/Jahr, VCB-Vakuumverlust.

3. Ausschlüsse: Falsche Installation, höhere Gewalt, unbefugte Modifikation, Verbrauchsmaterialien.

Leistungen:

1. Kostenlose Remote-Fehlerbehebung (24-Stunden-Reaktion)

2. Ersatzteilversand innerhalb von 48 Stunden (Regionallager)

3. Erweiterte Garantie verfügbar (2, 3 oder 5 Jahre)

Häufig gestellte Fragen

F1: Können Sie Typprüfberichte und FAT bereitstellen?

A: Ja. IEC-Typprüfberichte verfügbar. Werksabnahmetests in unserem Werk in Zhejiang sind willkommen. Inspektion durch Dritte (SGS, BV) auf Kosten des Kunden möglich.

F2: Wie werden Garantieansprüche international gehandhabt?

A: Senden Sie Fotos/Videos per E-Mail anlugaoteam@lugaoelectric.com. Ferndiagnose innerhalb von 24 Stunden. Bei von der Versicherung gedeckten Mängeln versenden wir kostenlos Ersatzteile.

F3: Wie hoch ist die erwartete Lebensdauer dieses RMU MV HV-isolierten Schaltfelds mit VCB?

A: SF6-Tank und Sammelschienen: 30 Jahre. VCB-Unterbrecher: 10.000 Betätigungen oder 30 Jahre. Überholung des Mechanismus: 15–20 Jahre. Gesamtlebensdauer: 25–30 Jahre bei ordnungsgemäßer Wartung.

F4: Welche Zahlungsbedingungen akzeptieren Sie?

A: Erstkunden: 30 % T/T-Vorauszahlung, 70 % vor dem Versand. Bestandskunden: 20 % T/T + 80 % gegen B/L-Kopie. Akkreditiv vor Ort wird akzeptiert.

F5: Kann das RMU MV HV-isolierte Schaltfeld mit VCB in großer Höhe verwendet werden?

A: Standardausführung ≤2000 m. Höhenversion (erhöhte Kriechstrecke, höherer SF6-Druck) für bis zu 3500 m verfügbar. Kundenspezifisches Engineering für >3500m.
