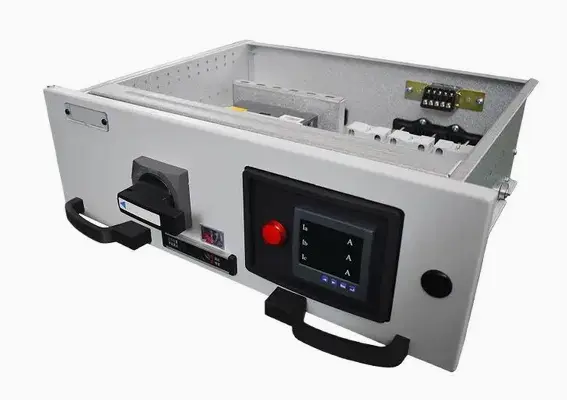

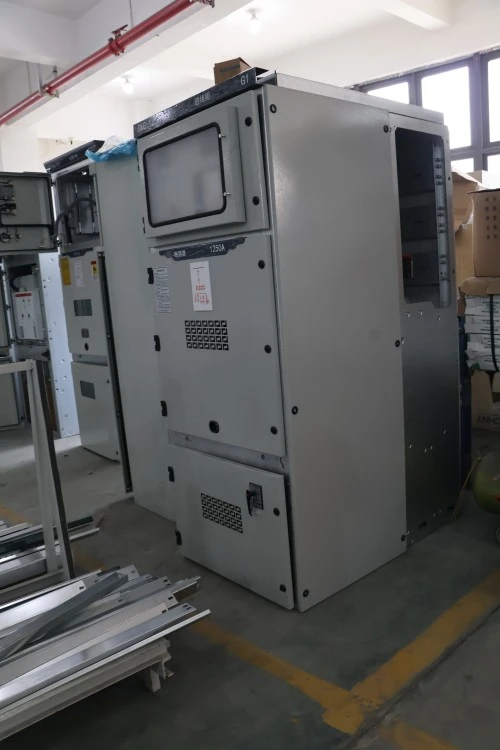

Ausfahrbarer Schaltschrank für Schaltanlagen

Der Schaltschrank für ausziehbare Schaltanlagen ist einMediumMetallgekapselte SpannungsschaltanlageHier können wichtige Komponenten wie Leistungsschalter zur Inspektion, Wartung oder zum Austausch physisch aus dem Hauptgehäuse herausgezogen werden. Im Gegensatz zu festen Schaltanlagen ermöglicht diese Einheit dem Bediener das Trennen und Entfernen eines Leistungsschalters, ohne das gesamte Sammelschienensystem stromlos zu machen. Es wird häufig zur Steuerung, zum Schutz und zur Isolierung elektrischer Geräte in Industrieanlagen, Umspannwerken und Gewerbegebäuden eingesetzt. Einfach ausgedrückt verwaltet es den Stromfluss und gewährleistet gleichzeitig die Sicherheit des Bedieners und die Systemkontinuität.

Produktparameter (Spezifikation)

Zertifizierung und Qualitätssicherung

Lugao fertigt ausfahrbare Mittelspannungsschaltanlagen gemäß den technischen Projektanforderungen und geltenden Normen wie IEC 62271-200. Vor dem Versand können gemäß der bestätigten technischen Vereinbarung Routineprüfberichte und Inspektionsfotos bereitgestellt werden.

• Entwurf und Prüfung basierend auf IEC 62271-200
• Netzfrequenzfestigkeitstest
• Mechanischer Funktionstest
• Funktionstest der Verriegelung
• Inspektion der Sekundärverkabelung
• Gegebenenfalls Teilentladungstest
• Werksprüfbericht vor dem Versand

Produktmerkmale und Anwendungen

F1: Was macht dasAusfahrbare SchaltanlageSchaltschrank sicherer als fester Typ?

A: Das ausfahrbare Design isoliert den Leistungsschalter im herausgezogenen Zustand physisch von stromführenden Sammelschienen. Dadurch entsteht eine sichtbare Trennstrecke, wodurch das Risiko unbeabsichtigter Lichtbögen während der Wartung vermieden wird. Lugao fügt Verschlussmechanismen hinzu, die feste Kontakte automatisch abdecken, wenn das Modul herausgezogen wird, was die Sicherheit weiter erhöht.

F2: Für welche Anwendungen eignet sich dieser Schrank am besten?

A: Ideal für:

● Kraftwerke (Hilfsenergieverteilung)

● Rechenzentren (benötigen hohe Zuverlässigkeit und schnellen Leistungsschalteraustausch)

● Öl- und Gasanlagen (sichere Isolierung in explosionsgefährdeten Bereichen mit IP54-Option)

● U-Bahn- und Schienensysteme (häufige Schalterbetätigungen unter Last)

● Bergbau- und Stahlwerke (hohe Kurzschlussfestigkeit erforderlich)

F3: Kann es in intelligente Überwachung integriert werden?

A: Ja.Lugaobietet optionale Sensoren und Kommunikationsmodule (Modbus, IEC 61850) zur Fernüberwachung der Position jedes Einschubmoduls.

Produktionsdetails und Wettbewerbsvorteile

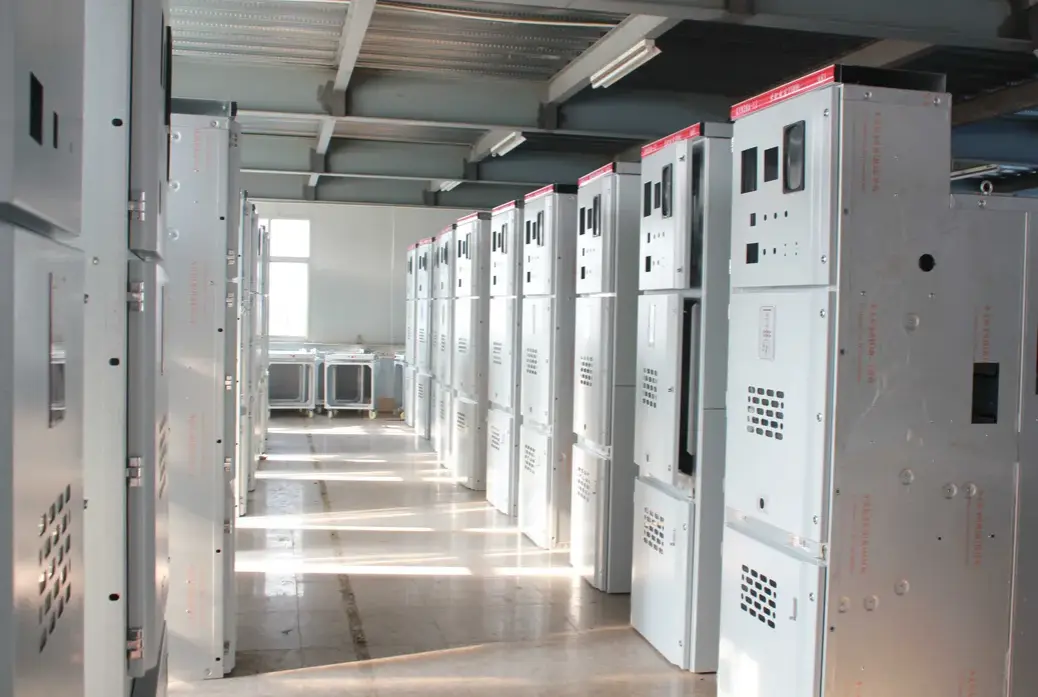

Produktionsdetails:

Jeder ausziehbare Schaltschrank von Lugao wird aus lasergeschnittenem Edelstahl oder verzinktem Blech mit Pulverbeschichtung (Mindestdicke 80 μm) hergestellt. Die ausziehbaren Schienen sind für eine reibungslose Bewegung verchromt und für 10.000 Ein-/Ausfahrzyklen ausgelegt. Feste Kontakte sind versilbert (mindestens 10 μm dick), um den Kontaktwiderstand zu minimieren. Für die gesamte sekundäre Steuerverkabelung werden flammhemmende, mit vernetztem Polyethylen isolierte Kabel verwendet. Jedes Gerät durchläuft einen 48-stündigen Einbrenntest und eine Teilentladungsmessung (<5 pC bei 1,1 Ur).

Wettbewerbsvorteile gegenüber ähnlichen Produkten:

Verpackung, Versand und Kundendienst

Verpackung:

Jedes ausziehbare Modul wird separat in einer antistatischen Schaumstoffpolsterung versandt und anschließend in einer Holzkiste mit Feuchtigkeitsindikatoren verpackt. Der Hauptschrank ist in drei Schichten eingewickelt: VCI-Rostschutzfolie → Luftpolsterfolie → Sperrholz-Exportkoffer mit Stahlband. Sämtliches Befestigungsmaterial und Werkzeug ist verpackt und an der Innenseite der Tür befestigt.

Versand:

Auf dem Seeweg (Standard): 20GP- oder 40HQ-Container. Für dringende Projekte kann auf Anfrage ein Luft- oder Bahntransport organisiert werden. Lieferfrist: FOB Ningbo oder CIF zu den wichtigsten Häfen.

Kundendienst:

● Gewährleistungszeitraum: 12 Monate ab Inbetriebnahme oder 18 Monate ab Versand, je nachdem, was zuerst eintritt.

● Technischer Fernsupport (Video, Zeichnungen) – Antwort innerhalb von 2 Stunden.

Für ein Angebot erforderliche Informationen

Um ein genaues Angebot für die zu erstellenAusfahrbarer MittelspannungsschaltschrankBitte senden Sie uns folgende Informationen:

• Nennspannung und -frequenz
• Einzeiliges Diagramm
• Nennstrom jedes Abzweigs
• Kurzschlussstrombedarf
• Anzahl der eingehenden und ausgehenden Panels
• Anforderungen an Marke und Modell des Schutzrelais
• Mess- und Kommunikationsanforderungen
• Anforderungen an die Störlichtbogenklassifizierung
• Kabeleinführungsrichtung
• Menge und Zielhafen
• Anwendbarer lokaler Standard oder Versorgungsanforderung

FAQs – Kundenfragen und -antworten

F1: Kann der Schaltschrank für ausfahrbare Schaltanlagen in ein altes Umspannwerk mit begrenztem Platz nachgerüstet werden?

A: Ja. Sein modulares und kompaktes Design (typische Breite 650 mm für 12 kV) ermöglicht den Austausch älterer fester Schaltanlagen ohne Bauarbeiten. Auf Anfrage bieten wir eine kostenlose Layout-Verifizierung an.

F2: Was passiert, wenn die mechanische Verriegelung ausfällt, während sich der Leistungsschalter in der verbundenen Position befindet?

A: Lugao-Schränke verfügen über eine manuelle Notentriegelung, die durch eine versiegelte Abdeckung zugänglich ist. Dies ist eine ausfallsichere Konstruktion – der Leistungsschalter kann weiterhin mit dem mitgelieferten Werkzeug herausgezogen werden. Wir empfehlen jedoch, dies nur durch geschultes Personal durchführen zu lassen.

F3: Beinhaltet der Preis alle ausfahrbaren Module und primären Kupferschienen?

A: Das Standardangebot umfasst das Hauptleistungsschaltermodul und alle internen Kupferschienen (vollständig bearbeitet und plattiert). Optionale Module wie PT-Wagen oder Dosiereinheiten werden separat angeboten.

F4: Wie überprüfe ich, ob der Schrank IEC 62271-200 erfüllt?

A: Jede Einheit wird mit einem Werkstestzertifikat geliefert, das Teiletladungs-, Netzfrequenzfestigkeits- und dynamische Stabilitätstestberichte enthält. Inspektionen durch Dritte (z. B. SGS, BV) sind in unserer Einrichtung willkommen.
