Ausfahrbare Ring-Haupteinheit Sf6

Was ist die ausfahrbare Ring-Main-Unit-SF6-Schaltanlage?

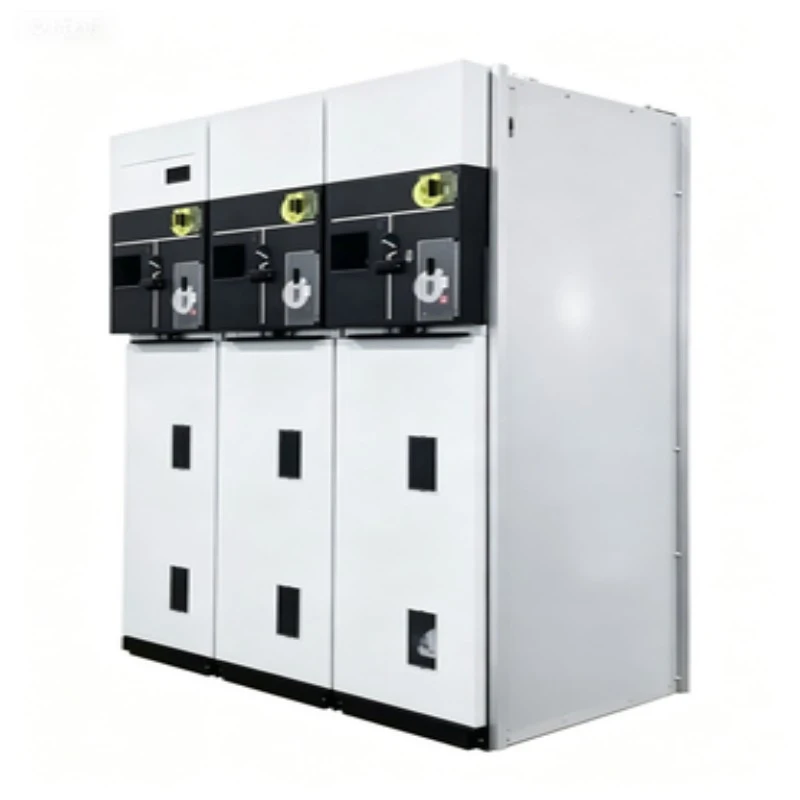

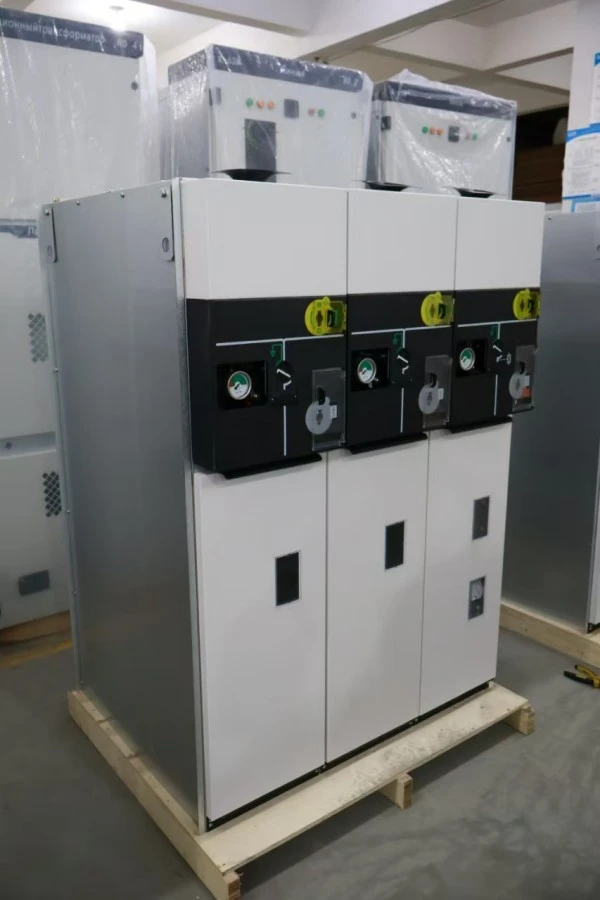

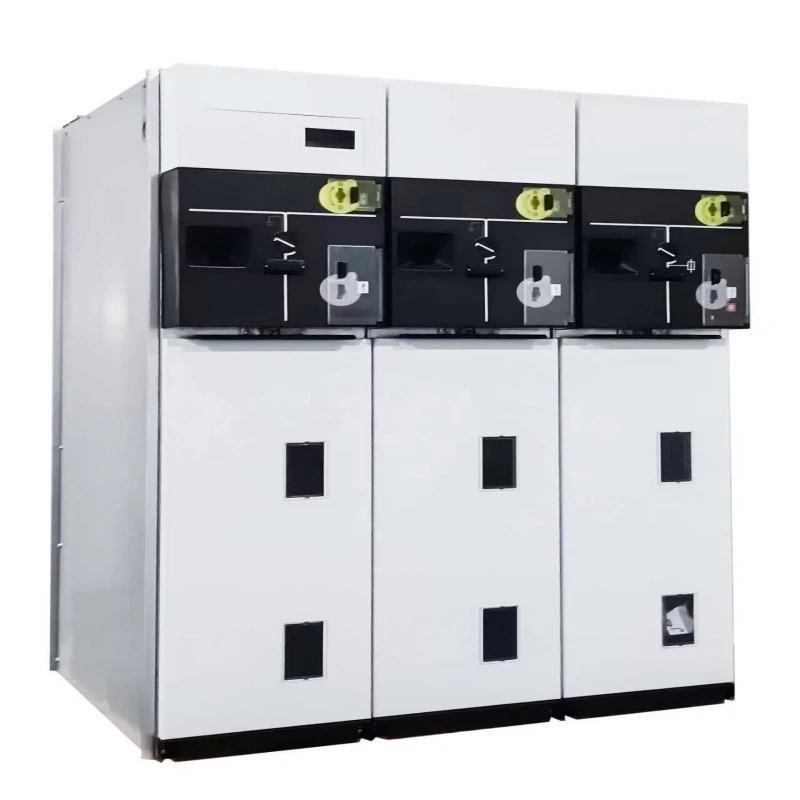

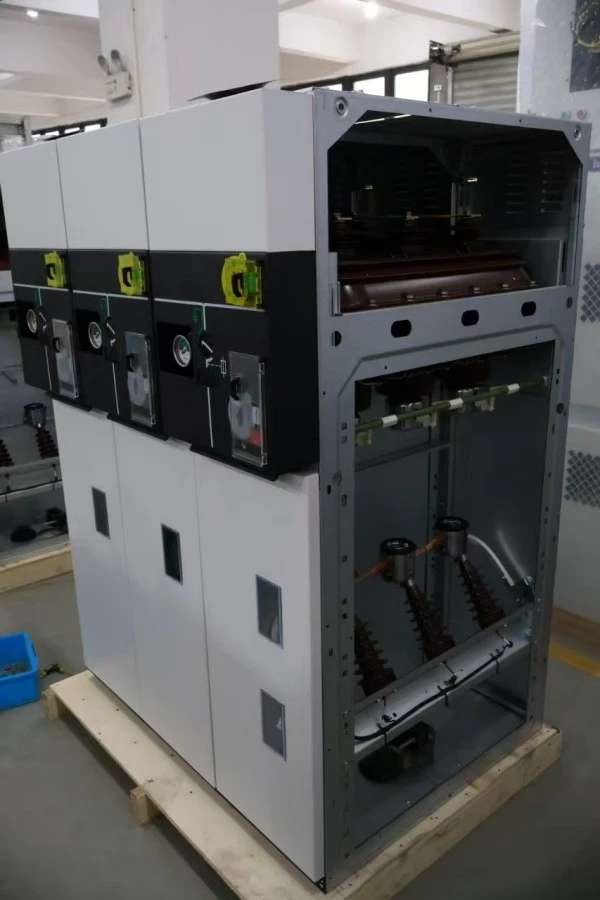

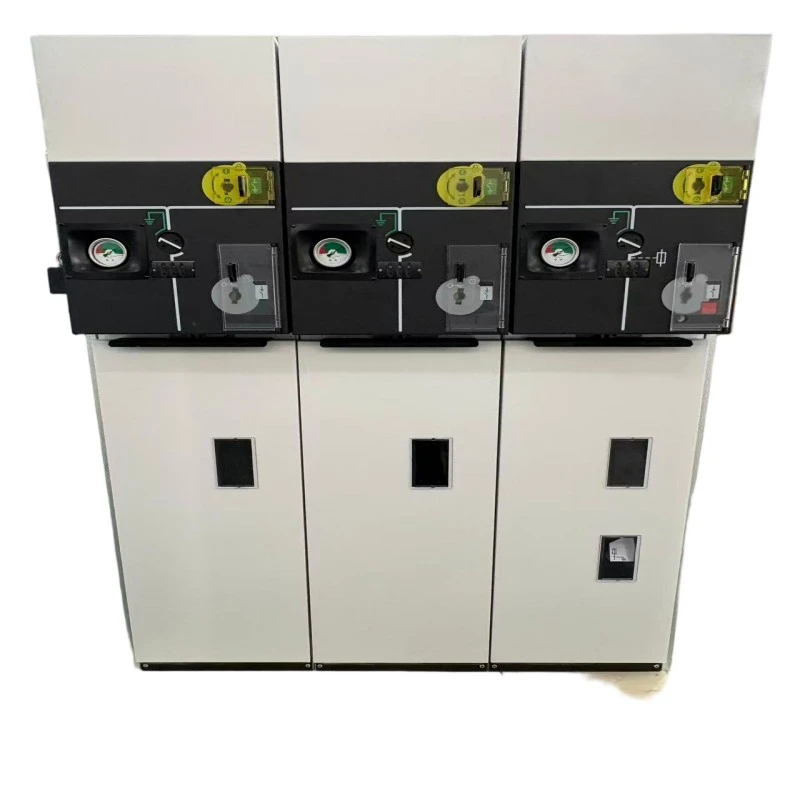

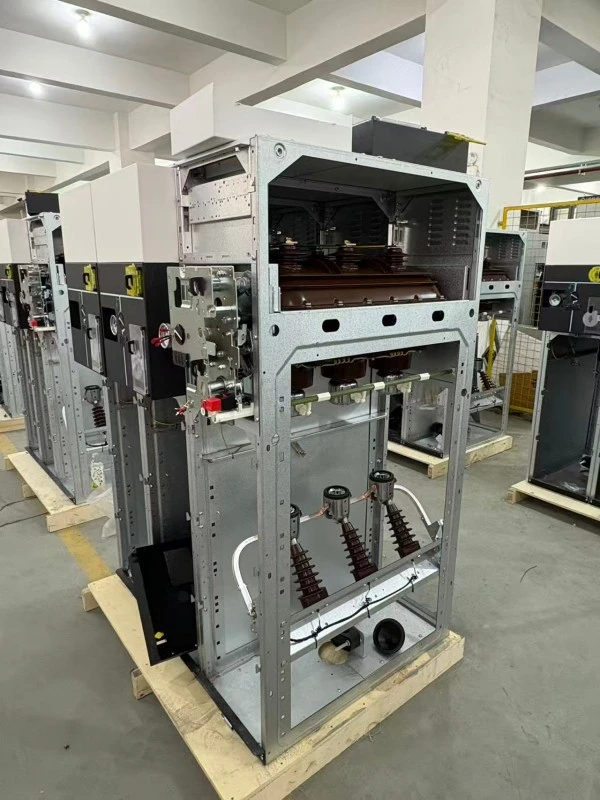

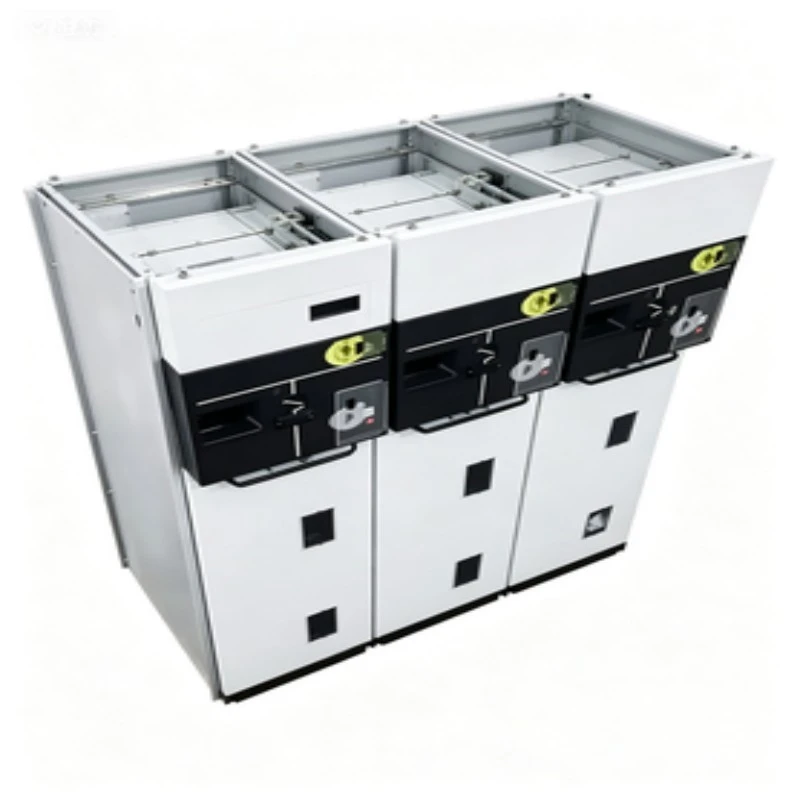

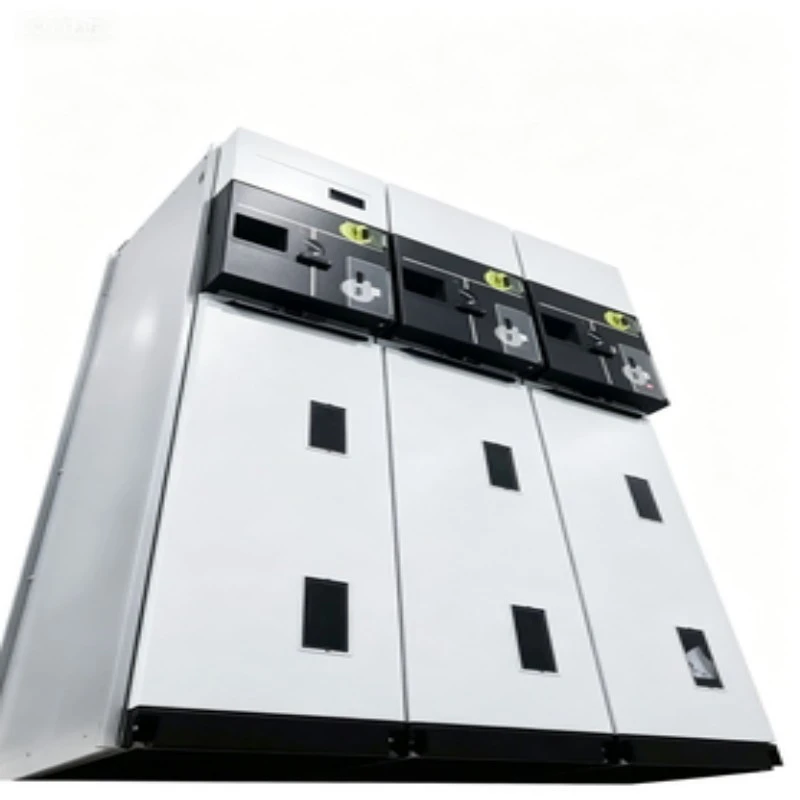

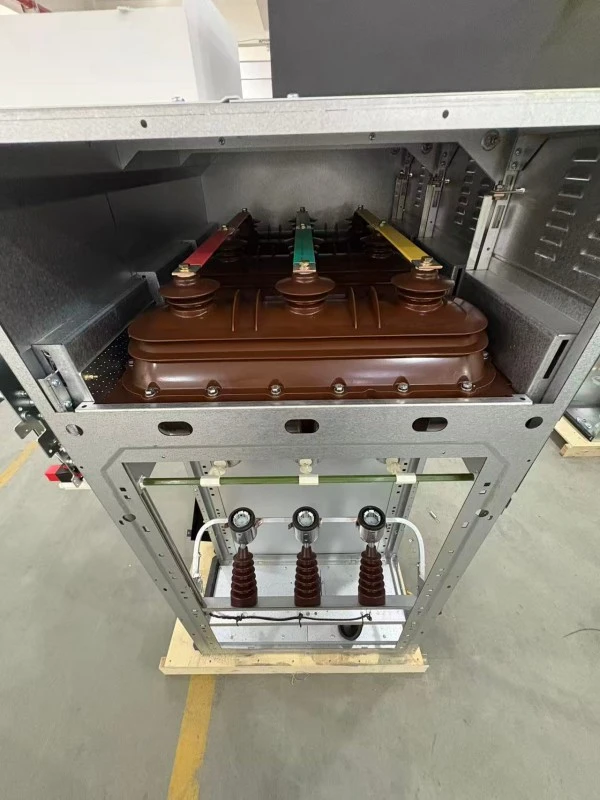

DerSchaltanlageist eine werkseitig montierte, metallgekapselte, SF6-isolierte Schaltanlage für Mittelspannungs-Ringnetze (bis 24 kV/36 kV). Im Gegensatz zum festen TypRMUsDiese ausfahrbare Version verfügt über abnehmbare, auf einem Wagen montierte Schaltgeräte – typischerweise einen Vakuum-Leistungsschalter oder einen SF6-Lasttrennschalter, der zur Wartung, Inspektion oder zum Austausch physisch aus dem Gehäuse gerollt werden kann, ohne die gesamte Sammelschiene abzuschalten.

Was kann es tun?

Diese ausfahrbare Ring-Haupteinheit SF6 erfüllt drei wichtige Funktionen bei der Stromverteilung:

1. Ringnetzwerkverbindung: Verbindet eingehende Einspeisungen aus zwei Richtungen und ermöglicht so eine redundante Stromversorgung.

2. Transformatorschutz: Schaltet und schützt Verteilungstransformatoren bis zu 2500 kVA mithilfe integrierter Sicherungen oder eines Leistungsschalters.

3. Isolierung für Wartungszwecke: Der ausziehbare Mechanismus sorgt für einen sichtbaren Bruchspalt und sorgt so für absolute Sicherheit für das nachgeschaltete Personal.

4. Fehlerunterbrechung --- Unterbricht Kurzschlussströme bis zu 25 kA.

5. Kabelprüfung und Erdung: Erdungsschalter und Kabeltestanschlüsse ermöglichen eine sichere Kabelverlegung.

Jede SF6-RMU-Schaltanlage von Lugao Power entspricht der Norm IEC 62271-200 und bietet sowohl Last-Schalt-/Unterbrechungsfähigkeit als auch Fehlerstromfestigkeit auf kompakter Grundfläche (Breite nur 450 mm pro Schaltfeld).

Produktparameter (Spezifikation)

Hinweis: Technische Parameter können je nach gewählter Konfiguration variieren. Für das endgültige technische Datenblatt wenden Sie sich bitte an Lugao Power.

Produkteigenschaften und Anwendung

Fragen und Antworten zu den Funktionen – Den auszahlbaren Vorteil verstehen

F1: Was macht das ausfahrbare Design besser als eine feste RMU?

A: Eine feste RMU erfordert für die Wartung der Schaltanlage eine vollständige Abschaltung des Schaltschranks. Bei einer ausfahrbaren Schaltanlage Ring Main Unit sf6 rollen Sie das Schaltmodul einfach in die „Trenn“- oder „Test“-Position aus. Die Sammelschiene bleibt unter Spannung und nachgeschaltete Stromkreise können sicher gewartet werden. Die Ausfallzeit reduziert sich von Stunden auf Minuten.

F2: Woher weiß ich, dass sich der Einschubwagen in der richtigen Position befindet?

A: Das Design von Lugao Power umfasst drei unterschiedliche mechanische Positionen – „Verbunden“, „Test“ und „Getrennt“ – jeweils mit taktiler Rückmeldung, visuellen Anzeigen am Stapler und Hilfskontakten für die SCADA-Fernüberwachung. Ein Sicherheitsverschluss deckt feststehende Kontakte automatisch ab, wenn der Stapler ausgefahren wird.

F3: Ist SF6-Gas in dieser ausfahrbaren Ausführung wartungsfrei?

A: Ja. Der SF6-Tank ist lebenslang versiegelt (≥30 Jahre unter normalen Bedingungen). Der Ausfahrmechanismus befindet sich im Niederspannungsraum oder im vorderen Bereich des Fahrzeugs – nicht im Benzintank. Daher beeinträchtigt das Herausziehen des Schalters weder den SF6-Druck noch die dielektrische Integrität. Dies ist ein wesentliches Unterscheidungsmerkmal der ausziehbaren Ringhaupteinheit SF6.

F4: Unterstützt diese RMU die Fernbedienung?

A: Ja. Ausfahrbare Flurförderzeuge können mit motorisierten Mechanismen und Positionsrückmeldesensoren ausgestattet werden, was eine vollständige Ein-/Auslagerung aus der Ferne ermöglicht – kompatibel mit IEC 61850 GOOSE-Nachrichtenübermittlung.

Geeignete Anwendungen für SF6-isolierte Schaltanlagen

Produktionsdetails

Jede ausfahrbare Ringhaupteinheit sf6 wird in unserer ISO 9001-zertifizierten Anlage mit speziellen Montagelinien für feste und ausfahrbare Varianten hergestellt.

Wichtige Produktionsschritte:

1. Tankherstellung --- 3 mm Edelstahl, Roboter-Laserschweißen, 100 % Helium-Lecktest (Leckrate <1×10⁻⁶ mbar·L/s).

2. SF6-Verarbeitung --- Vakuumbefüllung mit Taupunkt ≤ -50 °C, Druck kalibriert bei 20 °C Referenz.

3. Ausfahrbare LKW-Baugruppe – Präzisionsführungsschienen, Anti-Reibungsrollen, selbstausrichtende Primärkontakte (versilbertes Kupfer, 12 μm Dicke).

4. Abstimmung der Verriegelungen: Jede Einheit durchläuft 200 Einsteck-/Entnahmezyklen, um die mechanischen Verriegelungen zu überprüfen.

5. Hochspannungstest --- Netzfrequenzfestigkeit: 42 kV/1 Minute (12 kV-Geräte); Teilentladung <5pC bei 1,2Ur.

6. Temperaturanstiegstest --- Bei 1,1-fachem Nennstrom liegen alle Punkte innerhalb der Standardgrenzen.

7. Eindeutige Seriennummer – zur vollständigen Rückverfolgbarkeit sowohl auf dem Gehäuse als auch auf dem ausfahrbaren Wagen eingraviert.

Qualitätskontrollkontrollpunkte

Verpackung

Jedes ausfahrbare Ringschaltfeld sf6 wird einzeln für den Export verpackt:

Markierungen auf der Kiste:

1. „Mit SF6-Gas gefüllt – nicht fallen lassen“

2. „Ausfahrbares Fahrzeug im Inneren – vorsichtig behandeln“

3. Schwerpunkt, Hebepunkte, zerbrechliche Etiketten

Der ausfahrbare Stapler wird innerhalb der Schalttafel transportiert (in der getrennten Position), um Schäden zu vermeiden. Bei Bestellungen mit mehreren LKWs ist optional eine separate Verpackung möglich.

Kundendienst und Garantie

Garantiezeitraum:

12 Monate ab Inbetriebnahmedatum oder 18 Monate ab Versanddatum (je nachdem, was zuerst eintritt).

Was abgedeckt ist:

1. Alle mechanischen Teile, einschließlich Einschubwagen, Verriegelungen und Rollläden

2. SF6-Gassystem (außer Gasnachfüllung aufgrund kundenseitiger Leckage)

3. Primäre und sekundäre Kontakte

4. Erdungsschaltermechanismus

Was nicht abgedeckt ist:

1. Schäden durch unsachgemäßes Herausziehen/Einsetzen

2. Änderungen an der externen Verkabelung

3. Naturereignisse (Überschwemmung, Blitzschlag)

4. Verbrauchsmaterialien (Sicherungen, Kontrolllampen)

Serviceverpflichtungen:

1. Beantwortung technischer Anfragen: innerhalb von 2 Stunden (Werktage)

2. Ersatzteilversand: innerhalb von 24 Stunden

3. Fehlerbehebung aus der Ferne: kostenloser Videoanruf-Support

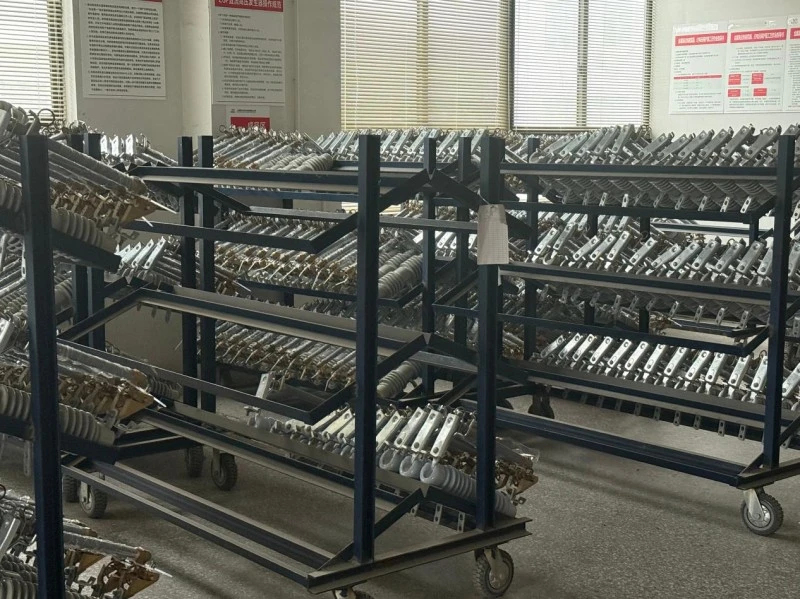

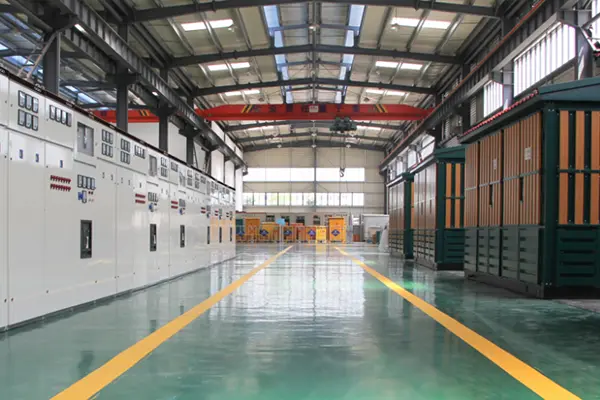

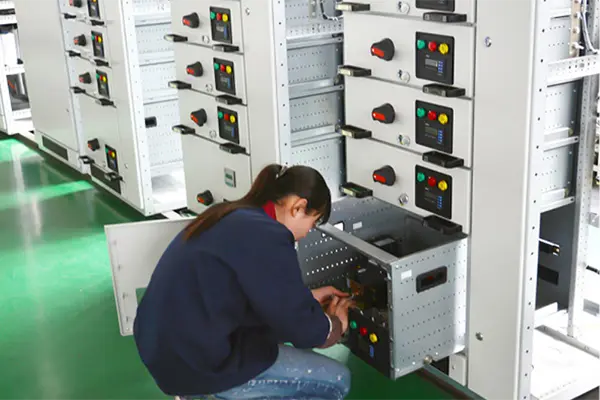

Herstellung und Qualitätskontrolle

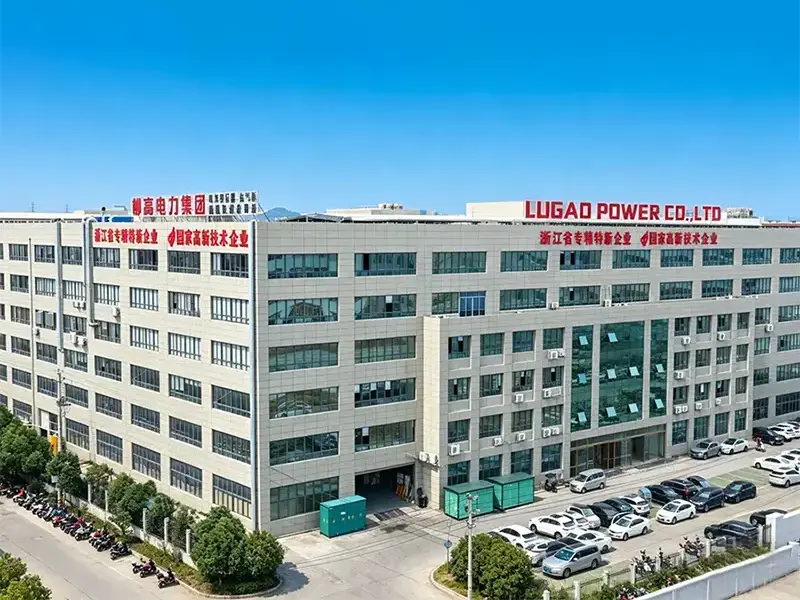

Lugao Power Co., Ltd. ist auf die Forschung und Entwicklung sowie die Herstellung von Hoch-, Mittel- und Niederspannungs-Stromübertragungs- und -verteilungsgeräten, einschließlich Transformatoren, spezialisiert.Schaltanlage, Leistungsschalter, Trennschalter und verwandte elektrische Produkte.

Mit eigenen Produktions-, Engineering- und Testkapazitäten bietet Lugao Power maßgeschneiderte OEM/ODM-Lösungen und Stromverteilungslösungen aus einer Hand für Versorgungsunternehmen, Industrieanlagen, Projekte für erneuerbare Energien und Infrastrukturanwendungen weltweit.
