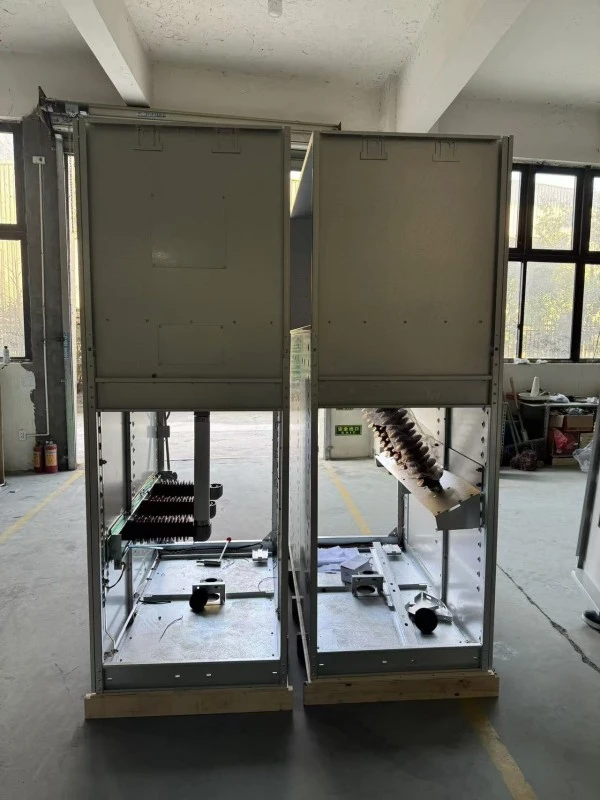

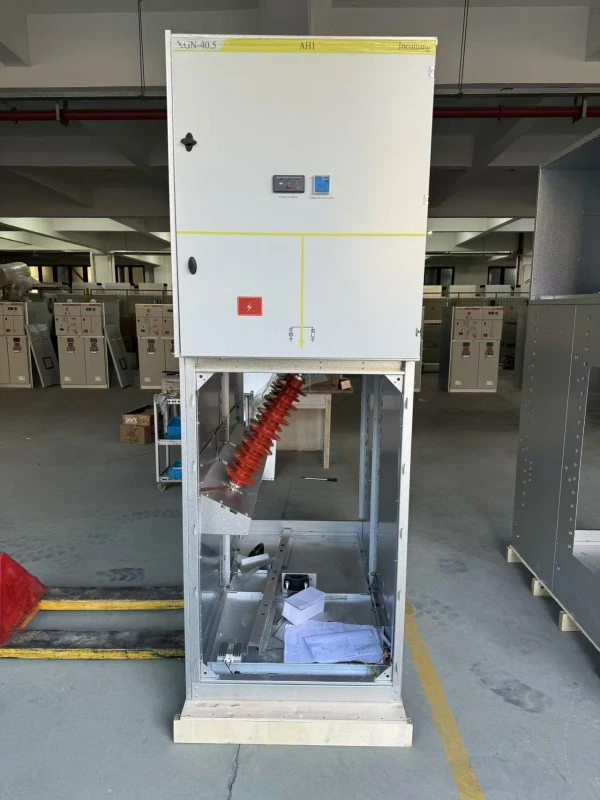

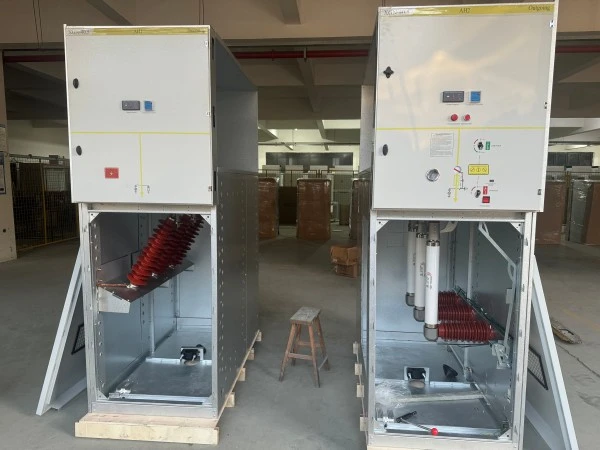

Umweltfreundliche Gasisolierung RMU

Die umweltfreundliche Gasisolierung RMU (Ring-Haupteinheit) ist eine werkseitig montierte, versiegelte, metallgekapselte Mittelspannungsschaltanlage (bis zu 24 kV), die als primäres Isolier- und Lichtbogenlöschmedium ein umweltfreundliches Gasgemisch anstelle von reinem SF6 verwendet. Im Gegensatz zu herkömmlichen SF6-RMUs, die ein hohes Treibhauspotenzial (GWP = 23.500) haben, hat SF₆ laut aktuellen EU-Referenzdaten ein GWP von etwa 24.300. Die Öko-RMU von Lugao Power nutzt entweder eine synthetische Luft, eine N₂/SF₆-Mischung (mit weniger als 10 % SF6) oder ein Gas auf Fluorketonbasis (C5-FK). Diese Gase sind ungiftig, nicht brennbar und haben einen GWP von unter 1 (für synthetische Luft) bzw. unter 600 (für C5-FK), verglichen mit 23.500 für reines SF6.

Produktvorteile

Warum wählen?Lugao Powers Eco-Gas-RMU gegenüber SF6-Alternativen?

Produktmerkmale

Funktionsliste mit technischen Erläuterungen

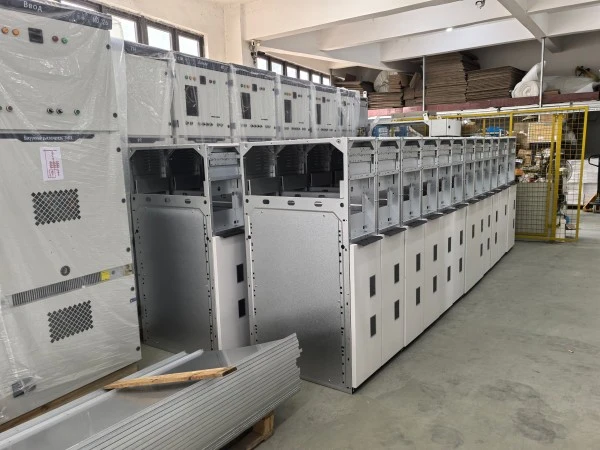

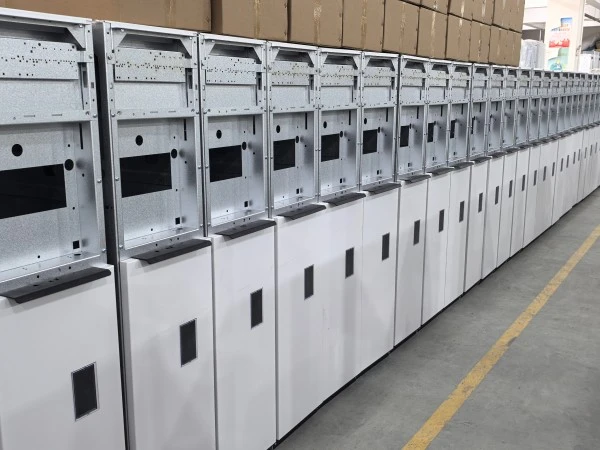

Produktionsdetails

Wie Lugao Power die Eco-Gas-RMU herstellt

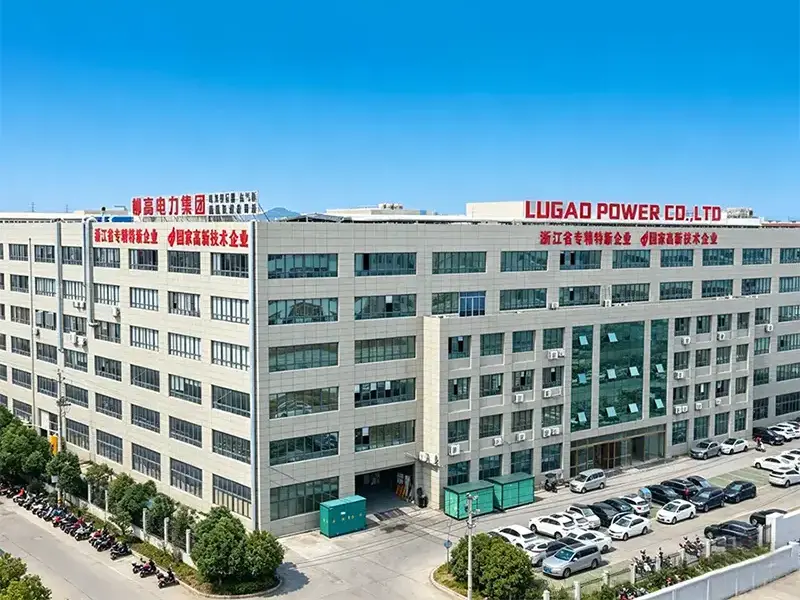

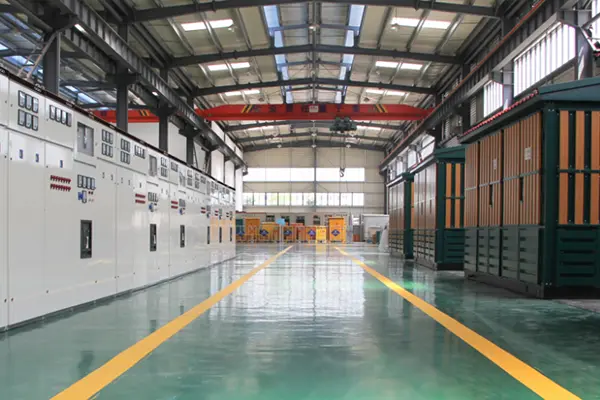

Jede umweltfreundliche Gasisolierungs-RMU wird in unserem nach ISO 9001:2021 und ISO 14001 zertifizierten Werk in Wenzhou, China, hergestellt. Der Herstellungsprozess ist – anders als bei SF6-Produktionslinien – speziell auf die Handhabung von Ökogasen abgestimmt.

Schritt-für-Schritt-Produktionsprozess

1. Tankherstellung

● 3 mm Edelstahl (AISI 304) – lasergeschnitten, robotergebogen, im automatisierten MIG-Verfahren geschweißt.

● 100 % Helium-Leckerkennung: Tank in Vakuumkammer eingetaucht; Heliumsprühtest – Leckrate <1×10⁻⁶ mbar·L/s (20x strenger als IEC-Anforderung).

2. Komponentenmontage

● Schaltmechanismus mit drei Positionen, montiert im Reinraum (Klasse 100.000).

● Kupferkontakte versilbert (15μm Dicke) – sorgt für geringen Kontaktwiderstand (<30μΩ).

● Verschlussmechanismus – Edelstahl, Nockenantrieb.

3. Vakuumverarbeitung

● Tank 8 Stunden lang unter Vakuum (<10 Pa) auf 80 °C erhitzt – entfernt Feuchtigkeit (Ziel <10 ppm).

● Verhindert interne Kondensation und dielektrischen Durchschlag.

4. Ökogas-Befüllung

● Gasmischung in spezieller Mischstation zubereitet (Genauigkeit ±1 %).

● Für C5-FK-Mischung: C5-FK (Fluorketon) + CO₂ + O₂ (Spuren).

● Fülldruck: 0,04 MPa relativ bei 20°C.

● Jeder Tank hat eine Seriennummer und ein Etikett mit der Gaszusammensetzung.

5. Abschließende elektrische Prüfung

● Netzfrequenzfestigkeit: 42 kV/1 Minute (12-kV-Geräte).

● Blitzimpuls: 75 kV Spitze (1,2/50 μs).

● Teilentladung: <5pC bei 1,2Ur (12kV = 14,4kV Prüfspannung).

● Kontaktwiderstandsmessung: Vermerkt im Prüfzertifikat.

● Mechanischer Funktionstest: 50 Öffnungs-/Schließzyklen – keine Änderung des Gasdrucks.

6. Überprüfung der Verriegelung

● Alle mechanischen Verriegelungen mit Messstiften getestet – Kraftmessung aufgezeichnet.

7. Verpackung

● Gasgefüllte Einheit, versiegelt mit Transportkappe am Ventil.

● Manometer mit Schaumstoffabdeckung geschützt

Meilensteine ​​der Qualitätskontrolle

Kundendienst und Garantie

Garantiezeitraum:

12 Monate ab Inbetriebnahmedatum oder 18 Monate ab Versanddatum (je nachdem, was zuerst eintritt).

Von der Garantie abgedeckt:

1. Alle mechanischen Teile (Schaltmechanismus, Verriegelungen, Erdungsschalter, Anzeigen)

2. Unversehrtheit des Gastanks (Leckage aufgrund von Herstellungsfehlern)

3. Primäre und sekundäre Kontakte

4. Ökogas-Zusammensetzung (falls Werksbefüllung vom Zertifikat abweicht)

5. Manometer und Dichtemonitor

Nicht abgedeckt:

1. Schäden durch unsachgemäße Lagerung oder Installation (z. B. Herunterfallen des Geräts)

2. Äußere Korrosion durch aggressive Umgebung (z. B. Chemieanlage)

3. Naturereignisse (Erdbeben, Überschwemmung, Blitzschlag)

4. Verbrauchsmaterialien (Sicherungen, Kontrolllampen, Batterien)

Häufig gestellte Fragen

F1: Welches Gas wird genau in der RMU zur umweltfreundlichen Gasisolierung verwendet?

A: Lugao Power bietet zwei Optionen:

● Option A (Wirtschaftlichkeit): N₂ + 10 % SF₆-Mischung – GWP ≈ 2.350 (immer noch 90 % niedriger als reines SF₆).

● Option B (grüne Prämie): C5-FK (Fluorketon) + CO₂ + O₂ – GWP < 600, kein PFAS, geeignet für Projekte, die die Abhängigkeit von SF₆-Isoliergasen mit hohem GWP reduzieren möchten.

Beide sind ungiftig, nicht brennbar und gemäß IEC 62271-200 zugelassen.

F2: Ist die Gasleistung identisch mit der von SF6?

A: Ja, bei gleichem Betriebsdruck (0,04–0,05 MPa) sind die Spannungsfestigkeit und die Lichtbogenlöschfähigkeit gleichwertig. Unsere umweltfreundliche RMU besteht die gleichen Typprüfungen wie SF6-Geräte: 42 kV Spannungsfestigkeit, 20 kA Kurzschlussfestigkeit und 50 mechanische Betätigungen.

F3: Was passiert, wenn das Gas austritt? Ist es gefährlich für Arbeitnehmer?

A: Ökogas ist ungiftig (im Gegensatz zu SF6, das bei Lichtbogenbildung giftige Nebenprodukte erzeugen kann). Allerdings könnten große Lecks in engen Räumen Sauerstoff verdrängen. Die RMU von Lugao Power verfügt über einen Niederdruckalarm. Lüften Sie bei Auslösung den Raum vor dem Betreten. Das Gas selbst kann in kleinen Mengen sicher eingeatmet werden (ähnlich der CO₂-Feuerlöscherentladung).

F4: Kann ich das Gas bei Bedarf vor Ort nachfüllen?

A: Der Tank ist lebenslang versiegelt. Unter normalen Bedingungen (Leckrate <0,1 % pro Jahr) sollte es nie nötig sein, ihn nachzufüllen. Sollte jedoch ein Ventil beschädigt sein, stellt Lugao Power Nachfüllsets mit der genauen Gasmischung zur Verfügung. Wir raten davon ab, lokales SF6 zu verwenden – das würde dem Umweltzweck zuwiderlaufen.

F5: Ist Ihre umweltfreundliche Gasisolierung RMU teurer als SF6?

A: Die Anschaffungskosten sind aufgrund der Gasmischung und der speziellen Produktionslinie etwa 8–12 % höher. Jedoch:

1. Sie vermeiden zukünftige SF6-Rückgewinnungskosten

2. Sie haben Anspruch auf steuerliche Anreize für umweltfreundliches Bauen (z. B. in Singapur, EU).

3. Viele Versorgungsunternehmen zahlen bei ihrer Beschaffungsbewertung inzwischen einen Aufschlag für SF6-freie Schaltanlagen.

4. Über einen Lebenszyklus von 20 Jahren ist die Öko-RMU von Lugao kostenneutral oder günstiger.

F6: Über welche Zertifizierungen verfügt diese RMU?

A: Vollständige IEC 62271-200-Typprüfungen (KEMA-zertifiziert). Zusätzlich:

● ISO 14001 (Fertigungsumweltmanagement)

● CE-Kennzeichnung

● Chinesisch GB/T 3906

F7: Kann ich ein bestehendes SF6-RMU-Panel mit Ökogas nachrüsten?

A: Nein, das Gashandhabungssystem, die Dichtungen und die Druckeinstellungen sind unterschiedlich. Allerdings Lugao Power’sgasisolierte RMUhat die gleichen Außenabmessungen und Sammelschienenabstände wie die meisten Standard-SF6-RMUs. Dies ermöglicht einen „Drop-in“-Austausch ohne Bauarbeiten.
