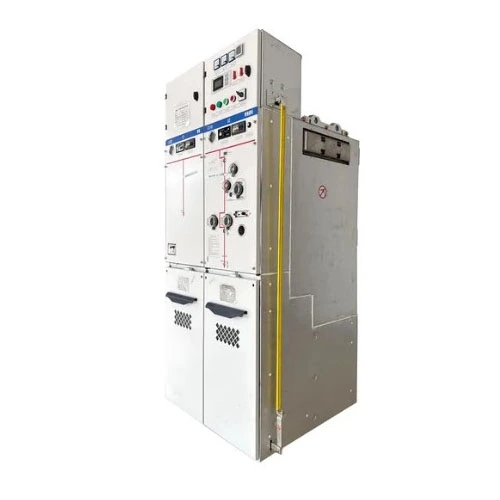

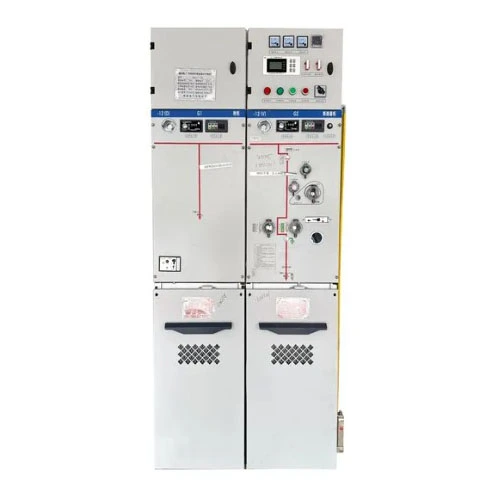

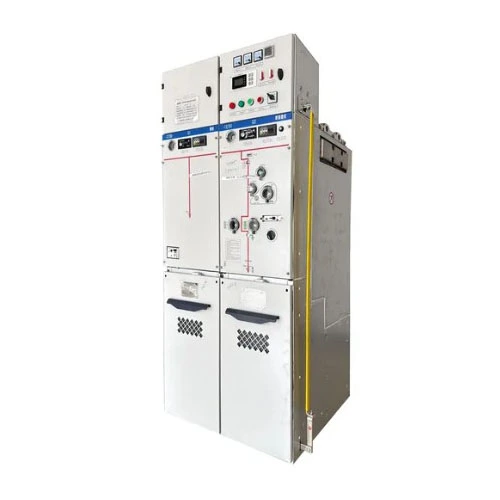

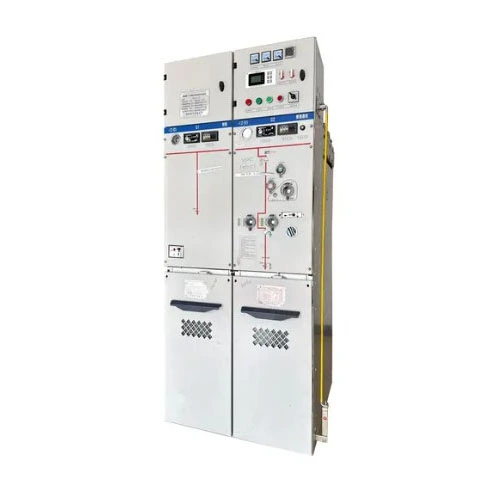

SF6-gasisolierte kompakte RMU-Schaltanlage mit Metallgehäuse

Die mit SF6-Gas isolierte kompakte metallgekapselte RMU-Schaltanlage ist eine komplette Stromverteilungseinheit, die Hochspannungsschaltgeräte, Sammelschienen, Erdungsschalter und andere Kernkomponenten vollständig in einem mit SF6-Gas als Isoliermedium gefüllten Edelstahl-Gastank umschließt.

Dieses Produkt wird hauptsächlich in 12-kV-/24-kV-Stromversorgungssystemen verwendetRinghaupteinheit (RMU)Anwendungen oder Terminal-Stromverteilung.

Was kann es tun?

Einfach ausgedrückt ermöglicht es die Stromverteilung, das Schalten, den Schutz und die Steuerung. Zu den spezifischen Funktionen gehören:

1. Ein- und Ausschalten des Laststroms – normale Leitungsumschaltung.

2. Kurzschlussstrom herstellen und unterbrechen – in Kombination mit Sicherungen oder Leistungsschaltern den Stromkreis bei Fehlern schnell unterbrechen, um Transformatoren und Leitungen zu schützen.

3. Isolierung und Erdung – bietet einen sichtbaren Trennpunkt und eine Erdungsfunktion, um die Sicherheit des Wartungspersonals zu gewährleisten.

4. Kabelanschluss und -schutz – fungiert als Eingangs-/Ausgangseinheit und bietet Überstrom- und Kurzschlussschutz für Kabelleitungen.

Dank seiner vollständig abgedichteten Konstruktion eignet sich dieses Produkt besonders für raue Umgebungen (z. B. große Höhe, Luftfeuchtigkeit, Salzsprühnebel, starker Staub) oder Standorte mit begrenztem Gelände (z. B. Gewerbezentren, Wohnkomplexe, Windparks). Es ist ein idealer Ersatz für herkömmliche luftisolierte Ringkabeleinheiten.

Produktparameter (Spezifikation)

Im Folgenden sind die technischen Standardparameter der SF6-gasisolierten, kompakten, metallgekapselten RMU-Schaltanlage aufgeführt, die von hergestellt wirdLugao Power Co., Ltd.:

Produktmerkmal und Anwendung (Q&A-Format)

F1: Was ist das größte Merkmal dieser SF6-gasisolierten kompakten RMU-Schaltanlage mit Metallgehäuse?

A: Das größte Merkmal ist die extreme Kompaktheit und das vollständig isolierte Design. Im Vergleich zu herkömmlichen luftisolierten RMUs reduziert unser Produkt das Volumen um etwa 70 % und behält gleichzeitig eine überlegene elektrische Leistung bei. Alle stromführenden Hochspannungsteile sind vollständig in einem Gastank aus Edelstahl versiegelt und können durch äußere Kondensation, Verschmutzung oder kleine Tiere nicht beeinträchtigt werden. Dadurch ist ein 30-jähriger wartungsfreier Betrieb gewährleistet. Darüber hinaus verfügt unser SF6-isoliertes Ringkabel über einen modularen Aufbau, der eine flexible Kombination von Einspeise-/Abgangseinheiten, Dosiereinheiten, PT-Einheiten usw. je nach Benutzeranforderungen ermöglicht.

F2: Wie zuverlässig ist es in rauen Umgebungen?

A: Äußerst zuverlässig. Der Gastank wird mittels Laserschweißen und Helium-Leckerkennung hergestellt, wobei die jährliche Leckrate unter 0,1 % liegt und eine langfristige Stabilität des SF6-Gasdrucks gewährleistet ist. Selbst bei extremer Kälte von -40 °C oder hohen Temperaturen von +55 °C oder in Höhen bis zu 3000 Metern behält unser Produkt seinen Nennisolationsgrad bei. Viele Kunden haben diese kompakte RMU-Schaltanlage in Windparks und Bergwerken an der Küste installiert, wo sie jahrelang ohne Zwischenfälle durch Isolationsüberschläge funktioniert.

F3: Welche Sicherheitsdesigns hat das Produkt?

A: Sicherheit hat für uns oberste Priorität. Das Produkt verfügt über ein „Fünf-Prävention“-Verriegelungssystem (verhindert eine fehlerhafte Betätigung des Leistungsschalters, verhindert das Schalten von Isolatoren unter Last, verhindert das Schließen des Erdungsschalters unter Spannung, verhindert die Einspeisung bei geschlossener Erde und verhindert das Eindringen in spannungsführende Bereiche). Darüber hinaus verfügt der Gastank über eine Störlichtbogenfestigkeit von IAC AFLR 20 kA/1 s und verfügt über Druckentlastungskanäle, die die Lichtbogenenergie in einen sicheren Bereich außerhalb des Gehäuses leiten. Ein Beobachtungsfenster auf dem Bedienfeld bietet einen klaren Überblick über den Isolationslückenstatus.

F4: Für welche spezifischen Anwendungsszenarien ist es geeignet?

A: Unser Produkt wird häufig in den folgenden Szenarien eingesetzt:

● Städtische Wohnkomplexe, Gewerbegebäude – als Haupteingangs- und -verteilungseinheiten in Umspannwerken, wodurch Platz gespart wird.

● Windparks, Photovoltaikkraftwerke – als RMU-Einheiten in kompakten Umspannwerken, die Temperaturschwankungen standhalten.

● Industrieparks, Fabriken – Schutz kleiner und mittlerer Transformatoren, Ersatz herkömmlicher Ausfallsicherungen.

● U-Bahnen, Tunnel, Flughäfen – hochzuverlässige Stromversorgungsknoten, die niedrige Ausfallraten erfordern.

● Rechenzentren – erstklassige Lasten mit extrem hohen Anforderungen an die Versorgungskontinuität, die eine automatische Standby-Stromübertragung mit Automatisierung ermöglichen.

● Bergwerke, Häfen – staubige, feuchte Umgebungen, in denen eine vollständig abgedichtete Konstruktion ein klarer Vorteil ist.

Ganz gleich, ob Sie eine oder Hunderte von SF6-gasisolierten kompakten RMU-Schaltanlagen mit Metallgehäuse benötigen, wir können standardisierte oder kundenspezifische Lösungen anbieten.

Produktionsdetails (Vorteile gegenüber der Konkurrenz)

Detaillierter Vergleich: Lugao Power vs. gewöhnliche Marken

Unsere wichtigsten Differenzierungsvorteile:

1. Wirklich „wartungsfrei“: Herkömmliche Marken behaupten, wartungsfrei zu sein, weisen jedoch eine jährliche Gasleckrate von >1 % auf und müssen alle 3–5 Jahre nachgefüllt werden.Lugao PowerVerwendet einen Doppeldichtungsring + eine Metall-Hartdichtungsstruktur mit einer jährlichen Leckagerate ≤0,1 % – kein Nachfüllen innerhalb der vorgesehenen Lebensdauer erforderlich.

2. Extreme Anpassungsfähigkeit an die Umgebung: Unser Produkt hat die Typtests bei -45 °C bei niedrigen Temperaturen und +60 °C bei hohen Temperaturen sowie einen 720-stündigen Salzsprühnebeltest (normal = 96 Stunden) bestanden – geeignet für Küsten- und Alpenregionen.

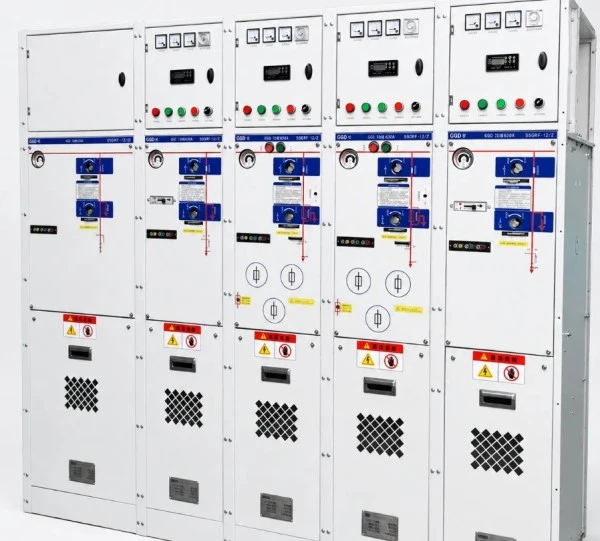

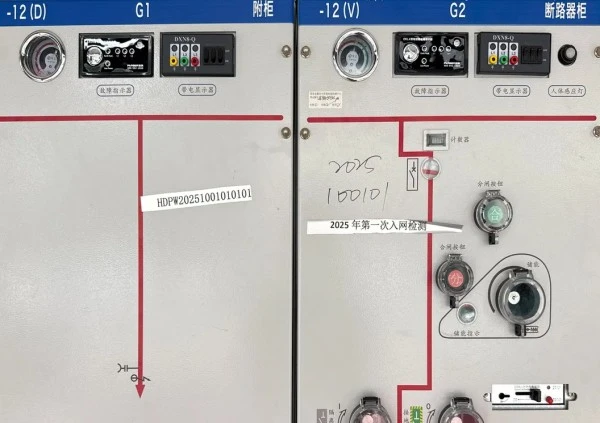

3. Benutzerfreundliche Bedienung: Schalterpositionen, Erdungsstatus und Offen-/Geschlossen-Zustand sind alle auf dem Bedienfeld farblich gekennzeichnet, und der Bediengriff bietet Force-Feedback, um Fehlbedienungen zu verhindern.

4. Höhere Kurzschlussfestigkeit: Standard erfordert 20 kA/3 s; Wir entwerfen mit einer Marge von 25 kA/3s und einer Spitzenfestigkeit von 63 kA – was den Branchendurchschnitt um 15 % übertrifft.

Häufig gestellte Fragen (FAQ)

F1: Ist das SF6-Gas in dieser mit SF6-Gas isolierten kompakten RMU-Schaltanlage mit Metallgehäuse umweltfreundlich? Wird es später auslaufen?

A: Derzeit ist SF6 nach wie vor das beste Isoliergas, wir haben jedoch bereits umweltfreundliche Versionen (C4 oder trockene Luft) entwickelt. Der Gastank des von Ihnen gekauften Geräts ist äußerst gut abgedichtet und weist über 30 Betriebsjahre hinweg nur minimale Leckagen auf. Wenn in Zukunft eine umweltfreundliche Nachrüstung erforderlich ist, können wir einen kompletten Gastank-Ersatzservice anbieten.

F2: Was soll ich tun, wenn der Gasdruck während des Betriebs abfällt?

A: Unser Produkt wird standardmäßig mit einem Gasdichtemessgerät (mit Niederdruck-Alarmkontakt) geliefert. Sinkt der Druck auf 0,25 bar (relativ), wird ein Alarmsignal an die Steuerung gesendet. Zu diesem Zeitpunkt sollte ein Stromausfall beantragt werden, und unser Kundendienstteam kommt vorbei, um nach Lecks zu suchen und SF6 nachzufüllen. Unter normalen Umständen ist ein Nachfüllen aufgrund von Leckagen fast nie erforderlich.

F3: Kann das Produkt an bestehende Vertriebsautomatisierungssysteme angepasst werden?

A: Absolut. Unser SF6-Gas in dieser mit SF6-Gas isolierten kompakten RMU ist mit DTU-Schnittstellen und Platz für elektrische Antriebsmechanismen reserviert. Durch Hinzufügen eines Elektromoduls und von Steuerkabeln kann es an die Kommunikationsprotokolle IEC 60870-5-101/104 oder Modbus angeschlossen werden, um Fernöffnen/-schließen, Strom-/Spannungsablesung und Hochladen von Fehleranzeigen zu ermöglichen.

Warum sollten Sie sich für Lugao Power entscheiden?

Gegründet im Jahr 2016:Lugao Power ist ein professioneller Hersteller von Mittel- und Hochspannungs-Stromübertragungs- und -verteilungsgeräten mit eigener Fabrik und integrierten Forschungs- und Entwicklungs-, Produktions- und Vertriebskapazitäten.

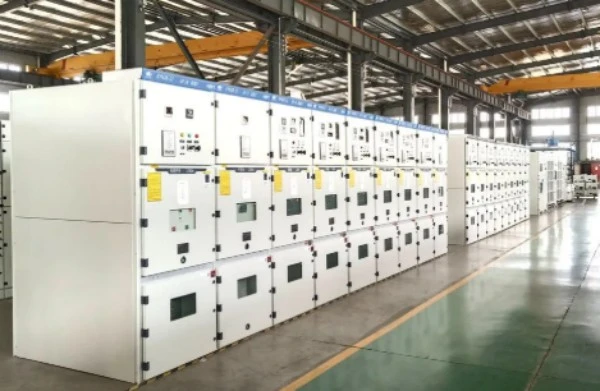

Über 3.000 m² große Produktionsstätte:Unsere Produktionsanlage unterstützt die Herstellung, Montage, Inspektion und Prüfung von Leistungstransformatoren, RMUs, Schaltanlagen und anderen Stromverteilungsgeräten.

Über 30 Länder bedient:Lugao Power-Produkte wurden in mehr als 30 Länder exportiert und dienen Stromnetzen, Industrie, Infrastruktur, erneuerbaren Energien und anderen internationalen Projekten.

ISO9001- und SGS-zertifiziert:Unser Qualitätsmanagement und unsere Produktionsprozesse werden durch ISO 9001- und SGS-Zertifizierungen unterstützt. Geeignete Produkte sind auch mit CE- und CCC-Zertifizierung erhältlich.

Über 60 technische Mitarbeiter:Unser technisches Team unterstützt Produktdesign, Projektkonfiguration, maßgeschneiderte Lösungen und technische Dokumentation für unterschiedliche Stromverteilungsanforderungen.

Projektunterstützung direkt ab Werk:Von der Produktauswahl und dem technischen Design bis hin zu Herstellung, Prüfung, Lieferung und Kundendienst bietet Lugao Power integrierte Unterstützung für globale Energieverteilungsprojekte.
