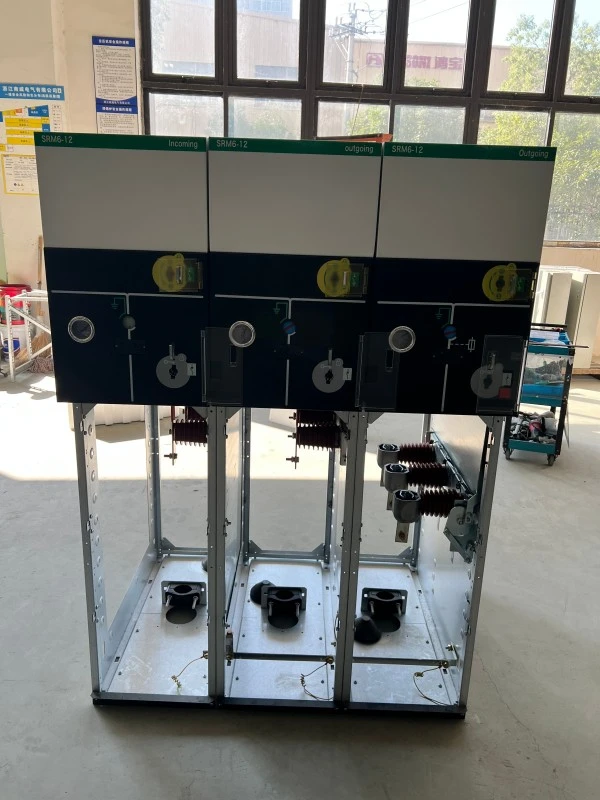

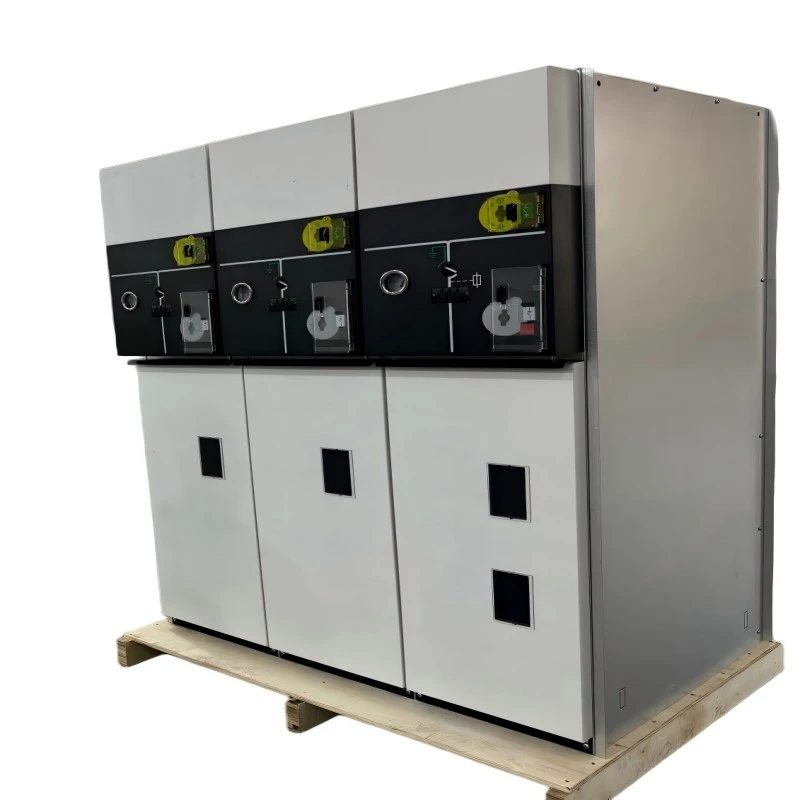

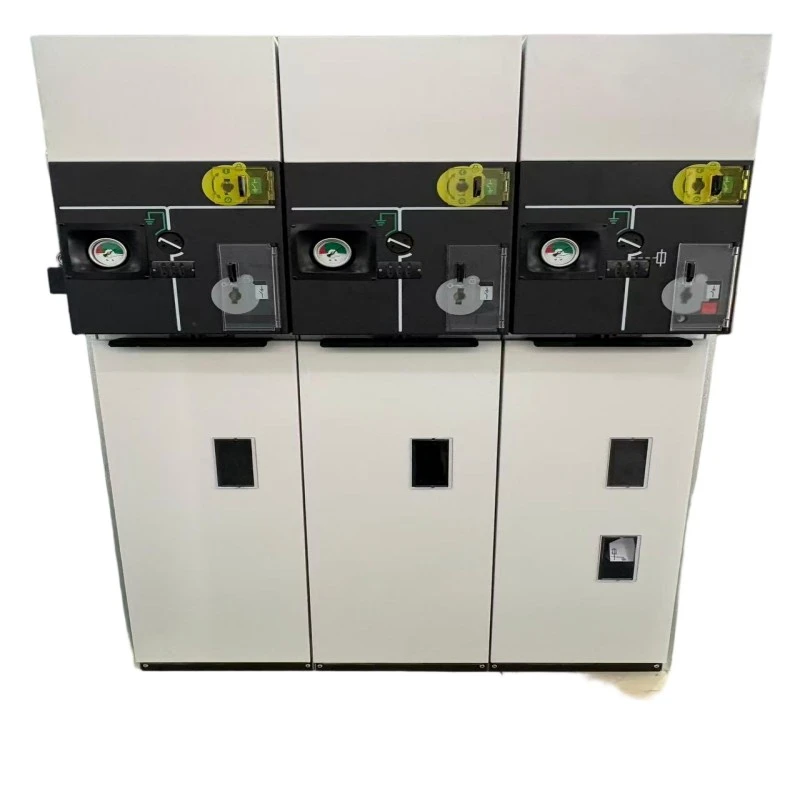

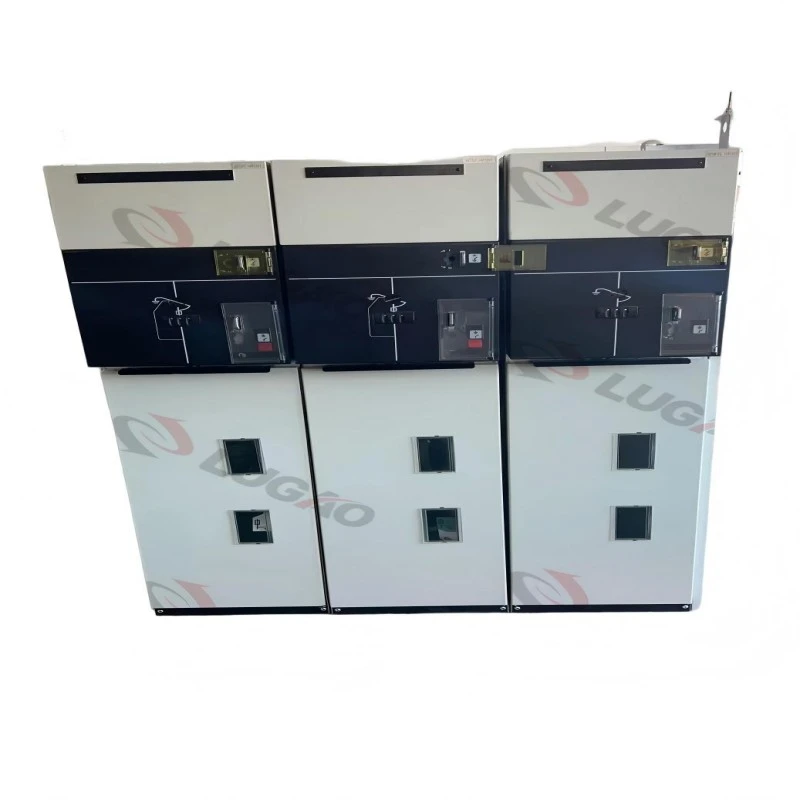

Metallgekapselte RMU mit niedrigem Gas-Interlock-System

Das metallgekapselte Low Gas Interlock System RMU (Ring-Haupteinheit) ist eine werksmontierte, typgeprüfte Schaltanlage für Mittelspannungsverteilungsnetze (bis 24 kV). Es kombiniert SF6-isolierte oder SF6-freie Gastechnologie mit einem mechanischen und elektrischen Niedergasdruck-Verriegelungssystem.

Was es macht:

Die RMU verbindet, isoliert und schützt Transformatoren und Kabelstromkreise in Ringnetzen sicher. Das „Low Gas Interlock System“ verhindert automatisch den Betrieb (Schließen oder Erden), wenn der interne Gasdruck unter sichere Schwellenwerte fällt, wodurch das Risiko interner Lichtbögen aufgrund unzureichender Spannungsfestigkeit vermieden wird. Die metallgekapselte Konstruktion bietet robusten physischen Schutz und elektromagnetische Abschirmung.

Schlüsselfunktionen:

● Lastmachen/-brechen

● Erdungsschalterbetrieb mit Verriegelung

● Fehlerstromschutz (mit Sicherung oder Relais)

● Alarm und Sperre bei niedrigem Gasdruck

● Sichtbare Isolierung unter dem Metallgehäuse

Jede metallgekapselte RMU des Low Gas Interlock Systems von Lugao Power entspricht den Normen IEC 62271-200 und GB/T 3906 und gewährleistet so eine nahtlose Integration in intelligente Netze.

Produktparameter (Spezifikation)

Produkteigenschaften und Anwendung

Kernfunktionen (mit Q&A-Bereich)

Merkmal 1: Verriegelungsmechanismus für niedrigen Gasdruck

Verhindert das Schließen oder Erden, wenn die Gasdichte nicht ausreicht.

Mechanische Sperre + Rückmeldung des Hilfskontakts an RTU.

Merkmal 2: Metallumschlossener, vollständig versiegelter Tank

Edelstahltank mit Laserschweißung.

Keine äußeren freiliegenden spannungsführenden Teile.

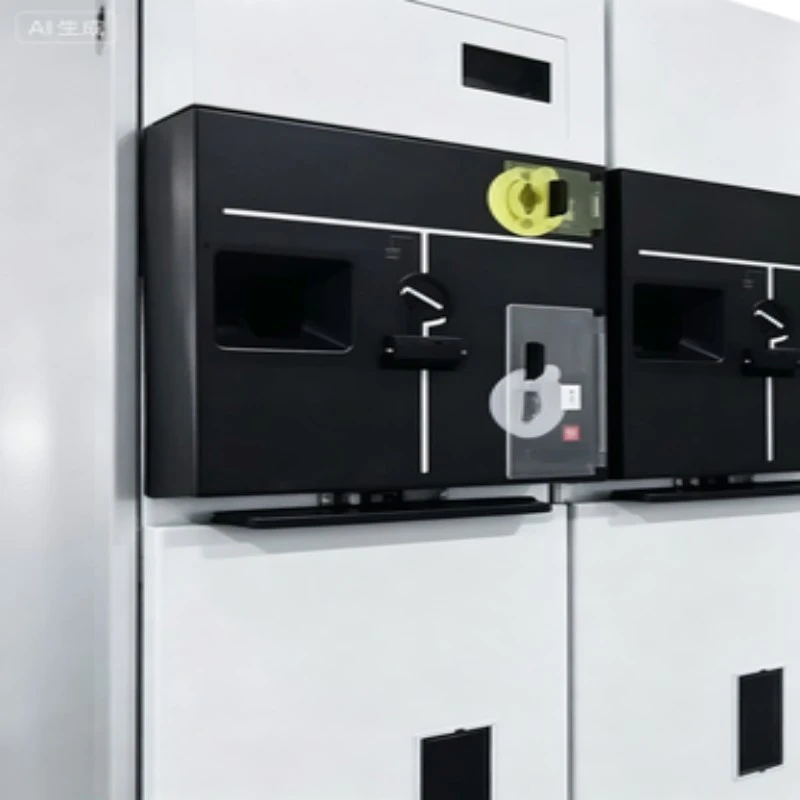

Merkmal 3: Integrierte mechanische/elektrische Verriegelungen

●Lastschalter – Erdungsschalter – Verriegelungskette der vorderen Abdeckung.

Vorkehrungen für Schlüssel- und Vorhängeschloss.

Merkmal 4: Kompaktes und modulares Design

Breite nur 375 mm pro Einheit.

Beidseitig erweiterbar.

Merkmal 5: Wartungsfreundliches Gassystem

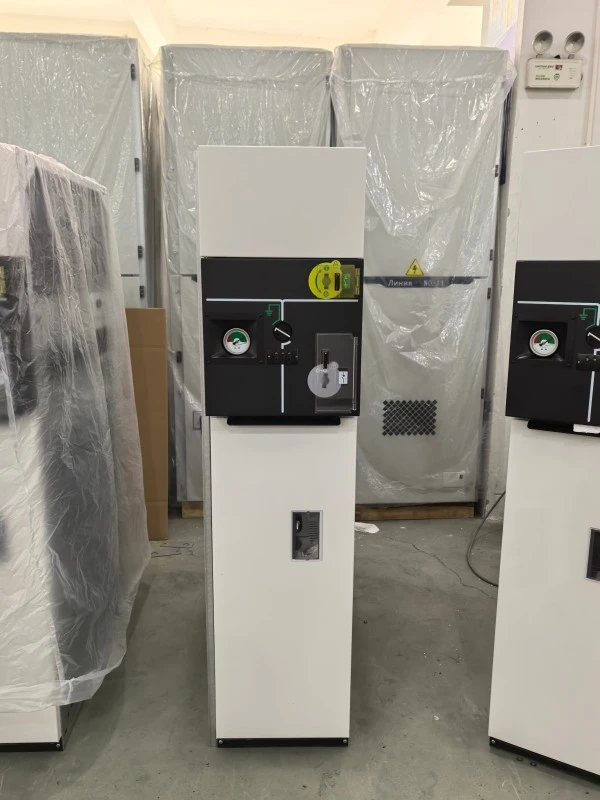

Selbstdichtende Ventile; Gasdruckmesser mit rot markierter Unterdruckzone.

Anwendungen

1. Sekundäre Vertriebsnetze (Wohn- und Gewerbekomplexe)

2. Wind-/Solarstrom-Sammelstationen (Umweltanpassungsfähigkeit)

3. Schaltanlagenräume für die Ladestation für Elektrofahrzeuge

4. Backup-Feeder für Rechenzentren

5. Ringnetzwerke von Industrieanlagen

Fragen und Antworten – ausführlicher Einblick in die Produktmerkmale

F1: Beeinflusst die Gasunterbrechung die normale Betriebsgeschwindigkeit?

A: Nein. Unter Normaldruck ist die Verriegelung transparent. Erst wenn Gas austritt (z. B. aufgrund von Alterung der Dichtung), greift die Verriegelung ein – normalerweise nach mehr als 10 Jahren. Es fügt beim routinemäßigen Umschalten keine Verzögerung hinzu.

F2: Was ist das typische Gasnachfüllintervall?

A: Für die SF6-Version >20 Jahre unter normalen Bedingungen. Die Sperre bei niedrigem Gasgehalt löst schon lange vor dem kritischen Wert einen Alarm aus und ermöglicht so eine geplante Wartung.

F3: Ist die metallgekapselte RMU des Low Gas Interlock Systems für die Smart-Grid-Automatisierung geeignet?

A: Absolut. Jede Einheit verfügt über Hilfskontakte für Alarm bei niedrigem Gasgehalt, Sperrstatus und Schalterposition – kompatibel mit IEC 61850 über RTU.

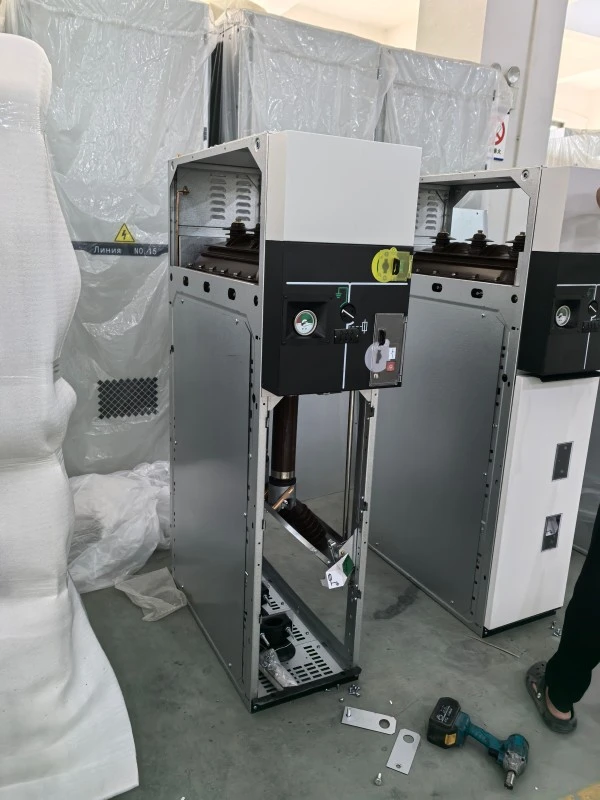

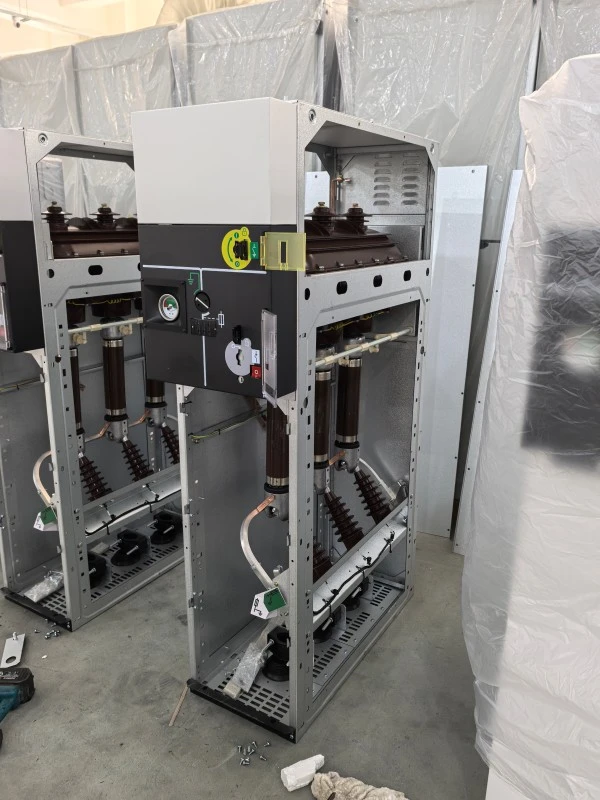

Produktionsdetails

Herstellungsprozess

●Lugao Power Co., Ltd. produziert jedes Low Gas Interlock System mit MetallgehäuseRMUin einem Reinraum der Klasse 100.000 zur Gasabfüllung. Wichtige Produktionsschritte:

1. Tank-Laserschneiden und Roboterschweißen – Helium-Lecktest (<1×10⁻⁶ mbar·L/s).

2. Vakuumtrocknung und Entgasung --- Feuchtigkeitsgehalt ≤10 ppm.

3. Mechanische Verriegelungsbaugruppe – Dauertest mit 5000 Zyklen.

4. Kalibrierung der Sperre bei niedrigem Gasgehalt – unter Verwendung von Präzisionsdruckschaltern und Nockenmechanismen.

5. Abschließender elektrischer Test – Netzfrequenzfestigkeit (42 kV/1 Minute für 12-kV-Geräte).

6. Eindeutige Seriennummer – rückverfolgbar auf Rohstoffzertifikate.

Qualitätskontrolle

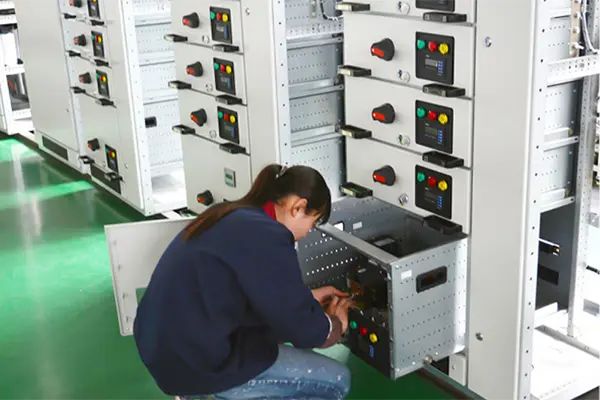

Jede RMU durchläuft einen 100 %igen Factory Acceptance Test (FAT) gemäß IEC.

●Flussgas-Verriegelungsfunktion an drei Druckpunkten überprüft: Normal, Alarm, Sperre.

Teilentladungsmessung <5pC bei 1,2Ur.

Zertifizierungen und Qualitätssicherung

Warum sollten Sie sich für Lugao Power Co., Ltd. entscheiden?

● Mehr als 15 Jahre Erfahrung in Mittelspannungsschaltanlagen.

● Lifecycle-Support – Ersatzteilgarantie für 10 Jahre.

● Kundenspezifisches Engineering – fügen Sie Fernüberwachung, Heizung oder CTs für niedrigen Gasgehalt hinzu.

„Wenn Sie ein metallgekapseltes Low Gas Interlock System RMU von Lugao kaufen, erhalten Sie nicht nur ein Produkt, sondern einen Partner für Netzwerksicherheit.“

Verpackung und Lieferung

Verpackung

1. Einzelne RMU: Versiegelt in antistatischem PE-Beutel + Trockenmittel.

2. Polsterung: 30 mm EPE-Schaum in der Holzkiste.

3. Außenkiste: Wärmebehandeltes Sperrholz (ISPM-15-konform für den Export).

4. Kennzeichnung: Zerbrechlich, Schwerpunkt, gasgefülltes Etikett, Verriegelungswarnung.

Lieferung

1. Hafen: Shanghai / Ningbo.

2. Lieferzeit: 25 Arbeitstage für Standard-630A-Geräte (Beispielbestellung 15 Tage).

3. Versanddokumente: Packliste, Handelsrechnung, Frachtbrief, Prüfberichte, Interlock-Kalibrierungszertifikat.

Hinweis zum Transport von Gas

Mit SF6 oder Ökogas gefüllte Einheiten werden als „ungefährliche Güter“ gemäß UN 3166 (Maschinen mit Gas) versandt. Alle Ventile abgedichtet und geschützt.

FAQ

F1: Wie lange gilt die Garantiezeit für die metallgekapselte RMU des Low Gas Interlock Systems?

A: Lugao Power gewährt 12 Monate ab Inbetriebnahmedatum oder 18 Monate ab Versand (je nachdem, welcher Zeitpunkt früher liegt). Für den Sperrmechanismus bei niedrigem Gasgehalt gilt eine Garantie von 5 Jahren.

F2: Kann die Gasmangelsicherung im Notfall umgangen werden?

A: No-by-Design. Ein Bypass würde die Sicherheit zunichte machen. Stattdessen bieten wir ein temporäres Gas-Nachfüllset an, um den Druck innerhalb von 30 Minuten wiederherzustellen. Befolgen Sie stets Lockout-Tagout.

F3: Bieten Sie Installationsschulungen an?

A: Ja. Für Bestellungen über 10 Einheiten bieten wir eine kostenlose Video-Fernführung und Schulungen vor Ort an.

F4: Wie überprüfe ich die Funktion der Gasmangelsicherung vor der Installation?

A: Verwenden Sie den Testanschluss am Gasdichtemonitor. Lassen Sie langsam Gas ab – bei der Alarmschwelle (0,03 MPa) hören Sie ein Alarmrelais; Bei der Sperrschwelle (0,02 MPa) blockiert die Schalterbetätigungswelle mechanisch. Dies wird in unserem Werksvideo demonstriert.

F5: Ist diese RMU mit SF6-freiem Gas kompatibel?

A: Ja. Lugao Power bietet ein metallgekapseltes Low Gas Interlock System RMU mit N2/SF6-Mischung (70 %/30 %) oder C4-FN-basiertem Gas an. (Das Gasmedium und die Verriegelungsschwellen werden entsprechend dem ausgewählten Isolationssystem konfiguriert.) Die Verriegelungsdruckschwellen werden für jeden Gastyp neu berechnet.
