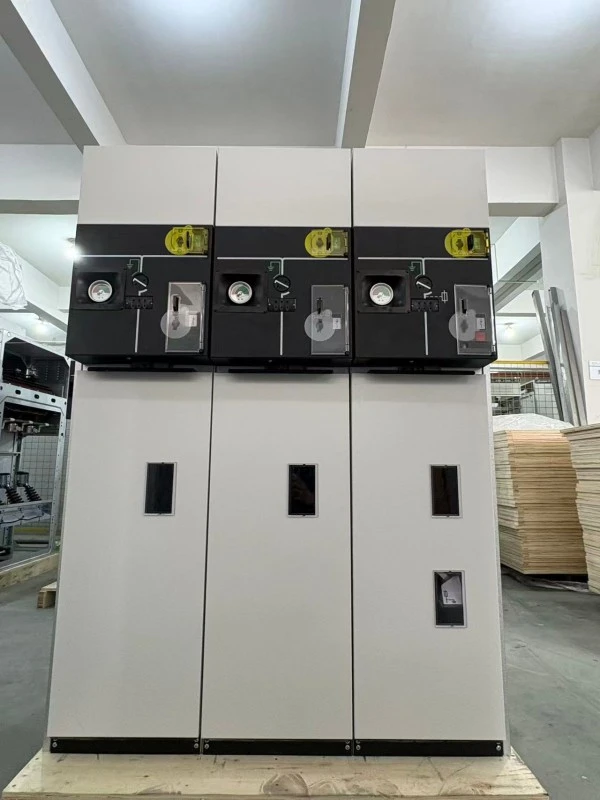

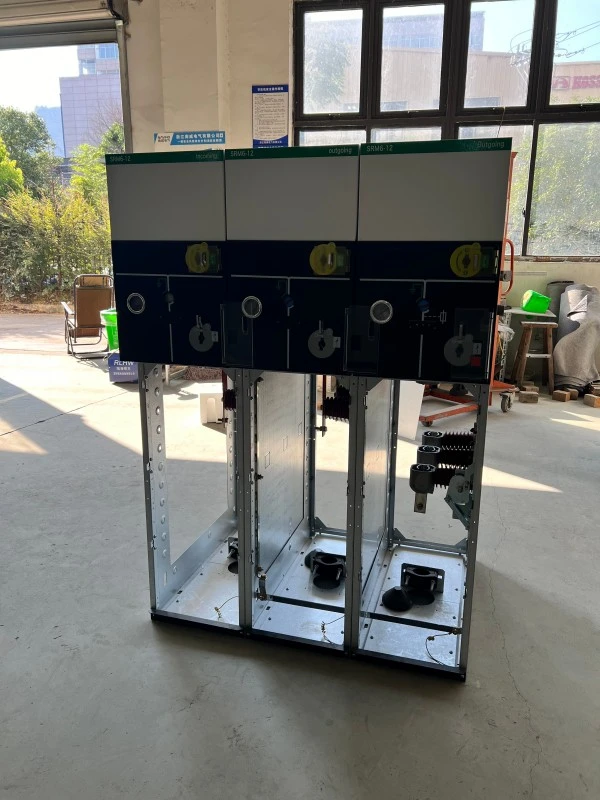

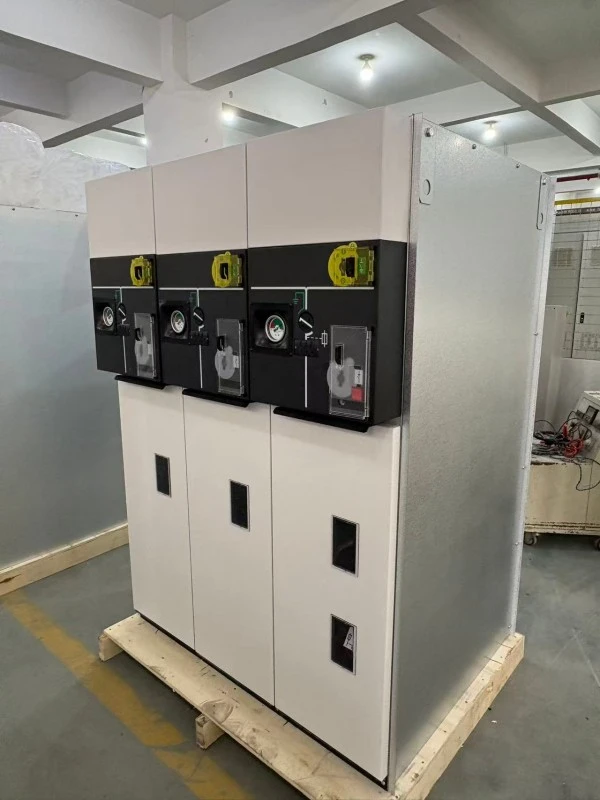

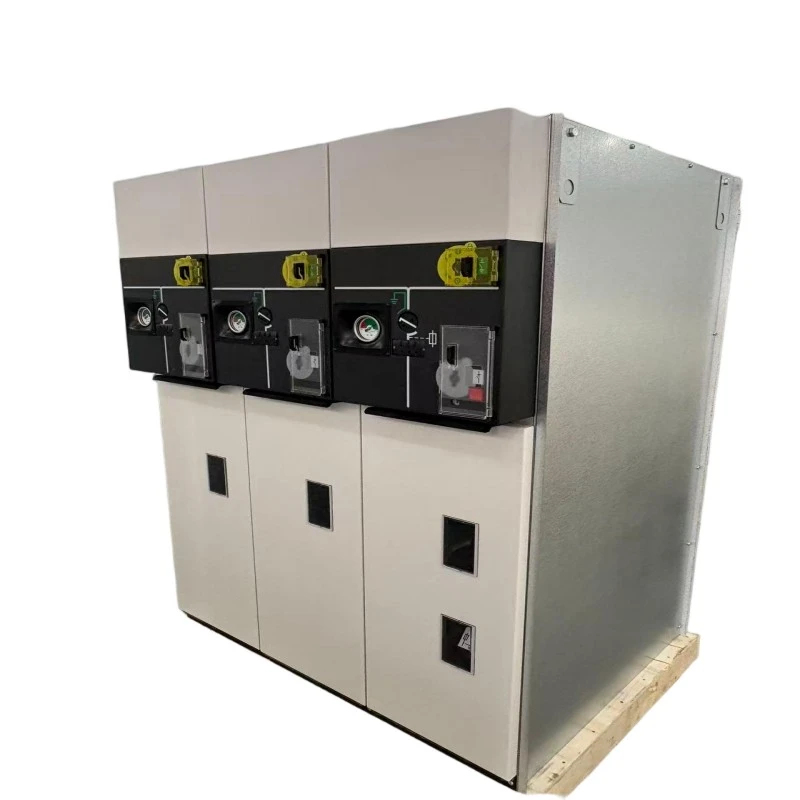

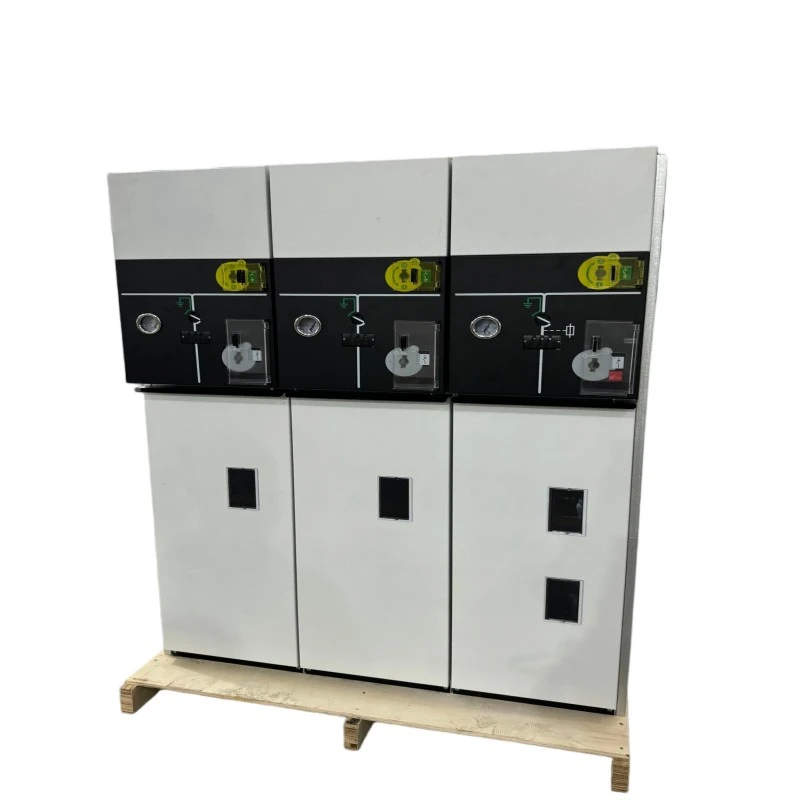

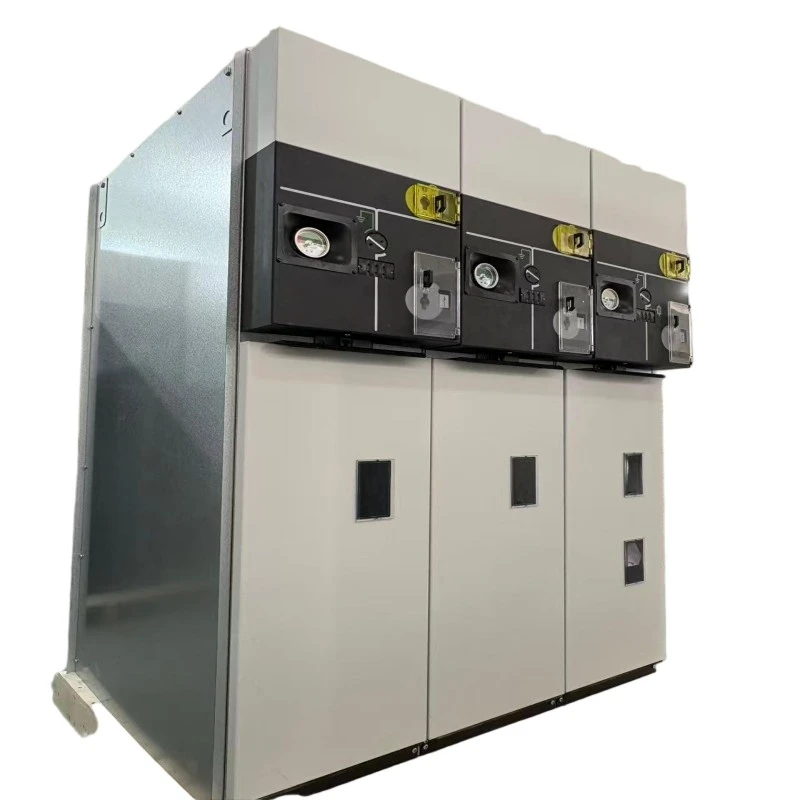

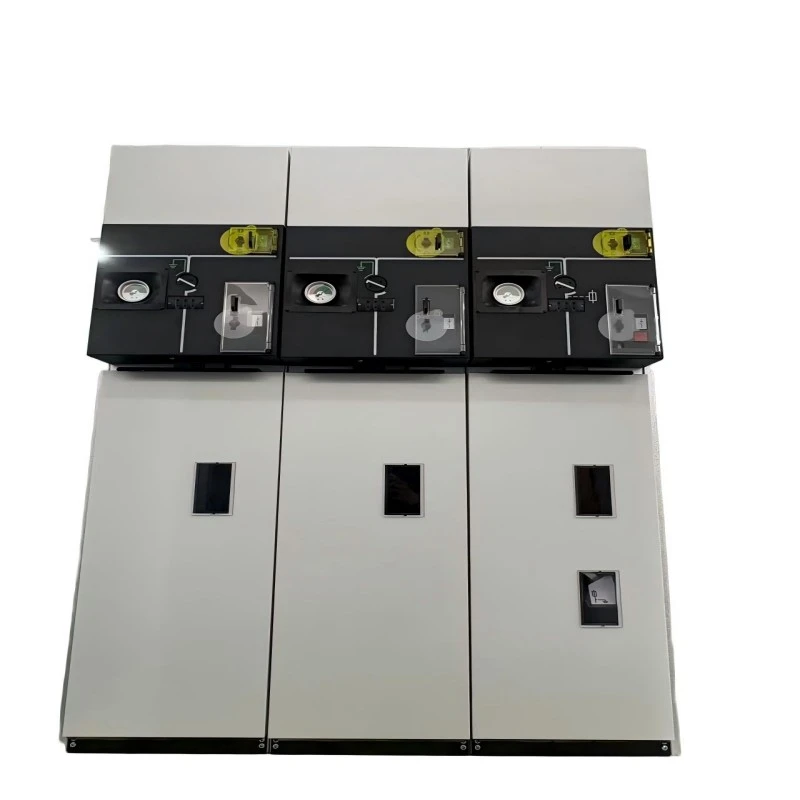

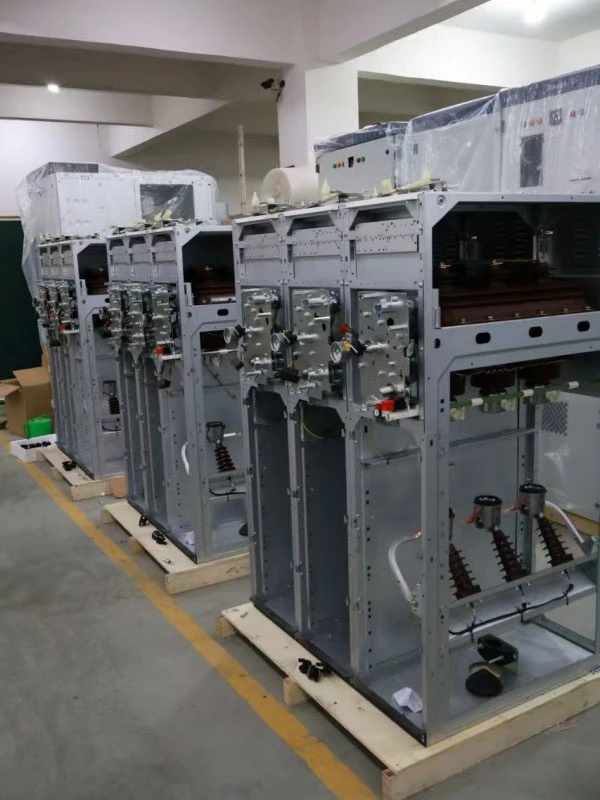

HXGN Luftisolierte Haupteinheit mit abgedichtetem Ring

„H“ – Kastengehäuse,

„X“ – Ringnetzwerk,

„G“ – luftisoliert,

„N“ – drinnen

HXGN Luftisolierte, abgedichtete, metallgekapselte Ring-Haupteinheit für 6-kV-24-kV-Ringleitungs- und Radialverteilungssysteme. Im Gegensatz zuSF6-isoliertRMUs, dieses Gerät verwendet Luft als Hauptdielektrikum, wobei alle stromführenden Teile in einem versiegelten, staubgeschützten Metallgehäuse eingeschlossen sind.

Was macht es?

1. Verbindet und isoliert Stromschleifen in der Sekundärverteilung

2. Schützt Verteilungstransformatoren über Lasttrennschalter und Sicherungskombinationen

3. Bietet sichtbare Isolationslücken für eine sichere Wartung

4. Dient als wirtschaftliche Alternative zu gasisolierten Schaltanlagen

Die luftisolierte Haupteinheit mit abgedichtetem Ring von HXGN wird häufig in Anwendungen eingesetzt, in denenSF6-Gaseingeschränkt ist, wo häufige sichtbare Trennungen erforderlich sind oder wo Budgetbeschränkungen eine bewährte, einfache Technologie ohne Kompromisse bei der Sicherheit bevorzugen.

Produktbeschreibung

Unsere luftisolierte, abgedichtete Ringleitungseinheit HXGN ist eine luftisolierte Ringleitungseinheit der nächsten Generation, die für die Inneninstallation in Umspannwerken, Industrieanlagen, Gewerbegebäuden und ländlichen Stromverteilungsnetzen konzipiert ist. Die Nennspannung reicht von 6 kV bis 24 kV, mit einem Nennstrom von 630 A für Hauptsammelschienen und 125 A für abgesicherte Transformatorkreise.

Technische Kernmerkmale:

1. Luftisolierung mit optimiertem Phasenabstand und isolierten Barrieren

2. Versiegeltes Gehäusedesign (IP3X oder IP4X), das das Eindringen von Staub und Nagetieren verhindert

3. Lasttrennschalter mit drei Positionen (geschlossen / offen / geerdet) mit sichtbarer Unterbrechung

4. Integrierte strombegrenzende Absicherung für Transformatoren (bis 125A)

5. Optionales Vakuum-Leistungsschaltermodul zum Abzweigschutz

6. Mechanische Verriegelungen verhindern Fehlbedienungen

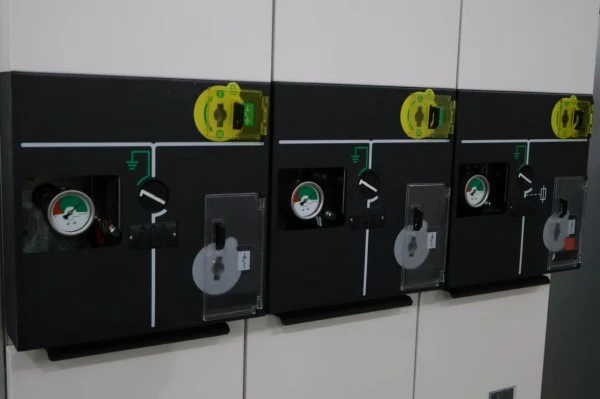

7. Mimic-Bus auf der Vorderseite mit klarer Positionsanzeige

Die luftisolierte Haupteinheit mit abgedichtetem Ring von HXGN bietet ein transparentes, leicht zu prüfendes Design – Bediener können die offene Position des Lastschalters visuell bestätigen, eine Funktion, die bei Wartungs- und Sperr-/Kennzeichnungsverfahren sehr geschätzt wird. Für die Installation oder Außerbetriebnahme ist keine spezielle Gashandhabungsausrüstung erforderlich.

Produktparameter (Spezifikation)

Produkteigenschaften und Anwendung

Hauptmerkmale

● SF6-frei und umweltfreundlich --- Verwendet nur Luft als Isoliermedium, keine Treibhausgasemissionen.

● Sichtbare Unterbrechung: Der Lasttrennschalter bietet eine deutlich sichtbare Trennstrecke und vereinfacht so die Sicherheitsmaßnahmen.

● Abgedichtet gegen Staub und Nagetiere: Das Gehäuse erfüllt IP3X oder IP4X und verhindert so häufige Ursachen für Ausfälle luftisolierter Schaltanlagen.

● Kompakte Grundfläche – Gerätebreite typischerweise 500–600 mm, geeignet für platzbeschränkte Innenumspannwerke.

● Kostengünstig – geringere Anfangsinvestition im Vergleich zu SF6 oder feststoffisolierten RMUs.

● Einfache Wartung --- Keine Überwachung des Gasdrucks oder Nachfüllen erforderlich; nur Sichtprüfung und Kontaktreinigung.

● Verriegelungssicherheit: Mechanische Verriegelungen verhindern das Schließen des Erdungsschalters, während der Lastschalter geschlossen ist.

Anwendungsszenarien

● Stromnetze auf dem Land und in Gemeinden

● Industrieanlagen – Fabriken, Bergbaustandorte, Zementwerke (mit Staubschutz)

● Gewerbebauten – Einkaufszentren, Bürokomplexe, Hotels

● Kleine bis mittlere Umspannwerke – 6-kV-24-kV-Verteilungsknoten

● Erneuerbare Energien – kleine Wasserkraft, Biomasse und dezentrale Solarenergie (Inneninstallation)

● Retrofit-Projekte: Ersetzen veralteter luftisolierter Schaltanlagen durch moderne, abgedichtete Schaltanlagen

Fragen und Antworten

F1: Wie funktioniert die luftisolierte Haupteinheit mit abgedichtetem Ring von HXGN in staubigen Umgebungen wie Zementwerken oder Getreidesilos?

A: Ausgezeichnet. Die luftisolierte Haupteinheit mit abgedichtetem Ring von HXGN verfügt standardmäßig über ein vollständig abgedichtetes Gehäuse mit der Schutzart IP3X (IP4X optional), was bedeutet, dass keine Staubpartikel mit einer Größe von mehr als 2,5 mm oder 1 mm eindringen können. Dies verhindert Kriechströme und Überschläge, die häufig in luftisolierten Schaltanlagen des offenen Typs auftreten. Wir empfehlen die IP4X-Version für stark staubige Bereiche sowie die regelmäßige Reinigung des Gehäuses von außen.

F2: Ist die Luftisolierung in Küstenregionen mit hoher Luftfeuchtigkeit zuverlässig?

A: Ja, mit dem richtigen Design. Unsere luftisolierte Haupteinheit mit abgedichtetem Ring HXGN verwendet hydrophob isolierte Barrieren und einen auf 240 mm (für 12 kV) und 360 mm (für 24 kV) erweiterten Kriechweg. Darüber hinaus verhindert das dichte Gehäuse die Zirkulation feuchter Luft und im Kabelraum können optional Antikondensationsheizungen installiert werden. Wir haben Hunderte von Einheiten erfolgreich in südlichen Küstenprovinzen mit einer jährlichen Luftfeuchtigkeit von über 90 % eingesetzt.

F3: Wie schneidet dieses Produkt im Vergleich zu einer SF6-isolierten RMU ab?

A: SF6-RMU sind kompakter und vollständig abgedichtet, erfordern jedoch eine Gashandhabung und sind mit höheren Vorlaufkosten verbunden. Die luftisolierte Haupteinheit mit abgedichtetem Ring von HXGN ist größer, bietet aber:

● Niedrigerer Erstkaufpreis (Bietet im Allgemeinen eine geringere Anfangsinvestition als vergleichbare SF6-isolierte Lösungen, abhängig von der Konfiguration und den Projektanforderungen.)

● Keine Bedenken hinsichtlich Gaslecks

● Sichtbare Trennung für sicherere Wartung

● Einfachere Stilllegung und Entsorgung

Für Kunden, die Wert auf niedrige Lebenszykluskosten und Umweltbelastung ohne extreme Platzbeschränkungen legen, ist der HXGN die ideale Wahl.

F4: Welche Sicherungen sind mit Ihrer HXGN RMU kompatibel?

A: Unser Sicherungsfach nimmt Standard-Hochspannungs-Strombegrenzungssicherungen nach DIN 43625 oder BS 2692 auf. Wir können Sicherungen liefern, die auf Ihre Transformatorschutzanforderungen abgestimmt sind (typischerweise 6,3 A bis 125 A). Der Betrieb des Sicherungs-Schlagstifts ist mechanisch mit dem Dreistellungsschalter für den einphasigen Fehlerschutz verbunden.

Produktionsdetails

Gehäuse und Abdichtung

Die luftisolierte Haupteinheit mit abgedichtetem Ring von HXGN verfügt über ein 2,0 mm dickes Gehäuse aus kaltgewalztem Stahl oder optionalem Edelstahl mit elektrostatischer Pulverbeschichtung (mindestens 80 μm Dicke, RAL 7035 Lichtgrau). Die Beschichtung besteht einen 500-Stunden-Salzsprühtest. Die Abdichtung erfolgt durch Polyurethanschaumdichtungen an allen Türen und Paneelen und gewährleistet so den IP3X-Schutz. Die Kabelräume sind separat vom Hauptschalterraum abgedichtet, um eine Lichtbogenausbreitung zu verhindern.

Design des Lasttrennschalters

Der Lasttrennschalter mit drei Positionen ist ein rotierender Messerschalter mit selbstreinigenden versilberten Kontakten. Die Lichtbogenlöschkammer nutzt ein magnetisches Ausblasprinzip in Kombination mit isolierten Lichtbogenkammern und ermöglicht die Unterbrechung von bis zu 630 A Laststrom und das Ein-/Ausschalten von Kabelladeströmen (bis zu 10 A). Der Schalter verfügt über zwei sichtbare Unterbrechungspositionen (offen und geerdet) und eine geschlossene Position – alle deutlich auf der Frontanzeige angezeigt.

Sicherungs-Kombinationseinheit

Zum Schutz des Transformators verfügt unsere luftisolierte Haupteinheit mit abgedichtetem Ring HXGN über ein Sicherungsfach mit einem durch einen Schlagbolzen betätigten Auslösemechanismus. Wenn eine Phasensicherung auslöst, löst der Schlagbolzen mechanisch den Lasttrennschalter aus, um alle drei Phasen zu öffnen und so einen einphasigen Betrieb zu verhindern. Das Sicherungsfach ist mit dem Erdungsschalter verriegelt – das Fach kann nur geöffnet werden, wenn der Lastschalter geöffnet und der Erdungsschalter geschlossen ist.

Isoliersystem

Alle Sammelschienen und Anschlüsse sind mit Schrumpfschläuchen (Typ mit erhöhter Kriechfähigkeit) oder Epoxid-Pulverbeschichtung isoliert. Phasenbarrieren bestehen aus DMC (Dough Moulding Compound) oder SMC (Sheet Moulding Compound) mit Lichtbogenfestigkeit der Klasse 1 gemäß IEC 60243. Der Mindestluftabstand beträgt:

● 12 kV: 125 mm zwischen den Phasen, 100 mm zur Erde

● 24 kV: 220 mm zwischen den Phasen, 180 mm zur Erde

Qualitätssicherung und Prüfsicherung

Jede luftisolierte Haupteinheit mit abgedichtetem Ring von HXGN wird vor der Auslieferung Routinetests unterzogen:

● Hauptstromkreis-Widerstandsmessung (Mikro-Ohmmeter)

● Netzfrequenzspannungsfestigkeit (42 kV/1 Min. für 12 kV, 65 kV/1 Min. für 24 kV)

● Prüfung der induzierten Spannungsfestigkeit

● Mechanischer Funktionstest (200 Zyklen für jeden Schalter)

● Prüfung der Hilfsstromkreisisolation (2 kV/1 Min.)

● Überprüfung des Gehäuseschutzes (IP3X- oder IP4X-Sondentest)

● Teilentladungsmessung (<20pC bei 1,5× Nennspannung)

Verpflichtung zum Kundendienst

Garantiezeitraum: 12 Monate ab Versanddatum (verlängerbar auf 24 oder 36 Monate mit kostenpflichtigem Servicevertrag)

Technischer Support: Lebenslange kostenlose technische Beratung; Antwort innerhalb von 1 Stunde nach Benachrichtigung
