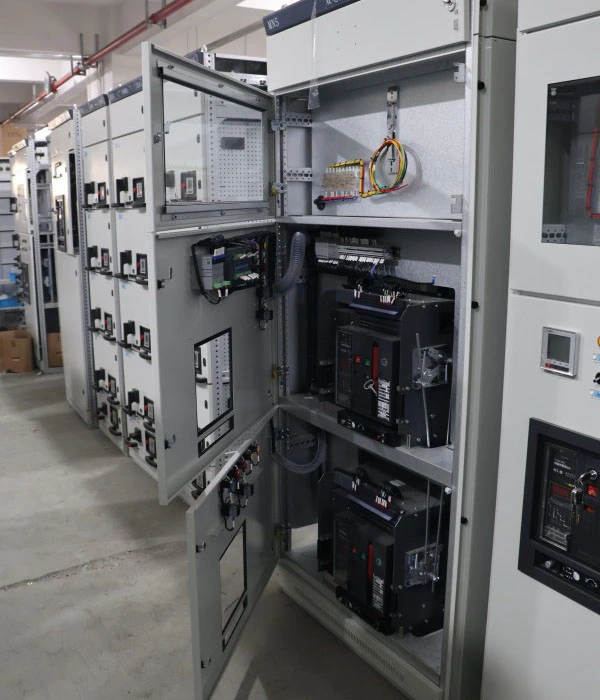

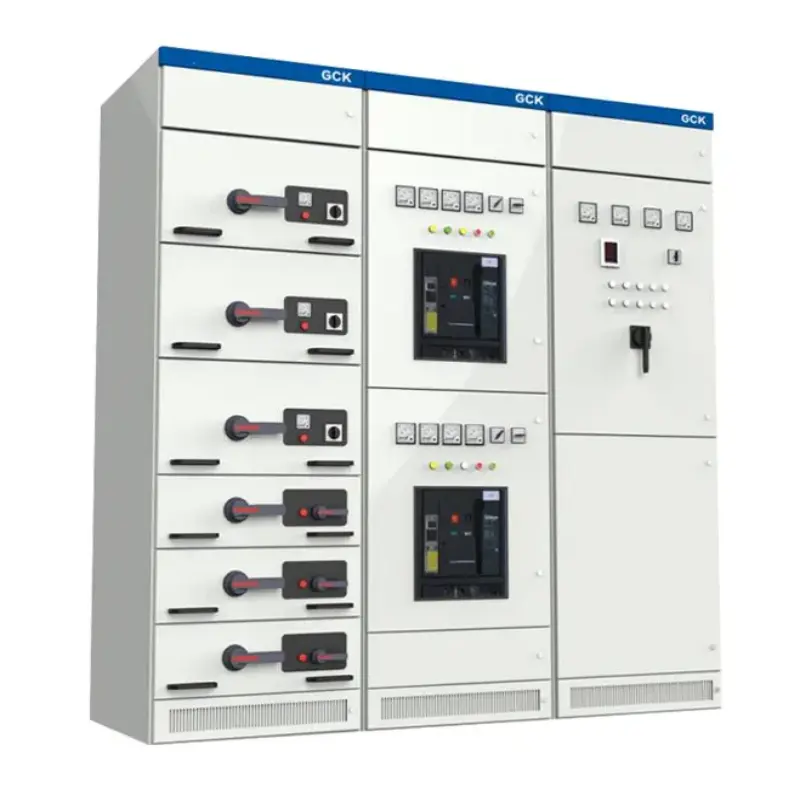

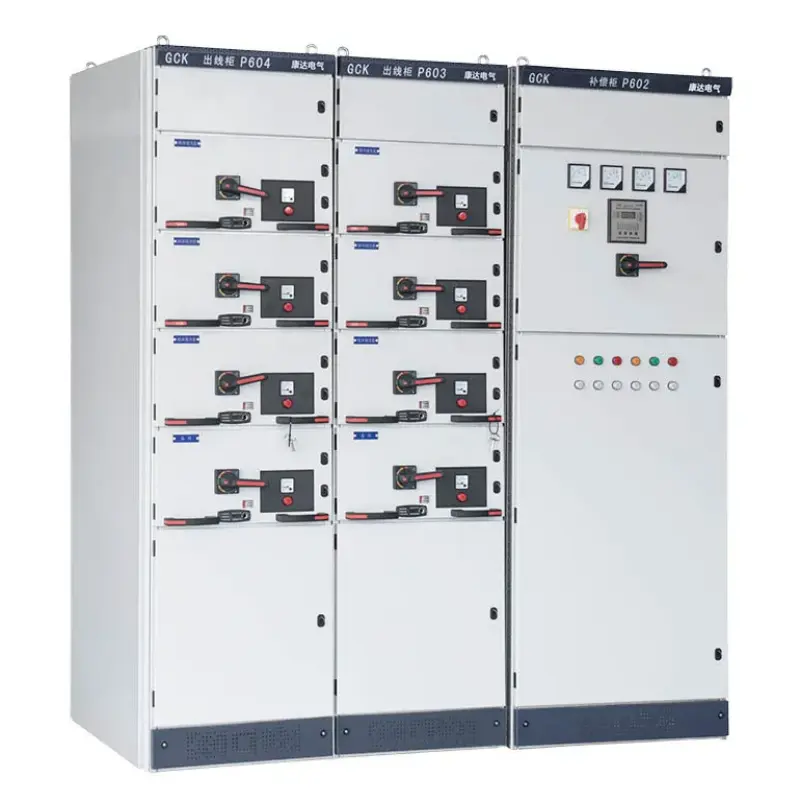

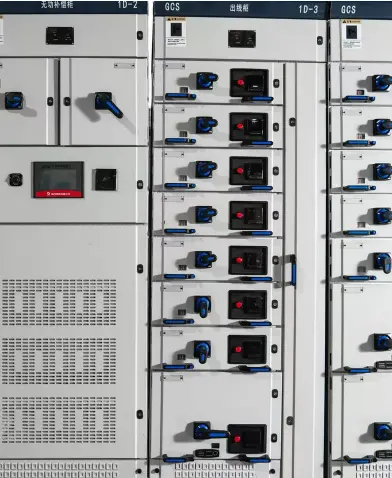

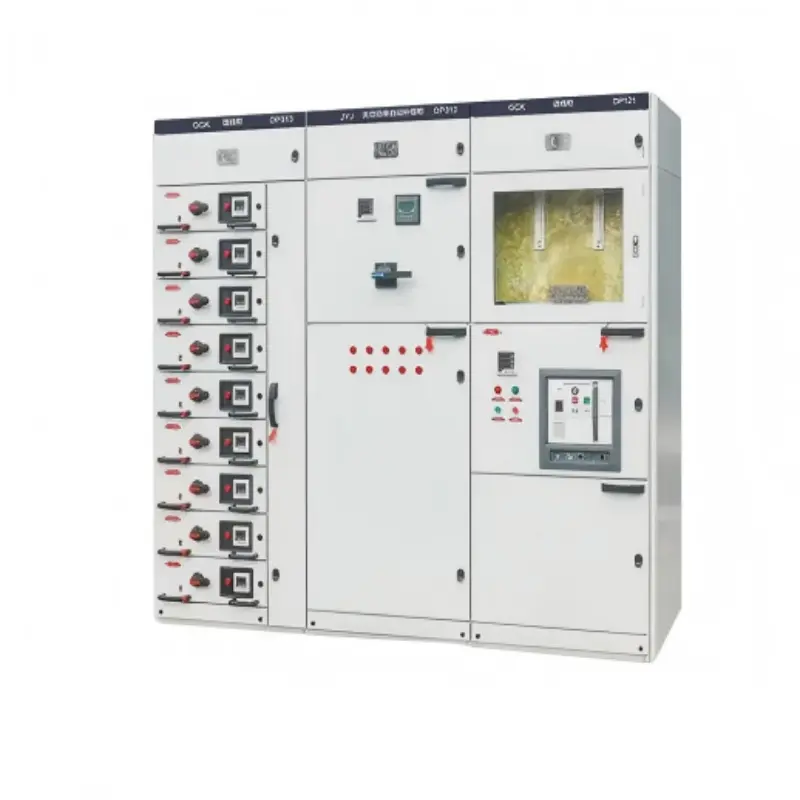

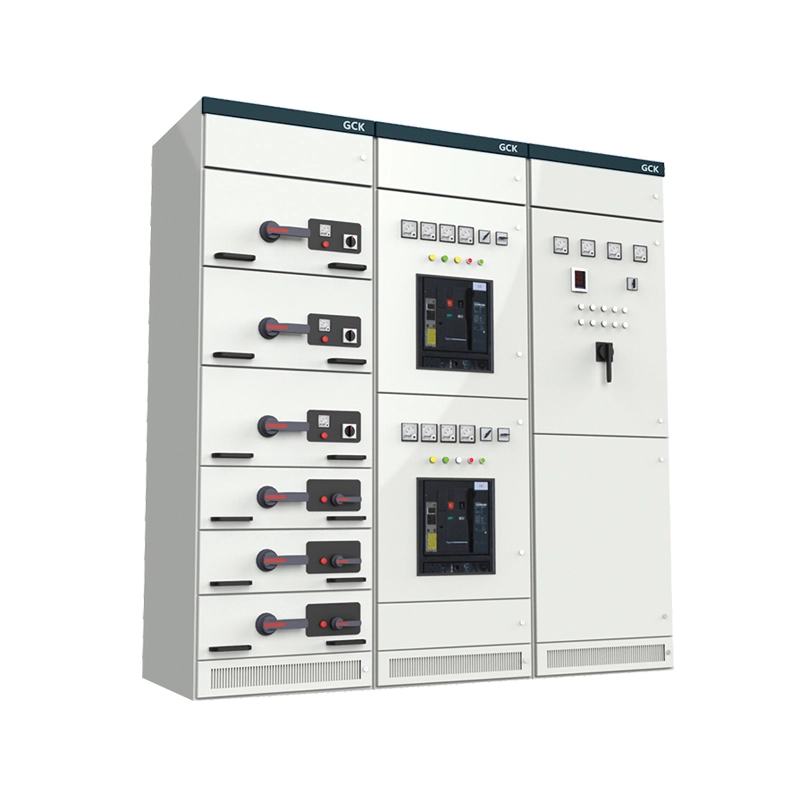

Wirtschaftlicher Schaltschrank mit C-Profil-Montage von GCK

Der wirtschaftliche Schaltschrank mit C-Profil-Baugruppe von GCK ist einGekapselte Niederspannungsschaltanlage (bis 690 V).mittels verschraubtem C-Profil-Stahlrahmen. C-Profile sind kaltgewalzte, vorgestanzte verzinkte Stahlkanäle mit einem modularen Lochraster von 25 mm, die eine Montage ohne Schweißen oder Spezialwerkzeuge ermöglichen.

Was macht dieses Produkt?

● Stromverteilung – Liefert sicher Strom von der Haupteingangsquelle zu Einspeisungen, Motoren, Beleuchtungstafeln und anderen Lasten.

● Schubladenfunktionalität – Enthält ausziehbare Schubladen (Leistungsschalter, Schütze, Softstarter), die ausgetauscht werden können, während die Hauptsammelschiene unter Spannung bleibt, wodurch Ausfallzeiten minimiert werden.

● Neukonfiguration vor Ort – Einfaches Hinzufügen oder Verschieben von Abschnitten durch Lösen der Endplatten, Anschrauben neuer Felder und Verlängern der Sammelschienen mit einfachen Bausätzen.

● Schutz und Isolierung – Bietet mechanische Verriegelungen, Rollläden und eine konfigurierbare Form der Trennung (Form 2b, 3b oder 4b).

Anpassungsoptionen

Im Wesentlichen bietet dieser Schrank einen modernen AuszugSchaltanlageFunktionalität – sichere Wartung, hohe Dichte und Modularität – zum Einstiegspreis. Es ist ideal für kleine bis mittlere Industrieanlagen, Gewerbegebäude, Infrastrukturprojekte und budgetbewusste Nachrüstungen, bei denen keine Kompromisse bei der Qualität eingegangen werden dürfen.

Produktparameter (Spezifikation)

Nachfolgend finden Sie die wichtigsten technischen Spezifikationen für den wirtschaftlichen Schaltschrank mit C-Profil-Baugruppe von GCK. Die Werte basieren auf Standardkonfigurationen und können an spezifische Projektanforderungen angepasst werden.

Produktfunktionen und Anwendungen (Q&A-Format)

Der GCK C-Profil-Montage-Wirtschaftsschaltschrank zeichnet sich durch seine einzigartige Kombination aus Wirtschaftlichkeit, Flexibilität und bewährter Leistung aus. Im Folgenden beantworten wir die häufigsten Fragen, die Kunden zu seinen Funktionen und geeigneten Anwendungen stellen.

F1: Was macht die C-Profil-Konstruktion wirtschaftlicher als geschweißte Schaltanlagen?

A: Drei Gründe: (1) Durch den verschraubten Rahmen entfallen teure Schweißvorrichtungen. (2) Vorgestanztes 25-mm-Raster macht individuelles Bohren überflüssig. (3) Beschädigte Profile können einzeln ausgetauscht werden, nicht der gesamte Rahmen. Wenn Sie den wirtschaftlichen Schaltschrank mit C-Profil-Baugruppe von GCK kaufen, zahlen Sie für den Wert und nicht für übermäßige Konstruktion.

F2: Ist die verschraubte Struktur stark genug für industrielle Umgebungen?

A: Ja. Bei ordnungsgemäßem Drehmoment (M8: 18 Nm, M10: 35 Nm) entspricht es der Norm IEC 61439-2 und hält Kurzschlusskräften von 50 kA ohne bleibende Verformung stand. Für extreme Vibrationen (z. B. Stanzpressen oder Schiffe) empfehlen wir unsere geschweißtenMNS-Serie. Für 95 % der Industrie-/Gewerbestandorte ist das GCK-C-Profil mehr als ausreichend.

F3: Wie schneidet die verzinkte Oberfläche im Vergleich zur Pulverbeschichtung ab?

A: Die Feuerverzinkung nach dem Stanzen bedeckt alle Oberflächen – Schnittkanten und Löcher eingeschlossen – mit einer gleichmäßigen Zinkschicht von ≥65 μm. Es splittert oder korrodiert nicht, wenn Feuchtigkeit dahinter eindringt, und übertrifft die Pulverbeschichtung in feuchten Umgebungen (z. B. Wasseraufbereitung, Textilfabriken). Wenn eine Farbe erforderlich ist, kann die verzinkte Schicht mit einer Pulverbeschichtung überzogen werden.

F4: Was sind die häufigsten Anwendungsszenarien?

A: Basierend auf Tausenden weltweiten Installationen wird der wirtschaftliche Schaltschrank mit C-Profil-Baugruppe von GCK am häufigsten eingesetzt in:

Kleine und mittlere Industriebetriebe: Lebensmittelverarbeitung, Kunststoffverarbeitung, Metallverarbeitung und Textilfabriken

Gewerbebauten: Einkaufszentren, Hotels und Bürogebäude

Wasser- und Abwasseraufbereitung: Pumpstationen, Bewässerungs- und Entsalzungssysteme

Retrofit-Projekte: Ersetzen alter fester Schaltanlagen durch moderne Einschubschaltanlagen

Temporäre Energieanlagen: Baustellen, Bergbaulager und Eventstromanlagen

Produktionsdetails und Wettbewerbsvorteile

Produktionsdetails – Wie wir den wirtschaftlichen Schaltschrank mit C-Profil-Baugruppe von GCK bauen

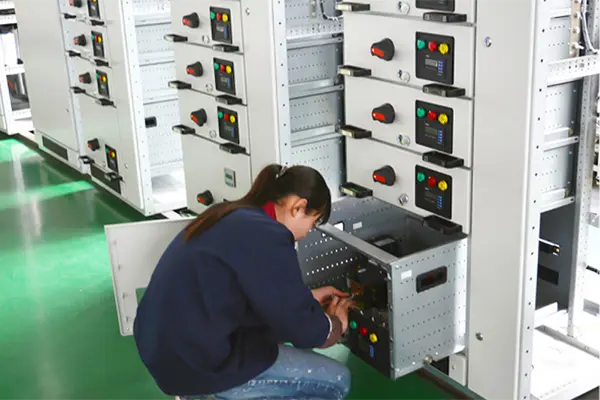

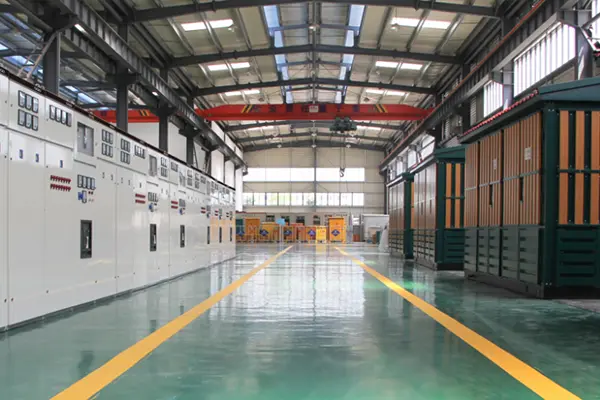

Bei Lugao Power Co., Ltd. fertigen wir alle GCK-C-Profil-Baugruppen zu wirtschaftlichen Schaltschränken mit Konsistenz, Haltbarkeit und einfacher Montage.

1. C-Profil-Herstellung:2,0-mm-Stahlspule nach japanischem Standard Q235B → CNC-Stanze im 25-mm-Raster → Kaltformung in C-Form (±0,3 mm Genauigkeit) → auf Länge geschnitten → feuerverzinkt (≥65 μm, ASTM A123).

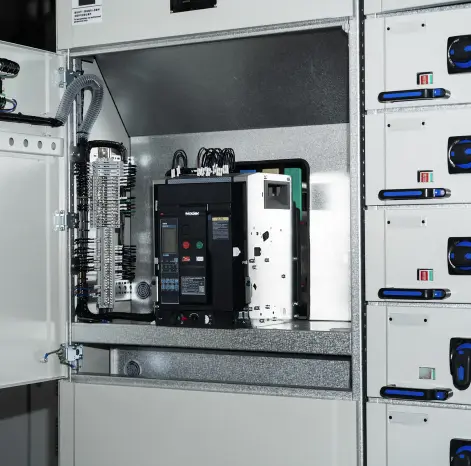

2. Schubladenträger:2,5 mm verzinkter Stahl mit Positionierungsmulden und Nylonrollen. Nimmt 8E/2 bis 24E-Schubladen über eine Adapterplatte auf. Mechanische Verriegelung mit drei Positionen (verbunden/Test/isoliert) mit Vorhängeschloss-Haspel.

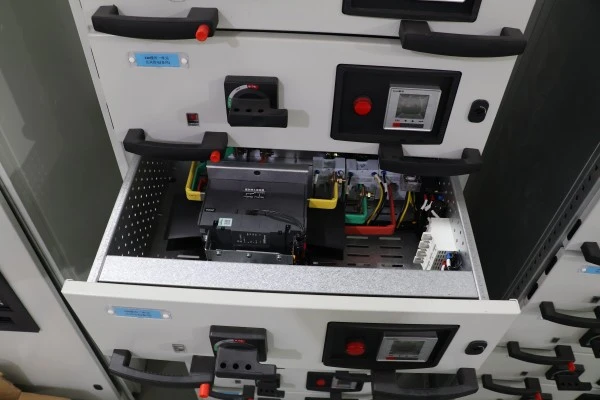

3. Schubladeneinheit:1,5 mm starke Stahlfrontplatte, RAL 7035-Pulverbeschichtung, lasergraviertes Etikett. Griff mit O/I-Anzeige. Primärkontakte: versilbertes Kupfer (≥10μm), federbelastetes Tulpendesign. Sekundärverkabelung: 2,5 mm² PVC-Kupferdraht mit nummerierten Aderendhülsen. Im Werk auf Durchgang, Isolierung und mechanischen Betrieb geprüft.

4. Sammelschienensystem:ETP-Kupfer (98 % IACS), versilberte Verbindungen mit einem Drehmoment von 35–40 Nm. Sammelschienen werden alle 500 mm unterstützt (enger als typische 800 mm). Vertikale Sammelschienen werden über verschraubte Kupferverbindungen verbunden.

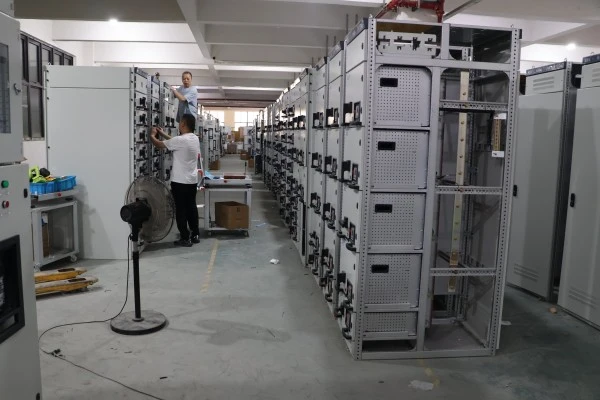

5. Montage & Prüfung:Drehmomentgesteuerte Montage. Jede Einheit wurde getestet: Dielektrikum (2,5 kV/1 Minute), Durchgang, mechanische Verriegelung und Temperaturanstieg bei 1,1-fachem Nennstrom. Werksprüfbericht enthalten.

Kundendienst – ein Jahr Garantie

Garantiezeitraum:12 Monate ab dem Datum der Inbetriebnahme, jedoch nicht länger als 18 Monate ab dem Versanddatum.

Was abgedeckt ist: Alle Herstellungsfehler, einschließlich:

● Verformung des C-Profils unter mechanischer Nennbelastung

● Fehlfunktion der Schubladenverriegelung (falsches Einsetzen oder Herausziehen kann nicht verhindert werden)

● Primärer Kontaktverschleiß von mehr als 0,5 mm innerhalb der Garantiezeit

● Sekundärverdrahtungsfehler oder lose Anschlüsse, die durch die werkseitige Montage verursacht wurden

● Abblättern der verzinkten Beschichtung (sofern kein äußerer Abrieb vorhanden ist)

Was nicht abgedeckt ist: Schäden, die durch unsachgemäße Installation, unbefugte Modifikation, Betrieb außerhalb der auf dem Typenschild angegebenen Nennwerte, physische Einwirkung, Korrosion durch chemische Einwirkung, die bei der Bestellung nicht angegeben wurde, oder höhere Gewalt (Blitzschlag, Überschwemmung, Feuer usw.) entstehen.

Reaktionsverpflichtung:

● Technischer Fernsupport:innerhalb von 8 Geschäftsstunden per E-Mail, WhatsApp oder Videoanruf.

● Ersatzteilversand:innerhalb von 48 Stunden bei Garantieansprüchen (Standardkurier).

Mit jeder Sendung gelieferte Dokumentation:

1. Werksprüfbericht (Dielektrikum, Durchgang, Temperaturanstieg)

2. Zusammenbauzeichnung und Übersichtsdiagramm

3. Schubladenplan, der die Bewertung und Funktion jeder Schublade auflistet

4. Drehmoment-Spezifikationsblatt für die Wiedermontage vor Ort (KD-Bestellungen)

5. Betriebs- und Wartungshandbuch
