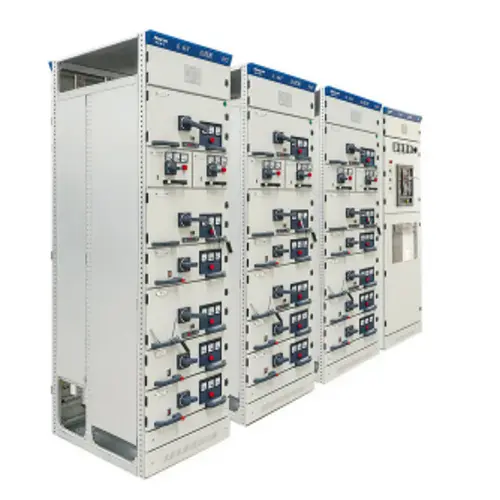

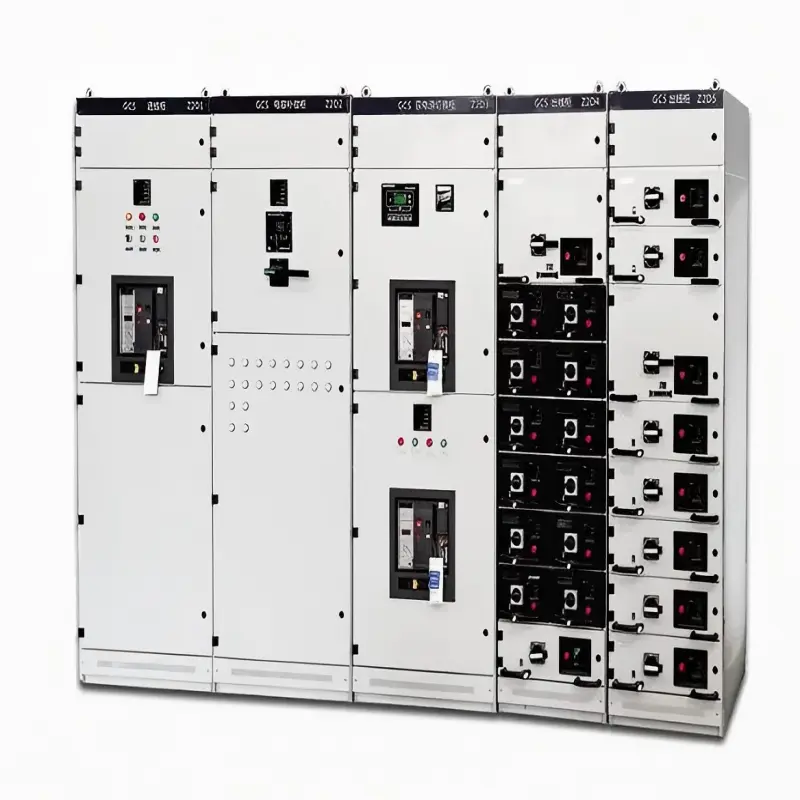

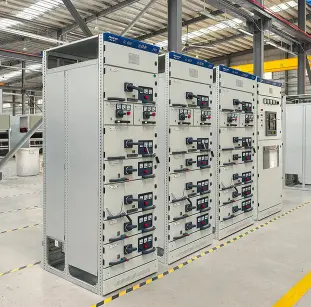

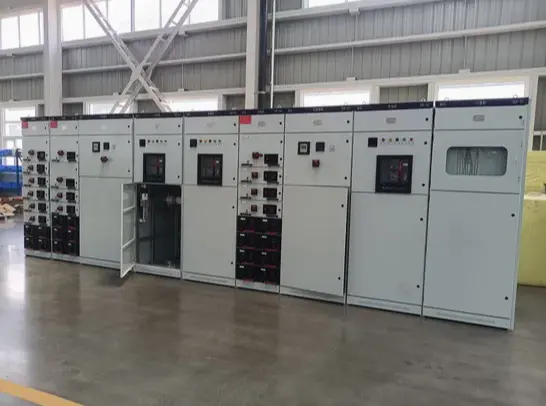

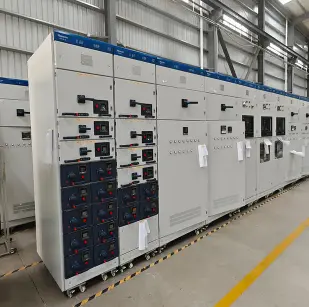

MCS Intelligente Niederspannungs-Schubladenschrank-Schaltanlage

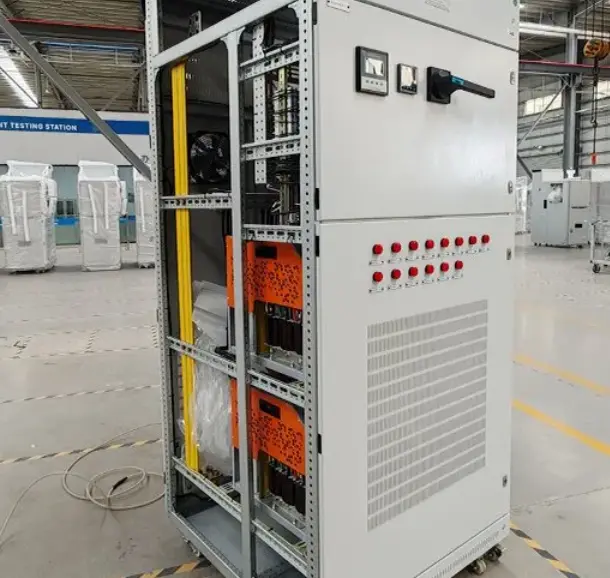

Die intelligente Niederspannungs-Schubladenschrank-Schaltanlage MCS ist eineNiederspannungs-Schaltanlage (bis zu 690 V AC).Baugruppe für intelligente Stromverteilung und Motorsteuerung. Jede Funktionseinheit – einschließlich Einspeiseschalter, Motorstarter, Kondensatorschaltmodule und Instrumentierungseinheiten – ist in einer vollständig ausziehbaren Stahlschublade untergebracht, die in eine feste Halterung mit selbstausrichtenden Primär- und Sekundärkontakten eingesteckt wird.

Was macht es?

● Verteilt den Strom sicher an mehrere nachgeschaltete Stromkreise

● Steuert Motoren (Start, Stopp, Rückwärtsgang, Drehzahlregelung über Softstarter oder VFDs)

● Schützt Geräte durch Kurzschluss-, Überlast- und Erdschlusskoordination

● Überwacht Energiedaten lokal über ein integriertes LCD an jeder Schublade oder remote über RS485/Modbus/Ethernet IP

● Bietet vorausschauende Wartungswarnungen, wenn Kontaktverschleiß, Temperaturanstieg oder eine abnormale Schubladenposition erkannt werden

Im Wesentlichen verwandelt dieser Schrank eine herkömmliche Niederspannungsschalttafel in eine intelligente, kommunikationsfähige und wartbare Anlage.

Produktparameter

Produktmerkmale und Anwendungen

Hauptmerkmale der intelligenten Niederspannungs-Schubladenschrank-Schaltanlage MCS

Typische Anwendungen

● Rechenzentren – Echtzeitüberwachung der Einspeisung und Fernbedienung der Leistungsschalter

● Krankenhäuser – schneller Schubladenaustausch ohne Beeinträchtigung kritischer Lasten

● Wasseraufbereitungsanlagen – hohe Feuchtigkeitstoleranz mit Antikondensationsheizungen

● Automobilbau – Motorstart mit vorausschauender Verschleißanzeige

● Gewerbliche Hochhäuser – Energie-Unterzählung pro Mieteretage pro Schublade

Produktionsdetails

Jede MCS-Schaltanlage für intelligente Niederspannungs-Schubladenschränke von Lugao Power Co., Ltd. wird mit Präzision und Liebe zum Detail gebaut:

● Gehäuseherstellung: 1,5 mm bis 2,0 mm starker verzinkter Stahl, vollständig geschweißter Rahmen. Pulverbeschichtung RAL 7035, Mindestdicke 70μm. Salzsprühtest ≥400 Stunden gemäß ISO 9227.

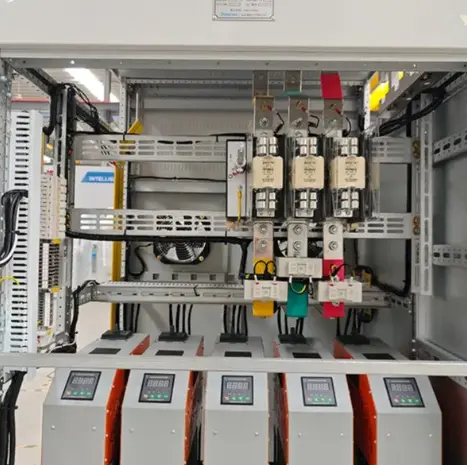

● Sammelschienensystem: Hochleitfähiges ETP-Kupfer (99,9 % Reinheit). Alle Verbindungen versilbert (mindestens 8μm). Vollständig isolierte Sammelschienen mit Schrumpfschläuchen für 1000 V.

● Schubladengehäuse: Aus 2,5 mm dickem kaltgewalztem Stahl mit korrosionsbeständiger Passivierung. Selbstschmierende Polymerführungsschienen garantieren eine reibungslose Bewegung für >5.000 Zyklen.

● Primärkontakte: Spitzen aus Kupfer-Wolfram-Legierung auf einem federbelasteten Arm. Versilberte Kontaktflächen. Ausgelegt für 3.000 elektrische Betätigungen ohne Neubeschichtung.

● Sekundärkontakte: 24-poliger versilberter Steckverbinder mit vergoldeten Pins. Kontaktwiderstand <1mΩ. Ausgelegt für 10.000 Einsteck-/Ausziehzyklen.

● Intelligente Elektronik: Komponenten in Industriequalität, ausgelegt für -25 °C bis +85 °C. Jede Schubladensteuerung durchläuft eine 72-stündige Einbrennphase und eine Kalibrierung, die auf nationale Standards rückführbar ist.

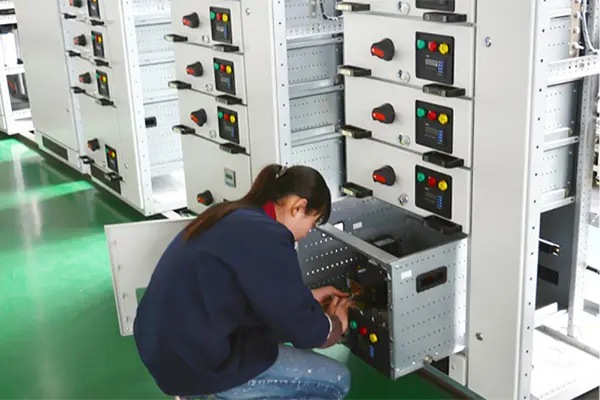

● Werkstests: Jedes Gerät wird einem dielektrischen Test (2,5 kV/min), einem Temperaturanstiegstest (bei 1,1-fachem Nennstrom) und einem funktionalen Kommunikationstest unterzogen. Testberichte 15 Jahre lang archiviert.

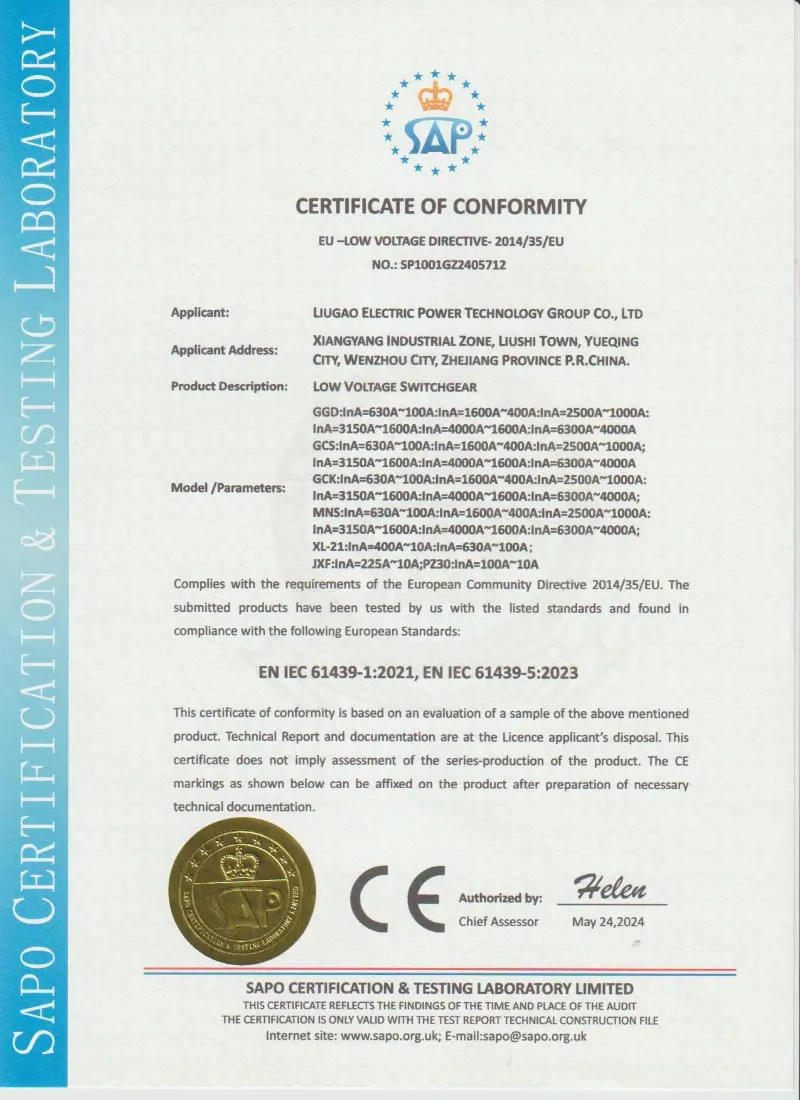

Zertifizierung und Qualitätssicherung – Warum Lugao wählen?

Warum sollten Sie sich für Lugao Power entscheiden?

Anpassungsoptionen

Häufig gestellte Fragen

F1: Übersteht der integrierte Speicher der Schublade einen Stromausfall?

A: Ja. Der nichtflüchtige FRAM-Chip speichert Daten mindestens 10 Jahre lang ohne externe Stromversorgung. Betriebsstunden, Ereignisprotokolle und Kontaktverschleißdaten bleiben erhalten.

F2: Ist das Kommunikationsprotokoll offen oder proprietär?

A: Offen. Wir verwenden Standard-Modbus-RTU/TCP-Register (dokumentiert in unserem Handbuch). Sie können ohne zusätzliche Gateway-Lizenzen eine Verbindung zu jedem SCADA-, SPS- oder BMS-System eines Drittanbieters herstellen.

F3: Was passiert, wenn der Temperatursensor einer Schublade ausfällt?

A: Der Controller meldet „Sensorfehler“ auf dem LCD der Schublade und über die Kommunikation. Der mechanische Betrieb bleibt davon unberührt. Ein Ersatzsensorsatz kann in weniger als 5 Minuten installiert werden, ohne dass die Schublade entfernt werden muss.

F4: Kann ich Ersatzschubladen ohne primären Leistungsschalter bestellen?

A: Ja. Wir nennen dies ein „leeres Smart-Schubladengehäuse“ – es umfasst das Gehäuse, die Sekundärkontakte, den Speicherchip und die Überwachungselektronik, jedoch ohne den Hauptschalter. Sie können später Ihren eigenen bevorzugten Leistungsschalter installieren.

F5: Kann die einjährige Garantie verlängert werden?

A: Ja. Wir bieten einen Garantieverlängerungsplan für die Jahre 2 und 3 an.
