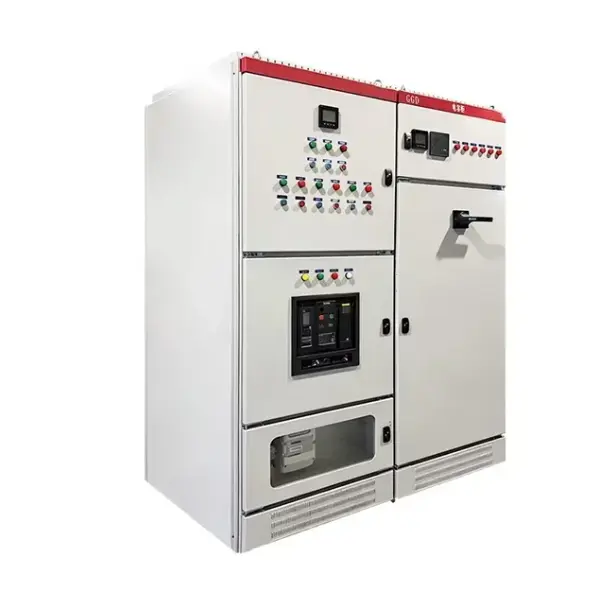

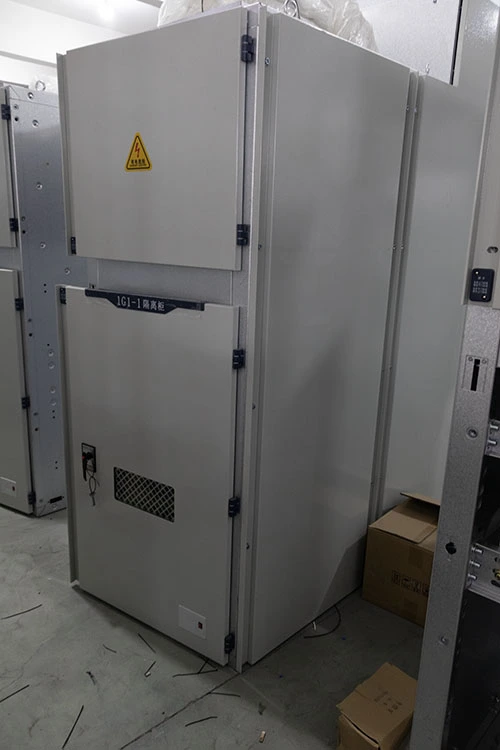

GGD Modulare feste Niederspannungsschaltanlage

Definition und Kernidentität

Die GGD Modular Fixed Type Niederspannungsschaltanlage ist eine bodenstehende, metallgekapselte Schaltanlage für den Innenbereich. Es wurde speziell für entwickeltNiederspannungs-Wechselstromverteilungin dreiphasigen elektrischen Anlagen für Industrie und Gewerbe. Als grundlegendes Produkt in der Stromverteilungshierarchie befindet es sich zwischen den Sekundäranschlüssen des Transformators und den Endverteilertafeln und fungiert als primärer Stromknotenpunkt einer Anlage.

Produktparameter

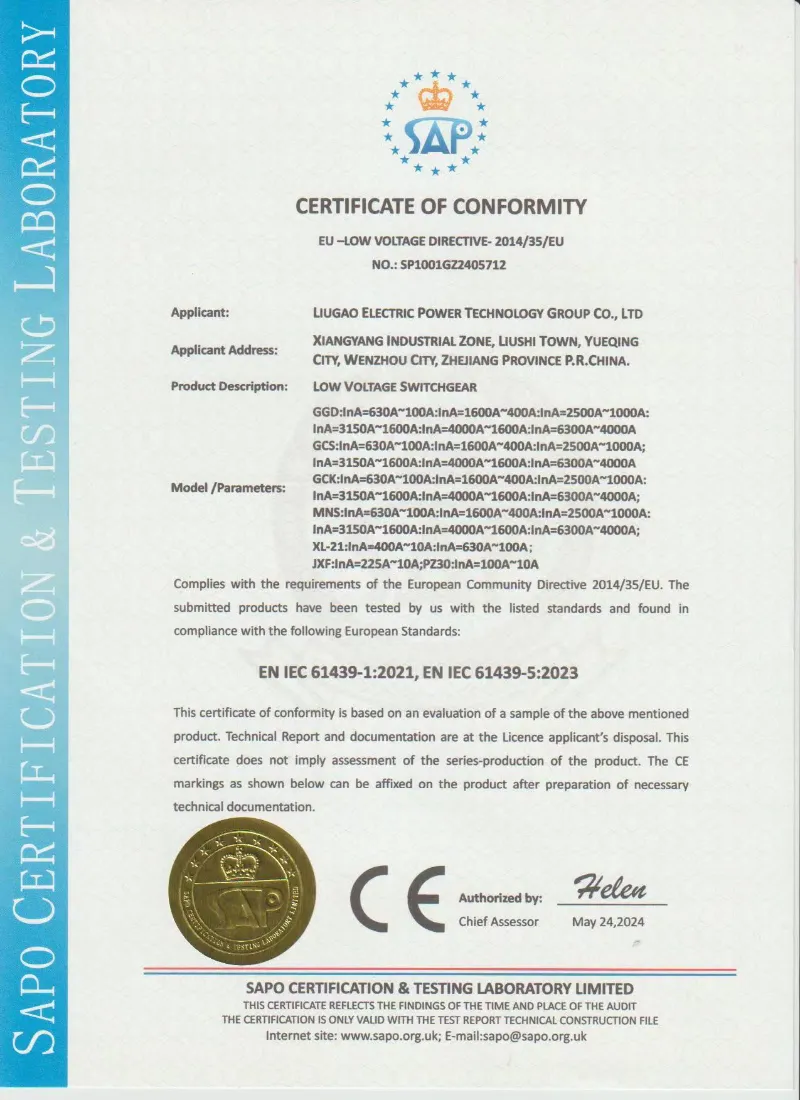

Zertifizierung und Qualitätssicherung

Lugaostellt feste GGD-Niederspannungsschaltanlagen gemäß den technischen Projektanforderungen und den geltenden Niederspannungsschaltanlagennormen her. Gemäß der bestätigten technischen Vereinbarung können vor dem Versand Routineinspektions- und Testberichte bereitgestellt werden.

• Entwurf und Prüfung basierend auf IEC 61439-1/2
• Herstellung und Inspektion basierend auf GB/T 7251
• Netzfrequenzfestigkeitstest
• Isolationswiderstandsprüfung
• Überprüfung der Verkabelung und des Funktionsbetriebs
• Überprüfung des Temperaturanstiegs je nach Konfiguration
• Routineprüfbericht vor dem Versand
• Fotos der Werksinspektion sind auf Anfrage erhältlich

Feste Installationsphilosophie

Im Gegensatz zu ausfahrbaren Schaltanlagen, bei denen Funktionseinheiten auf Schienen herausgezogen werden können, basiert die GGD auf einem dauerhaft festen Montagekonzept:

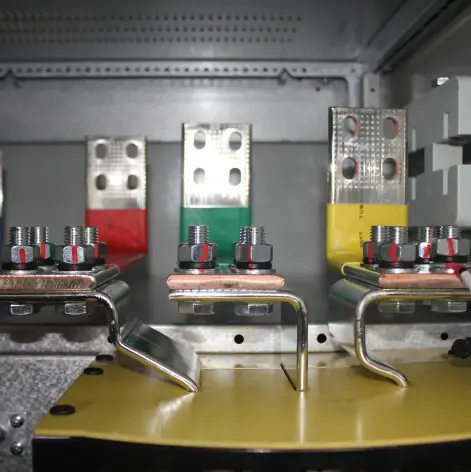

● Alle primären Geräte – offene Leistungsschalter (ACBs), Kompaktleistungsschalter (MCCBs) und Trennschalter – sind direkt auf starren Montageplatten verschraubt.

● Elektrische Verbindungen zwischen Geräten und Stromschienen werden über Schraubverbindungen aus Kupfer oder Kabelverbindungen fest verdrahtet, nicht über Steckkontakte.

● Dieser feste Ansatz eliminiert die mechanische Komplexität, Kosten und Wartung, die mit Schiebemechanismen verbunden sind, und eignet sich daher ideal für stabile, langfristige Installationen, bei denen sich die Schaltkreispositionen selten ändern.

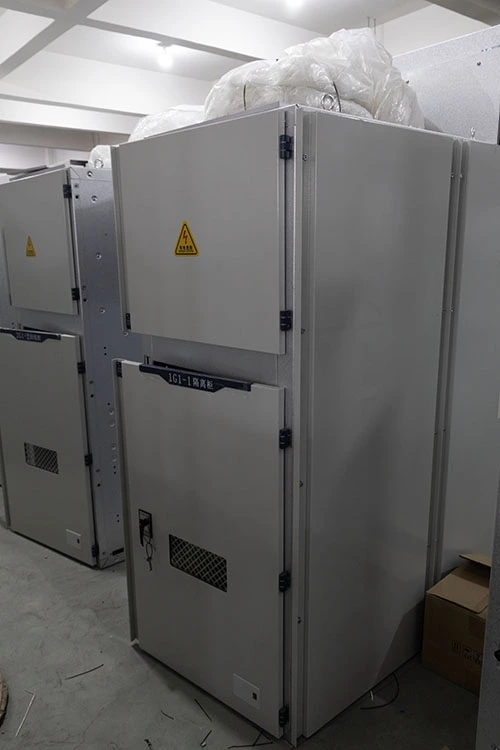

Modularer Gehäuseaufbau

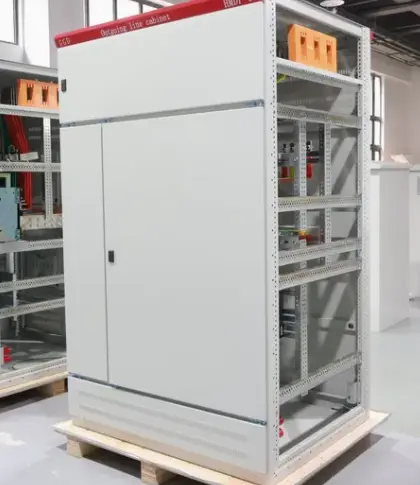

● Das Gehäuse besteht aus standardisierten modularen Schränken, die jeweils die gleiche Höhe und Tiefe haben:

● Rahmenabmessungen: 2200 mm (H) × 600/800/1000/1200 mm (B) × 600/800 mm (T)

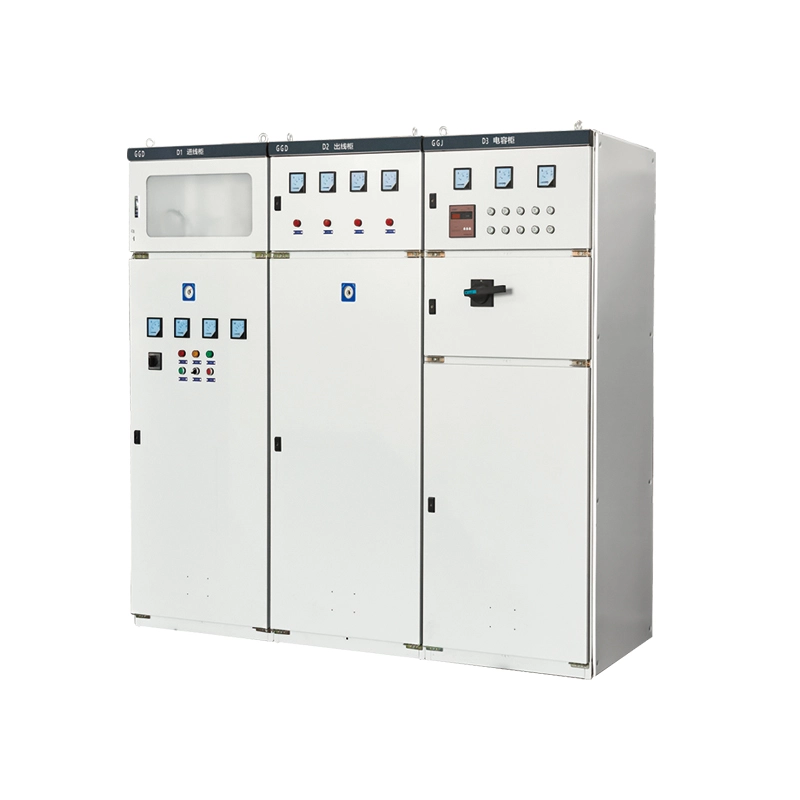

● Jeder Schaltschrank ist ein unabhängiges geschweißtes Stahlmodul, das nebeneinander verschraubt werden kann, um eine durchgehende Schalttafelanordnung zu bilden.

● Felder werden funktionell in Einspeiseeinheiten (Einspeisung, Empfang), Buskoppler (Busverbindung) oder Einspeisung (Abgang, Verteilung) unterteilt.

Produktvorteile

Vorteil 1 – Strukturelle Robustheit

Der verstärkte 8MF-Stahlrahmen trägt dazu bei, die mechanische Stabilität unter dem bestätigten Kurzschlussfestigkeitsniveau aufrechtzuerhalten. Bemessungsspitzenstrom: 63 kA. Der Schrankrahmen ist so konzipiert, dass er projektspezifische Anforderungen an die Kurzschlussfestigkeit erfüllt. Der Nennspitzenstrom kann entsprechend dem bestätigten elektrischen Design konfiguriert werden.

Vorteil 2 – Modulare und schnelle Bereitstellung

Standardisierte Eingangs-, Koppler- und Zubringerfelder. Gleiche Höhe/Tiefe. Schnelle Projektkonfiguration durch Aneinanderreihung von Standardeinheiten. Reduziert die Installationszeit vor Ort und die Designkomplexität.

Vorteil 3 – Kostengünstiger Lebenszyklus

Eine feste Montage (keine Ausziehmechanismen) senkt die Anschaffungskosten. Keine Schubladenführungen, Steckkontakte oder komplexe Verriegelungen. Minimaler Wartungsaufwand, wettbewerbsfähige Gesamtbetriebskosten.

Vorteil 4 – Optimiertes Wärmemanagement

Natürliche Konvektionskühlung: untere Lamellen + obere belüftete Dachkappe. Erzeugt einen Kamineffekt – heiße Luft steigt nach außen, kühle Luft wird angesaugt. Keine Ventilatoren, kein Lärm, keine zusätzliche Wartung.

Vorteil 5 – Vereinfachte Wartung und Bedienung

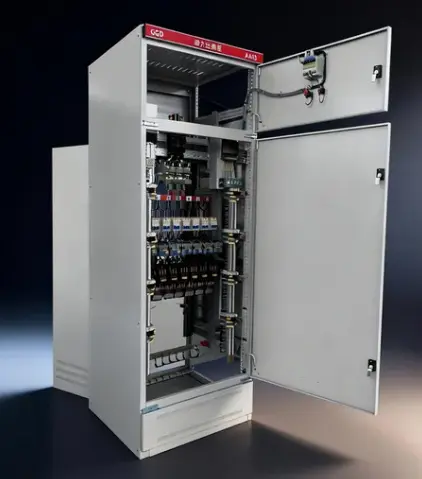

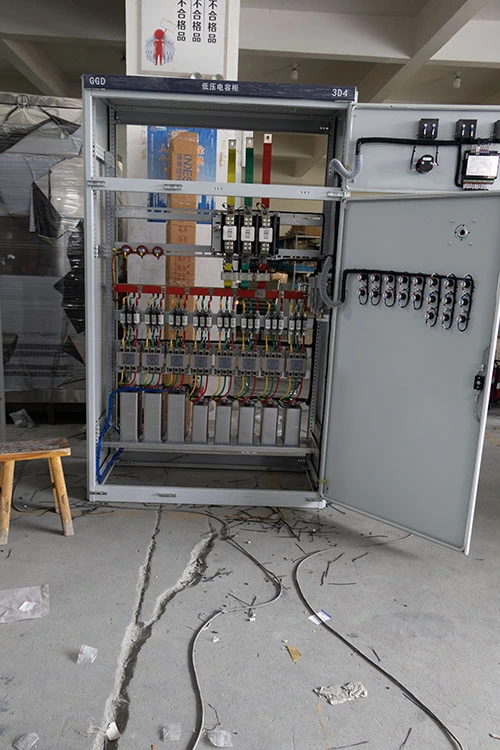

Bedienelemente, Messgeräte und Anzeigen an der Vordertür in ergonomischer Höhe. Die Griffe des Leistungsschalters sind zugänglich, ohne dass die Tür geöffnet werden muss. Geräumige Innenaufteilung mit getrennter Sammelschiene, Leistungsschalter und Kabelfächern – einfache Sichtprüfung.

Produktmerkmale

Merkmal 1: Mehrschichtiges Pulverbeschichtungssystem

Jedes Stahlblech durchläuft eine fünfstufige Vorbehandlung (Entfetten, Spülen, Phosphatieren, Passivieren und Trocknen), bevor es eine gleichmäßige elektrostatische Epoxid-Polyester-Pulverbeschichtung erhält. Diese Beschichtung bietet eine hervorragende Haftung und Feuchtigkeitsbeständigkeit und gewährleistet so dieGGD Modulare feste NiederspannungsschaltanlageBehält sein Aussehen und seinen Korrosionsschutz auch in tropischen oder feuchten Industrieumgebungen.

Merkmal 2: Transparente Lichtbogenbarrieren

Polycarbonat-Barrieren zwischen Hauptsammelschiene und Geräteräumen. Bietet eine sichtbare, physische Trennung zur Sicherheit des Bedieners während der Inspektion und ermöglicht gleichzeitig eine visuelle Bestätigung des Zustands der Sammelschiene.

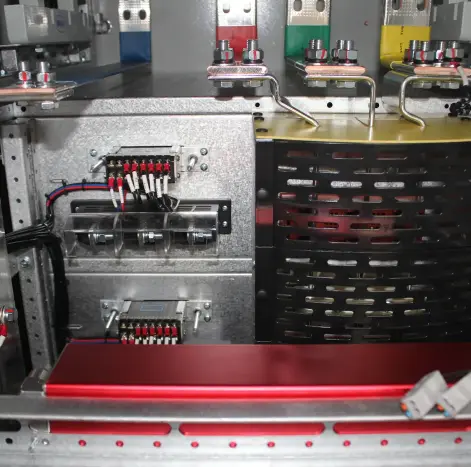

Merkmal 3: Geräumiger Kabelanschlussbereich

● Großer unterer Kabelraum mit offener Kabeleinführungsplatte für große Biegeradien von Stromkabeln. Im Lieferumfang sind verstellbare Kabelklemmen enthalten, um die elektrischen Verbindungen zu entlasten.

Merkmal 4: Integrierte Erdungssammelschiene

Die durchgehende Erdungssammelschiene aus Kupfer erstreckt sich über die gesamte Baulänge und verfügt über vorgebohrte Punkte pro Feld. Vereinfacht die Erdungsverbindung vor Ort für eingehende und ausgehende Stromkreise und stellt so die Einhaltung der Systemerdung sicher.

Merkmal 5: Außengriff mit Vorhängeschloss-Vorrichtung

Die Griffe des Hauptschalters sind außen angebracht und in der AUS-Position verriegelbar. Ermöglicht sicheres mechanisches LOTO während der Wartung und sorgt für klare visuelle Isolierung.

Funktion 6: Flexible Sammelschienenkonfiguration

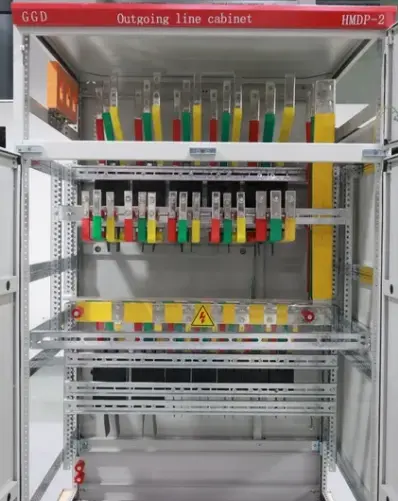

Unterstützt Kabeleinführung oben/unten und 3P4W- oder 3P5W-Verteilung. Phasensammelschienen sind deutlich mit einer Standardfarbcodierung (gelb, grün, rot, blau für Neutralleiter) gekennzeichnet, um Verdrahtungsfehler zu minimieren.

Produktanwendung

Die modulare feste Niederspannungsschaltanlage GGD wird häufig in verschiedenen Sektoren eingesetzt, in denen eine zuverlässige feste Verteilung Priorität hat:

● Gebäudetechnik und Infrastruktur: Treppenbeleuchtungsverteilung in Wohnhochhäusern, Stromversorgung für Tiefgaragenlüftung und Steuerschränke für kommunale Straßenbeleuchtung.

● Industrielle Hilfssysteme: Schalttafeln für Kompressorräume, Zuleitungen für unkritische Prozessmotoren in Zement- und Zuschlagstoffwerken sowie Verteilertafeln für Fabriklager.

● Wasser- und Abwasseraufbereitung: Motorzuleitungen für Pumpstationen für die Aufnahme von Rohwasser und die Ableitung von aufbereitetem Abwasser sowie Stromversorgung für chemische Dosiergeräte.

● Erneuerbare Energie: AC-Kombinationsfelder und Hilfsstromverteiler in bodenmontierten Solarparks.

● Gewerbliche Einrichtungen: Synchronisations- und Verteilertafeln für Notstromgeneratoren in Einkaufszentren und Zuführungstafeln für HVAC-Kältemaschinen in Energiestationen auf dem Universitätsgelände.

● Temporäre und Baustromversorgung: Temporäre Stromverteilerkästen und Stromversorgungsschalttafeln für Bauaufzüge, bei denen eine feste, robuste Konstruktion eine bessere Haltbarkeit bietet als leichtere Schalttafelkonstruktionen.

Verpackung und Versand

Jeder GGD-Niederspannungsschaltschrank ist mit einer Rostschutzfolie, einer Schaumstoffpolsterung und einer Sperrholz-Exportverpackung geschützt. Der Schrankboden kann je nach Versandanforderungen für die Handhabung mit Gabelstaplern ausgelegt werden.

Verpackung: Stretchfolie, feuchtigkeitsbeständiger Schutz und Exportkoffer aus Sperrholz

Versand: FOB Ningbo, CIF-Haupthäfen oder EXW verfügbar

Schrankbefestigung: Interne Komponenten vor dem Versand verstärkt

Dokumente: Packliste, Schaltplan und Prüfbericht enthalten

Kundendienst

Technischer Support für Installation und Inbetriebnahme

Unterstützung für Schaltpläne und Layoutzeichnungen

Ersatzteilberatung für Leistungsschalter, Messgeräte und Steuerungskomponenten

Garantiebedingungen gemäß der bestätigten Bestellvereinbarung

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen der festen GGD-Schaltanlage und der ausfahrbaren GCS/MNS-Schaltanlage?

GGD verwendet fest montierte Leistungsschalter und festverdrahtete Anschlüsse, während GCS oder MNS ausziehbare Schubladeneinheiten verwenden. GGD ist kostengünstiger für stabile Verteilungssysteme, in denen Schaltkreise nicht häufig ausgetauscht werden müssen.

F2: Kann der GGD-Schrank gemäß meinem einzeiligen Diagramm angepasst werden?

Ja. Lugao kann Eingangs-, Einspeise-, Buskoppler-, Mess- und Kondensatorkompensationsschränke entsprechend Ihrem Schaltplan und den Anforderungen der Komponentenmarke konfigurieren.

F3: Welche Komponentenmarken können verwendet werden?

Zu den gängigen Optionen gehören ABB, Schneider, Siemens, CHINT, Delixi oder andere projektspezifische Marken, je nach Budget und technischen Anforderungen.

F4: Welche Dokumente werden vor dem Versand geliefert?

Wir können vor dem Versand gemäß der bestätigten Bestellung Layoutzeichnungen, Schaltpläne, Routineprüfberichte, Packlisten und Produktfotos bereitstellen.
