Intelligente Schaltanlage für die Stromverteilung mit Schubladen

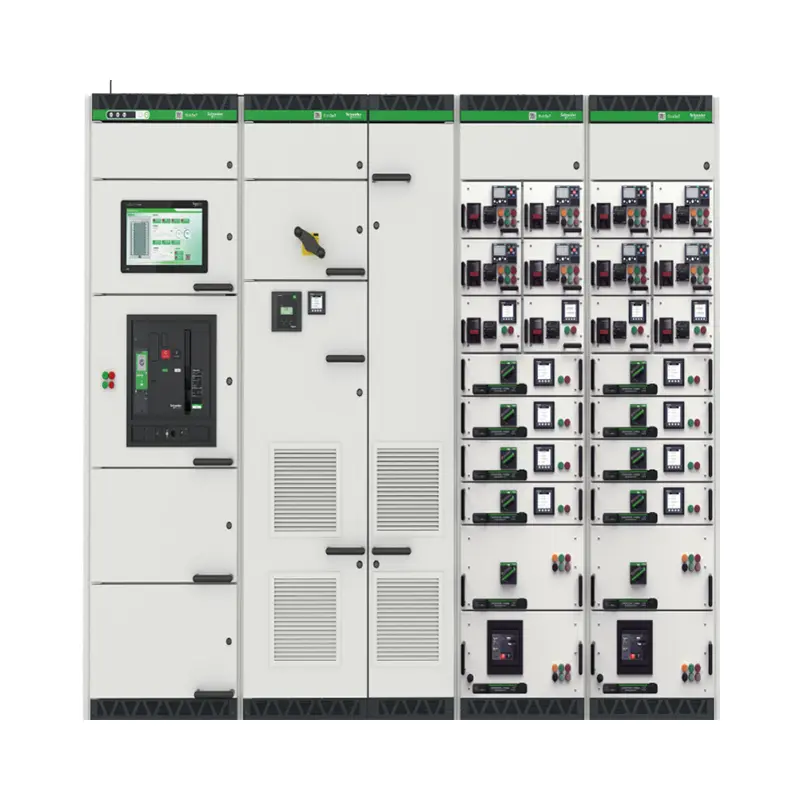

Die Intelligent Power Distribution Drawer-Type Panel Switchgear von Lugao Power Co., Ltd. ist eine leistungsstarke Niederspannungsbaugruppe, die intelligenten Schutz, Messung und Kommunikation kombiniert. Im Gegensatz zu herkömmlichen festen Schalttafeln ermöglicht diese Schubladenversion das Einsetzen oder Herausziehen jeder Schaltkreiseinheit, ohne dass das gesamte System heruntergefahren werden muss. In jeder Schublade sind ein eigener Schutzschalter, eine Steuerung und Sensoren untergebracht. Die „intelligente“ Fähigkeit beruht auf integrierten Stromqualitätsanalysatoren, Modbus TCP/IP- oder Profibus-Kommunikation und automatischen Fehlerwarnungen. DerSchaltanlageist geeignet für AC 690V, 50/60Hz Systeme, Nennstrom bis 6300A. Es erfüllt die Standards IEC 61439-1/2 und GB/T 7251.

Produktmerkmale und Anwendung (mit Q&A-Format)

In diesem Abschnitt gehen wir auf häufige Bedenken von Käufern ein und heben die technischen Vorteile der schubladenartigen Schalttafelschaltanlage für die intelligente Stromverteilung hervor.

F1: Wie verbessert der Schubladenmechanismus die Wartung?

A: Das Gerät verfügt über eine Schublade mit drei Positionen (verbunden/Test/getrennt) mit mechanischen Verriegelungen. Sie können eine defekte Schublade in weniger als 60 Sekunden austauschen, ohne benachbarte Stromkreise abzuschalten. Dies ist ein wesentlicher Vorteil der intelligenten Schaltanlage für die Stromverteilung mit Schubladen für kritische Einrichtungen.

F2: Welche „intelligenten“ Funktionen sind integriert?

A: Echtzeitüberwachung von Spannung, Strom, Leistungsfaktor und Oberschwingungen. Automatischer Alarm bei Überlast, Kurzschluss oder Temperaturanstieg. Datenprotokolle können über RS485 oder Ethernet exportiert werden. Fernsteuerung der Auslösung/Schließung über ein zentrales SCADA-System.

F3: Ist der Schubladenmechanismus nach mehrmaligem Einsetzen zuverlässig?

A: Ja. Jede Schublade wird auf 5.000 mechanische Betätigungen und 1.000 elektrische Betätigungen ohne Leistungseinbußen getestet. Die Kontakte sind versilbert mit Federdruck.

F4: Wo kann dieses Produkt installiert werden?

Anwendungsliste:

1. Rechenzentren: Für redundante Strompfade und minimale MTTR (Mean Time To Repair).

2. Krankenhäuser: Wichtige lebenserhaltende Kreisläufe benötigen eine unterbrechungsfreie Stromversorgung.

3. Industrieanlagen: Motorkontrollzentren (MCC) für Förderbänder, Pumpen und Kompressoren.

4. Gewerbekomplexe: Beleuchtung von Einkaufszentren und HVAC-Verteilung.

5. Erneuerbare Energie: Solar-/Wind-Integration mit Smart-Grid-Feedback.

Produktparameter (Spezifikation)

Produktionsdetails (Qualität und Herstellung)

1. Gehäuse: 2,0 mm kaltgewalztes Stahlblech, galvanisch verzinkt und pulverbeschichtet (RAL 7035). Korrosionsbeständigkeit >500 Stunden Salzsprühtest.

2. Schubladenmechanismus: Hochpräzise Führungsschienen mit selbstsicherndem Griff. Fingersicherer IP20-Schutz in den Schubladenfächern.

3. Sammelschienensystem: Rechteckige Kupfersammelschienen (98 % IACS-Leitfähigkeit), vollständig isoliert durch Schrumpfschläuche.

4. Verkabelung: UL1015- oder 60245 IEC-zertifizierte Kabel, gekennzeichnet mit Doppelnummern und Farbcodes.

5. Prüfung: Jede zusammengebaute Einheit wird folgenden Prüfungen unterzogen:

● Spannungsfestigkeit (3000 V AC für 1 Minute)

● Primärer und sekundärer Injektionstest

● Mechanischer Funktionstest der Schublade

● Temperaturanstiegstest bei vollem Nennstrom

Verpackung und Lieferung

1. Verpackung:

Jede Schublade ist einzeln in antistatischer PE-Folie verpackt. Das Hauptpaneel ist durch Kantenschutz geschützt und auf einer begasten Holzpalette festgeschnallt. Alle Gehäuse sind mit Luftpolsterfolie und PP-Gewebe abgedeckt. Außengeräte mit Schutzart IP54 erhalten eine zusätzliche wasserdichte, laminierte Abdeckung.

2. Versandzeichen:

● ugao Power-Logo, Bestellnummer, Gewicht, Abmessungen und „Fragile–Electronic Components“-Etikett.

3. Lieferung:

● Fertigungsvorlaufzeit: 25–35 Arbeitstage nach Zeichnungsfreigabe.

● Hafen: Shanghai / Ningbo.

● Versand: Seefracht (FCL oder LCL), Luftfracht für dringend benötigte Reserveschubladen.

Häufig gestellte Fragen

F1: Kann ich eine einzelne Schublade als Ersatzteil kaufen, ohne die gesamte Platte zu kaufen?

A: Ja. Lugao Power Co., Ltd. verkauft individuelle intelligente Schubladen. Wir können eine passende Ersatzschublade nach Originalzeichnung, Schubladenbeschriftung, Schaltungskonfiguration und Komponentenmodell herstellen. Die endgültige Kompatibilität sollte während der technischen Überprüfungsphase bestätigt werden.

F2: Unterstützt die Intelligent Power Distribution Drawer-Type Panel Switchgear eine Fernrücksetzung nach einem Fehler?

A: Ja, über das Kommunikationsmodul. Der Bediener kann die Verbindung aus der Ferne trennen, den Fehler diagnostizieren und die Verbindung wiederherstellen (sofern die örtlichen Sicherheitsvorschriften dies zulassen). Bei Kurzschlussauslösungen wird jedoch weiterhin eine manuelle Inspektion empfohlen.

F3: Wie viele Schubladen pro Paneel gibt es bei Ihrem Produkt maximal?

A: Für 160-A-Schubladen können wir bis zu 24 Einheiten in einem 2200 mm hohen Panel installieren. Für 630A-Schubladen maximal 12 Einheiten. Das Layout folgt der Form 4b-Trennung, was bedeutet, dass jede Schublade vollständig in ihrem eigenen Metallfach isoliert ist.

F4: Bieten Sie einen Installations- und Inbetriebnahmeservice an?

A: Wir bieten standardmäßig eine Remote-Video-Inbetriebnahme an. Optional: Inbetriebnahme vor Ort durch Lugao-Ingenieure (Reisekosten + Tagessatz, 1 Jahr Garantieverlängerung inklusive).*

F5: Können Sie Leistungsschalter von Drittanbietern wie Mitsubishi oder LS integrieren?

A: Absolut. Das Schubladengehäuse ist für die Aufnahme der meisten großen Marken ausgelegt: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT und andere. Geben Sie beim Kauf einfach das Leistungsschaltermodell an.

Kundendienst und Garantie

Garantiezeit: 12 Monate (1 Jahr) ab Versanddatum.

In diesem ZeitraumLugao Power Co., Ltd.deckt alle Herstellungsfehler ab, einschließlich Schubladenmechanismen, intelligenter Steuerungen und Kommunikationsmodulen. Verbrauchsmaterialien (Lichter, Sicherungen) sind ausgeschlossen.
