XL-21 Feste Stromverteiler-Schaltanlage

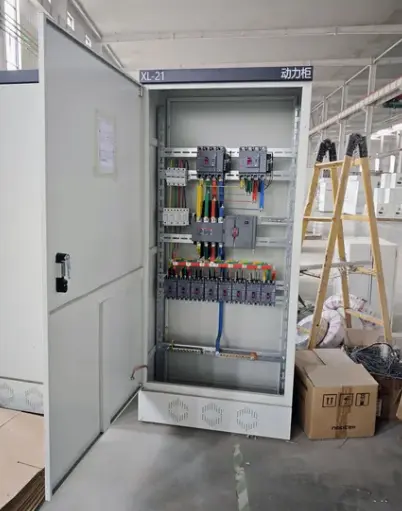

Die XL-21-Schaltanlage mit festem Stromverteilerkasten ist ein an der Wand oder am Boden montierter, geschlossener Niederspannungs-Stromverteilerschrank mit einer typischen Nennleistung von bis zu 630 A. Es verfügt über eine feste interne Montagestruktur – das bedeutet, dass alle Leistungsschalter, Schütze, Messgeräte und Klemmen dauerhaft auf internen Schienen oder Montageplatten montiert sind und nicht ausziehbar sind.

Was macht dieses Produkt?

● Empfängt und verteilt elektrische Energie von einer Haupteingangsquelle an mehrere ausgehende Zweigstromkreise

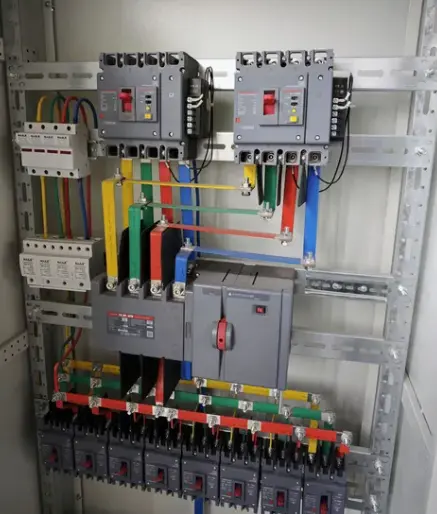

● Bietet Überstrom- und Kurzschlussschutz für nachgeschaltete Geräte mithilfe von Kompaktleistungsschaltern (MCCBs) oder Miniaturleistungsschaltern (MCBs).

● Ermöglicht die lokale Steuerung von Motoren, Beleuchtungskreisen und anderen Lasten über an der Tür montierte Drucktasten oder Wahlschalter

● Beherbergt Messgeräte und Überwachungsgeräte wie Amperemeter, Voltmeter und digitale Leistungsmesser

● Isoliert Stromkreise zur sicheren Wartung mithilfe eines Haupteingangsschalters oder Leistungsschalters

Technische Parameter

Standards und Zertifizierungen

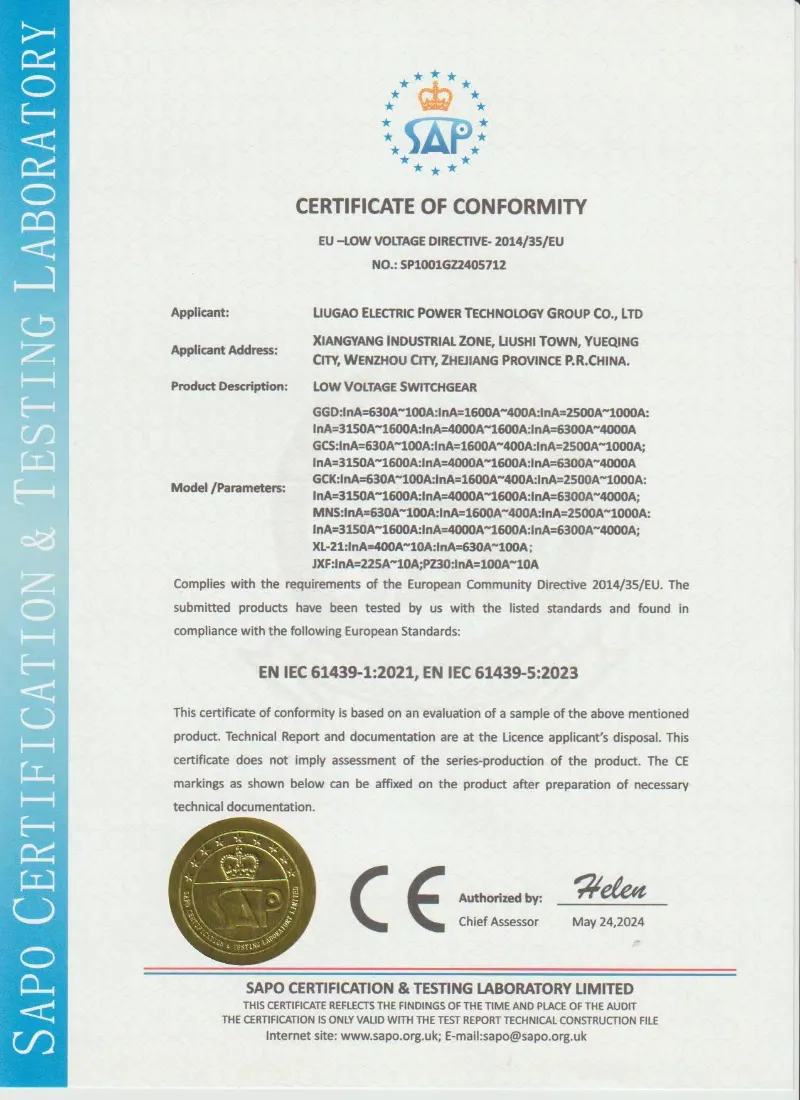

Die XL-21-Schaltanlage mit festem Stromverteilerkasten kann gemäß IEC 61439, GB/T 7251 und projektspezifischen technischen Anforderungen hergestellt werden. Lugao Power unterstützt werkseitige Routinetests vor dem Versand, einschließlich Isolationswiderstandstests, Netzfrequenz-Spannungstests, Verdrahtungsprüfungen, mechanischen Funktionstests und Sichtprüfungen.

• IEC 61439 Niederspannungs-Schaltgeräte- und Steuergerätebaugruppen
• ISO-Qualitätsmanagementsystem im Werk
• Routineprüfbericht vor Auslieferung verfügbar
• Auf Anfrage wird die Inspektion durch Dritte unterstützt
• OEM- und projektspezifische Anpassung möglich

Im Gegensatz zu größeren AuszügenSchaltanlageDer XL-21 ist für Anwendungen konzipiert, bei denen Schaltungsänderungen selten vorkommen und Einfachheit wichtiger ist als modulare Flexibilität. Das feste Design bietet geringere Anschaffungskosten, eine geringere Stellfläche und eine einfachere Installation. Im Wesentlichen ist der XL-21-Verteilerschrank das Arbeitstier der kleinen bis mittleren Stromverteilung – zuverlässig, unkompliziert und wirtschaftlich.

Produktvorteile

Die XL-21-Schaltanlage mit festem Stromverteilerkasten bietet mehrere überzeugende Vorteile, die sie zur bevorzugten Wahl für Festverteilungsanwendungen machen.

Produktmerkmale

Das Niederspannungs-Stromverteilerfeld verfügt über die folgenden besonderen Merkmale, die es von konkurrierenden festen Verteilerkästen unterscheiden.

Geschweißter Rahmen mit Doppelbeschichtung: Der Hauptrahmen besteht aus 1,5 mm bis 2,0 mm kaltgewalztem Stahl mit kontinuierlichem CO₂-Schutzlichtbogenschweißen an allen Verbindungen. Nach dem Schweißen wird das gesamte Gehäuse entfettet, phosphatiert und elektrostatisch pulverbeschichtet (mindestens 70 μm) in RAL 7035. Dieser zweischichtige Schutz übertrifft genietete oder verschraubte Gehäuse in korrosiven Umgebungen deutlich.

Flügeltür mit 130°-Öffnung: Die Vordertür ist mit robusten Edelstahlscharnieren ausgestattet, die eine 130°-Öffnung ermöglichen, sowie einer Dreipunktverriegelung (oben, in der Mitte, unten) mit einem DIN-Standardgriff. Für die Zählerablesung ohne Öffnen der Tür steht ein transparentes Instrumentenfenster zur Verfügung.

Abnehmbare Seiten- und Rückwände: Beide Seitenwände und die Rückwand sind mit einem Standard-Inbusschlüssel abnehmbar. Dies ermöglicht einen 360°-Zugriff auf interne Komponenten während der Installation oder Wartung – eine Funktion, die bei kostengünstigen Verteilerkästen selten zu finden ist.

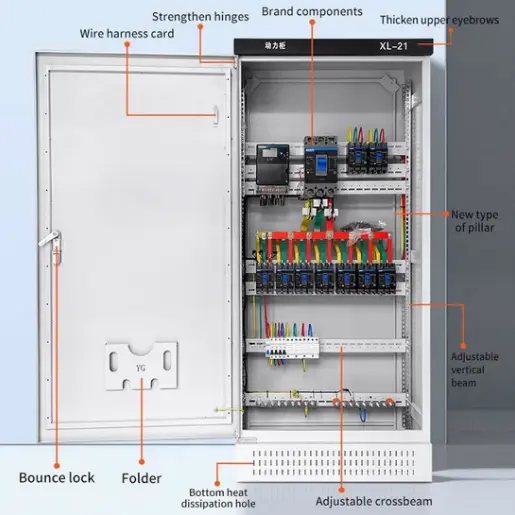

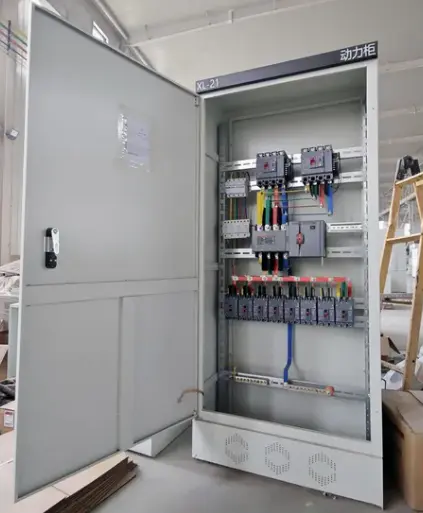

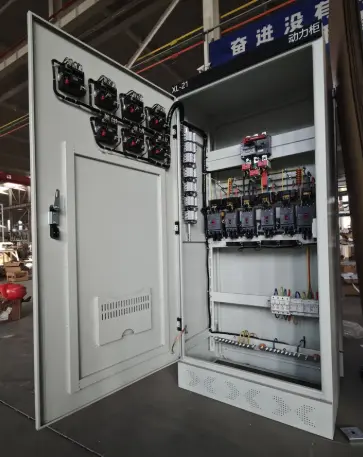

Universal-Montageschienen: Im Inneren ist der Schrank sowohl mit gelochten Montageplatten (für Schraubgeräte) als auch mit Hutschienen (für Schnappgeräte) ausgestattet. Dieses Dual-System-Design eignet sich für MCCBs, MCBs, Schütze und Klemmenblöcke jeder Marke.

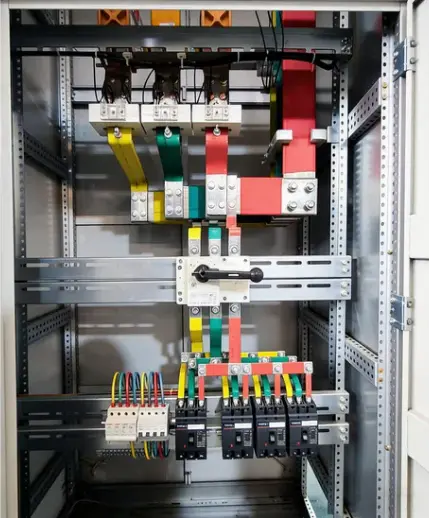

Integrierte Neutral- und Erdungsschienen: Die werkseitig installierte Kupfer-Neutralschiene (volle Kapazität) und Erdungsschiene (halbe Kapazität) erstrecken sich über die gesamte Höhe des Gehäuses, mit vorgebohrten Verbindungspunkten alle 50 mm. Es ist nicht erforderlich, vor Ort separate Sammelschienen hinzuzufügen.

Kabelmanagementsystem: Vertikale Kabelwannen links und rechts, jeweils mit abnehmbaren Abdeckungen. An der Ober- und Unterseite sowie an beiden Seitenwänden sind Aussparungen für den Kabeleingang/-ausgang vorhanden. Ein separater Steuerkabelkanal trennt die Niederspannungskabel von den Stromkabeln.

Eingangstrennschalter mit Türverriegelung: Der Griff des Haupteingangsschalters ist mechanisch mit der Vordertür verriegelt – die Tür kann nur geöffnet werden, wenn sich der Hauptschalter in der AUS-Position befindet. Diese Sicherheitsfunktion verhindert den versehentlichen Kontakt mit spannungsführenden Teilen.

Siebgedruckte Schaltkreisbeschriftung: Jede Schaltkreisposition ist auf der inneren Montageplatte mittels verschleißfestem Siebdruck deutlich gekennzeichnet. Etiketten verblassen nicht und lösen sich nicht ab wie Klebeaufkleber.

Produktanwendung

Die XL-21-Schaltanlage mit festem Stromverteilerkasten wird häufig in den folgenden Sektoren eingesetzt:

● Industrieanlagen – Maschinenwerkstätten, Montagelinien, Materialtransportgeräte, Schweißstationen (typischerweise 100 A–630 A-Zuführungen)

● Gewerbliche Gebäude – Einkaufszentren, Büroetagen, Einzelhandelsgeschäfte, Restaurants (Beleuchtung und allgemeine Stromverteilung)

● Wohnkomplexe – Etagenaufteilung in Mehrfamilienhäusern, Gemeinschaftseinrichtungen, Parkplatzbeleuchtung

● Infrastruktur – Tunnelbeleuchtung, Mautstationsstrom, Schaltschränke für die Straßenbeleuchtung

● HVAC-Systeme – Hauptverteilung für Kühlanlagen, Lüftungsanlagen, Pumpenräume

● Temporäre Standortstromversorgung – Bauwagen, Stromverteilung für Veranstaltungen, Filmproduktionssets

In all diesen Szenarien bietet der elektrische Verteilerschrank ein Gleichgewicht zwischen Kosten, Zuverlässigkeit und Wartungsfreundlichkeit, mit dem komplexere Schaltanlagen nicht mithalten können.

FAQ

Was ist der Nennstrombereich der XL-21-Schaltanlage?

Der feste Stromverteilerkasten XL-21 kann je nach Projektlast und Schaltungsdesign normalerweise von 100 A bis 630 A konfiguriert werden.

Kann Lugao das interne Komponentenlayout anpassen?

Ja. Wir können die Anordnung von MCCBs, MCBs, Schützen, Zählern, Klemmen, Sammelschienen und Kabeleinführungspositionen entsprechend Ihrem Single-Line-Diagramm anpassen.

Welche Informationen sollte ich für ein Angebot angeben?

Bitte geben Sie Nennspannung, Nennstrom, Anzahl der eingehenden und ausgehenden Stromkreise, Leistungsschalterspezifikationen, Schutzart, Installationstyp, Anzahl und Zielanschluss an.

Können Sie Schaltpläne vor der Produktion bereitstellen?

Ja. Lugao kann vor der Produktion Layoutzeichnungen, Schaltpläne und technische Bestätigungsdokumente zur Genehmigung durch den Kunden bereitstellen.

Ist der XL-21-Schrank für den Außenbereich geeignet?

Standard-XL-21-Schränke werden hauptsächlich im Innenbereich verwendet. Für Außenanwendungen können wir einen höheren IP-Schutz, eine regensichere Struktur und eine Korrosionsschutzbeschichtung anpassen.

Verpackung, Versand, Kundendienst und FAQs

Verpackung & Versand

Einzelverpackung:Jeder Schrank wird in VCI-Rostschutzpapier, dann in Luftpolsterfolie und dann in Stretchfolie eingewickelt und schließlich in eine 10-mm-Sperrholzkiste mit Kantenschutz aus Stahl gelegt.

Versandbedingungen:FOB Ningbo, CIF-Haupthäfen oder ab Werk.

Lieferzeit:15 Werktage für Standardkonfigurationen (bis zu 10 Einheiten).

Kundendienst – 1 Jahr Garantie

●Garantiezeitraum:12 Monate ab Inbetriebnahme oder 18 Monate ab Versand, je nachdem, was zuerst eintritt.

●Abdeckung:Herstellungsfehler, darunter Risse in der Rahmenschweißnaht, Beschichtungsfehler (nicht abrasiv), fehlerhafte Türverriegelung und Verkabelungsfehler.

● Ausschlüsse:Schäden durch unsachgemäße Installation, Überlastung über den Nennstrom hinaus, physische Einwirkung, Korrosion durch nicht spezifizierte Chemikalien oder höhere Gewalt.
