MNS-Modularisierungs-Ausfahrschaltschrank

Lugao Power Co., Ltd. empfiehlt Ihnen den Kauf des MNS Modularization Draw-out-Schaltschranks, einer hochdichten, vollständig modularen Niederspannungs-Schaltanlagenplattform. Es kombiniert ausfahrbare Funktionalität mit standardisierten Modulen und ermöglicht so einen schnellen Austausch, skalierbare Erweiterung und mühelose Wartung. Ideal für kritische Stromversorgungsumgebungen.

Anfrage absenden

Produktbeschreibung

Der ausziehbare Schaltschrank MNS Modularization ist einGekapselte Niederspannungsschaltanlage (bis 690 V).Aufbau nach dem MNS-Framework (Modular Network System) konzipiert. Jede Funktionseinheit – etwa ein Motorstarter, ein Einspeiseschalter oder ein Stromversorgungsmodul – ist in einer einzelnen Einschubkassette untergebracht, die ohne Abschalten der gesamten Anlage eingesetzt, herausgezogen oder ausgetauscht werden kann. Der Schrank erfüllt drei Hauptfunktionen: Stromverteilung (Speisung mehrerer Teilstromkreise), Motorsteuerung (Starten, Stoppen, Schützen von Motoren) und Systemschutz (Kurzschluss, Überlast und Erdschlussisolierung). Kurz gesagt handelt es sich um ein Plug-and-Play-Energiemanagementzentrum für Industrie- und Gewerbeanlagen.

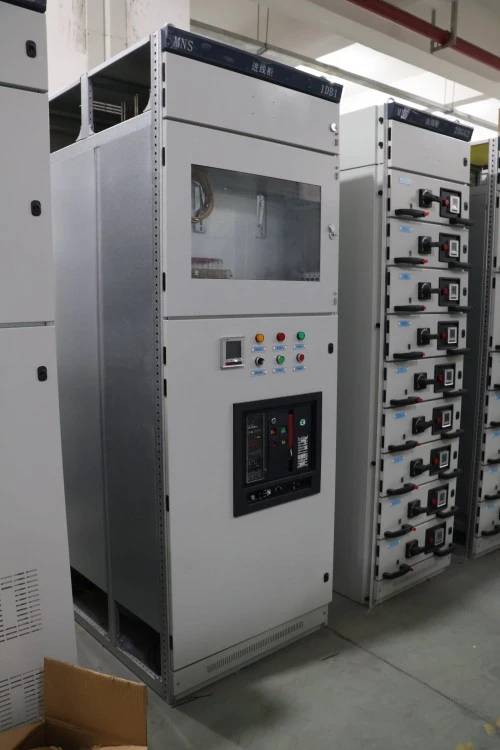

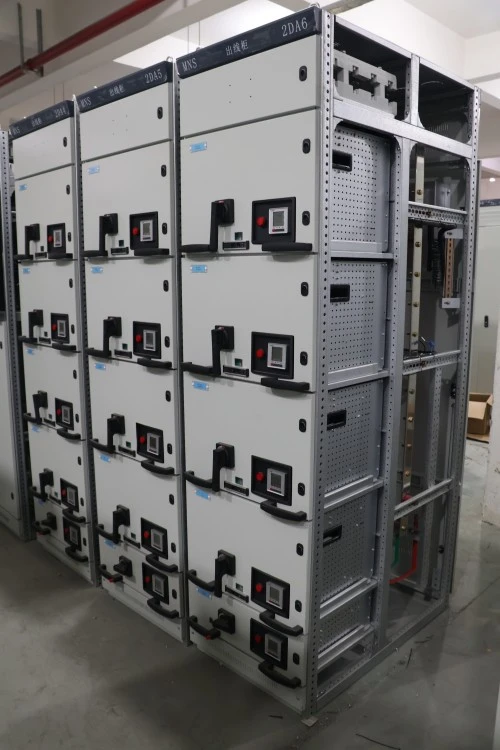

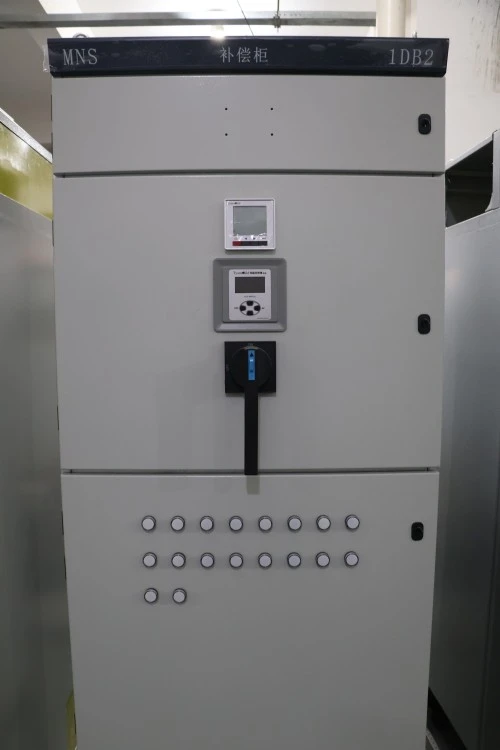

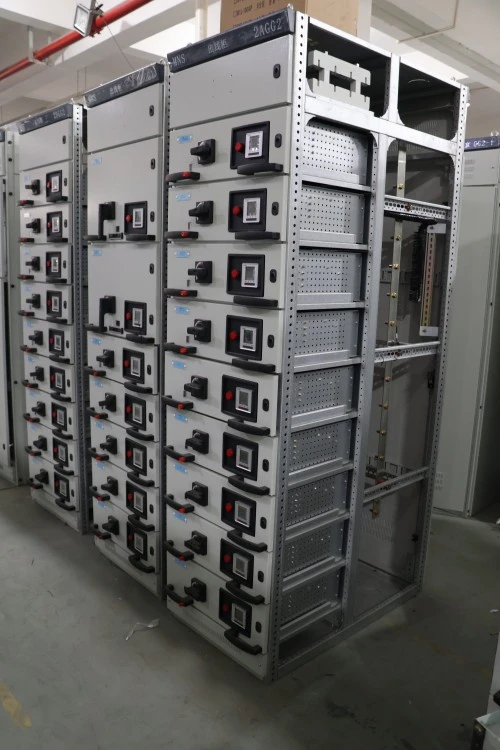

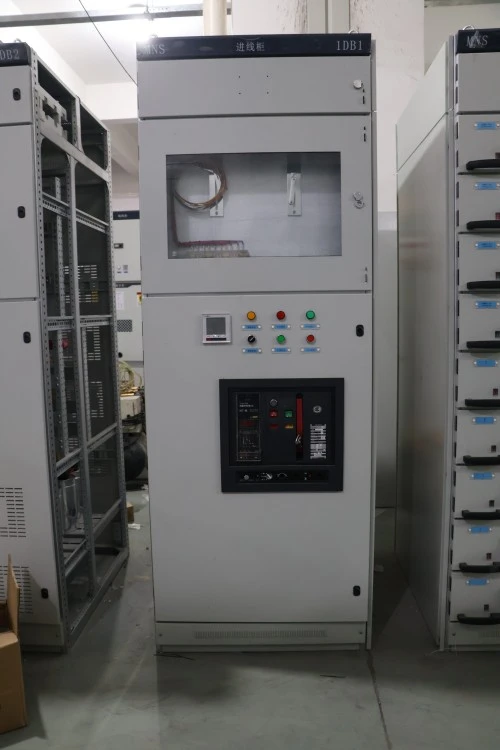

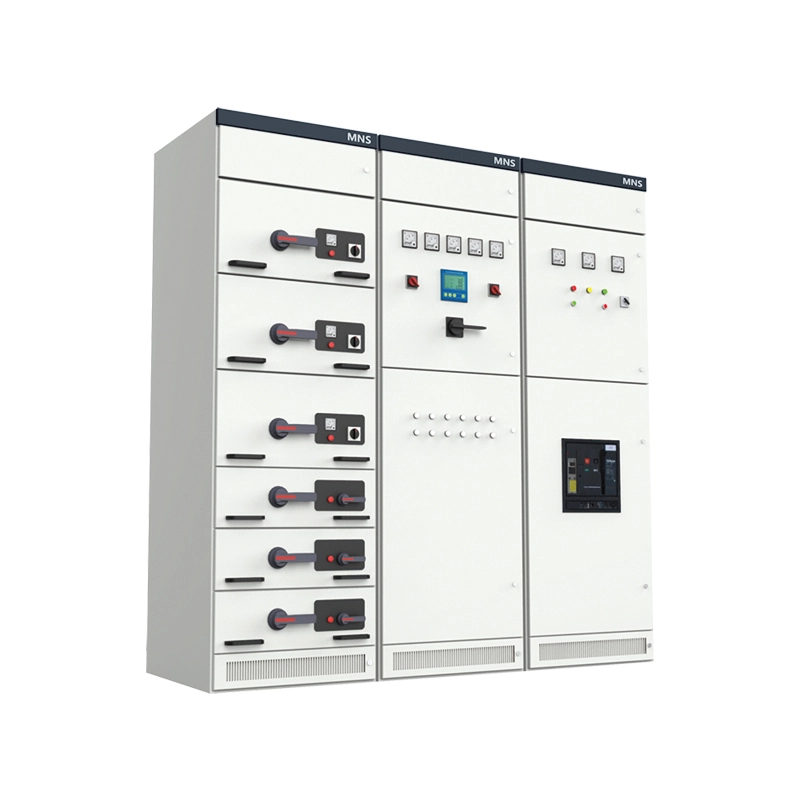

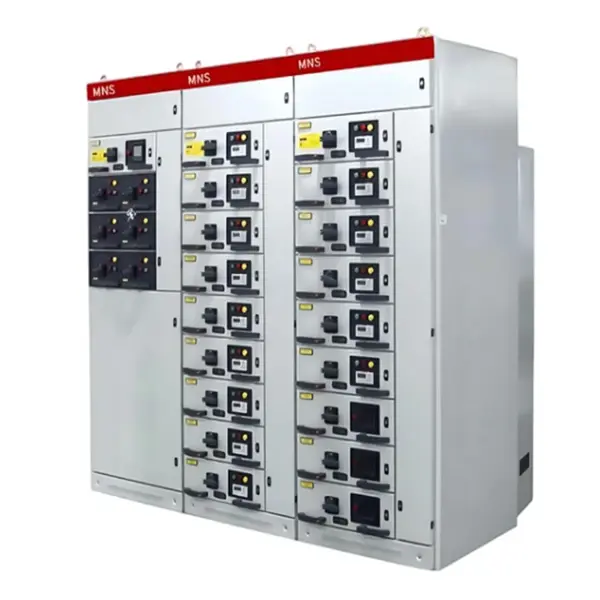

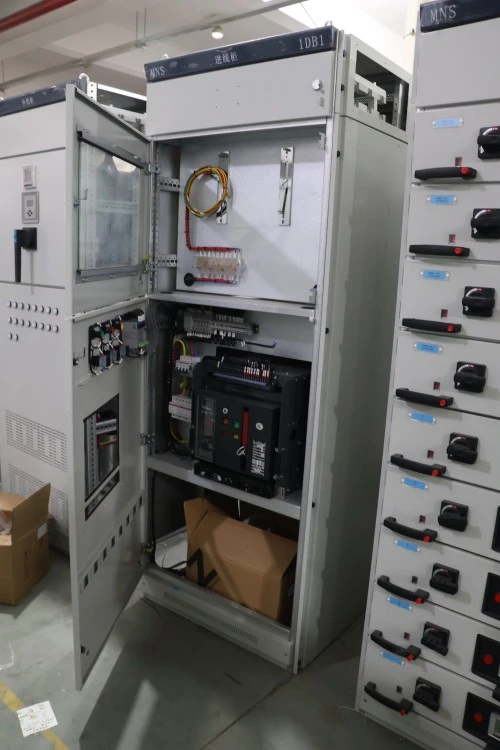

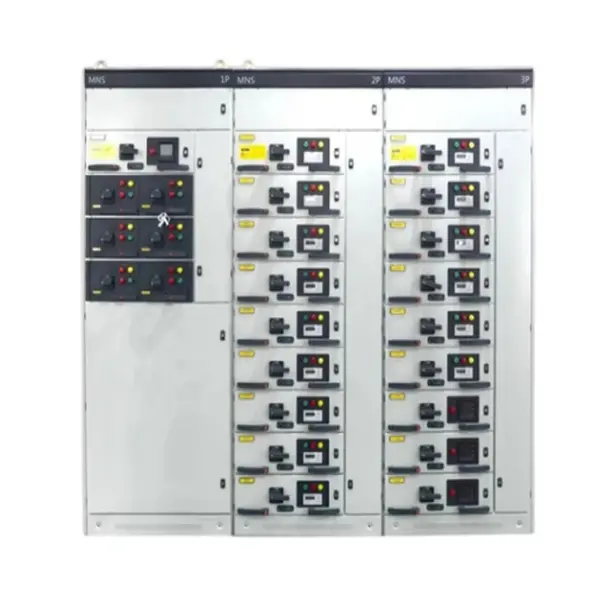

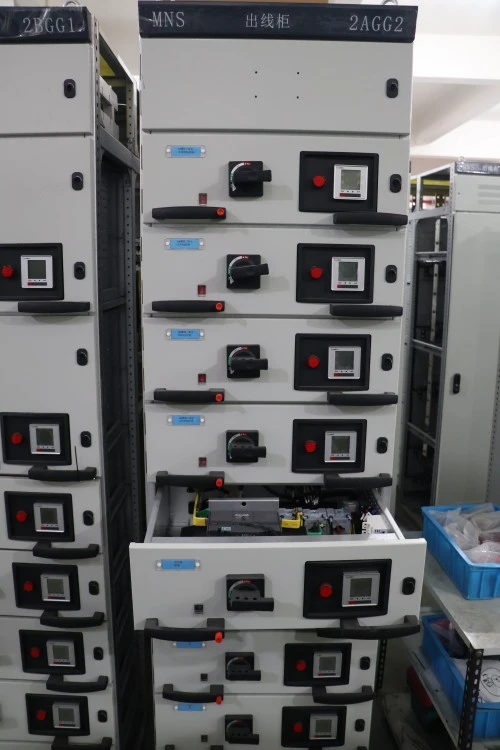

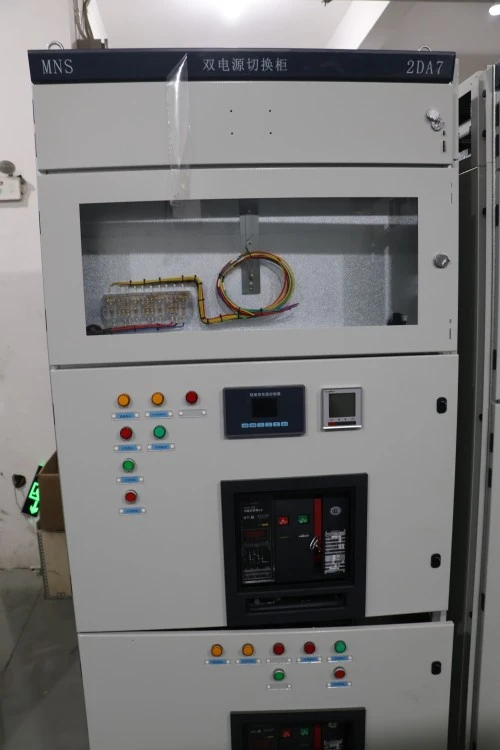

MNS low voltage draw-out switchgear front view Mns Modularization Draw Out Type Switch Cabinet MNS modular drawer unit structure

Produktvorteile

Vorteil	Beschreibung
Wirklich modulare Architektur	Jede Auszugskassette ist mechanisch und elektrisch unabhängig. Sie können Kassetten hinzufügen, entfernen oder aufrüsten, ohne den gesamten Schrank neu konstruieren zu müssen. Dadurch eignet sich der ausziehbare Schaltschrank MNS Modularization ideal für wachsende Fabriken.
Fußabdruck mit hoher Dichte	Bis zu 24 Funktionseinheiten pro einzelnem Vertikalabschnitt (8E/2 Kassetten). Spart 30–40 % Stellfläche im Vergleich zu herkömmlichen festen Schalttafeln.
Schubladenmechanismus mit drei Positionen	Test-, Trenn- und Verbindungspositionen mit vorhängeschlosskompatibler Verriegelung. Schubladen können nicht falsch eingesetzt werden – kodierte Führungen verhindern Fehlpassungen.
Vollständige Funktionstrennung	Separate Fächer für Hauptbus, Kabeleinführung und Funktionseinheiten. Die Eindämmung des Lichtbogens und die Verhinderung der Brandausbreitung sind selbstverständlich.
Hot-Swap-fähig	Tauschen Sie eine Einspeiseschublade aus, während der Hauptbus weiterhin unter Spannung steht. Die Ausfallzeit beschränkt sich auf die Schublade selbst – typischerweise weniger als 5 Minuten.
Bedienung und Wartung nur von vorne	Alle Schubladen, Kabel und Bedienelemente sind von vorne zugänglich. Der Schrank kann an einer Wand aufgestellt werden, wodurch noch mehr Platz gespart wird.
Hohe Kurzschlussfestigkeit	Bis zu 100 kA für 1 Sekunde (getestet gemäß IEC 61439-2). Das Stromschienensystem ist vollständig isoliert und gegen dynamische Beanspruchungen abgestützt.
Zukunftsfähige Konnektivität	Optionale intelligente Schublade mit integrierten Strom-/Spannungssensoren und Modbus TCP-Kommunikation. Direkte Integration in Ihr SCADA- oder Gebäudemanagementsystem.

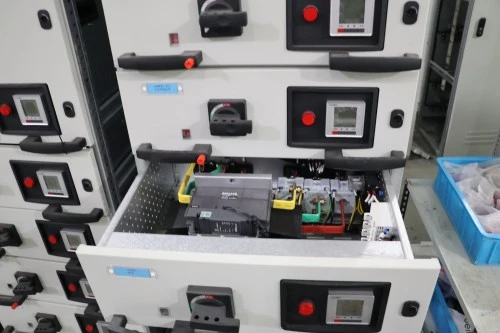

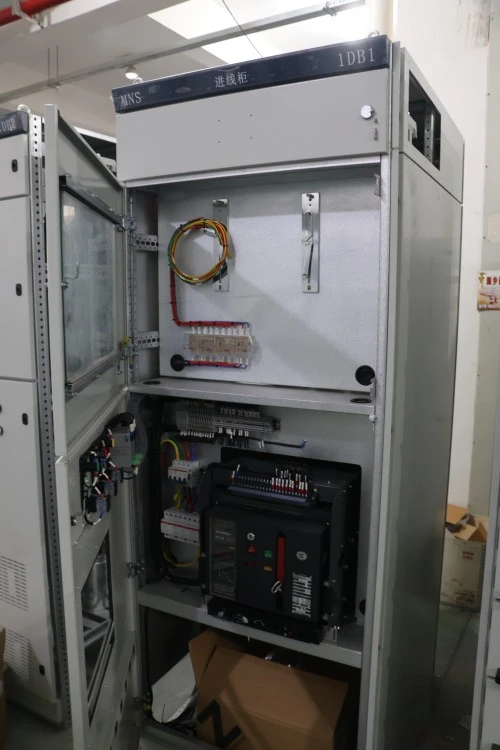

MNS draw-out cassette for motor control Mns Modularization Draw Out Type Switch Cabinet

Produktmerkmale

Im Gegensatz zu generischen ausziehbaren Schränken verfügt der ausziehbare Schaltschrank MNS Modularization über die folgenden besonderen Merkmale:

Besonderheit	Spezifischer Nutzen
Schubladengriff mit integrierter Betriebsanzeige	Die Grifffarbe zeigt die Position an: Weiß (isoliert), Gelb (Test), Grün (verbunden). Es ist nicht nötig, die Schublade zu öffnen, um den Status zu überprüfen.
Automatische Rollläden für feste Kontakte	Wenn die Schublade herausgezogen wird, decken Metallverschlüsse automatisch spannungsführende Kontakte im Inneren der Halterung ab. Verhindert versehentlichen Fingerkontakt.
Schubladenverriegelung mit Hauptschalter	Die Schublade kann nicht eingeschoben oder herausgezogen werden, es sei denn, der Hauptleistungsschalter befindet sich in der AUS-Position. Verhindert Lichtbogenbildung während der Bewegung.
Durchgehendes Kabelfach	Kabeleinführung von oben oder unten ohne Einschränkungen des Biegeradius. Unterstützt Aluminium- oder Kupferkabel bis zu 4 x 240 mm² pro Phase.
Werkseitig verdrahteter Sekundärkabelbaum mit nummerierten Aderendhülsen	Jedes Steuerkabel ist vorkonfektioniert und nummeriert. Die Ersatzschublade wird mit einem passenden Sekundärsteckverbinder geliefert – keine Neuverkabelung vor Ort.
Schubladengewicht ≤25 kg für manuelle Bedienung	Die meisten 8E/2- und 8E-Schubladen sind leicht genug für die Handhabung durch eine Person ohne Hebezeug. Schwerere Schubladen verfügen über eine Rollenunterstützung.
Kaltgewalzter Stahl mit Antikondensbeschichtung	Spezielle Beschichtung verhindert den Feuchtigkeitstransport; getestet für 500 Stunden Salzsprühnebel (ISO 9227). Geeignet für feuchte Umgebungen.

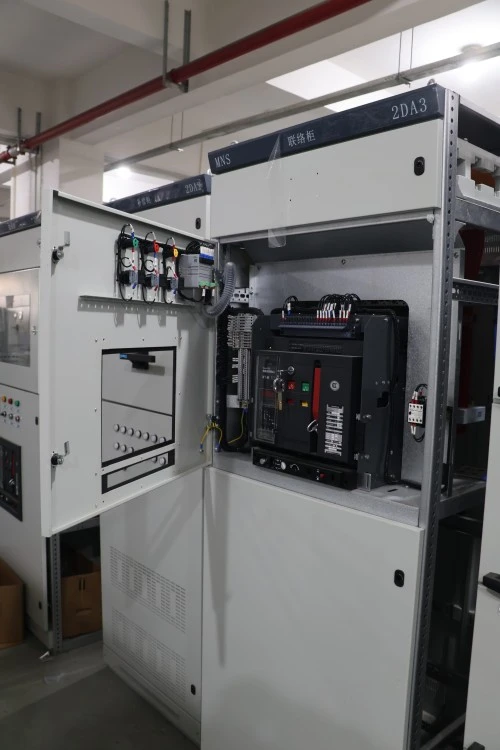

MNS withdrawable drawer mechanism Mns Modularization Draw Out Type Switch Cabinet

Produktparameter

Parameter	Spezifikation
Nennbetriebsspannung	380V / 400V / 690V Wechselstrom
Bemessungsisolationsspannung	Bis zu 1000V
Nennstrom der Hauptsammelschiene	Je nach Konfiguration bis zu 4000 A oder 6300 A
Bewerteter Kurzzeitstrom	Bis zu 50 kA / 65 kA / 100 kA, abhängig von den Projektanforderungen
Schubladenmodul	8E/2, 8E, 16E, 24E
Schutzgrad	IP30 / IP40-Standard, IP54 optional
Form der Trennung	Formular 2b, Formular 3b, Formular 4b optional
Anwendbare Standards	IEC 61439-1, IEC 61439-2, GB/T 7251
Kabeleinführung	Kabeleinführung oben oder unten
Installation	Innenaufstellung

Produktanwendung (Szenarien)

Der ausziehbare Schaltschrank MNS Modularization wird häufig eingesetzt in:

● Industrieanlagen: Automobilmontagelinien, Lebensmittel- und Getränkeproduktion, chemische Chargenverarbeitung

● Gewerbekomplexe: Einkaufszentren, Bürohochhäuser, Krankenhäuser

● Infrastruktur: Wasseraufbereitungsanlagen, Pumpstationen, Gepäckabfertigungssysteme am Flughafen

● Rechenzentren: Niederspannungs-Hauptverteiler (LVMDB) und Remote Power Panels (RPP)

● Erneuerbare Energie: Solarpark-Wechselrichter, Hilfsstromversorgung für Windkraftanlagen

● Marine und Offshore: Stromverteilung an Bord

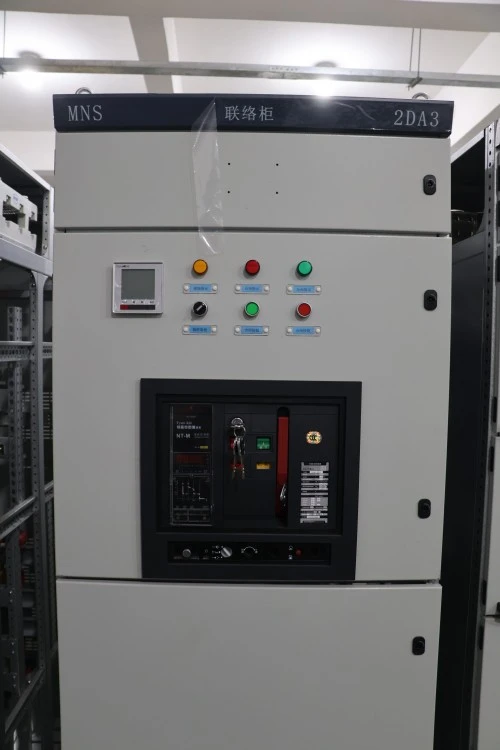

Mns Modularization Draw Out Type Switch Cabinet

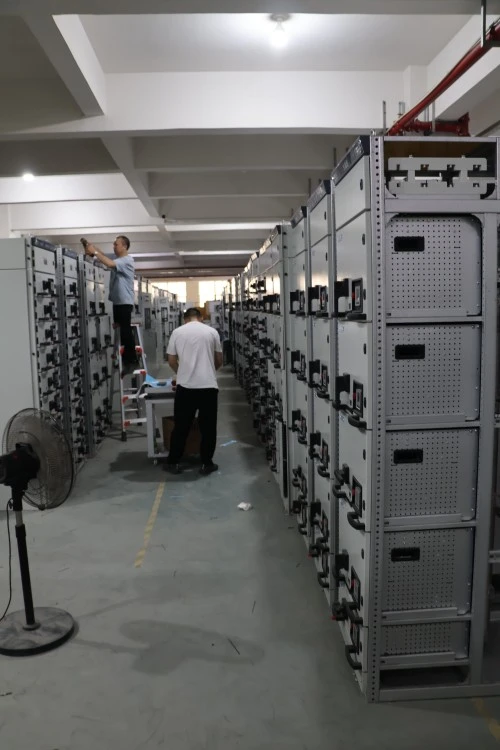

Produktionsdetails

● Lugao Power Co., Ltd.fertigt jeden MNS-Modularisierungs-Schaltschrank mit Präzision:

● Gehäusematerial: 2,0 mm dicker kaltgewalzter Stahl, vollständig geschweißter Rahmen mit IP40-Standard (IP54 optional). Pulverbeschichtungsdicke ≥80μm, RAL 7035 Lichtgrau.

● Sammelschienensystem: Rechteckige Kupferschienen (98 % IACS-Leitfähigkeit) mit verzinnten Verbindungen. Alle Sammelschienen sind vollständig mit Schrumpfschläuchen isoliert (rot, gelb, blau, grau für Neutralleiter).

● Schubladenträger: Aus 2,5 mm dickem, verzinktem Stahl mit selbstschmierenden Nylonrollen. Einschub-/Auszugskraft der Schublade ≤150 N nach 500 Zyklen.

● Feste Kontakte: Spitze aus Silberlegierung, federbelastete Ausführung. Ausgelegt für 2.000 Einfügungen ohne Leistungseinbußen.

● Sekundärkontakte: 24-polige, versilberte Stecker und Buchsen. Ausgelegt für 10.000 Steckzyklen.

● Schubladenkennzeichnung: Lasergravierbarer Etikettenhalter an jeder Schubladenfront. QR-Code optional für die digitale Asset-Verfolgung.

● Werksprüfung: Jede Funktionseinheit wird einer vollständigen Verkabelungsprüfung, einem Spannungsfestigkeitstest (2,5 kV für 1 Minute) und einem Temperaturanstiegstest (bei 1,1-fachem Nennstrom) unterzogen. Prüfberichte liegen der Lieferung bei.

Zertifizierung und Qualitätssicherung

Lugao befolgt ISO-basierte Qualitätsmanagementverfahren für die Herstellung von Schaltanlagen. Bei Projektaufträgen können wir gemäß der bestätigten technischen Vereinbarung Prüfdokumente, Routineprüfberichte und Produktfotos vor dem Versand bereitstellen.

Qualitätsmanagementsystem ISO 9001
Umweltmanagementsystem ISO 14001
Entwurf und Prüfung basierend auf IEC 61439-1/2
Routineprüfbericht vor dem Versand
Fotos der Werksinspektion sind auf Anfrage erhältlich

Lugao ISO 9001 quality management certificate

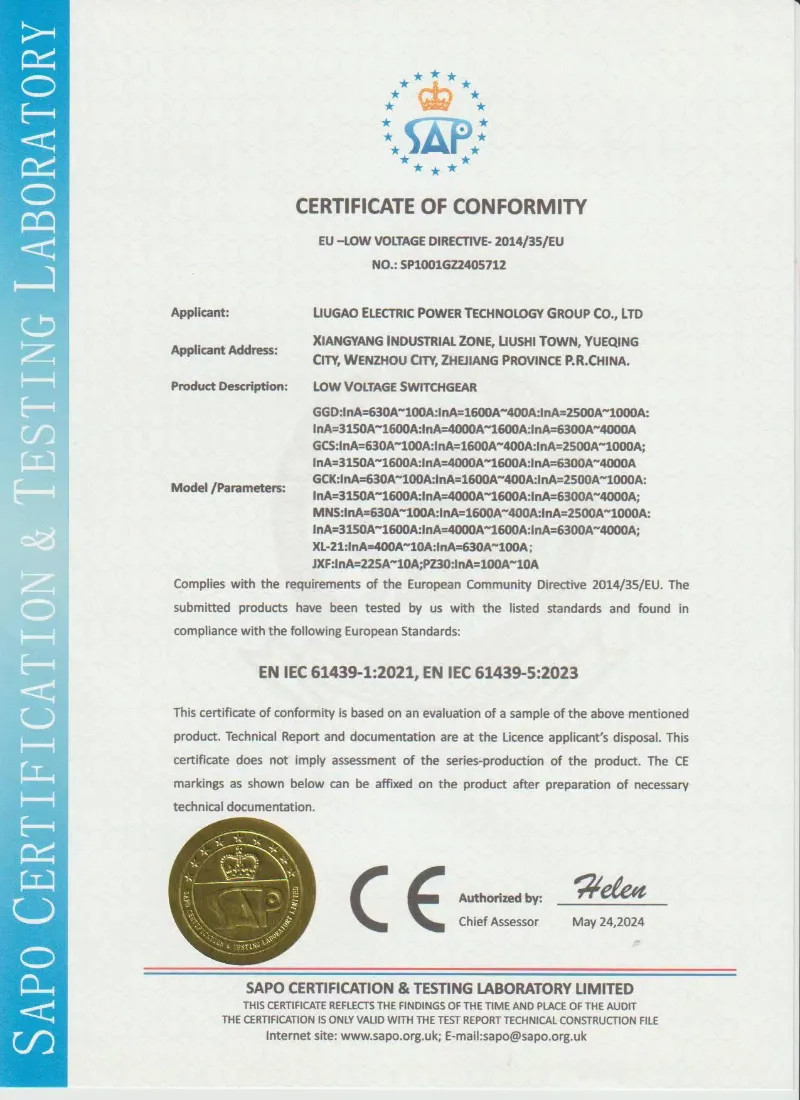

Lugao IEC 61439 certificate for low voltage switchgear

Verpackung, Versand und Kundendienst

Verpackung & Versand

● Einzelverpackung der Schubladen: Antistatische Luftpolsterfolie im Wellpappenkarton, beschriftet mit Schaltplan und Nennleistung.

● Hauptverpackung des Schranks: Stretchfolie + VCI-Papier + Exportkiste aus Sperrholz (15 mm Dicke). Alle Kistenböden sind mit Gabelstaplertaschen ausgestattet.

● Versandbedingungen: FOB Ningbo, CIF-Haupthäfen oder EXW.

● Lieferzeit: 20 Arbeitstage für Standardkonfigurationen.

Kundendienst

● Garantiezeit: 12 Monate ab Inbetriebnahmedatum (maximal 18 Monate ab Versand).

● Kostenloser technischer Fernsupport per Videoanruf oder E-Mail (Antwort innerhalb von 4 Geschäftsstunden).

FAQs:

F1: Was ist der Unterschied zwischen 8E/2-, 8E- und 16E-Schubladen?

A: Diese beziehen sich auf Schubladenhöhenmodule: 8E/2 = 100 mm (Halbmodul), 8E = 200 mm (Vollmodul), 16E = 400 mm (Doppelmodul). Je größer die Schublade, desto höher der zulässige Nennstrom und desto mehr Sekundärklemmen sind verfügbar.

F2: Kann ich eine Schublade austauschen, ohne die Stromversorgung zu unterbrechen?

A: Ja. Dies ist eine Kernfunktion des ausziehbaren Schaltschranks MNS Modularization. Schieben Sie die Schublade in die isolierte Position (weißer Griff), entriegeln Sie sie und ziehen Sie sie heraus. Der Hauptbus bleibt unter Spannung. Trennen Sie jedoch immer zuerst die Lastseite.

F3: Ist der Schrank mit einem Temperaturüberwachungssystem ausgestattet?

A: Standardeinheiten verfügen nicht über eine Überwachung, wir bieten jedoch optionale intelligente Schubladen mit integrierten PT100-Sensoren und einer zentralen Anzeigeeinheit an, die die Temperaturen von Sammelschienen und Schubladen anzeigt.

F4: Kann der Schrank später erweitert werden, ohne vorhandene Abschnitte zu ersetzen?

A: Ja. Jeder vertikale Abschnitt ist mechanisch und elektrisch für den seitlichen Anschluss ausgelegt. Sie können an beiden Enden einen zusätzlichen Schrank anschrauben und die Sammelschienen mithilfe der mitgelieferten Erweiterungssätze verbinden.
