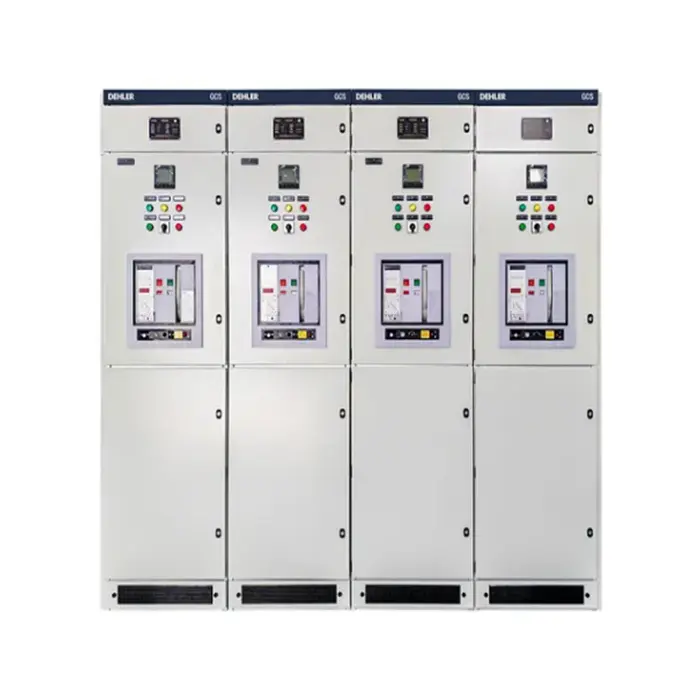

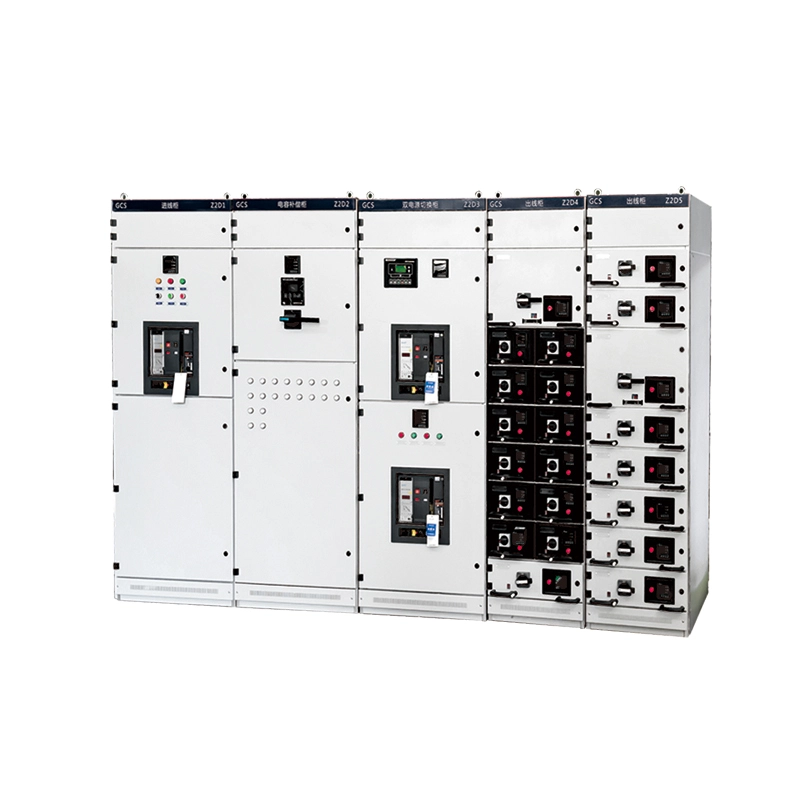

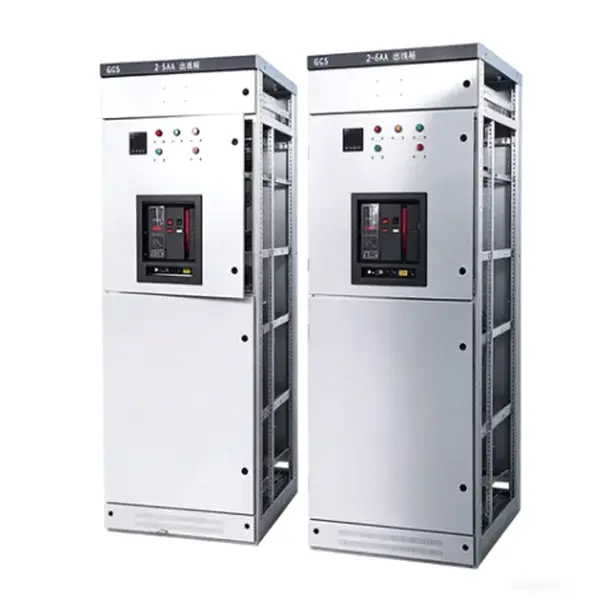

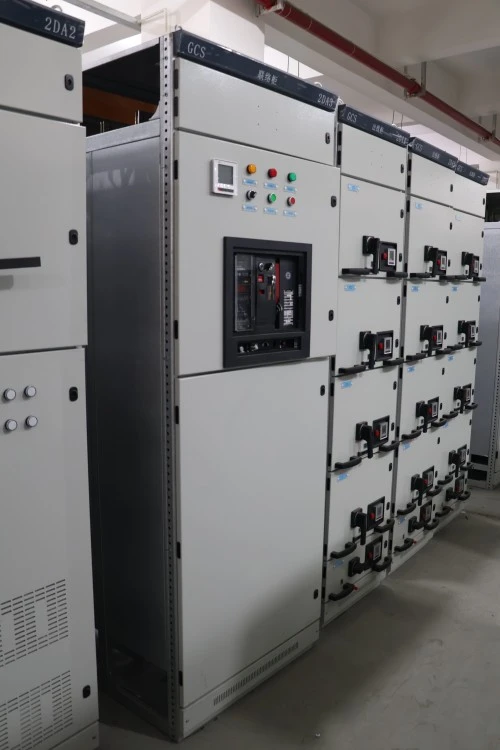

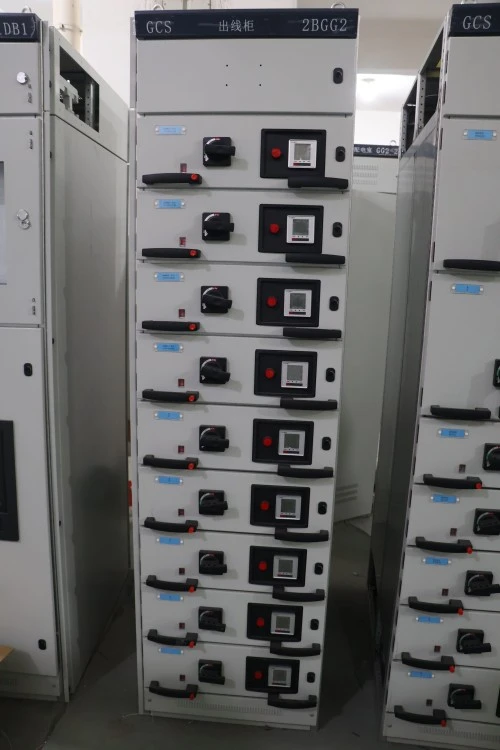

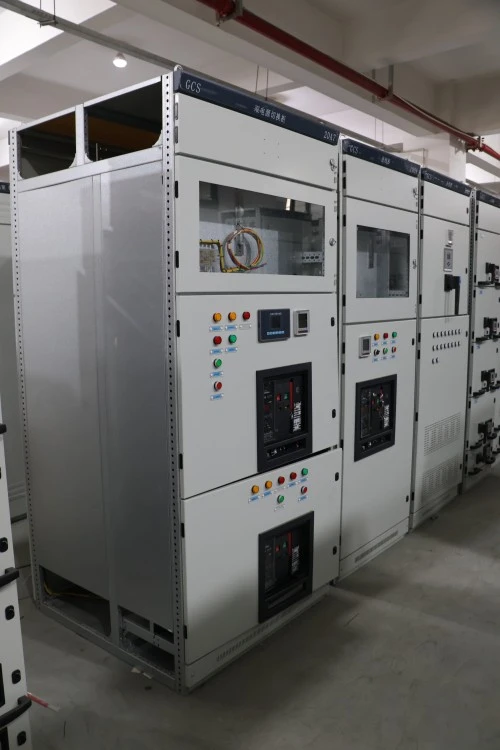

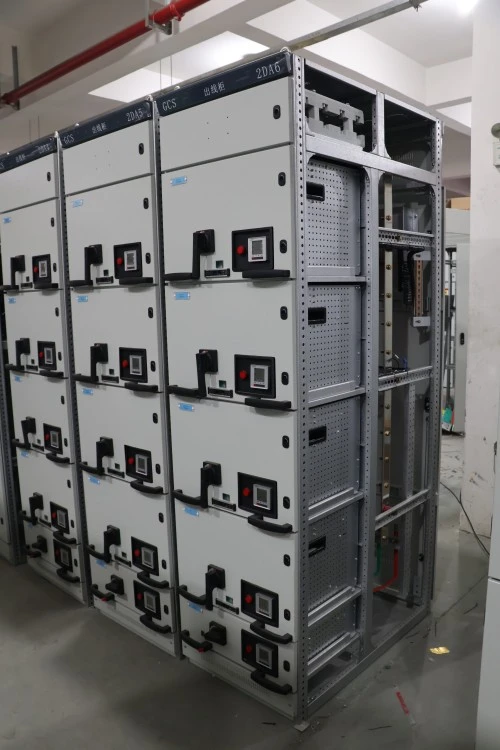

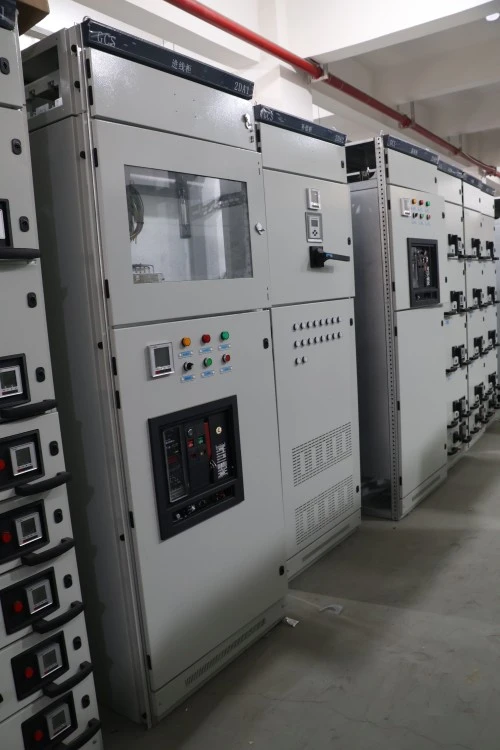

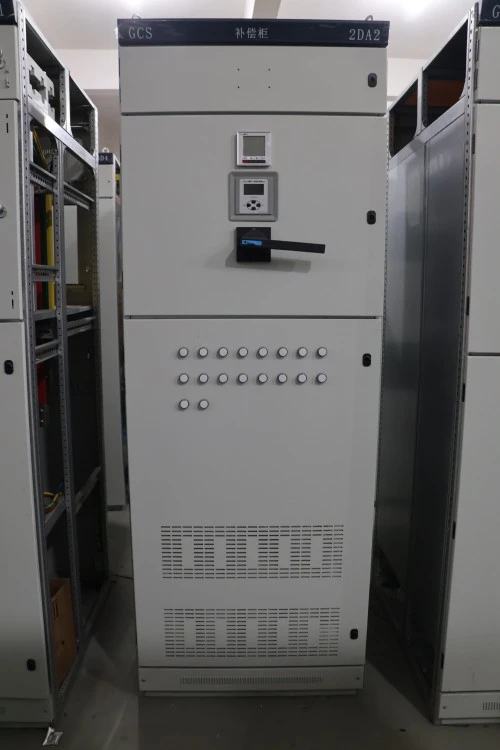

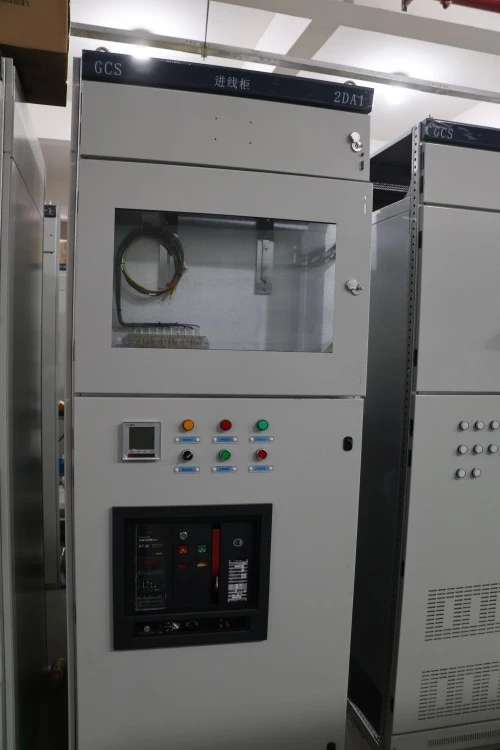

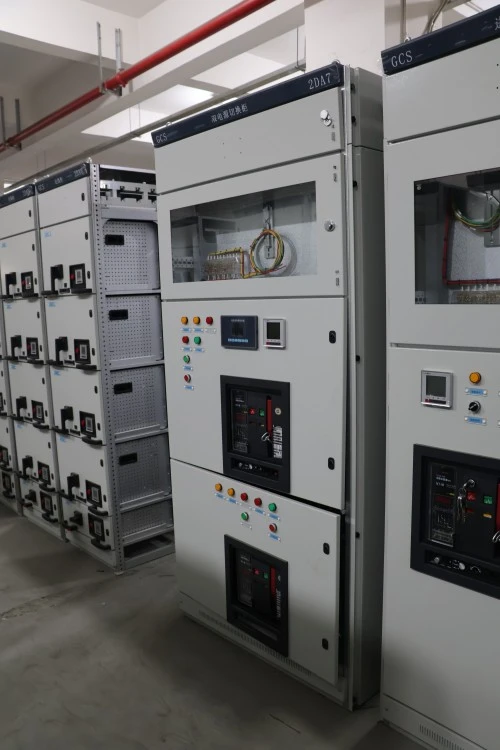

GCS-Einschub-Niederspannungs-Schaltanlage

Die ausziehbare Niederspannungs-Schaltanlage GCS ist eine fortschrittliche, geschlossene Schaltanlage, die sorgfältig für den Stromempfang, die Verteilung und die intelligente Motorsteuerung in dreiphasigen Wechselstrom-Industriesystemen entwickelt wurde, die mit Nennspannungen von bis zu 400 V (mit Isolationswerten bis zu 1000 V) und horizontalen Hauptsammelschienen-Nennströmen von bis zu 4000 A betrieben werden. Als zentrales Rückgrat moderner Niederspannungs-Stromverteilungszentren integriert diese ausziehbare Niederspannungs-Schaltanlage von GCS eine umfassende Suite von Primär- und Sekundärkomponenten – einschließlich Luftleistungsschaltern (ACBs), Kompaktleistungsschaltern (MCCBs), Schützen, thermischen Überlastrelais, speicherprogrammierbaren Steuerungen (SPS) und multifunktionalen digitalen Messgeräten – in standardisierten, vollständig austauschbaren modularen Schubladeneinheiten.

Produktparameter (Spezifikation)

Nachfolgend finden Sie die technische Spezifikationstabelle für die Standard-Niederspannungs-Schaltanlage vom GCS-Einschubtyp.

Nennfrequenz 50 Hz / 60 Hz Anwendbare Normen IEC 61439-1/2, GB/T 7251 Installation im Innenbereich, bodenstehend Schubladenposition verbunden, Test, getrennt und herausgezogen Kabeleinführung Kabeleinführung oben oder unten Sammelschienenmaterial Kupfer oder Aluminium je nach Projektkonfiguration Umgebungstemperatur -5 °C bis +40 °C oder projektspezifische Bedingungen Höhe ≤2000 m standardmäßig, höhere Höhen nach Konstruktionsbestätigung möglich.

Produkteigenschaften und Anwendung

F1: Was sind die herausragenden Funktionsmerkmale dieser ausziehbaren Niederspannungs-Schaltanlage von GCS?

A: Die ausfahrbare Niederspannungs-Schaltanlage vom Typ GCS zeichnet sich durch ihre hohe Austauschbarkeit und Sicherheit aus. Funktionsfähige Schubladen gleicher Leistung sind vollständig austauschbar, wodurch Verkabelungsfehler bei Notauswechslungen vermieden werden. Es verfügt außerdem über einen präzisen mechanischen Verriegelungsmechanismus, der die Reihenfolge „Aus-Position-Test-Ein“ strikt durchsetzt und verhindert, dass Bediener Stromkreise unter Last verbinden oder trennen. Darüber hinaus gewährleistet das fortschrittliche Belüftungsdesign eine effektive Wärmeableitung für Hochstromkreise.

F2: Welche Szenarien eignen sich am besten für diese Schaltanlage?

A: Diese ausfahrbare Niederspannungs-Schaltanlage vom Typ GCS ist ideal für Sektoren geeignet, die eine unterbrechungsfreie Stromversorgung und eine schnelle Fehlerbehebung erfordern. Zu den typischen Anwendungen gehören petrochemische Raffinerien (zur Pumpen- und Kompressorsteuerung), große Produktionsanlagen (automatisierte Produktionslinien), Hilfssysteme für Kraftwerke, städtischer Schienenverkehr und kommerzielle Umspannwerke. Sein ausziehbares Design macht es zur bevorzugten Wahl für jede geschäftskritische Umgebung, in der Ausfallzeiten minimiert werden müssen.

Produktionsdetails

1. Herstellung des Schrankrahmens – präzisionsgefertigte Struktur

Das Gehäuse der ausziehbaren Niederspannungs-Schaltanlage GCS von Lugao Power besteht aus hochwertigen kaltgewalzten Stahlblechen, die aufgrund ihrer hervorragenden Ebenheit und strukturellen Integrität ausgewählt wurden. Alle Stahlplatten werden in importierten CNC-Revolver-Stanz- und Biegezentren verarbeitet, wobei eine Biegewinkelgenauigkeit von ±0,5° und eine Lochpositionsgenauigkeit von ±0,1 mm erreicht werden. Nach dem Formen wird der Rahmen einer mehrstufigen Oberflächenbehandlung unterzogen: Entfetten, Säurebeizen, Phosphatieren und elektrostatische Epoxidpulverbeschichtung. Anschließend wird er bei 180–200 °C eingebrannt, um eine harte, korrosionsbeständige Oberfläche zu erhalten. Der zusammengebaute Schrank erreicht die Schutzart IP30 bis IP40 und schützt interne Komponenten wirksam vor Staub, Feuchtigkeit und versehentlichem Kontakt.

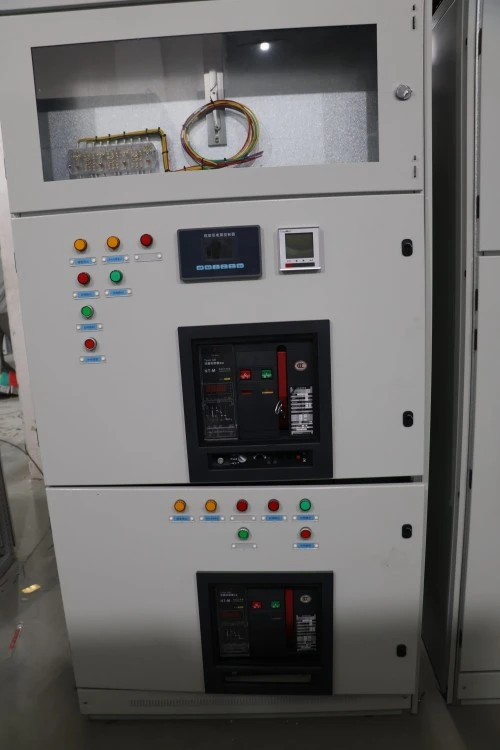

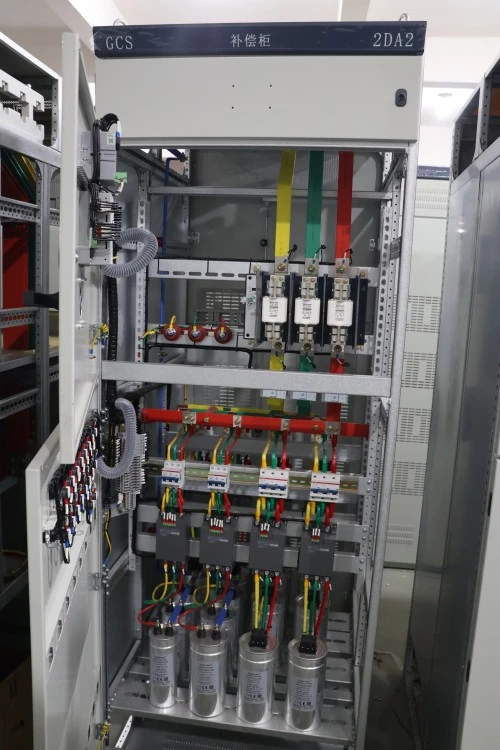

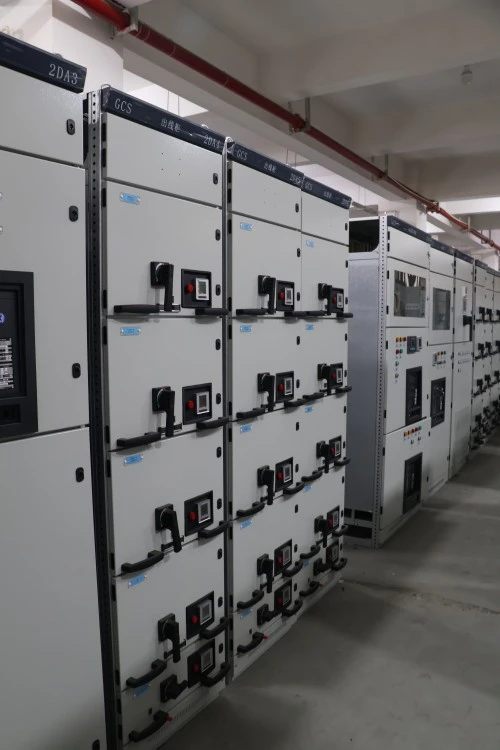

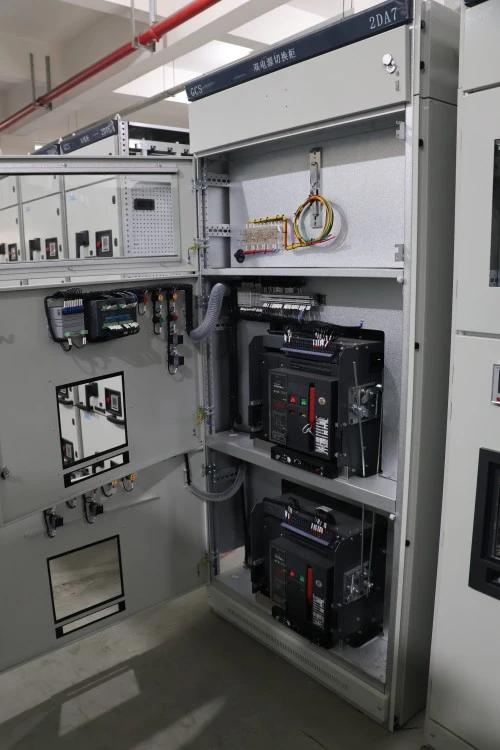

2. Sammelschienensystem – Kupferkern mit hoher Leitfähigkeit

Alle Haupt-, Vertikal- und Abzweigschienen sind aus 99,95 % reinem Elektrolytkupfer (T2-Qualität) gefertigt und gewährleisten eine Leitfähigkeit von ≥ 98 % IACS. Die Oberflächen der Sammelschienen werden mehrschichtig behandelt – entweder verzinnt, versilbert oder mit einem Hochspannungs-Wärmeschrumpfschlauch überzogen –, um Oxidation zu verhindern und die Wärmeableitung zu verbessern. Jede Sammelschienenverbindung wird mit kalibrierten Drehmomentwerkzeugen angezogen und zur Rückverfolgbarkeit markiert, wodurch lokale Hotspots vermieden werden, die die langfristige Zuverlässigkeit beeinträchtigen könnten.

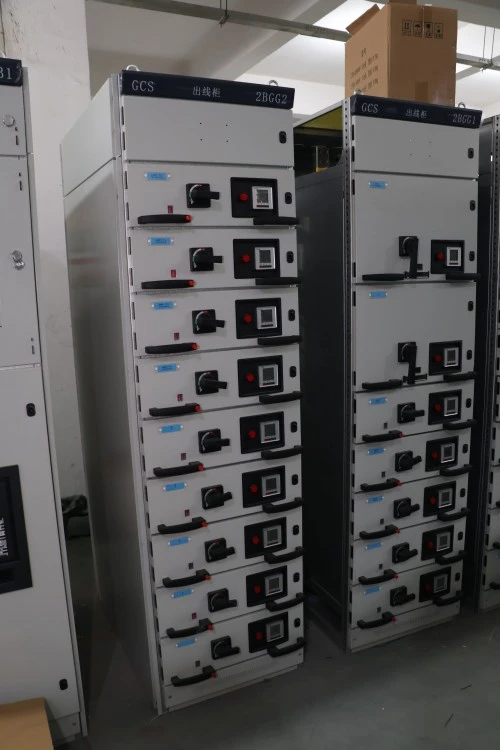

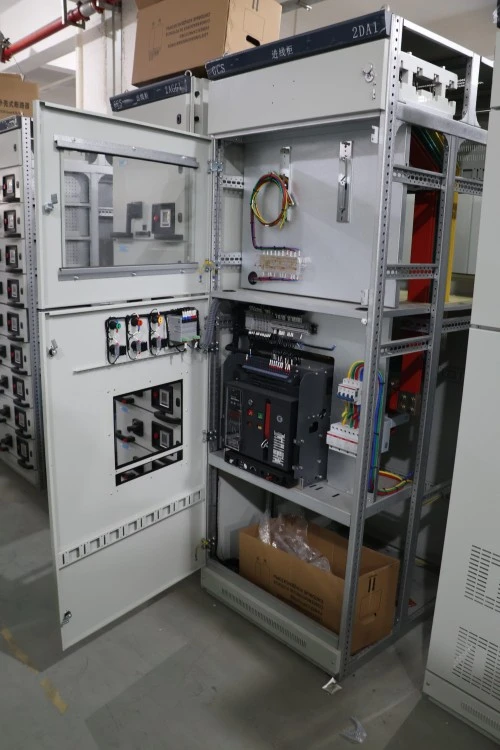

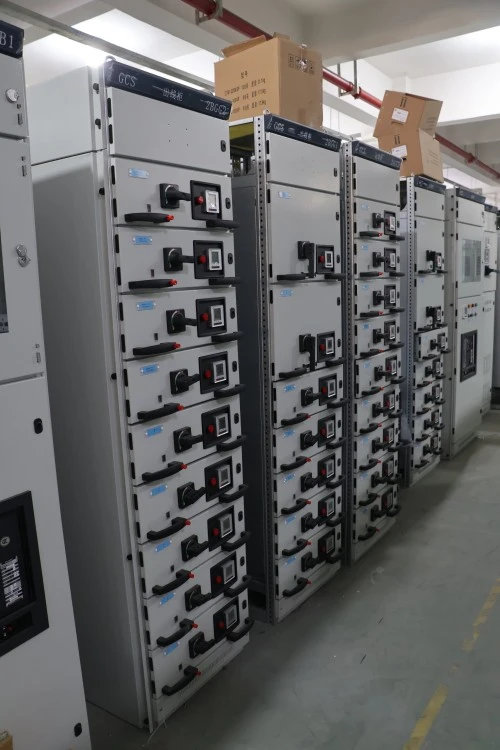

3. Schubladenmontage – Das „Three-Pass“-Tuning-Verfahren

Jede ausziehbare Funktionseinheit durchläuft unser exklusives Drei-Pass-Schiebertuning:

1: Führungsschienen werden manuell montiert und für die anfängliche Ausrichtung eingestellt.

2: Die Schublade wird im Leerlauf eingeführt und herausgezogen, um die mechanische Leichtgängigkeit und das Einrasten der Verriegelung zu überprüfen.

3: Bei der Prüfung der elektrischen Kontinuität wird die Schublade mehrmals betätigt, während der Kontaktwiderstand des primären und sekundären Steckers überwacht wird. Es werden nur Geräte zugelassen, die unseren Schwellenwert für reibungslosen Betrieb erfüllen.

Dieses strenge Verfahren stellt sicher, dass jede Schublade mühelos gleitet und über den gesamten Bewegungsbereich einen perfekten elektrischen Kontakt beibehält.

4. Wettbewerbsvorteile – engere Toleranzen und bessere Kontakte

Im Vergleich zu marktüblichen Alternativen sind die Fertigungsvorteile von Lugao Power greifbar und messbar:

Toleranzkontrolle der Führungsschiene: Wir halten den Abstand des Schubladenmechanismus bei ±0,5 mm (industriell üblich ist ≥±1,0 mm). Diese engere Toleranz verhindert, dass die Schublade während des Betriebs vibriert oder durchhängt, wodurch eine der Hauptursachen für Primärkontaktverschleiß und Überhitzung direkt beseitigt wird.

Versilberte Primäranschlüsse: Alle Steckkontakte sind aus einer Kupferlegierung gefertigt und mit einer Versilberungsschicht von ≥6 μm Dicke versehen. Der geringere Kontaktwiderstand und die hervorragenden Antioxidationseigenschaften von Silber reduzieren den Leistungsverlust an den Verbindungspunkten erheblich und verbessern so die langfristige thermische Stabilität und Energieeffizienz der gesamten GCS-Niederspannungs-Schaltanlage vom Einschubtyp.

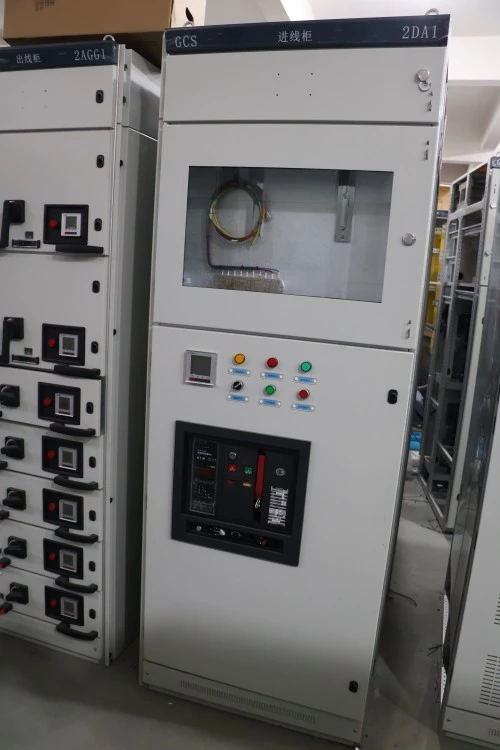

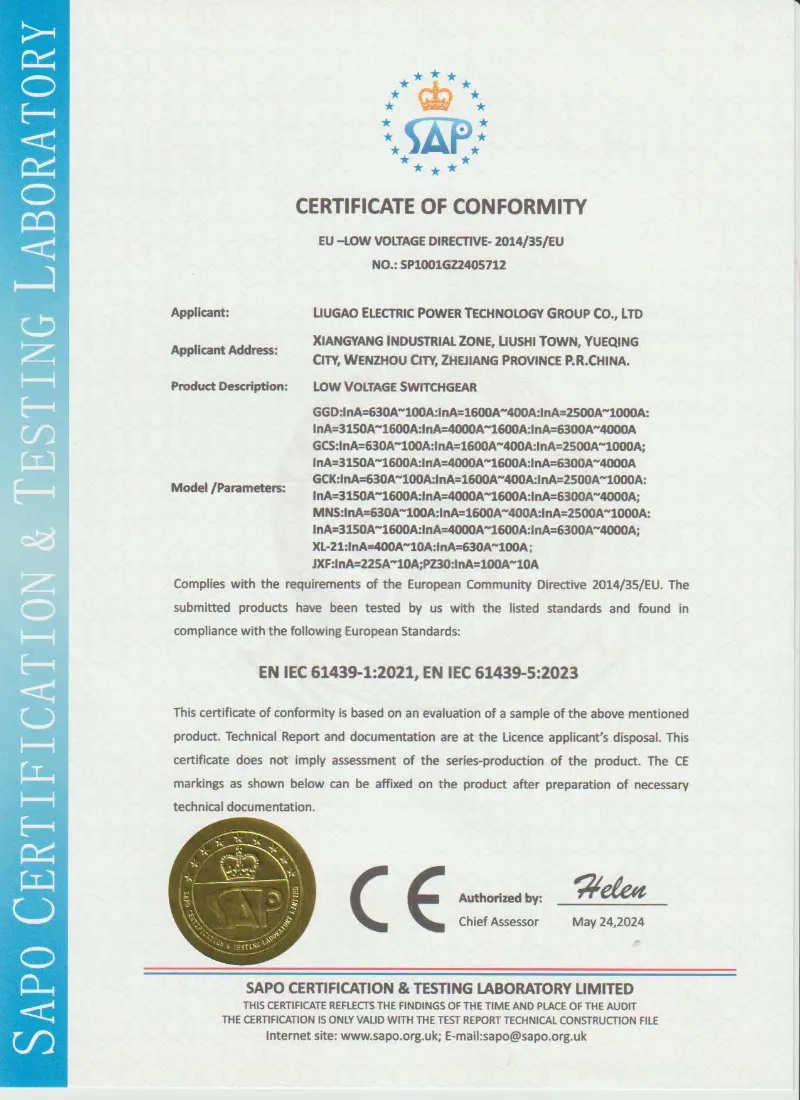

Zertifizierung und Qualitätssicherung

Lugao fertigt GCS-Niederspannungsschaltanlagen vom Einschubtyp gemäß den technischen Projektanforderungen und den geltenden Niederspannungsschaltanlagennormen wie IEC 61439-1/2 und GB/T 7251. Routineinspektionen und Testberichte können vor dem Versand gemäß der bestätigten technischen Vereinbarung bereitgestellt werden.

• Entwurf und Prüfung basierend auf IEC 61439-1/2
• Herstellung und Inspektion basierend auf GB/T 7251
• Netzfrequenzfestigkeitstest
• Isolationswiderstandsprüfung
• Mechanischer Funktionstest für Schubladeneinheiten
• Überprüfung der Verriegelungsfunktion
• Sekundärverkabelung und Funktionstest
• Überprüfung des Drehmoments der Sammelschienenverbindung
• Routineprüfbericht vor dem Versand
• Fotos der Werksinspektion sind auf Anfrage erhältlich



Verpackung, Versand und Kundendienst

Verpackung und Versand:

Jede Niederspannungs-Schaltanlage vom GCS-Einschubtyp wird zunächst mit PE-Folie umwickelt, um Feuchtigkeit und Staub abzuwehren, und dann in begasten, robusten Holzkisten untergebracht, die mit Stahlbändern verstärkt sind. Wir verwenden vakuumversiegelte Verpackungen für empfindliche elektronische Komponenten und vollständig gekapselte Schutzecken, um Schäden durch Stöße beim Transport zu verhindern. Der Standardversand erfolgt über 20GP/40HQ-Container, wobei die Sendungen von weltweit führenden Transportversicherern versichert sind, um Ihre Investition vollständig zu schützen.




Kundendienst:

Lugao Power Co., Ltd. bietet eine umfassende Garantie von 12 Monaten ab dem Datum der Inbetriebnahme (oder 18 Monate ab dem Lieferdatum, je nachdem, was zuerst eintritt). Unser Service umfasst technischen Hotline-Support rund um die Uhr, Video-Fernführung und bei Bedarf Vor-Ort-Service durch zertifizierte Techniker. Bei Leistungsausfällen unter normalen Betriebsbedingungen stellen wir kostenlos Reparatur oder Ersatzteile zur Verfügung.




Kundenfragen und -antworten

F: Ist die ausziehbare Niederspannungs-Schaltanlage von GCS mit meinem vorhandenen Schienensystem kompatibel?

A: Ja, die Kompatibilität wird strikt beachtet. Wir konfigurieren die Anschluss-Steigflansche dieser ausziehbaren Niederspannungs-Schaltanlage vom Typ GCS so, dass sie perfekt zu Ihren vorgeschalteten Transformator- und nachgeschalteten Sammelschienenschnittstellen passen. Bitte stellen Sie in der technischen Bestätigungsphase Ihre Schaltanlagen-Layoutzeichnungen vor Ort zur Verfügung, damit wir die Anschlusspunkte anpassen können.




F: Was passiert, wenn eine Schublade während des Betriebs ausfällt? Kann ich das Problem ohne vollständiges Herunterfahren beheben?

A: Genau genommen ist das schnelle Hot-Swapping der Hauptvorteil. Sie schalten einfach den Leistungsschalter in diesem Fach auf „Aus“, nehmen das defekte Gerät heraus und schieben ein Ersatzgerät mit identischer Nennleistung ein. Der Rest der GCS-Einschub-Niederspannungs-Schaltanlage läuft weiter und stellt die Stromversorgung innerhalb von Minuten wieder her.




F: Wie verhindern Sie Störlichtbögen während der Wartung der Sammelschienenkammer?

A: Sicherheit steht an erster Stelle. Die Haupt- und Abzweigsammelschienenräume sind vollständig unterteilt. Wir installieren lichtbogensichere Barrieren zwischen dem Einschubraum und dem vertikalen Sammelschienenraum. Beim Zugriff auf den Sammelschienenbereich können alle angrenzenden Funktionseinheiten in der Stellung „Trenn/Test“ sicher verriegelt werden.
