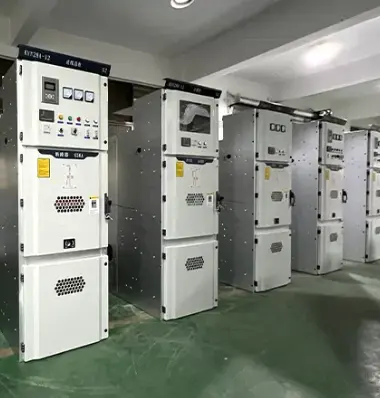

Luftisolierte Hochspannungsschaltanlage von KYN

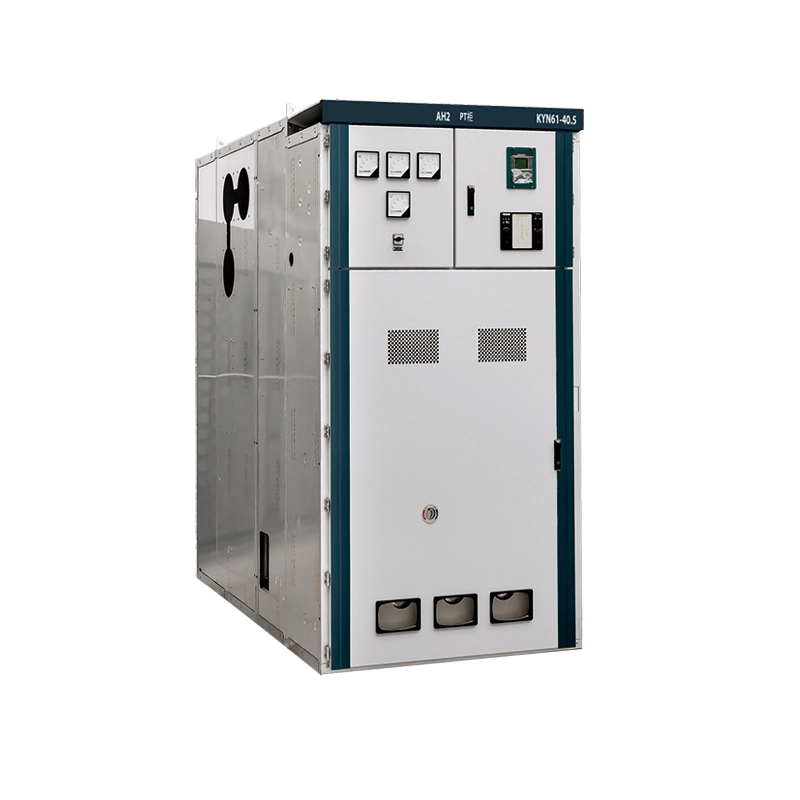

Was ist die luftisolierte Hochspannungs-Schaltanlage KYN?

Die Schaltanlage ist eine metallgekapselte, luftisolierte Mittelspannungsschaltanlage für den Innenbereich, die für dreiphasige Wechselstromsysteme mit 3,6 kV bis 40,5 kV, 50 Hz oder 60 Hz ausgelegt ist.

Die Bezeichnung „KYN“ folgt der chinesischen nationalen Standardbenennung

K – metallverkleidet

Y – Bollerwagentyp

N – drinnen

Im Gegensatz zu gasisolierten Schaltanlagen (GIS), die SF6 verwenden, ist die KYN-Serie auf atmosphärische Luft als primäres dielektrisches Medium zwischen stromführenden Teilen und Erde angewiesen.

Was kann es tun?

Diese luftisolierte Hochspannungs-Schaltanlage von KYN dient als zentraler Knotenpunkt für die Steuerung, den Schutz und die Isolierung elektrischer Hochspannungsgeräte. Zu seinen Kernfunktionen gehören:

1. Elektrischen Strom empfangen und verteilen – Die Hauptsammelschiene empfängt den eingehenden Strom von einem Transformator oder Generator und verteilt ihn dann an mehrere Abgänge. Jeder Feeder kann unabhängig geschaltet werden.

2. Schutz vor elektrischen Störungen – Integrierte Vakuum-Leistungsschalter (in einem abnehmbaren Handwagen untergebracht) lösen automatisch innerhalb von Millisekunden aus, wenn Überlast-, Kurzschluss- oder Erdschlussbedingungen erkannt werden. Stromwandler erkennen den Fehler; Schutzrelais lösen den Auslösebefehl aus.

3. Geräte für Wartungsarbeiten isolieren – Der Handwagen kann in eine „getrennte“ Position herausgefahren werden, wodurch ein sichtbarer Luftspalt zwischen dem Leistungsschalter und den festen Primärkontakten entsteht. Die Rollläden schließen automatisch über den stromführenden Festkontakten und ermöglichen so eine sichere Inspektion des Leistungsschalters, ohne die gesamte Sammelschiene stromlos zu machen.

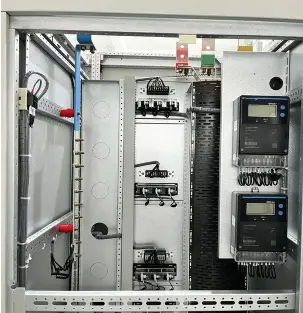

4. Bereitstellung von Echtzeitmessungen und -überwachung – Stromwandler (CTs) und Spannungswandler (VTs), die im Kabelraum montiert sind, speisen Signale an Amperemeter, Voltmeter, Netzqualitätsanalysatoren und Remote Terminal Units (RTUs).

5. Sichere Erdung ermöglichen – Ein manuell betätigter Erdungsschalter, der mechanisch mit der Position des Handwagens verriegelt ist, ermöglicht eine sichere Erdung der Kabelseite, bevor mit den Wartungsarbeiten begonnen wird.

6. Koordinierung mit Schutzrelais – Moderne mikroprozessorbasierte Relais (optional) bieten gerichteten Überstrom-, Differential-, eingeschränkten Erdschluss- und Leistungsschalterversagerschutz. Die Kommunikation über Modbus oder IEC 61850 ermöglicht die Integration in SCADA-Systeme.

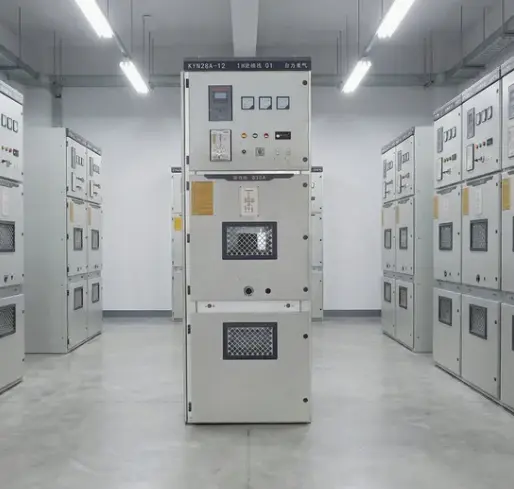

Im Wesentlichen ist die luftisolierte Hochspannungs-Schaltanlage KYN das Arbeitspferd von Mittelspannungsnetzen – robust, transparent (luftisoliert, damit Sie sehen können, was passiert) und wirtschaftlich für Inneninstallationen.

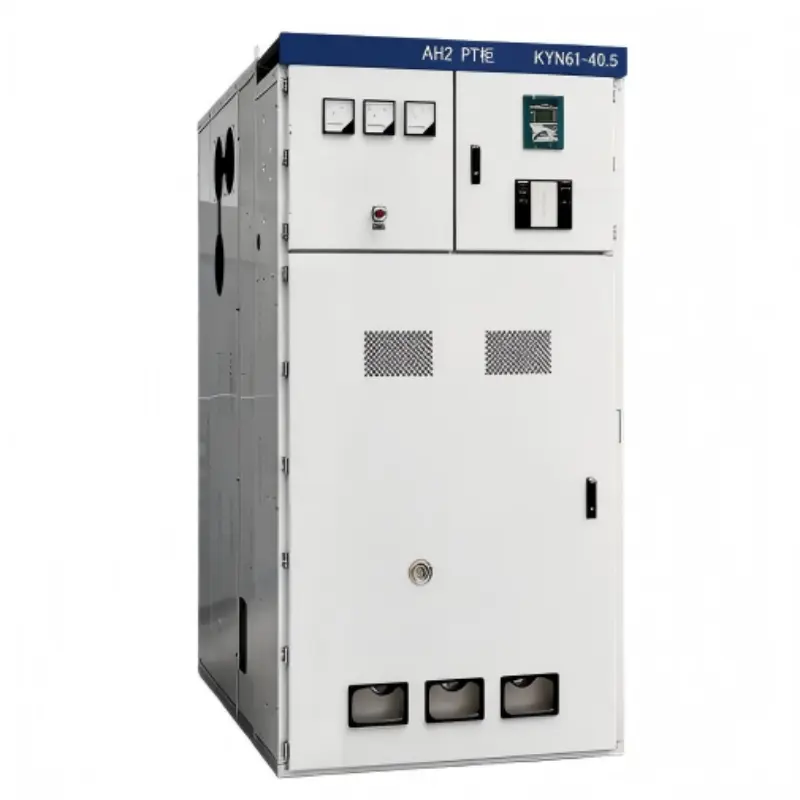

Produktparameter

Produktvorteile

1. Echte metallverkleidete Konstruktion mit Unterteilung

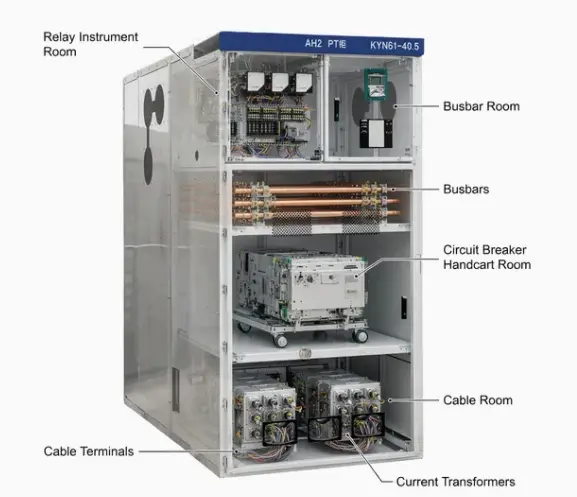

Unsere KYN-Schaltanlage unterteilt das Schaltfeld in vier vollständig getrennte Bereiche:

● Sammelschienenraum (oben hinten)

● Breaker-Handwagenfach (Mitte vorne)

● Kabelfach (unten hinten)

● Niedervolt-Instrumentenraum (oben vorne)

Jedes Fach ist durch 3 mm dicke verzinkte Stahlbarrieren mit verschraubten Zugangsabdeckungen getrennt. Durch diese Trennung wird Folgendes erreicht:

● Fehlereindämmung – Wenn in einem Abteil ein interner Lichtbogen auftritt, kann er sich nicht auf benachbarte Abteile ausbreiten. Unser Design hat den IAC AFLR-Test bis zu 40 kA für 1 Sekunde bestanden.

● Sicherheit des Personals – Bediener können die Tür des Leistungsschalterraums öffnen, um mit dem Handwagen Zugang zu erhalten, während die Sammelschienen weiterhin unter Spannung stehen, jedoch vollständig hinter festen Stahlbarrieren geschützt sind.

● Parallele Wartung – Kabelabschlussarbeiten können durchgeführt werden, während der Leistungsschalterraum gewartet wird.

2. Automatische Auslöser zum Schutz vor Kontakt unter Spannung

Wenn sich der Handwagen von der angeschlossenen in die Testposition bewegt, gleiten die Edelstahlklappen automatisch über die festen Primärkontakte (Leitungs- und Lastseite). Hauptmerkmale:

● Material – 3 mm dicker Edelstahl (kein Aluminium oder Kunststoff)

● Bedienung – Federbetrieben, ausfallsicher (Fensterläden schließen auch bei Bruch der Mechanismusfeder – Unterstützung durch Schwerkraft)

● Verriegelung – Fensterläden können nicht manuell geöffnet werden, es sei denn, der Bollerwagen wird entfernt und ein spezielles Entriegelungswerkzeug verwendet (verhindert unbefugten Zugriff).

● Isolierung – Die Fensterläden sind auf der Rückseite mit 2 mm isolierendem Epoxidharz beschichtet, um induzierte Spannungen zu verhindern

3. Luftisolierung – kein SF6-Gas

Im Gegensatz zu gasisolierten Schaltanlagen (GIS) verwendet die luftisolierte Hochspannungsschaltanlage KYN ausschließlich atmosphärische Luft als Isoliermedium. Dies bietet mehrere Vorteile:

● Keine Treibhausgasemissionen – SF6 hat ein globales Erwärmungspotenzial, das 23.500-mal höher ist als das von CO2. Regulierungsbehörden in der EU und vielen US-Bundesstaaten beschränken die Verwendung von SF6. Luftisoliertes KYN ist die zukunftssichere Wahl.

● Keine Gashandhabungsausrüstung erforderlich – GIS benötigt teure Gaswagen, Manometer, Leckdetektoren und zertifizierte Techniker zum Nachfüllen. KYN braucht nichts davon.

● Visuell überprüfbare Luftspalte – Bediener können die offenen Kontakte oder den Spalt zwischen Handwagen und festen Kontakten erkennen. SF6-Geräte verbergen alles hinter versiegelten Gehäusen.

● Geringere Lebenszykluskosten – kein Nachfüllen von Gas, keine regelmäßige Feuchtigkeitsprüfung, kein Austausch der Dichtungen. Luft ist kostenlos.

5. Hohe Kurzschlussfestigkeit

UnserKYN-Schaltanlageerreicht:

● Bemessungskurzzeitstromfestigkeit – Bis zu 50 kA für 3 Sekunden

● Bemessungsspitzenstrom – bis zu 125 kA

● Störlichtbogenklassifizierung – IAC AFLR 40kA/1s (zugänglich von vorne, seitlich, hinten)

Diese Nennwerte übertreffen typische Versorgungsanforderungen (normalerweise 25 kA oder 31,5 kA für 3 Sekunden). Die hohe Widerstandsfähigkeit ergibt sich aus:

● Doppelt gefaltete 2,5-mm-Sammelschienenhalterungen

● Versilberte Kupferschienen mit einem Schraubendrehmoment von mindestens 70 Nm

● Isolierte Sammelschienenhülsen zur Vermeidung von Phasenüberschlägen bei Vibration.

Produktmerkmale

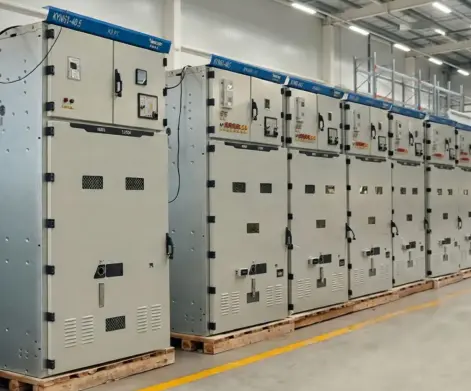

Produktionsdetails

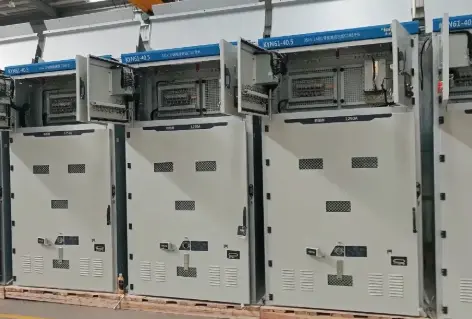

Rahmen und Gehäuse

1. Material: 2,5 mm kaltgewalzter Stahlrahmen; 3,0-mm-Fachbarrieren

2. Formen: Lasergeschnitten, CNC-gestanzt, robotergestütztes MIG-Schweißen

3. Beschichtung: Neunstufiger Prozess – E-Coat-Grundierung + Polyester-Pulverbeschichtung, 100–120 μm Dicke. Salzsprühnebel >1000 Stunden

4. Farbe: RAL 7035 (hellgrau) Standard

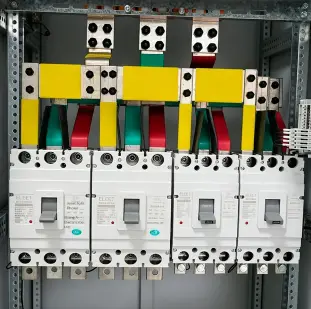

Sammelschienensystem

1. Kupfer: 99,95 % E-Cu, Leitfähigkeit ≥58 MS/m

2. Gelenke: Versilbert (10 μm) + Belleville-Unterlegscheiben, mit 70 Nm angezogen, mit roter Farbmarkierung

3. Isolierung: Flammhemmende Schrumpfschläuche, Teilentladung <5 pC bei 15 kV

4. Stützisolatoren: Epoxidharz mit Silica-Füllung, Kriechstrecke ≥20 mm/kV

Herstellung von Handkarren

1. Chassis: Schwarz pulverbeschichtet; vier MoS2-Nylonrollen (Belastbarkeit je 500kg)

2. Racking: Acme-Gewindespindel, 10 Umdrehungen zum Testen, Drehmoment <15 Nm

3. Leistungsschaltermontage: Direktes Anschrauben für Lugao VCB oder ABB VD4/Siemens 3AH

4. Hilfskontakte: 8NO+8NC, Silber-Nickel, 10A bei 250V AC

Verpackung, Versand und Kundendienst

Verpackung und Versand

Jeder luftisolierte, metallverkleidete Schaltschrank von KYN ist mit feuchtigkeitsbeständiger Folie, Schaumstoff oder Eckenschutz geschützt und je nach Versandanforderungen in Exportholzkisten oder verstärkten Paletten verpackt. Handwagen, Instrumente und Zubehör für Vakuum-Leistungsschalter können fest montiert oder separat geschützt werden, um Bewegungen während des Transports zu reduzieren. Der Versand kann je nach Projektziel per Seefracht oder Landtransport erfolgen.

Kundendienst

Lugaobietet technischen Support für Installation, Inbetriebnahme und Betrieb gemäß der bestätigten Auftragsvereinbarung. Elektrische Zeichnungen, Sekundärschaltpläne, Bedienungsanleitungen und Routineprüfberichte können vor dem Versand bereitgestellt werden. Garantiebedingungen und Ersatzteilunterstützung werden gemäß dem Vertrag und der bestätigten technischen Vereinbarung bereitgestellt.
