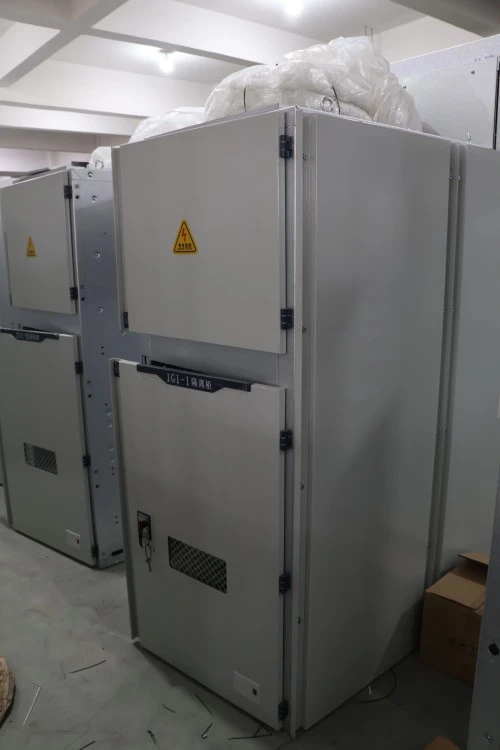

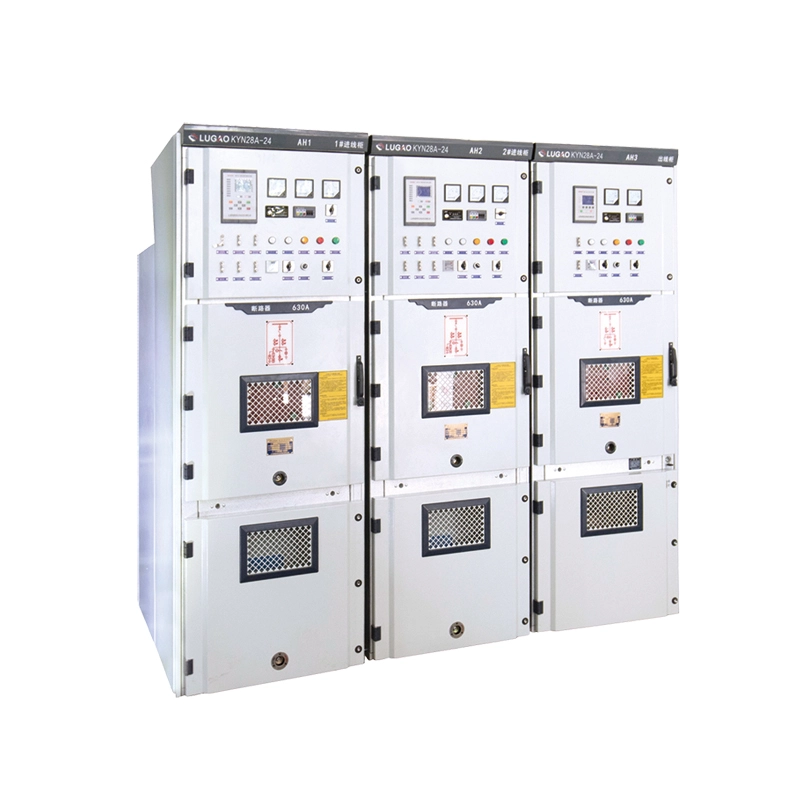

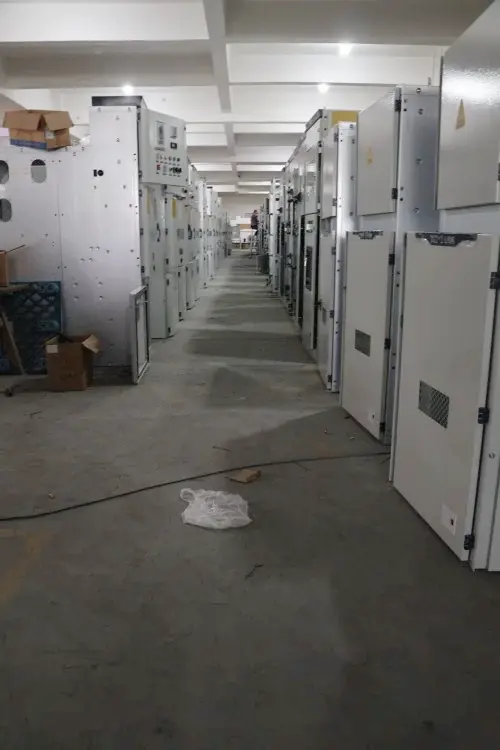

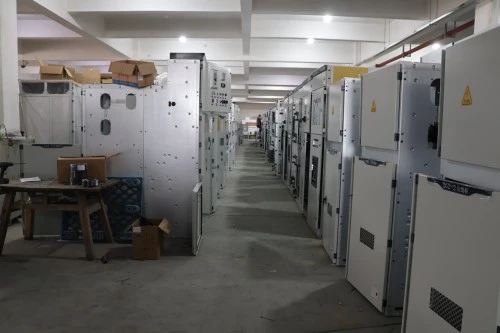

Gepanzerte ausfahrbare 35-kV-Umspannstation KYN

Was ist diese Ausrüstung?

Die gepanzerte ausfahrbare Schaltanlage des 35-kV-Umspannwerks KYN ist eine werkseitig montierte, metallgekapselte,Hochspannungsschaltanlagen für den InnenbereichEntwickelt für dreiphasige Wechselstromsysteme mit 40,5 kV (nominal 35 kV). Es gehört zur KYN-Serie und wird in Umspannwerken, Industriekraftwerken, großen Gewerbekomplexen und Sammelstationen für erneuerbare Energien eingesetzt.

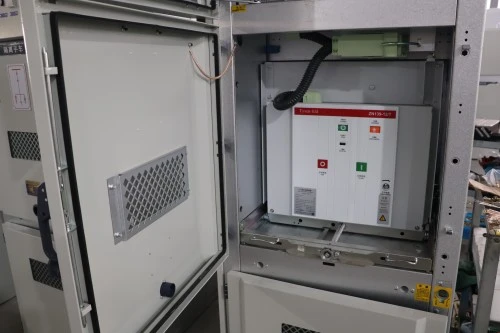

Im Gegensatz zu festen Schaltanlagen, bei denen Leistungsschalter festgeschraubt sind, verfügt dieser gepanzerte ausfahrbare Typ über einen beweglichen Leistungsschalterwagen, der in drei verschiedene Positionen gerollt werden kann: Betrieb, Test/Trennung und ausgefahren. Diese Konstruktion ermöglicht den Austausch eines defekten Leistungsschalters innerhalb von Minuten, ohne dass die gesamte Sammelschiene abgeschaltet werden muss – ein entscheidender Vorteil für eine kontinuierliche Stromversorgung.

Was macht es?

Die Kernfunktion dieser Geräte besteht darin, eingehenden 35-kV-Strom von einem Transformator oder einer Freileitung zu empfangen, das nachgelagerte Netz mit Leistungsschaltern zu schützen und den Strom an Abgänge wie Mittelspannungsmotoren, Sekundärtransformatoren, Kondensatorbänke oder große Industrielasten zu verteilen. Die gepanzerte ausfahrbare Schaltanlage des 35-kV-Umspannwerks KYN bietet außerdem:

● Isolierung – Sichtbare Trennung für sichere Wartung

● Schutz – Überstrom-, Erdschluss- und Kurzschlussauslösung über Relais oder IEDs

● Messung – Spannungs- und Strommessung für Umspannwerk-SCADA

● Verriegelung – Mechanisches Fünf-Präventionssystem zur Vermeidung menschlicher Fehler

Aufschlüsselung des Modellcodes

Produkteigenschaften und Anwendung

Produktmerkmal

Merkmal 1: Echt gepanzerte ausfahrbare Konstruktion

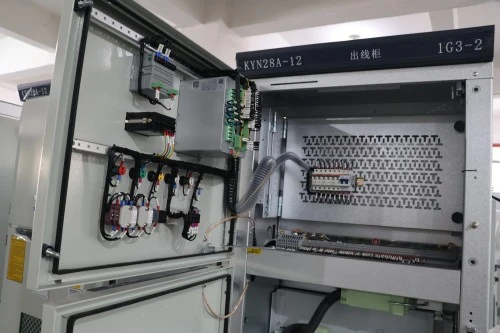

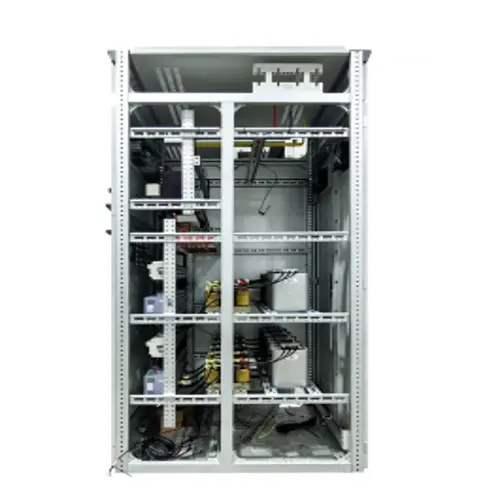

Die ausfahrbare, metallgekapselte Schaltanlage verfügt über separate Stahlblechfächer für Leistungsschalter, Sammelschiene, Kabelabschluss und Niederspannungssteuerung. Jedes Fach ist geerdet und gegen die Ausbreitung von Lichtbögen isoliert.

Merkmal 2: Mechanische Verriegelung mit fünf Verhinderungen

Das Fünf-Präventionssystem ist vollständig mechanisch und nicht softwareabhängig. Es verhindert physikalisch:

1. Schließen des Leistungsschalters bei geschlossenem Erdungsschalter

2. Öffnen der Frontabdeckung bei geschlossenem Leistungsschalter

3. Bewegen des Leistungsschalters zwischen den Positionen, wenn er unter Spannung steht

4. Erdungsschalter mit spannungsführenden Leitern betätigen

5. Leistungsschalter ohne Steuerspannung schließen

Merkmal 3: Eindämmung hoher Lichtbogenfehler

Interne Lichtbogenklassifizierung (IAC), getestet bis 31,5 kA für 1 Sekunde. Lichtbogenklappen leiten den Druck nach oben und vom Bediener weg.

Merkmal 4: Zuverlässigkeit der Hochspannungsisolierung

Die Abstände zwischen Phase und Erde sowie zwischen Phase und Erde liegen über den Mindestabständen gemäß IEC 62271-200. Alle Stromschienen sind wärmeschrumpfisoliert oder mit einer Anti-Corona-Abschirmung versehen.

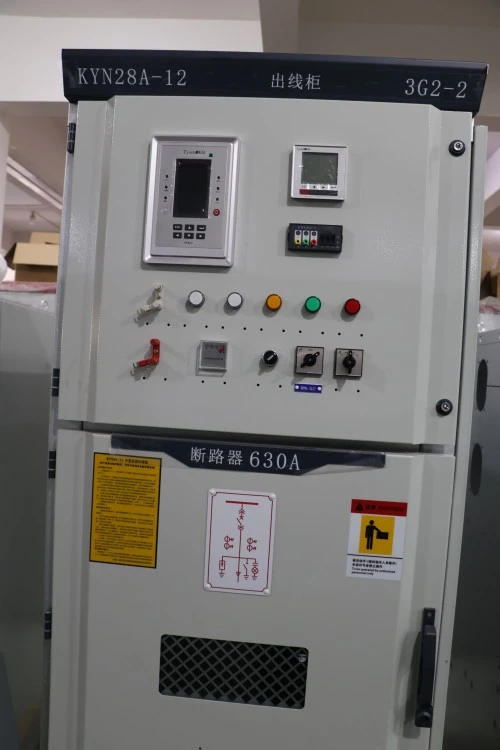

Funktion 5: Intelligente Überwachung und Fernbedienung

Standard-IED (intelligentes elektronisches Gerät) mit RS485/Modbus- oder IEC 61850 GOOSE-Nachrichtenübermittlung. Echtzeitüberwachung der Schalterposition, des Federladezustands, von SF6 (falls verwendet), der Temperatur und der Teilentladung.

Produktspezifikationen

Warum sollten Sie Lugao Power Co., Ltd. den Mitbewerbern vorziehen?

Warum sich Kunden immer wieder für uns entscheiden:

Wir machen keine Abstriche beim Isolationsabstand, beim Material der Sammelschienen oder bei der Robustheit der Verriegelung. Jede KYN-Schaltanlage, die unser Werk verlässt, wird einem vollständigen 95-kV-Festigkeitstest unterzogen – keinem „Routinetest“ mit reduzierter Spannung. Wir bieten auch schalttafelspezifische Schaltpläne in CAD und PDF an, keine generischen Vorlagen.

Verpackung, Lieferung und Kundendienst

Verpackung

Jede gepanzerte ausfahrbare Schalttafel der 35-kV-KYN-Umspannstation ist in VCI-Rostschutzpapier und Kunststofffolie eingewickelt

1. Anschließend in einer für Begasung zertifizierten Sperrholzkiste mit Schaumstoffpolsterung an allen Ecken und Kanten einschließen

2. Der Hammerwagen wird in der herausgezogenen Position geliefert und ist mit Transporthalterungen verriegelt

3. Die Sammelschienen werden zerlegt, einzeln verpackt und mit der Phasen- und Schaltfeldnummer beschriftet

4. Sekundärstecker, Rackgriffe, Erdungsschlüssel und Ersatzsicherungen verpackt in einer wetterfesten Zubehörbox im Niederspannungsfach

5. Hinzugefügte Silicagel-Trockenmittelbeutel für feuchtigkeitsempfindliche Sendungen (Seefracht)

Versand

1. Seefracht: 40ft HC-Container fasst 6–8 Panels (abhängig von den Abmessungen)

2. Landfracht: Tieflader mit Anti-Vibrations-Airbags und Umreifung

3. Incoterms: EXW (Werk), FOB Ningbo

4. Dokumentation im Lieferumfang enthalten

5. Übersichtszeichnung (im Bauzustand)

6. Einzeiliges Diagramm mit Panelnummerierung

7. Schaltplan (Format A3, laminiert)

8. Materialliste (Leistungsschalter, Stromwandler, Spannungswandler, Relais)

9. Routinetestbericht (von der Qualitätssicherung unterzeichnet)

10. Bedienungsanleitung (Englisch oder Landessprache)

11. Verriegelungsmatrix und Schlüsselplan (falls Schlüsselverriegelung verwendet)

Verpflichtung zum Kundendienst

1. Garantiezeitraum: 12 Monate ab Versanddatum (verlängerbar auf 24 oder 36 Monate mit kostenpflichtigem Servicevertrag)

2. Technischer Support: Lebenslange kostenlose Fernberatung. Unsere Ingenieure überprüfen Ihr Übersichtsdiagramm und Ihre Relaiseinstellungen vor der Lieferung.

3. Außendienst: Montageüberwachung, Inbetriebnahmeunterstützung, Fehlerdiagnose. Kostenlos während der Garantiezeit (Reise und Unterkunft werden zum Selbstkostenpreis berechnet). Nach Ablauf der Garantie wird der Tagessatz + Ersatzteile berechnet.

4. Ersatzteilversorgung: Unterbrecherwagen, Primärkontakte, Sekundärstecker, Regalgriffe, Erdungsschalter, Temperaturregler und Verriegelungskomponenten auf Lager. Versand am nächsten Tag per DHL/FedEx für kritische Ersatzteile.

Häufig gestellte Fragen

F1: Können gepanzerte ausfahrbare Schaltanlagen der 35-kV-KYN-Umspannstation im Freien in einer kompakten Umspannstation verwendet werden?

A:Standard: IP4X (nur für den Innenbereich).

Option: IP54-Außengehäuse mit wetterfestem Dach und Zwangsbelüftung, das mehrere Panels beherbergt.

Aktion: Geben Sie „im Freien“ an, wenn Sie ein Angebot anfordern.

F2: Wie kann die Fünf-Verhinderungs-Verriegelung vor dem Einschalten überprüft werden?

A: Befolgen Sie den Schritt-für-Schritt-Test im Handbuch (Grundtest: 10 Minuten).

Schlüsselprüfungen: Leistungsschalter offen + Erdung geschlossen → sollte das Einschieben blockieren. Leistungsschalter geschlossen → Vordertür sollte verriegelt bleiben.

Empfehlung: Prüfung bei Inbetriebnahme und alle 6 Monate.

F3: Lebensdauer der primären Trennkontakte und Austauschanzeige?

A: Versilberte Kupferkontakte: ausgelegt für 5.000 Betätigungen.

Verschleißanzeige: Rote Linie am Kontaktfinger sichtbar → austauschen.

Typische Umspannstation (einmalige Montage pro Jahr): hält mehr als 30 Jahre. Bei häufigem Betrieb (Lichtbogenöfen): Übergangswiderstand jährlich messen.
