Feste XGN-Kasten-Hochspannungsschaltanlage

Was ist diese Ausrüstung?

Die XGN Box-type Fixed Type Hochspannungsschaltanlage (XGN steht für „Box-type Fixed Type“) ist eine metallgekapselte,Hochspannungsschaltanlagen für den InnenbereichMontage. Es wird hauptsächlich in dreiphasigen Wechselstromsystemen mit Nennspannungen von 6 kV, 10 kV, 20 kV oder 35 kV und einer Nennfrequenz von 50/60 Hz verwendet.

Was macht es?

Diese Geräte dienen der Aufnahme und Verteilung elektrischer Energie sowie der Steuerung, dem Schutz und der Überwachung von Stromleitungen und Transformatoren. Im Gegensatz zu ausfahrbaren Schaltanlagen verwendet die feste Hochspannungsschaltanlage des XGN-Kastentyps fest montierte Leistungsschalter und Trennschalter mit sichtbaren Isolationsspalten, wodurch sie in vielen mittelgroßen industriellen und kommerziellen Anwendungen stabiler, kostengünstiger und einfacher zu warten ist.

Aufschlüsselung des Modellcodes:

XGN – Kastenförmiger, fester Typ für den Innenbereich mit Metallgehäuse

Kastentyp – Vollständig geschlossenes Metallgehäuse

Fester Typ – Feste Installation der Hauptschaltkomponenten

Typische Anwendungen:

Stromverteilerräume in Fabriken, Wohnanlagen, Einkaufszentren, Krankenhäusern, Rechenzentren und Kraftwerken für erneuerbare Energien.

Produktbeschreibung

Die feste XGN-Kasten-Hochspannungsschaltanlage ist eine standardisierte, wirtschaftliche und äußerst zuverlässige Schaltanlagenlösung. Seine Kernstruktur umfasst einen fest montierten Vakuum-Leistungsschalter, einen Dreistellungs-Trennschalter, Stromwandler, Spannungswandler und einen umfassenden Verriegelungsmechanismus. Das Gehäuse besteht aus hochwertigem kaltgewalztem Stahl oder Edelstahl und ist für eine hervorragende Korrosionsbeständigkeit mit elektrostatischem Pulver beschichtet.

Wichtige elektrische Parameter: Nennspannung 12 kV (24 kV/40,5 kV optional), Nennstrom bis 3150 A, Kurzschlussfestigkeit bis 40 kA. DerSchaltanlageentspricht vollständig den Standards GB3906 und IEC62271-200.

Sein kompaktes Design (typische Breite 800 mm, Tiefe 900 mm, Höhe 2200 mm) spart wertvolle Stellfläche. Alle Hochspannungsräume sind vollständig geschlossen und miteinander verriegelt, um einen sicheren Betrieb zu gewährleisten. Auf der Vorderseite befinden sich übersichtliche Blindschaltbilder, Anzeigelampen und Notauslösetasten.

Die feste XGN-Kasten-Hochspannungsschaltanlage eignet sich besonders für Projekte, bei denen einfache Bedienung, niedrige Vorlaufkosten und einfache Wartung Vorrang vor der Konfigurierbarkeit in Ausfahrtechnik haben.

Produktparameter (Spezifikation)

Produktmerkmale und Anwendung

Hauptmerkmale

1. Einfachheit des festen Typs – geringere Ausfallrate

Keine komplizierten beweglichen Schienenstrukturen. Die feste XGN-Kasten-Hochspannungsschaltanlage verwendet Schraub- oder Direktkontaktverbindungen, wodurch das Risiko mechanischer Ausfälle erheblich reduziert wird.

2. Sichtbare Trennkontakte – sicher für Lockout/Tagout

Der Trennschalter sorgt für deutlich sichtbare Kontaktstellungen. Bediener können die Trennung des Kreislaufs vor der Wartung visuell bestätigen – ein entscheidender Sicherheitsvorteil gegenüber älteren Öl- oder Mini-Getrieben.

3. Kompakt und platzsparend

Breite nur 600 mm für 12-kV-Versionen. Ideal für die Nachrüstung in Umspannwerken mit begrenztem Platzangebot.

4. Vollständig verriegelt – verhindert Fehlbedienung

Mechanische und elektrische Verriegelungen zwischen Leistungsschalter, Trennschalter und Frontabdeckung entsprechen den „Five-Prevention“-Anforderungen.

5. Anpassbar an raue Umgebungen

Anti-condensation heaters and IP4X front enclosure ensure reliable operation in humid or dusty environments.

Anwendungsbereiche

● Industrieanlagen – Stromversorgung für Produktionslinien

● Gewerbekomplexe – Hauptverteilerraum

● Rechenzentren – Notstromschaltung

● Wind-/Solarkraftwerke – Mittelspannungserfassung

● Krankenhäuser – Dual-Power-Schaltung mit festem Gang

Fragen und Antworten

F: Was ist der Unterschied zwischen Ihrer XGN-Kasten-Hochspannungsschaltanlage in fester Ausführung und einer Einschub-Schaltanlage (wie KYN)?

A: Tolle Frage. Die fest montierte Hochspannungsschaltanlage XGN in Kastenbauweise verfügt über fest montierte Leistungsschalter. Sie können den Leistungsschalter nicht „ausrollen“, aber Sie erhalten eine steifere Struktur, niedrigere Vorlaufkosten und eine einfachere Wartung. Für Anwendungen, bei denen Hochverfügbarkeitsredundanz nicht kritisch ist (z. B. weniger als 500 Vorgänge pro Jahr), ist der feste Typ wirtschaftlicher und zuverlässiger.

die Tür.

Produktionsdetails

1. Gehäuseherstellung

Kaltgewalztes Stahlblech (≥2 mm dick) oder Edelstahl 304

Biegen, Schweißen und Oberflächenbehandlung im eigenen Haus

Elektrostatische Pulverbeschichtung (Dicke ≥60μm, Salzsprühtest ≥240h)

2. Kernkomponenten

Fest montierter Vakuum-Leistungsschalter (Marke: Lugao / optional Siemens, ABB)

Dreistellungs-Trennschalter mit sichtbarer Unterbrechung

Kupferschienen (verzinnt oder versilbert)

Strom-/Spannungswandler (Genauigkeitsklasse 0,5 / 0,2S)

3. Interne Verkabelung

Adernummern, Klemmenblöcke und Kunststoffkanäle sind deutlich gekennzeichnet

Sekundärverkabelung 1 Minute lang bei 2 kV getestet

Alle Drähte sind flammhemmend und für 105 °C ausgelegt

4. Werkstests

Spannungsfestigkeitstest bei Netzfrequenz

Messung des Hauptstromkreiswiderstands

Mechanischer Funktionstest (≥200 Mal)

Überprüfung der Verriegelungsfunktion

Teilentladungsmessung (≤10pC)

XGN vs. KYN-Schaltanlage

Wählen Sie zwischen XGN-Schaltanlagen mit festem Typ undKYN Ausfahrbare Schaltanlage hängt von Ihren Projektanforderungen, Ihrer Wartungsstrategie und Ihrem Budget ab. XGN-Schaltanlagen sind für Anwendungen konzipiert, bei denen Zuverlässigkeit, einfacher Betrieb und geringere Investitionskosten im Vordergrund stehen, während KYN-Schaltanlagen besser für Systeme geeignet sind, die häufige Wartung oder hohe Betriebsflexibilität erfordern.

Zertifizierung und Qualitätssicherung

● IEC 62271-200-konform

● GB 3906-zertifiziert

● Interner Lichtbogenfehler getestet (IAC A-FL) – optional

● Fabrikmanagementsystem nach ISO 9001:2015

● Typprüfberichte der nationalen Hochspannungsgeräteprüfstation (Xi’an / Peking)

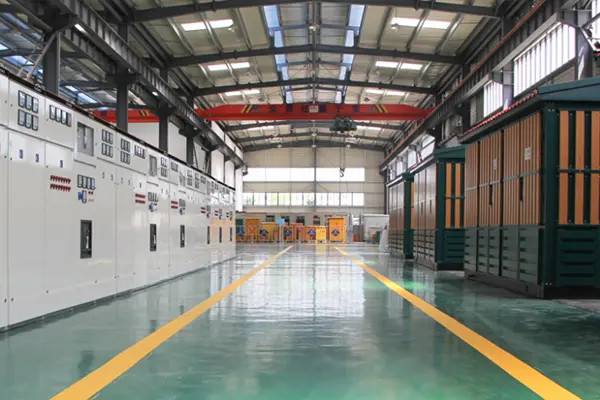

Unsere XGN-Schaltanlagen werden in einer modernen Produktionsanlage hergestellt, die mit CNC-Laserschneidmaschinen, CNC-Biegezentren, Roboterschweißsystemen, Verarbeitungslinien für Kupferschienen und umfassenden Hochspannungsprüflaboren ausgestattet ist. Ihre feste XGN-Hochspannungsschaltanlage vom Kastentyp wird mit einem vollständigen Satz an Prüfberichten, Schaltplänen und Bedienungsanleitungen in Englisch und Chinesisch geliefert.

Vorteile gegenüber der Konkurrenz – Warum Lugao wählen?

Verpackung und Lieferung

Verpackungsstandard

● Einzelne Kisten aus hochfestem Sperrholz mit feuchtigkeitsbeständiger Folie

● Interne Schaumstoffpolsterung für Komponenten

● Alle Abgangsklemmen sind mit Isolierkappen abgedeckt

● Sammelschienenabschnitte separat verpackt mit Etiketten

Versandmarken

● Bestellnummer, Bestimmungsort, Gewicht, „Zerbrechlich“- und „Kein Stapel“-Schilder

Lieferoptionen

● FOB Ningbo / Shanghai

● Vorlaufzeit: 15–25 Tage für die Standardkonfiguration

Verpflichtung zum Kundendienst

● Garantiezeitraum – 12 Monate ab Versanddatum (im Rahmen eines Servicevertrags auf 24 oder 36 Monate verlängerbar)

● Technischer Support – lebenslange kostenlose Beratung; Remote-Fehlerbehebung innerhalb von 2 Stunden an Werktagen

● Außendienst – Installationsanleitung verfügbar; Fehlerbehebung bei Bedarf vor Ort (kostenlos während der Garantiezeit)

● Ersatzteilversorgung – Gemeinsame Teile auf Lager; Kurierzustellung am nächsten Tag für dringende Bestellungen
