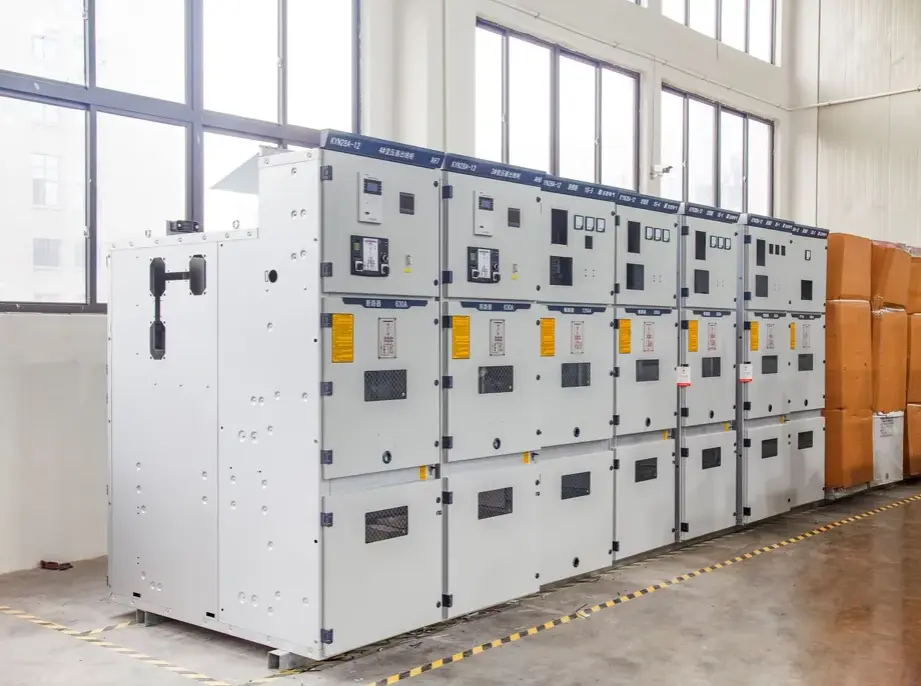

Handwagen-Schaltanlage mit fester Hochspannungsplatine

Die Handwagen-Schaltanlage mit fester Hochspannungsplatine ist eine metallgekapselte,luftisolierte MittelspannungsschaltanlageBaugruppe für Einzelsammelschienen- und Doppelsammelschienensysteme. Aber was genau ist dieses Produkt und welche Vorteile kann es für Ihre elektrische Infrastruktur haben?

Was es ist:

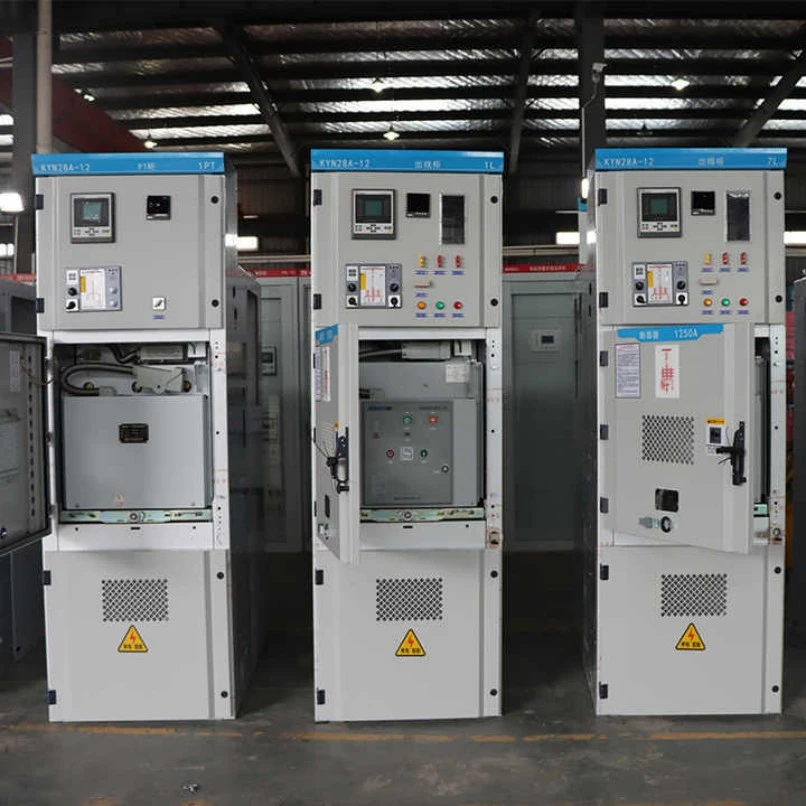

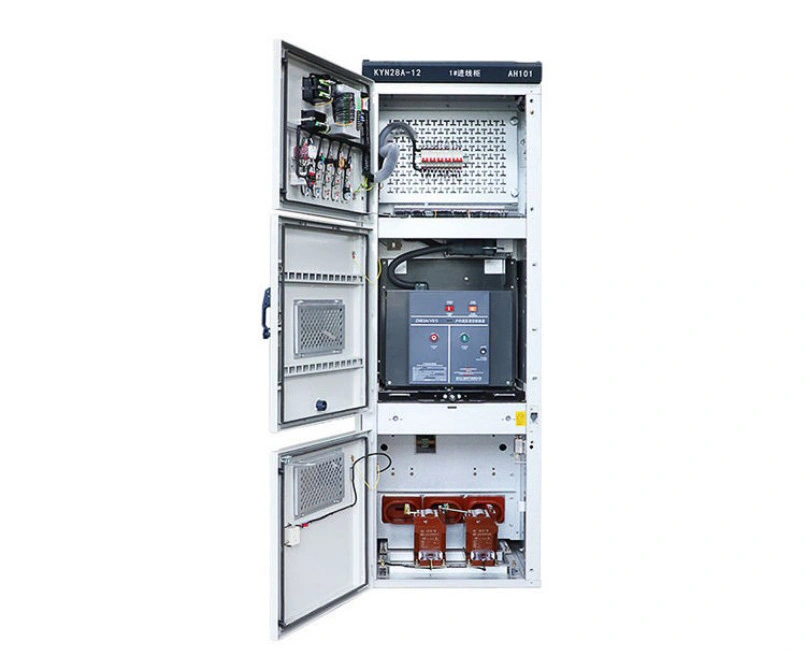

Es handelt sich um ein Hybriddesign, das ein festes Schalttafelgehäuse mit einem abnehmbaren Handwagenmechanismus für die primären Schaltgeräte (z. B. Vakuum-Leistungsschalter, Schütze oder VSDs) kombiniert. Der Handwagen kann physisch in die Schalttafel hinein- und herausgerollt werden, während die Stromschienen, Kabel und Hilfskomponenten im Gehäuse fixiert bleiben. Dieses Design ist gemäß IEC 62271-200 und GB3906 für Nennspannungen von 3 kV bis 40,5 kV genormt.

Was es kann:

● Kontrollieren Sie den Stromfluss: Es verbindet oder trennt Hochspannungslasten wie Transformatoren, Motoren und Kondensatorbänke sicher.

● Bietet Fehlerschutz: Integrierte Schutzrelais und Leistungsschalter lösen automatisch bei Überlast, Kurzschluss oder Erdschluss aus.

● Ermöglichen Sie eine sichere Wartung: Der Handwagen kann in eine isolierte, geerdete Position zurückgezogen werden, wodurch ein sichtbarer Luftspalt entsteht, sodass Techniker am Leistungsschalter arbeiten können, ohne die gesamte Sammelschiene abzuschalten.

● Messen und Überwachen: Auf dem Panel montierte Stromwandler, Spannungswandler und digitale Messgeräte liefern Echtzeitdaten zum Systemstatus.

● Sichere Verriegelung: Mechanische und elektrische Verriegelungen verhindern menschliche Fehler wie das Schließen des Leistungsschalters, während sich der Handwagen auf halbem Weg befindet, oder den Zugang zu stromführenden Fächern.

Kurz gesagt, diese Handkarren-Schaltanlage mit fester Hochspannungsplatine fungiert als Torwächter Ihres Hochspannungsnetzes – sicher, flexibel und langlebig für eine Betriebsdauer von über 20 Jahren.

Produktparameter (Spezifikation)

Nachfolgend finden Sie die detaillierte technische Spezifikationstabelle für unsere Handwagen-Schaltanlage mit fester Hochspannungsplatine. Alle Werte beziehen sich auf typische 12-kV-Modelle; andere Spannungen auf Anfrage erhältlich.

Produktmerkmal und Anwendung (Q&A-Format)

F1: Was macht das Design des Handwagens besser als eine vollständig feste Schaltanlage?

A: Durch die Konstruktion des Handwagens kann das primäre Schaltgerät (Vakuum-Leistungsschalter) zur Wartung oder zum Austausch physisch vom Schaltschrank entfernt werden, während die Sammelschienen des Schaltschranks unter Spannung bleiben. Dadurch wird die Ausfallzeit von Stunden auf Minuten reduziert. Im Gegensatz dazu muss bei ortsfesten Schaltanlagen häufig ein ganzer Abschnitt stromlos geschaltet werden, um Zugang zum Leistungsschalter zu erhalten. Unsere Handwagen-Schaltanlage mit fester Hochspannungsplatine bietet Ihnen das Beste aus beiden Welten: feste Sammelschienen für Robustheit sowie Handwagenschalter für Wartungsfreundlichkeit.

F2: Wie wird die Sicherheit des Bedieners beim Abfüllen gewährleistet?

A: Unsere Schaltanlagen verfügen über fünf obligatorische Verriegelungen:

1. Der Leistungsschalter kann nur geschlossen werden, wenn sich der Handwagen in der „Betriebs“-Position (angeschlossen) befindet.

2. Der Handwagen kann nicht von „getrennt“ auf „angeschlossen“ bewegt werden, es sei denn, der Leistungsschalter ist geöffnet.

3. Der Erdungsschalter kann nur geschlossen werden, wenn sich der Bollerwagen in der Position „Test/Trennung“ befindet.

4. Die Tür des Kabelraums kann nur geöffnet werden, wenn der Erdungsschalter geschlossen ist.

5. Der Handwagen kann nicht eingeführt oder herausgezogen werden, während der Schutzschalter geschlossen ist. Diese Verriegelungen sind sowohl mechanisch als auch elektrisch und daher ausfallsicher.

F3: Kann die Handkarren-Schaltanlage mit fester Hochspannungsplatine im Freien verwendet werden?

A: Das Standardgehäuse ist IP4X und eignet sich für Umspannwerke im Innenbereich. Für Außenanwendungen liefern wir zusätzlich wetterfeste Gehäuse oder Kioske mit Schutzart IP54. Viele Kunden installieren unsere Schaltanlagen in Container-Umspannwerken oder kleinen Fertiggebäuden in der Nähe von Windparks oder Solaranlagen.

F4: Was sind die häufigsten Anwendungen für diese Schaltanlage?

A: Diese Handwagen-Schaltanlage mit fester Hochspannungsplatine wird häufig verwendet in:

● Umspannwerke für Energieversorgungsunternehmen (Primär- und Sekundärverteilung).

● Industrieanlagen (Stahlwerke, Zementfabriken, Petrochemie) – für Motorsteuerung und Transformatorschutz.

● Gewerbliche Gebäude (Krankenhäuser, Rechenzentren, Flughäfen) – wo hohe Zuverlässigkeit erforderlich ist.

● Erneuerbare Energien (Solarparks, Windparks) – als Netzanschlussfelder.

● Bergbaubetriebe – robust genug für staubige, feuchte Umgebungen.

● Bahnstromversorgung – bei 27,5-kV- oder 2×25-kV-Systemen.

Produktionsdetails

1. Gehäusematerial und Beschichtung

● Material: 2 mm dickes, hochwertiges verzinktes Stahlblech (importiert von Baosteel), mit CNC-Biegemaschinen gefaltet. Doppelt gefaltete Kanten erhöhen die Steifigkeit.

● Coating: Epoxy-polyester powder coating (minimum 80μm thickness) after sandblasting to SA 2.5 standard. Farbe RAL 7035 (lichtgrau). Salzsprühtest >500 Stunden – keine Korrosion.

2. Handkarrenmechanismus

● Material: Hochfeste Nylonrollen + Edelstahlschienen.

● Funktionsweise: Ein-/Ausschraub-Gewindespindelmechanismus mit spielfreiem Design. Jeder Bollerwagen wird auf 2000 komplette Abfüllzyklen getestet.

● Positionsanzeigen: Rot (verbunden), Grün (Test), Gelb (getrennt), sichtbar aus 5 Metern Entfernung.

3. Rollläden (automatische Sicherheitsbarrieren)

● Beim Herausziehen des Bollerwagens decken federbelastete Metallklappen automatisch die feststehenden Primärkontakte ab. Dadurch wird ein unbeabsichtigter Fingerkontakt mit spannungsführenden Teilen verhindert. Unsere Fensterläden bestehen aus einer 3 mm starken Aluminiumlegierung mit Korrosionsschutzbehandlung.

4. Sammelschienensystem

● Material: Hochleitfähiges E-Cu-Kupfer (99,9 % Reinheit). An allen Gelenken versilbert.

● Querschnitt: Berechnet, um den Temperaturanstieg bei Nennstrom unter 65 K zu halten. Für 3150A verwenden wir doppelte Sammelschienen pro Phase.

● Isolierung: Wärmeschrumpfbare Isolierhülsen (orange Farbe) zur Phasenerkennung und Teilentladungskontrolle.

5. Erdungsschalter

● Typ: Schnellschließbar, lastunterbrechend, mit sichtbaren Erdungslamellen.

● Bedienung: Manueller federunterstützter Mechanismus. Kann mit vollem Kurzschlussstrom geschlossen werden (einmalig 50 kA).

● Verriegelung: Exklusive mechanische Verriegelung mit der Position des Handwagens – der Erdungsschalter kann nur geschlossen werden, wenn sich der Handwagen in der Test-/Trennstellung befindet.

6. Niederspannungsfach

● Befindet sich vorne oben (Höhe 300 mm), vollständig getrennt von Hochspannungsteilen. Enthält Schutzrelais (mikroprozessorbasiert), Steuerschalter, Anzeigelampen und Hilfssicherungen.

● Verkabelung: Alle Sekundärkabel sind nummeriert, in flammhemmenden PVC-Kanälen gebündelt und an Klemmenblöcken mit Ersatzkontakten angeschlossen (20 % Reserve sind reserviert).

7. Teilentladungskontrolle

● Alle Hochspannungsleiter sind abgerundet, um scharfe Kanten zu vermeiden.

● Jedes Panel wird einem Teilentladungstest unterzogen (≤10pC bei 1,1×Ur/√3).

8. Genauigkeit der Werksmontage

● Jede Handwagen-Schaltanlage mit fester Hochspannungsplatine wird auf einer laserausgerichteten Vorrichtung montiert. Die Fehlausrichtung des Kontakts zwischen Handwagen und festem Gerät beträgt <0,5 mm.

● Ergebnis: Reibungsloses Abladen ohne Schleifen oder Kraftaufwand – auch nach Jahren des Einsatzes bleiben die Bollerwagen nicht hängen.

Warum sollten Sie Lugao für Handwagen-Mittelspannungsschaltanlagen wählen?

· Projektbasiertes Engineering: Schranklayout, Sammelschienennennleistung, Schutzrelaisschema, CT/VT-Konfiguration und Kabeleinführung können gemäß dem Single-Line-Diagramm entworfen werden.

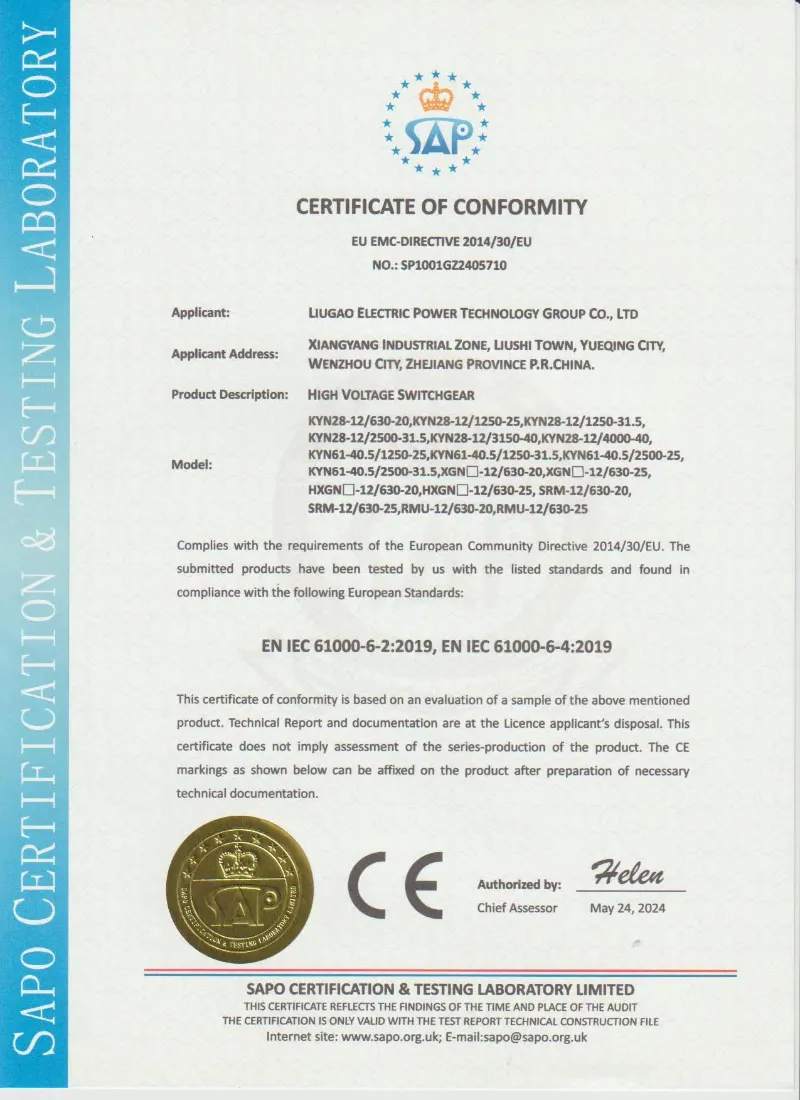

· Standardbasierte Fertigung: Schaltanlagen können gemäß IEC 62271-200, GB/T 3906, DL/T 404 und technischen Projektspezifikationen hergestellt werden.

· Flexible Komponentenauswahl: Lugao VCB, ABB, Siemens, Schneider oder andere bestimmte Komponentenmarken können je nach Projektanforderungen konfiguriert werden.

· Routinekontrolle vor dem Versand: Gemäß der technischen Vereinbarung können vor der Lieferung mechanische Betriebs-, Verriegelungsfunktions-, Verkabelungs-, Isolations- und Netzfrequenzfestigkeitstests durchgeführt werden.

· Unterstützung für technische Dokumente: Als Projektreferenz können Übersichtszeichnungen, Übersichtsdiagramme, Sekundärverdrahtungspläne, Bedienungsanleitungen und Routineprüfberichte bereitgestellt werden.
