Hochspannungsfeste, metallgekapselte AC-Schaltanlage

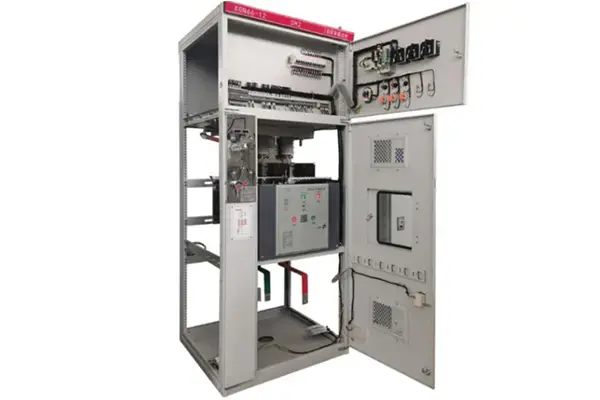

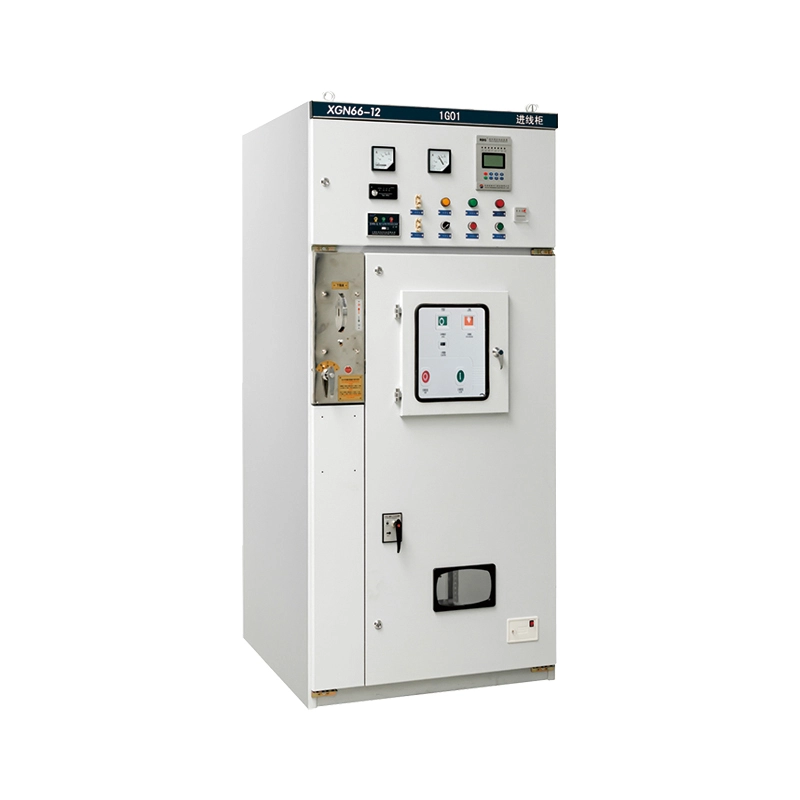

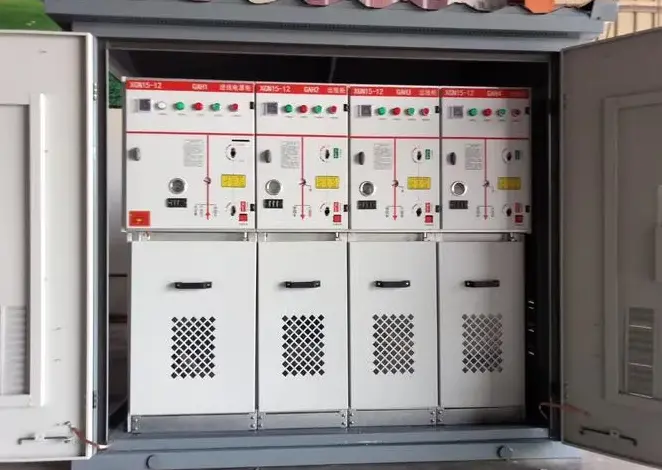

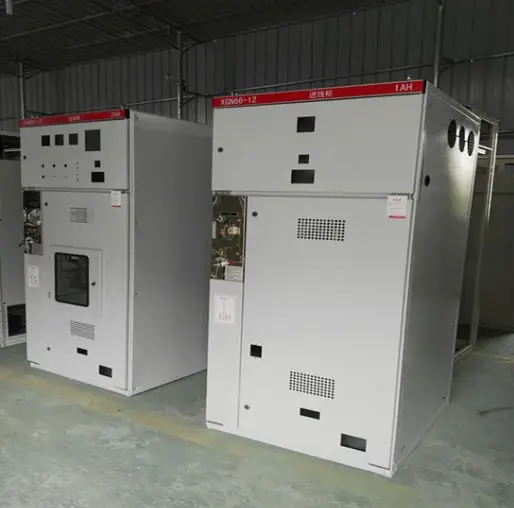

Die metallgekapselte feste AC-Hochspannungsschaltanlage (Modell: XGN66-12) ist eine luftisolierte komplette Schaltanlage für den Innenbereich. Es ist für dreiphasige Wechselstromnetze mit 50/60 Hz konzipiert, die mit Nennspannungen von 3,6 kV, 7,2 kV und 12 kV betrieben werden.

Im Gegensatz zu den ausziehbaren Varianten nutzt diese feste AC-Schaltanlage mit Metallgehäuse einen fest montierten Vakuum-Leistungsschalter und ein strukturiertes Isolationssystem. Diese Designphilosophie vereinfacht die Hauptstromkreisverbindungen, erhöht die mechanische Stabilität und bietet eine kostengünstige Lösung ohne Kompromisse bei der Sicherheit. Das Gehäuse besteht aus hochfesten, kaltgewalzten Stahlplatten, die verschweißt und verschraubt sind, um eine robuste Struktur zu bilden, die Verformungen während Transport und Betrieb widersteht. Es dient als entscheidende Schnittstelle für den Empfang elektrischer Energie aus dem Netz und deren Verteilung an Transformatoren, Motoren und andere Hochspannungslasten und bietet integrierte Steuerungs-, Mess- und Schutzfunktionen in einer einzigen, kompakten Stellfläche.

Produktmerkmale und Anwendung

Hauptmerkmale (Q&A-Stil)

F: Was macht das „feste“ Design dieser metallgekapselten Hochspannungs-Festwechselstrom-Schaltanlage besser als ausfahrbare Typen?

A: Einfachheit und Stärke. Da die Hauptkomponenten fest montiert sind, sind die Anschlüsse des Primärkreises robuster und weniger anfällig für Kontaktverschleißprobleme, die bei der Bewegung von Handkarren auftreten. Dieses Design ermöglicht ein kleineres Schrankvolumen (fast 50 % kleiner als herkömmliche Designs) und eignet sich daher perfekt für Umspannwerke mit begrenztem Platzangebot in Innenräumen. Außerdem bietet es im Allgemeinen geringere Anschaffungskosten und verfügt gleichzeitig über einen „Five-Proof“-Verriegelungsmechanismus, um Fehlbedienungen vorzubeugen.

F: Wie gewährleistet Lugao Power die Sicherheit des Betriebspersonals?

A: Sicherheit ist in der Mechanik verankert. DerSchaltanlageist mit einem zwangsläufigen mechanischen Verriegelungssystem zwischen Hauptschalter, Trennschalter und Schranktüren ausgestattet. Die feststehende, metallgekapselte Hochspannungs-Wechselstrom-Schaltanlage verfügt über eine sichtbare Sollbruchstelle (Trennschalter), die es dem Bediener ermöglicht, vor der Wartung visuell zu bestätigen, dass der Strom ausgeschaltet ist, und entspricht damit den weltweiten elektrischen Sicherheitsstandards. Darüber hinaus sind Komponenten wie der GN30-12-Trennschalter vollständig umschlossen, um eine Lichtbogengefahr zu verhindern.

F: In welchen Umgebungen kann dieses Produkt verwendet werden?

A: Dieses Produkt ist für raue Industrieumgebungen konzipiert. Es arbeitet zuverlässig bei Temperaturen von -25 °C bis +40 °C und Höhen bis zu 1000 m (anpassbar für größere Höhen). Es wird häufig verwendet in:

1. Kraftwerke und Umspannwerke: Als Haupteingangs-/-ausgangseinheit.

2. Industrie- und Bergbauunternehmen: Zur Steuerung schwerer Maschinen und Transformatoren.

3. Hochhäuser: Für Stromverteilungsräume in Kellern oder Technikgeschossen.

4. Erneuerbare Energie: Als Synchronisationspunkt für Wind- oder Solarparks.

F: Unterstützt diese metallgekapselte Hochspannungs-Festwechselstrom-Schaltanlage eine einfache Wartung?

A: Absolut. Obwohl es „repariert“ ist, ist die Wartung unkompliziert. Die Frontplatte ermöglicht einen einfachen Zugang zum Leistungsschalterraum und der Sammelschienenraum ist oben isoliert. Der Sicherungswechsel (bei Sicherungskombinationen) ist einfach und sicher.

Produktionsdetails und Qualitätssicherung

Technisches Handwerk

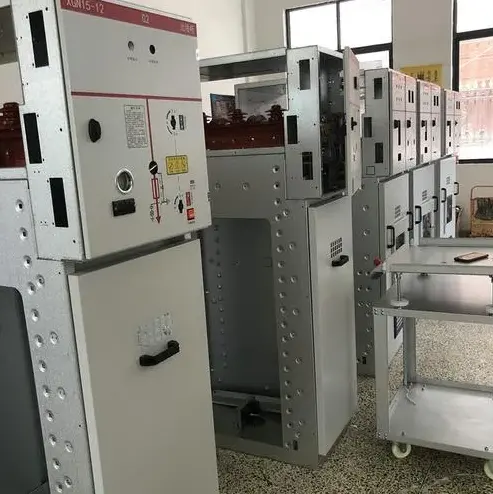

● Fortschrittliche Fertigung: Das Metallgehäuse wird mit CNC-Stanz-, Biege- und Schermaschinen bearbeitet, was eine hohe Präzision und Austauschbarkeit gewährleistet. Der Rahmen ist mit hochfesten Schrauben montiert, wodurch Schweißverformungen vermieden werden.

● Isolierleistung: Das System verwendet Luft als primäres Isoliermedium. Durch den optimierten Phasenabstand der Sammelschienen und die Verwendung von Isolatoren mit hohem Kriechstrom besteht die metallgekapselte Hochspannungs-Festwechselstrom-Schaltanlage jedoch problemlos den 42-kV-Netzfrequenz-Spannungsfestigkeitstest.

● Verriegelungsmechanismus: Wir nutzen ein zuverlässiges „Fünf-Präventions“-Verriegelungssystem:

1. Verhindert das Schließen des Leistungsschalters, wenn der Erdungsschalter geschlossen ist.

2. Verhindert das Schließen des Erdungsschalters, wenn der Leistungsschalter geschlossen ist.

3. Verhindert das Öffnen der Vorder-/Rückplatten, wenn der Leistungsschalter unter Spannung steht.

Zertifizierungen

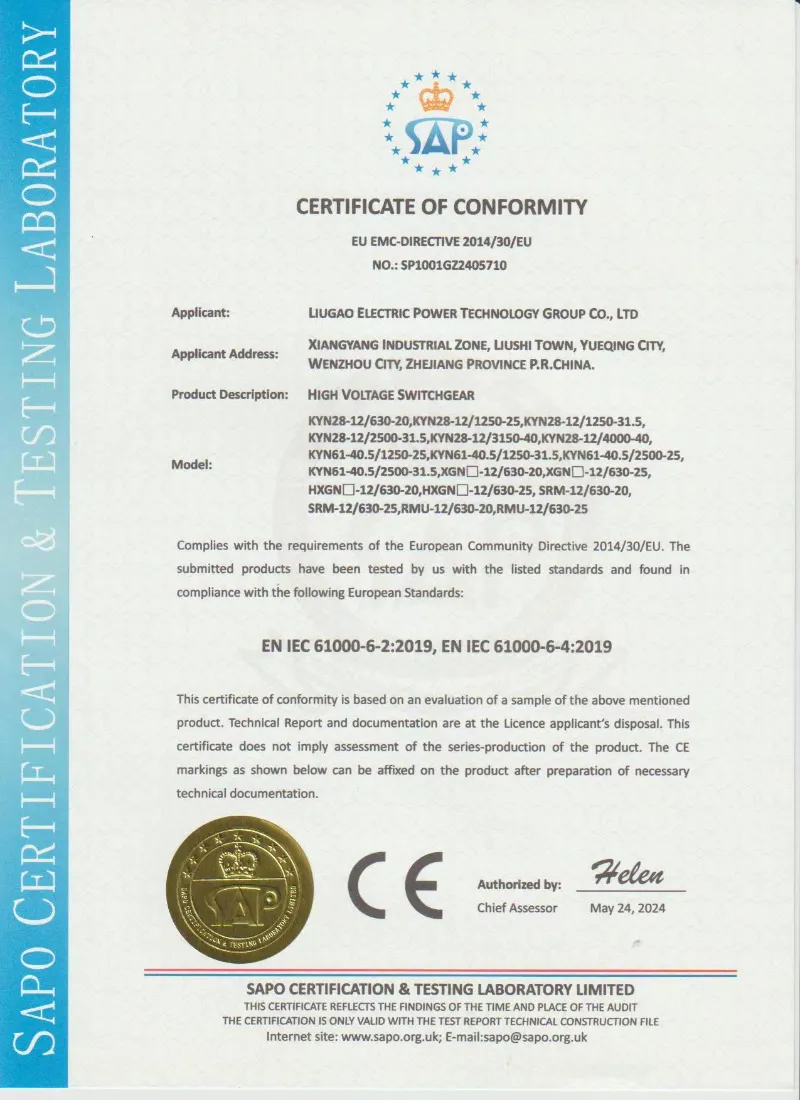

● Lugao Power Co., Ltd.hält sich an strenge internationale Richtlinien. Unsere XGN66-12-Serie ist vollständig typgeprüft und entspricht IEC 62271-200 (metallgekapselte AC-Schaltanlagen und -Steuergeräte). Darüber hinaus verfügen wir über ISO 9001-Zertifizierungen für unsere Produktionsstätte, um eine gleichbleibende Qualität zu gewährleisten.

Produktparameter (Spezifikation)

Die Auswahl der richtigen Bewertung ist entscheidend. Für einen 1000-kVA-Transformator bei 12 kV empfehlen wir einen Nennstrom von 630 A mit einer Kurzzeitfestigkeit von 25 kA, um potenzielle Fehlerströme effektiv zu bewältigen. Für lastspezifische Berechnungen wenden Sie sich an unsere Ingenieure.

Warum sollten Sie sich für Lugao Power Co., Ltd. entscheiden?

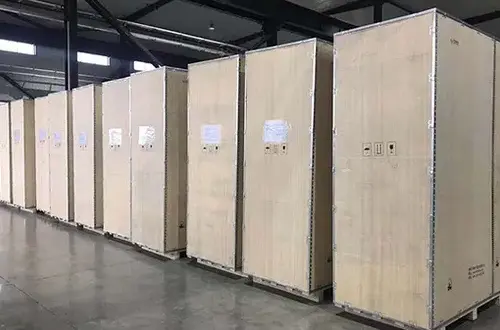

Bewährte Exportkompetenz:Mit über 500 Einheiten, die in den letzten fünf Jahren erfolgreich auf den Philippinen, in Vietnam, Saudi-Arabien und Nigeria eingesetzt wurden, haben sich unsere Verpackungslösungen (einschließlich verstärkter Stahlkisten und VCI-Korrosionsschutzfolie) für den Seetransport über große Entfernungen und die Lagerung in feuchten Häfen bewährt.

Echte Individualisierung:Über die RAL-Farbanpassung hinaus bieten wir maßgeschneiderte CT/VT-Verhältnisse und Hilfskontaktkonfigurationen an, die zu Ihren vorhandenen Schutzrelaisschemata passen (ABB/Siemens/Schneider-kompatibel).

Agile Lieferkette:Durch die Nutzung unseres lokalen Komponenten-Ökosystems garantieren wir eine Vorlaufzeit von 15–20 Tagen, deutlich schneller als europäische Pendants, ohne Abstriche bei der Qualität der Schlüsselkomponenten (Vakuum-Schaltkammern VS1/ZN63).

After-Sales-Reaktion

Hotline:Technische Fragen werden innerhalb von 2 Stunden (24/7) beantwortet.

Ersatzteillogistik:Kritische Ersatzteile werden innerhalb von 48 Stunden per DHL/FedEx versendet.

Digitale Dokumentation:Wir stellen vor der Abfahrt des Schiffes vollständige englische Schaltpläne, SLDs und Bedienungsanleitungen über einen Cloud-Link zur Verfügung, sodass sich Ihr Team vor Ort im Voraus vorbereiten kann.
