KYN-Center-Typ-Fünf-Präventions-Verriegelungs-Hochspannungsschaltanlage

Die ineinandergreifende Hochspannungsschaltanlage KYN Center vom Typ Five-Prevention ist eine vollständig montierte, metallgekapselte, ausziehbare Schaltanlage, die hauptsächlich in dreiphasigen Wechselstromsystemen mit 3,6 kV bis 12 kV eingesetzt wird. Es ist für Einzelsammelschienen- oder Doppelsammelschienenkonfigurationen mit Abzweigeinspeisungsanwendungen konzipiert.

Was ist das für eine Ausrüstung?

Bei diesem Gerät handelt es sich um einen Hochspannungs-Stromverteilerschrank, in dem Leistungsschalter, Trennschalter, Erdungsschalter, Stromwandler, Spannungswandler und Schutzrelais untergebracht sind. Sein charakteristisches Merkmal ist der „Five-Prevention-Interlocking“-Mechanismus, der physikalisch verhindert:

1. Schließen bei geschlossenem Erdungsschalter

2. Öffnen der Frontabdeckung bei geschlossenem Leistungsschalter

3. Einsetzen oder Entfernen des Leistungsschalters bei geschlossenem Schalter

4. Betätigen des Erdungsschalters unter Spannung

5. Schließen des Leistungsschalters ohne Steuerspannung

Was macht es?

Es empfängt elektrische Energie sicher von einem Transformator oder einer eingehenden Leitung und verteilt sie an ausgehende Einspeiser wie Motoren, Transformatoren, Kondensatorbänke oder sekundäre Umspannwerke. Die KYN-Center-Typ-Fünf-Präventions-Verriegelungs-Hochspannungsschaltanlage ist das Rückgrat von Mittelspannungs-Industrie- und Versorgungsnetzen.

Aufschlüsselung des Modellcodes:

● KYN – K: Metallverkleidet Y: Einschubtyp N: Innenbereich

● Zentraltyp – Modulare Zentralschalterkonfiguration

● Fünf-Präventions-Verriegelung – mechanischer und elektrischer Fehlerschutz

● Hochspannungsschaltanlagen – ausgelegt für bis zu 12 kV

Produktparameter (Spezifikation)

Produkteigenschaften und Anwendung

1. Hohe Sicherheit – Fünf-Präventions-Verriegelung

Die verriegelnde Hochspannungsschaltanlage vom Typ KYN Center mit Fünfprävention verfügt über obligatorische mechanische Verriegelungen zwischen dem Leistungsschalter, den Trennkontakten, dem Erdungsschalter und den Frontplatten. Dadurch wird das Risiko von Bedienfehlern – der häufigsten Ursache für Störlichtbögen – eliminiert.

2. Kompakter modularer Aufbau

Der herausziehbare Leistungsschalterwagen gleitet reibungslos auf Schienen mit drei verschiedenen Positionen: Betrieb, Test/Trennung und ausgefahren. Dies ermöglicht eine Wartung, ohne die gesamte Sammelschiene stromlos zu machen – ein entscheidender Vorteil für Rechenzentren und Krankenhäuser.

3. Intelligente Überwachung und Steuerung

Optionale intelligente IEDs (Relais) bieten:

● Strom-, Spannungs- und Leistungsüberwachung in Echtzeit

● Überstrom-, Erdschluss- und Richtungsschutz

● RS485/Modbus- oder IEC 61850-Kommunikation

● Ferngesteuertes Öffnen/Schließen über SCADA

● Standardmäßige Temperatur- und Feuchtigkeitssensoren im Inneren des Leistungsschalterraums verhindern Kondensation.

4. Hohe mechanische Zuverlässigkeit

● Lebensdauer des Brechmechanismus: 30.000 Betätigungen (wartungsfrei)

● Hilfskontakte: Silber-Nickel-Legierung für mehr als 10.000 elektrische Betätigungen

● Primäre Trennkontakte: Kupfer versilbert mit Federdruck

Anwendungsbereiche

Produktionsdetails

1. Gehäuseherstellung

● 2,0 mm kaltgewalzter Stahl (verzinkt) oder 1,5 mm Edelstahl

● Lasergeschnitten und CNC-gebogen für Präzision

● Geschweißter Rahmen mit korrosionsbeständiger Pulverbeschichtung (RAL 7035-Standard)

2. Fünf-Präventions-Verriegelungsmechanismus

● Nockenplatten und Verriegelungsstangen aus Stahl (keine Kunststoffteile)

● Getestet auf 10.000 Verriegelungszyklen ohne Ausfall

● Beinhaltet eine Schlüsselverriegelung für Eingangs-/Ausgangs- und Verbindungsplatten

3. Brecherwagen

● Ausziehbares Chassis mit Drei-Positionen-Verriegelung

● Selbstausrichtende Primärtrennschalter

● Sekundärstecker mit 16–32 Steuerkreisen

4. Sammelschienensystem

● Hochleitfähiges E-Cu-Kupfer (ETP-Qualität)

● Versilberte Verbindungen mit Belleville-Scheiben

● Schrumpfisoliert zur Phasentrennung

5. Kabelfach

● Großzügiger Platz für bis zu 4×240mm² Kabel pro Phase

● Abnehmbarer Kabelklemmbügel

● Bereitstellung einer Nullsequenz-CT

6. Werkstests

● 100 % dielektrischer Widerstandstest

● Mechanischer Funktionstest (mindestens 50 Zyklen)

● Teilentladungsmessung (≤5pC bei 1,2× Nennspannung)

● Kontaktwiderstandsmessung (Mikro-Ohmmeter)

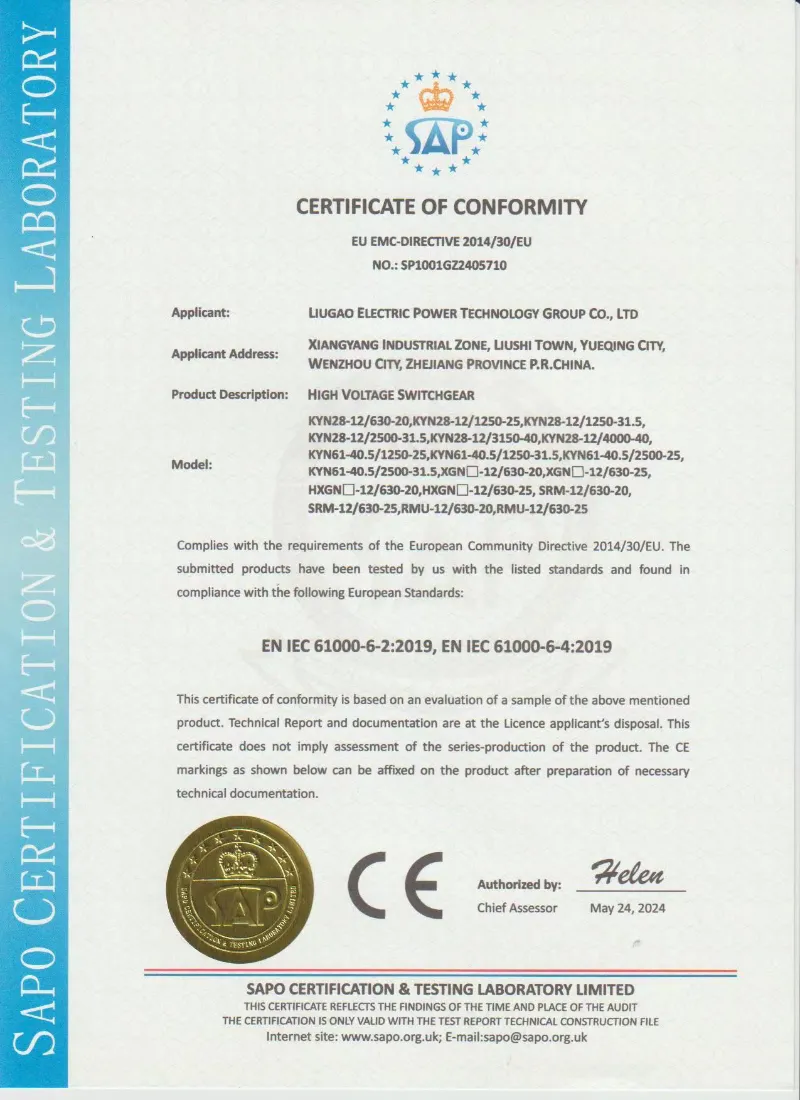

7. Zertifizierung und Qualitätssicherung

● Typgeprüft gemäß GB/T 3906, IEC 62271-200 und DL/T 404

● Störlichtbogengeprüft (IAC AFLR 40kA/1s)

● ISO 9001:2015 zertifizierte Fertigung

● Routinetestbericht liegt jedem Panel bei

Warum sollten Sie Lugao Power Co., Ltd. den Mitbewerbern vorziehen?

Häufige Kundenfragen

F1: Kann diese KYN-Center-Typ-Fünf-Präventions-Verriegelungs-Hochspannungsschaltanlage für 24-kV-Systeme verwendet werden?

A: Nein, der Standard-KYN ist für bis zu 12 kV ausgelegt. Für 24kV bieten wir die Variante KYN28-24 mit erhöhtem Isolationsabstand an. Bitte geben Sie bei der Angebotsanfrage Ihre Systemspannung an.

F2: Bieten Sie den Vakuum-Leistungsschalter als Teil der metallverkleideten KYN-Schaltanlage an?

A: Ja, jedes Panel wird komplett montiert mit einem werksgeprüften Vakuum-Leistungsschalter (Typ VS1) geliefert. Auf Wunsch bieten wir auch kompatible Alternativen wie ABB VD4, Siemens 3AH oder Schneider HVX an.

F5: Können Sie eine vollständige Schaltanlagenpalette einschließlich Eingangs-, Mess-, Einspeise- und Kondensatorfeldern als metallgekapselte KYN-Schaltanlage liefern?

A: Absolut. Wir entwerfen und fertigen komplette Anordnungen mit allen erforderlichen Zusatzfächern, Sammelschienenverbindungen und Verriegelungen zwischen den Schalttafeln. Senden Sie einfach Ihr Übersichtsdiagramm.

F6: Welche Dokumentation stellen Sie zur Verfügung?

A: Für jede KYN-Schaltanlage stellen wir Folgendes zur Verfügung: Übersichtszeichnung, Schaltplan, Stückliste, Prüfbericht, Bedienungsanleitung und Verriegelungsmatrix – alles in Englisch (oder Ihrer Landessprache).

F7: Ist die Fünf-Verhinderungs-Verriegelung vor Ort einstellbar?

A: Nein – und das ist Absicht. Die Verriegelung ist werkseitig eingestellt und versiegelt, um Manipulationen vorzubeugen. Wir stellen jedoch klare mechanische Zeichnungen zur Verfügung, damit Ihr Team die Logik versteht. Wenn Sie Änderungen benötigen, wenden Sie sich an unsere technische Abteilung.

Fertigungskapazität

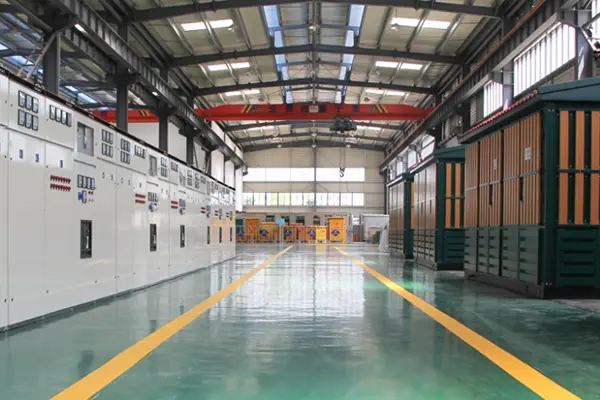

Lugao Power Co., Ltd.stellt KYN Center Type Five-Prevention Interlocking Hochspannungsschaltanlagen in einer modernen Produktionsanlage her, die mit fortschrittlichen Fertigungs-, Montage- und Hochspannungsprüfgeräten ausgestattet ist. JederSchalttafelwird unter einem strengen ISO 9001-Qualitätsmanagementsystem hergestellt, das eine gleichbleibende Qualität, zuverlässige Leistung und die vollständige Einhaltung internationaler Standards gewährleistet.

Fertigungsstärke
